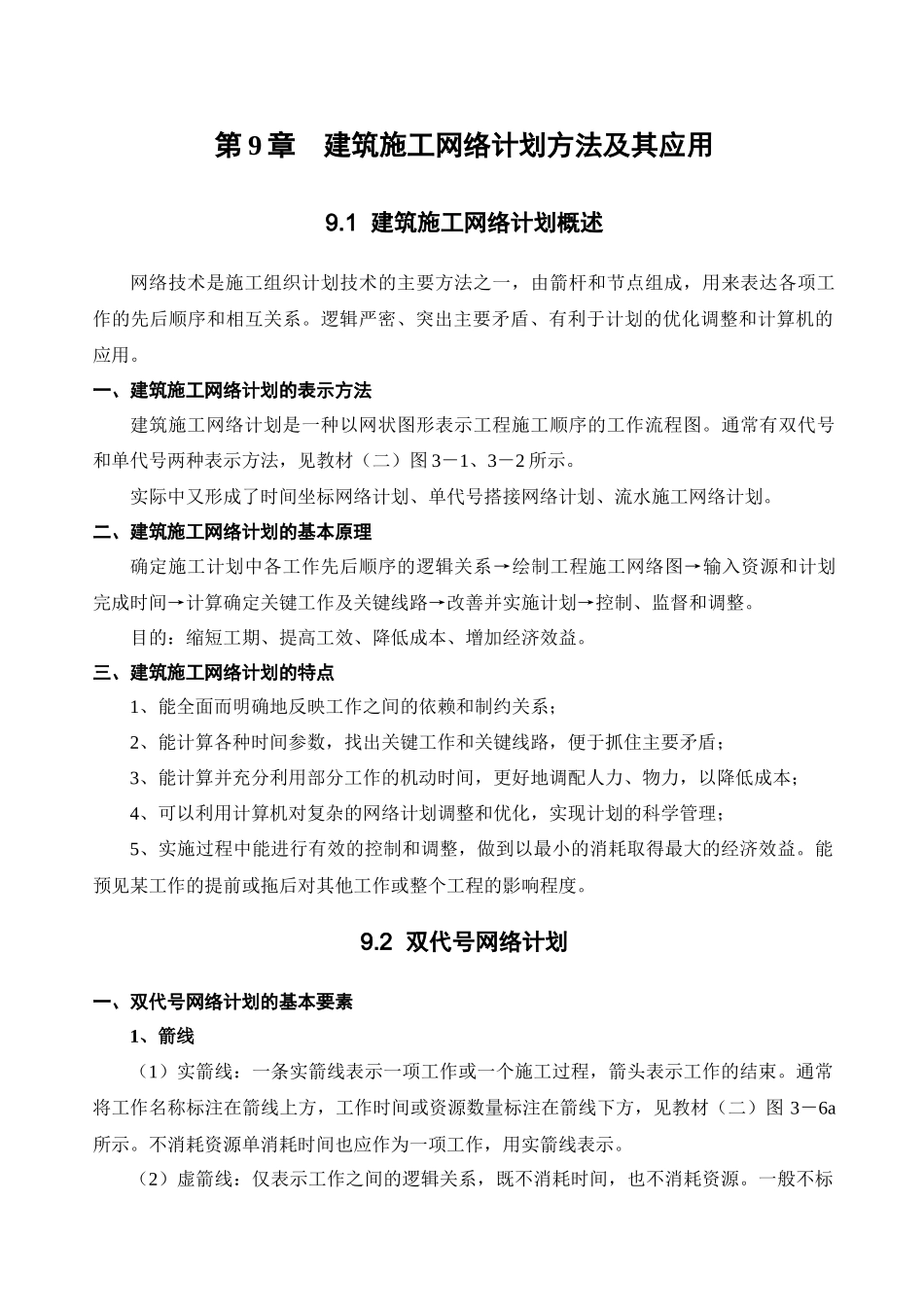

第9章建筑施工网络计划方法及其应用9.1建筑施工网络计划概述网络技术是施工组织计划技术的主要方法之一，由箭杆和节点组成，用来表达各项工作的先后顺序和相互关系。逻辑严密、突出主要矛盾、有利于计划的优化调整和计算机的应用。一、建筑施工网络计划的表示方法建筑施工网络计划是一种以网状图形表示工程施工顺序的工作流程图。通常有双代号和单代号两种表示方法，见教材（二）图3－1、3－2所示。实际中又形成了时间坐标网络计划、单代号搭接网络计划、流水施工网络计划。二、建筑施工网络计划的基本原理确定施工计划中各工作先后顺序的逻辑关系→绘制工程施工网络图→输入资源和计划完成时间→计算确定关键工作及关键线路→改善并实施计划→控制、监督和调整。目的：缩短工期、提高工效、降低成本、增加经济效益。三、建筑施工网络计划的特点1、能全面而明确地反映工作之间的依赖和制约关系；2、能计算各种时间参数，找出关键工作和关键线路，便于抓住主要矛盾；3、能计算并充分利用部分工作的机动时间，更好地调配人力、物力，以降低成本；4、可以利用计算机对复杂的网络计划调整和优化，实现计划的科学管理；5、实施过程中能进行有效的控制和调整，做到以最小的消耗取得最大的经济效益。能预见某工作的提前或拖后对其他工作或整个工程的影响程度。9.2双代号网络计划一、双代号网络计划的基本要素1、箭线（1）实箭线：一条实箭线表示一项工作或一个施工过程，箭头表示工作的结束。通常将工作名称标注在箭线上方，工作时间或资源数量标注在箭线下方，见教材（二）图3－6a所示。不消耗资源单消耗时间也应作为一项工作，用实箭线表示。（2）虚箭线：仅表示工作之间的逻辑关系，既不消耗时间，也不消耗资源。一般不标注名称，持续时间为零。2、节点（也称事件）在双代号网络图中用节点用圈表示。（1）节点表示前面工作结束和后面工作开始的瞬间，节点不不消耗时间和资源。（2）节点根据其位置不同可以表示为起点节点、终点节点、中间节点。起点节点就是网络图的第一个节点，表示一项计划（或工程）的开始；终点节点就是网络图中的终止节点，表示一项计划（或工程）的结束；中间节点就是网络图中的任何一个中间节点，既表示紧前各工作的结束，又表示其紧后各工作的开始。（3）节点必须编号，每条箭线前后两个节点的编号表示一项工作，且一项工作应只有唯一的一条箭线和相应的一对节点编号，箭尾的节点编号应小于箭头的节点编号。节点编号可连号也可跳号。（4）对一个节点而言，可有许多箭线通向该节点，这些箭线称为“内向箭线”或“内向工作”；同样也可有许多箭线从同一节点出发，这些箭线称为“外向箭线”或“外向工作”。3、线路和关键线路线路是指从网络图的起点节点，顺着箭头所指的方向，通过一系列的节点和箭线不断到达终止节点的通路。一个网络图中，从起点节点到终止节点，一般都存在许多线路，每条线路都包含着若干项工作，这些工作的持续时间之和就是这条线路的时间长度，即线路的总持续时间。任何一个网络图中至少存在一条或几条总时间最长的线路，该线路决定网络计划工期这些线路就称为关键线路。在关键线路上的工作称为关键工作。一般用双线或粗线表示，其他线路长度均小于关键线路，称为非关键线路。思考：位于非关键线路上的工作称为非关键工作，是否正确？注：在一定的条件下，关键线路和非关键线路会互相转化，思考教材（二）P42中间段关于互相转化的结论是否正确？结论：如当关键工作的施工时间缩短，或非关键工作的施工时间拖延时，就有可能使关键线路发生转移。小结：本次课主要讲解了建筑施工网络计划技术的表示方法、基本原理、特点及双代号网络计划的基本要素，要求重点掌握双代号的基本要素。课程建筑施工与管理班级03造价日期课题双代号网络计划（绘制方法）教具用品教学目的使学生掌握建筑施工网络图的绘制方法重点难点绘制双代号网络图的基本规则教学内容、教学方法设计与时间分配等（作业、课后小结列最后）：9.2双代号网络计划二、双代号网络图的绘制方法正确的网络计划图应包括：正确表达各种逻辑关系，且工作项目齐全，施工过程数目得当；遵守绘图...
