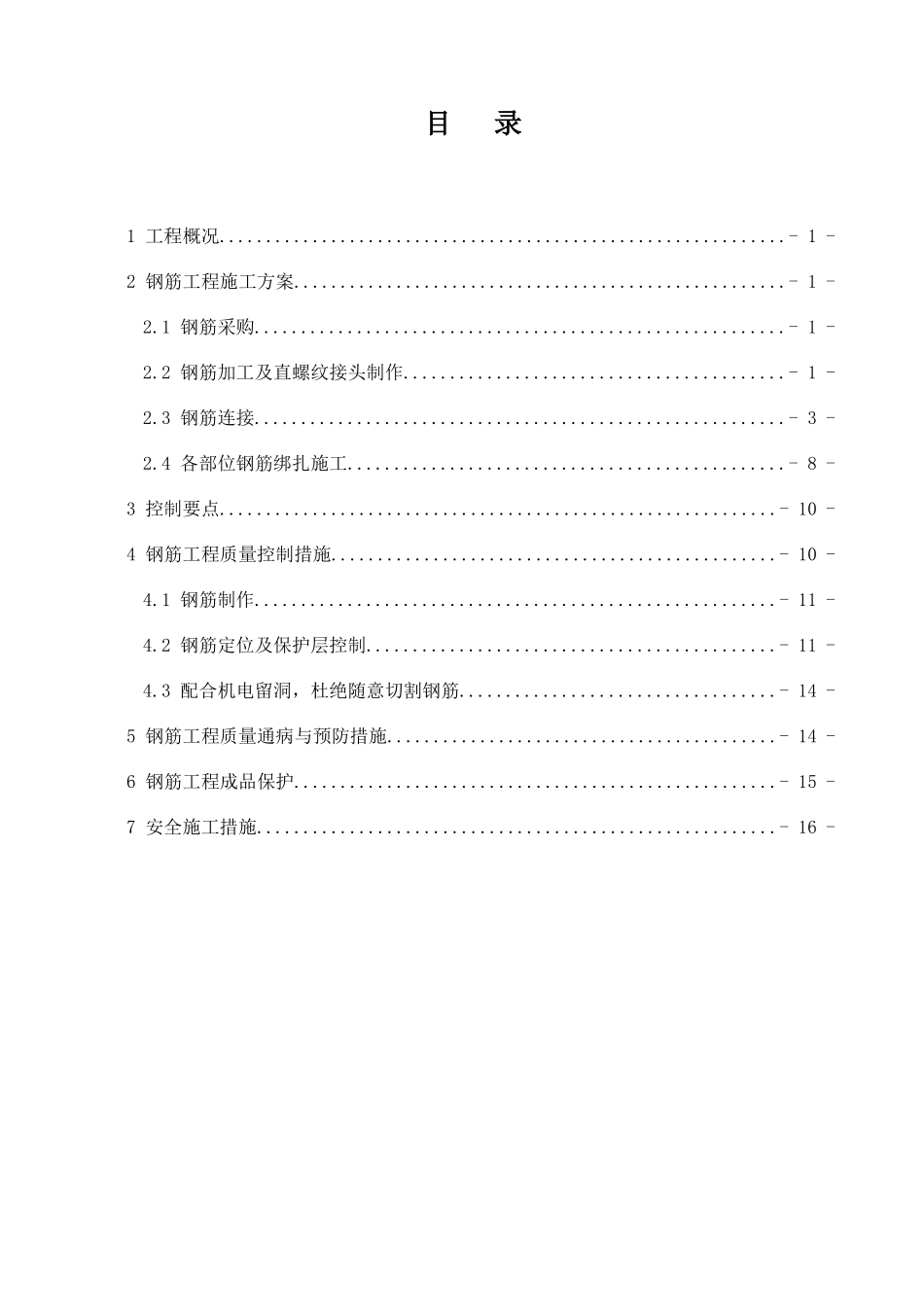

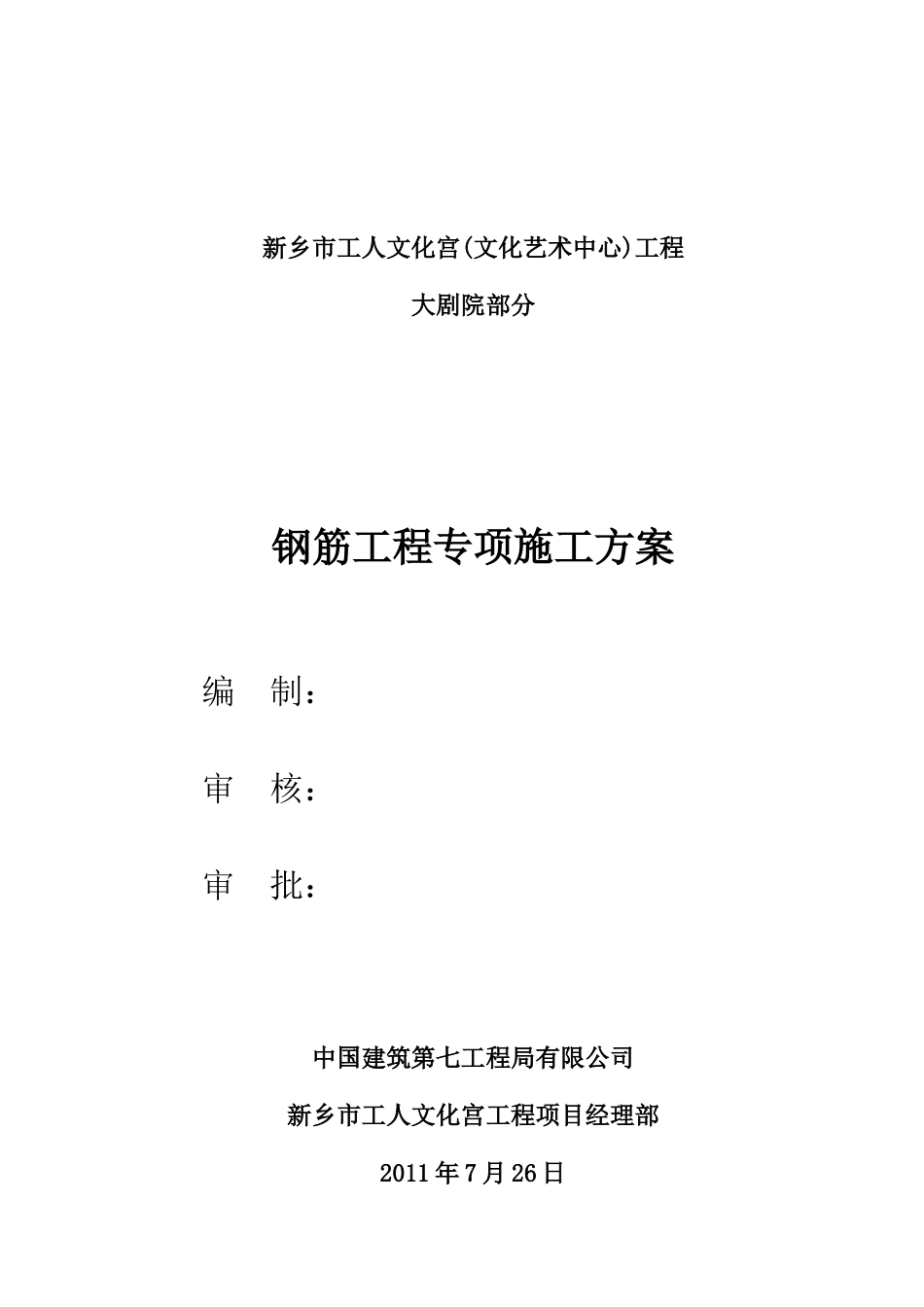

新乡市工人文化宫(文化艺术中心)工程大剧院部分钢筋工程专项施工方案编制：审核：审批：中国建筑第七工程局有限公司新乡市工人文化宫工程项目经理部2011年7月26日目录1工程概况.............................................................-1-2钢筋工程施工方案.....................................................-1-2.1钢筋采购.........................................................-1-2.2钢筋加工及直螺纹接头制作.........................................-1-2.3钢筋连接.........................................................-3-2.4各部位钢筋绑扎施工...............................................-8-3控制要点............................................................-10-4钢筋工程质量控制措施................................................-10-4.1钢筋制作........................................................-11-4.2钢筋定位及保护层控制............................................-11-4.3配合机电留洞，杜绝随意切割钢筋..................................-14-5钢筋工程质量通病与预防措施..........................................-14-6钢筋工程成品保护....................................................-15-7安全施工措施........................................................-16-1工程概况新乡市工人文化宫(新乡文化艺术中心)工程位于河南省新乡市平原新区、毗邻新乡市政府，北临人民东路、东临新中大道、西邻新乡市平原博物院、南接CBD超高层，是新乡市政府的城市文化广场项目的核心建筑之一；主要功能分区为大剧院、音乐厅、演播厅、工会办公区、人大政协会议区、设备用房和商业用房等，规划用地面积38358.80m2、总建筑面积58802.96m2，其中大剧院部分总建筑面积26481.49m2、地下建筑面积8436.00m2。大剧院部分所使用的钢筋级别有HPB235(φ)、HRB335(Φ)、HRB400()，直径从6～32mm，其中基础底板、框架梁柱多为d≥14mm的HRB400()粗直径钢筋，结构楼板及剪力墙主要采用d＞10mm的Ⅱ级HRB335(Φ)或Ⅲ级钢HRB400()。本项目钢筋工程的重点在于控制好原材料采购与进场验收、钢筋及其连接件的加工及现场安装三个环节的施工作业。2钢筋工程施工方案2.1原材料采购与进场验收钢筋进场须出具产品质量证明书，钢筋牌号和化学成分符合国家标准要求。按国家标准《钢筋砼用热扎带肋钢筋》等的规定按炉罐(批)号及直径分批进行复试检验。特别注意的是结构纵向钢筋应保证：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；且钢筋的屈服强度实测值与钢筋的强度标准值的比值不得大于1.3。钢筋经复试各项性能符合要求后方能加工使用。2.2钢筋加工及直螺纹接头制作钢筋d≥20mm时采用直螺纹机械连接。2.2.1钢筋加工1、钢筋放样与下料:提前校核图纸，严格按照图纸及施工规范进行放样，进行样板引路施工。2、钢筋调直：HPB235级钢筋调直采用钢筋调直机调直，确保钢筋表面光滑，无明显轧痕。3、钢筋切断：钢筋切断采用切断机，其中直螺纹用钢筋采用无齿锯切断，并将飞边用砂轮磨平。标记钢筋挡铁剥肋机构4钢筋弯曲：钢筋弯曲采用弯曲机弯曲，加工箍筋时，做好弯折角度标识，自中间向两端弯折，避免累计误差超标。5、钢筋直螺纹加工：直螺纹加工人员经培训上岗，专人专机(详见下节直螺纹连接工艺叙述)6、梯子筋、定距框、马凳的加工：专人负责，采用专用模具以保证加工准确，加工验收合格后做好标识。2.2.2钢筋剥肋滚压直螺纹接头制作工艺流程施工要点钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其它专用切断设备。剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。丝头质量检验：操作者对加工的丝头进行的质量检验。带帽保护：用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。丝头质量抽检：对自检合格的丝头进行的抽样检验。存放待用：按规格型号及类型进行分类码放。劳动组织每台设备配2～3人加工丝头，其中1人操作设备，另外1...
