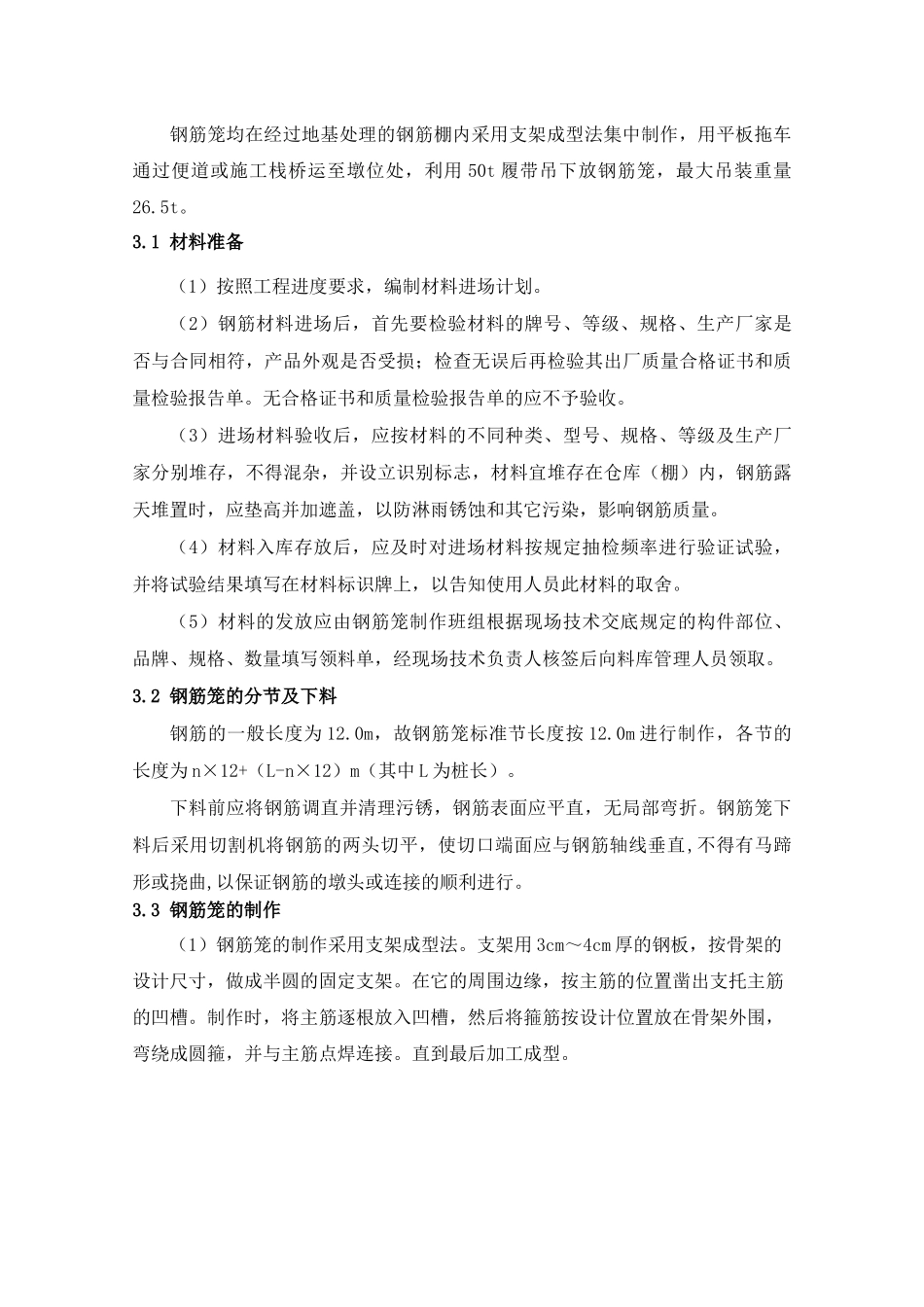

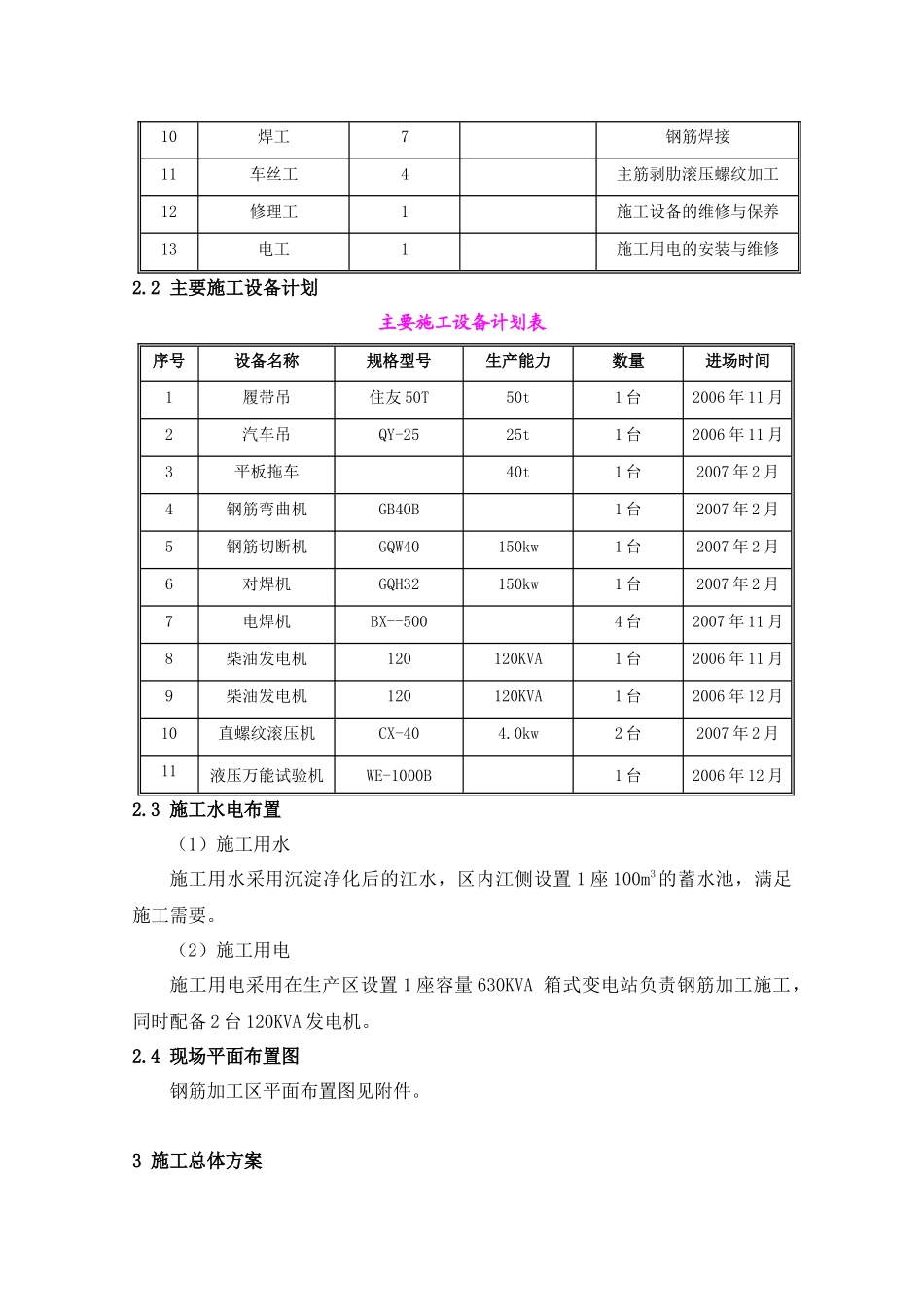

钢筋制作与安装施工方案1工程概况荆岳长江公路大桥第二合同段为跨江滩桥部分，起点桩号K1+745.00，终点桩号K2+715，全长970.0m。采用100m+5×154m+100m七跨一联预应力混凝土变截面连续箱梁。下部构造共有7个墩（19#～25#墩），共76根钻孔灌注桩，其中8根φ2.0m钻孔灌注桩和68根φ2.8m钻孔灌注桩，桩基钢筋工程数量表如下：桩基钢筋工程数量表项目单位合计钢筋Φ32kg1265266.7Φ25kg136032.1Φ22Kg4363.8φ12kg160660.3声测管φ60×3kg62091.4非金属定位块块70082施工总体组织2.1人员配置计划人员配置计划表序号人员或工种人员安排姓名工作内容1单项工程负责人1吴勇全面管理2质检工程师2胡世浩、袁公益质量检查、监督3现场工程师2张文远、刘振阳现场技术指导4试验工程师1戴传良、胥林凤试验检测6现场安全员1时开贵、黎昌华现场安全监督与指导7调度员1彭银河施工设备与材料安排8起重工2吊装工作9钢筋工20钢筋加工与绑扎10焊工7钢筋焊接11车丝工4主筋剥肋滚压螺纹加工12修理工1施工设备的维修与保养13电工1施工用电的安装与维修2.2主要施工设备计划主要施工设备计划表序号设备名称规格型号生产能力数量进场时间1履带吊住友50T50t1台2006年11月2汽车吊QY-2525t1台2006年11月3平板拖车40t1台2007年2月4钢筋弯曲机GB40B1台2007年2月5钢筋切断机GQW40150kw1台2007年2月6对焊机GQH32150kw1台2007年2月7电焊机BX--5004台2007年11月8柴油发电机120120KVA1台2006年11月9柴油发电机120120KVA1台2006年12月10直螺纹滚压机CX-404.0kw2台2007年2月11液压万能试验机WE-1000B1台2006年12月2.3施工水电布置（1）施工用水施工用水采用沉淀净化后的江水，区内江侧设置1座100m3的蓄水池，满足施工需要。（2）施工用电施工用电采用在生产区设置1座容量630KVA箱式变电站负责钢筋加工施工，同时配备2台120KVA发电机。2.4现场平面布置图钢筋加工区平面布置图见附件。3施工总体方案钢筋笼均在经过地基处理的钢筋棚内采用支架成型法集中制作，用平板拖车通过便道或施工栈桥运至墩位处，利用50t履带吊下放钢筋笼，最大吊装重量26.5t。3.1材料准备（1）按照工程进度要求，编制材料进场计划。（2）钢筋材料进场后，首先要检验材料的牌号、等级、规格、生产厂家是否与合同相符，产品外观是否受损；检查无误后再检验其出厂质量合格证书和质量检验报告单。无合格证书和质量检验报告单的应不予验收。（3）进场材料验收后，应按材料的不同种类、型号、规格、等级及生产厂家分别堆存，不得混杂，并设立识别标志，材料宜堆存在仓库（棚）内，钢筋露天堆置时，应垫高并加遮盖，以防淋雨锈蚀和其它污染，影响钢筋质量。（4）材料入库存放后，应及时对进场材料按规定抽检频率进行验证试验，并将试验结果填写在材料标识牌上，以告知使用人员此材料的取舍。（5）材料的发放应由钢筋笼制作班组根据现场技术交底规定的构件部位、品牌、规格、数量填写领料单，经现场技术负责人核签后向料库管理人员领取。3.2钢筋笼的分节及下料钢筋的一般长度为12.0m，故钢筋笼标准节长度按12.0m进行制作，各节的长度为n×12+（L-n×12）m（其中L为桩长）。下料前应将钢筋调直并清理污锈，钢筋表面应平直，无局部弯折。钢筋笼下料后采用切割机将钢筋的两头切平，使切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,以保证钢筋的墩头或连接的顺利进行。3.3钢筋笼的制作（1）钢筋笼的制作采用支架成型法。支架用3cm～4cm厚的钢板，按骨架的设计尺寸，做成半圆的固定支架。在它的周围边缘，按主筋的位置凿出支托主筋的凹槽。制作时，将主筋逐根放入凹槽，然后将箍筋按设计位置放在骨架外围，弯绕成圆箍，并与主筋点焊连接。直到最后加工成型。钢筋制作示意图（2）钢筋的连接：主筋接长采用滚轧直螺纹接头，其余钢筋采用焊接或绑扎连接。主筋N1采用滚轧直螺纹连接，每个断面主筋接头数量不得超过全部主筋数量的50%；加强筋N2采用搭接电弧焊，搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致；接头单面焊缝的长度不应小于10d（d为钢筋直径）；箍筋N4采用绑扎连接。焊接前应根据施工条件进行试焊，合格后方可进行正式施焊。焊工必须持...
