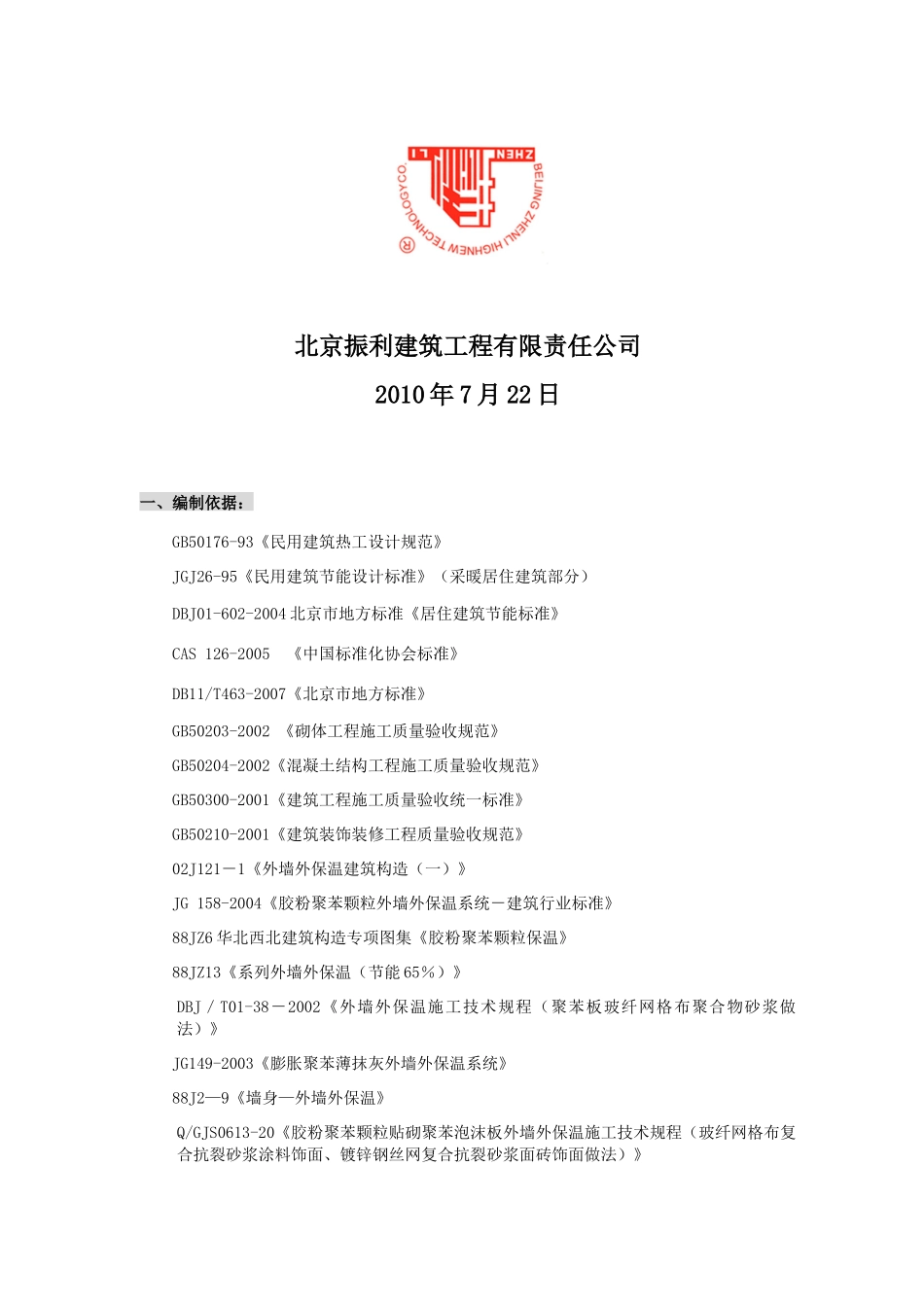

ZL胶粉聚苯颗粒粘结保温浆料贴砌挤塑板面砖饰面外保温施工方案（北京建筑工程学院教学楼工程）编制审核北京振利建筑工程有限责任公司2010年7月22日一、编制依据：GB50176-93《民用建筑热工设计规范》JGJ26-95《民用建筑节能设计标准》（采暖居住建筑部分）DBJ01-602-2004北京市地方标准《居住建筑节能标准》CAS126-2005《中国标准化协会标准》DB11/T463-2007《北京市地方标准》GB50203-2002《砌体工程施工质量验收规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB50300-2001《建筑工程施工质量验收统一标准》GB50210-2001《建筑装饰装修工程质量验收规范》02J121－1《外墙外保温建筑构造（一）》JG158-2004《胶粉聚苯颗粒外墙外保温系统－建筑行业标准》88JZ6华北西北建筑构造专项图集《胶粉聚苯颗粒保温》88JZ13《系列外墙外保温（节能65％）》DBJ／T01-38－2002《外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）》JG149-2003《膨胀聚苯薄抹灰外墙外保温系统》88J2—9《墙身—外墙外保温》Q/GJS0613-20《胶粉聚苯颗粒贴砌聚苯泡沫板外墙外保温施工技术规程（玻纤网格布复合抗裂砂浆涂料饰面、镀锌钢丝网复合抗裂砂浆面砖饰面做法）》二、保温做法概述：外墙外保温采用ZL胶粉聚苯颗粒贴砌挤塑板保温体系，面砖饰面施工做法：界面砂浆处理墙面，抹保温粘结浆料，粘贴砌筑挤塑板（450×600×厚度60mm，28kg/m3），挤塑板双面涂刷挤塑板界面砂浆，抹第一遍抗裂砂浆，锚固锚栓、铺贴四角钢丝网，抹第二遍抗裂砂浆,面层粘贴面砖，面砖勾缝。三、施工准备（1）施工准备工作计划（2）与公司总工堪察现场（3）编制施工方案：各种计划、做法、措施、目标、（4）选择施工队伍：懂施工、懂管理、施工精干、符合劳务要求（5）编制预算：工程量、材料用量、成本核算（6）协调与自给：与协调相关的临时设施，如水、电、民工食宿、办公、库房、吊篮等（7）材料计划：材料名称、数量、进场日期（8）机具计划：施工用具提前进场四、主要施工方法及质量验收1、材料准备1.1.胶粉聚苯颗粒复合型外墙外保温系统应经耐候性试验验证。对于面砖饰面外保温系统，应经抗震试验验证其在设防烈度地震作用下面砖饰面及外保温系统无脱落。胶粉聚苯颗粒复合型外墙外保温系统性能指标试验项目性能指标耐候性经80次高温(70℃)—淋水(15℃)循环和20次加热(50℃)—冷冻(-20℃)循环后不得出现开裂、空鼓或脱落。抗裂砂浆层与保温层的拉伸粘结强度不应小于0.1MPa，破坏部位位于保温层。吸水量，g/m2，浸水1h≤1000抗冲击强度涂料饰面普通型（单网）3J冲击合格面砖饰面3J冲击合格抗风压值不小于工程项目的风荷载设计值耐冻融30次循环表面无裂纹、空鼓、起泡、剥离现象试验项目性能指标水蒸气湿流密度，g/m2·h≥0.85不透水性试样抗裂砂浆层内侧无水渗透耐磨损，500L砂无开裂、龟裂或表面剥落、损伤抗拉强度(涂料饰面)，Mpa≥0.1并且破坏部位不得位于各层界面饰面砖拉拔强度，Mpa≥0.4抗震性能（面砖饰面）设防烈度地震作用下面砖饰面及外保温系统无脱落1.2ZL干拌建筑基层界面砂浆主要技术指标及存运要求应符合JG158－2004规定。项目性能指标外观灰色均匀粉末压剪粘结强度/MPa原强度≥0.70耐水≥0.50耐冻融≥0.50包装：-5～40℃条件下贮存，贮存期为6个月，防晒，按非危险品办理运输。挤塑板界面砂浆的性能指标项目单位技术指标容器中状态--搅拌后无结块施工性--涂刷无障碍粘结强度与水泥砂浆块标准状态MPa≥0.70浸水后≥0.50与挤塑板标准状态MPa≥0.10或挤塑板破坏时界面完好浸水后与胶粉聚苯颗粒保温浆料试块标准状态MPa≥0.10或保温试块破坏时界面完好浸水后3.1.1.2挤塑板，厚度依据设计厚度。挤塑板在与基层墙体粘结前应预先加工好，采用开洞法（如图），挤塑板采用波科曼科牌，采用粘结浆料满粘挤塑聚苯板掏洞做法，增加水蒸气渗透性，防止水蒸气滞留在保温层中，确保保温层不出现空鼓，不出现开裂等现象。图：挤塑板挖洞示意图挤塑板主要性能指标项目单位指标表观密度kg/m328～32导热系数W/(m·K)≤0.030垂直于板面方向的抗拉强度MPa≥0.15尺寸稳定性（70℃，48h）%1.0表观密度kg/m328～323.1.1.3...
