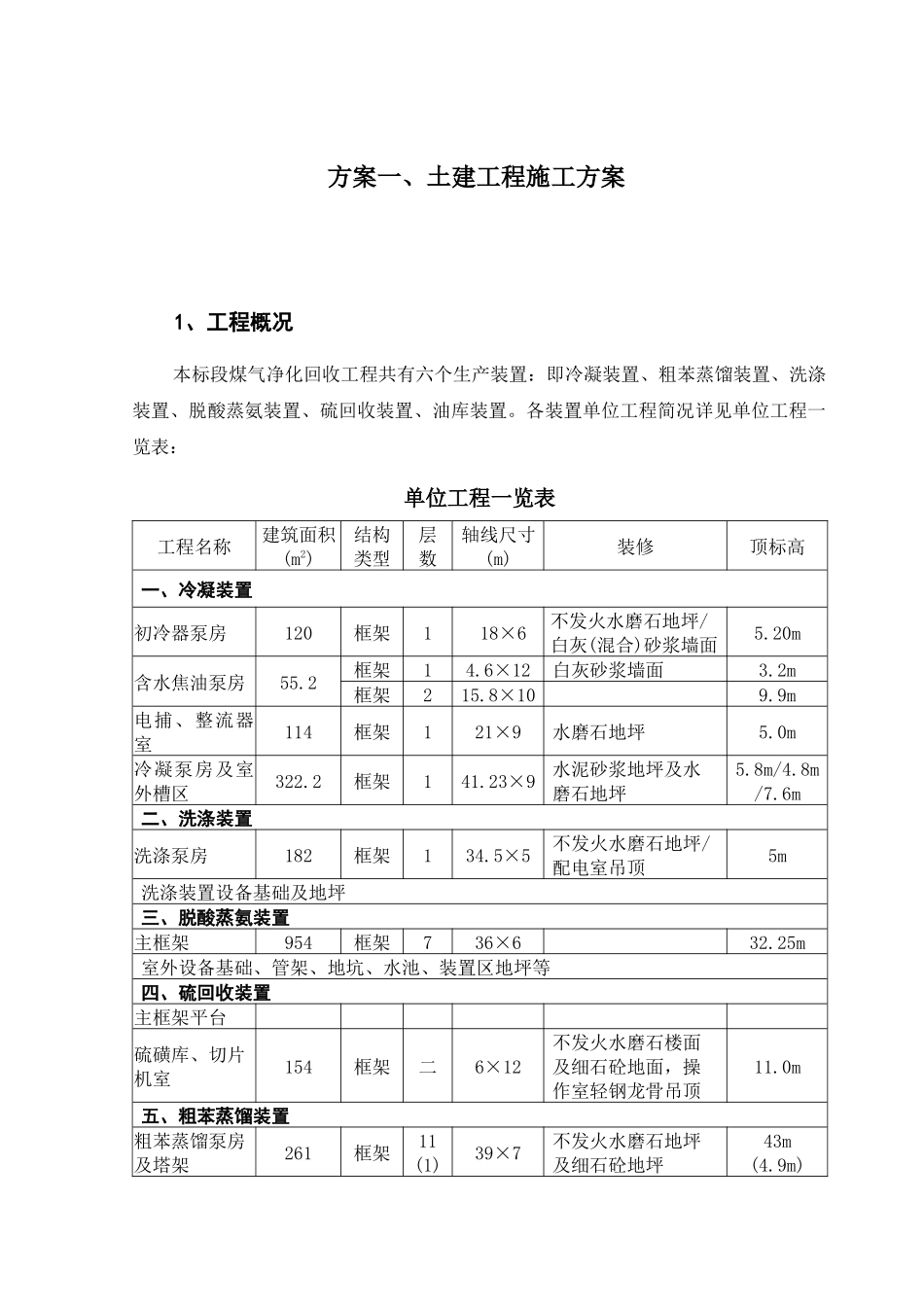

方案一、土建工程施工方案1、工程概况本标段煤气净化回收工程共有六个生产装置：即冷凝装置、粗苯蒸馏装置、洗涤装置、脱酸蒸氨装置、硫回收装置、油库装置。各装置单位工程简况详见单位工程一览表：单位工程一览表工程名称建筑面积(m2)结构类型层数轴线尺寸(m)装修顶标高一、冷凝装置初冷器泵房120框架118×6不发火水磨石地坪/白灰(混合)砂浆墙面5.20m含水焦油泵房55.2框架14.6×12白灰砂浆墙面3.2m框架215.8×109.9m电捕、整流器室114框架121×9水磨石地坪5.0m冷凝泵房及室外槽区322.2框架141.23×9水泥砂浆地坪及水磨石地坪5.8m/4.8m/7.6m二、洗涤装置洗涤泵房182框架134.5×5不发火水磨石地坪/配电室吊顶5m洗涤装置设备基础及地坪三、脱酸蒸氨装置主框架954框架736×632.25m室外设备基础、管架、地坑、水池、装置区地坪等四、硫回收装置主框架平台硫磺库、切片机室154框架二6×12不发火水磨石楼面及细石砼地面，操作室轻钢龙骨吊顶11.0m五、粗苯蒸馏装置粗苯蒸馏泵房及塔架261框架11(1)39×7不发火水磨石地坪及细石砼地坪43m(4.9m)工程名称建筑面积(m2)结构类型层数轴线尺寸(m)装修顶标高粗苯槽区及设备基础六、油库装置泵房338框架154×65.5m油库装置设备基础及地坪毛石挡土墙/C15设备基础/设备地坑（DK-1）/花岗石板及水泥不发火地坪2、编制依据招标文件；土建施工图纸；《工程测量规范》GB50026-93《土方与爆破工程施工及验收规范》GBJ201—83《地基与基础工程施工及验收规范》GBJ202—83《石油化工装置设备基础工程施工及验收规程》SH3510—2000《地下工程防水技术规范》GBJ108-87《地下防水工程施工及验收规范》GBJ208-83《组合钢模板技术规范》GBJ214—89《钢筋焊接及验收规程》JGJ18—96《混凝土强度检验评定标准》GBJ107—87《混凝土外加剂应用技术规范》GBJ119—88《混凝土结构工程施工及验收规范》GB50204—92《预制混凝土构件质量检验评定标准》GBJ321-90。《混凝土结构工程施工及验收规范》GB50204-92。《砌体工程施工及验收规范》GB50203—98《混凝土泵送施工技术规程》JGJ/T10—95《钢结构工程施工及验收规范》GB50205—95《建筑装饰工程施工及验收规范》JGJ73—91《屋面工程技术规范》GB50207—94《建筑地面工程施工及验收规范》GB50209—95《建筑防腐蚀工程质量检验评定标准》GB50224-95《水泥混凝土路面施工及验收规范》GBJ97-87《炼油、化工施工安全规程》HGJZ33-87、SHJ505-87。《给水排水构筑物施工及验收规范》GBJ141-90《建筑工程质量检验评定标准》GBJ301-883、主要施工方法1)严格按施工程序组织施工，即先地下后地上，先深后浅，先结构后装修。2)土方开挖以机械（反铲挖掘机）为主，人工修整基底。3)因未提供地下水位情况，基础开挖仅考虑基坑内抽排水沟及集水井，水泵排水。同时也要考虑部分基坑较深，将视地下水位情况，必要时采取井点降水措施。4)基础预埋螺栓均做定位模板，控制位置，底部以铁马固定架，形成“三不靠”独立支撑系统。5)现场设集中搅拌站（两台500L、一台350L搅拌机），皮带机上料，配料机自动计量，严格控制砼搅拌质量，并以泵送砼为主，布料器均匀下料。6)现场设钢筋加工棚、木工棚、钢结构制作平台及材料堆场。7)模板以定型组合钢模板（新的）为主，木模（九合板）为辅。水池（设备地坑）模板可采用钢模板（或胶合板），一般柱、梁、墙、板结构的支模均采用Φ48×3.5钢管组合支撑系统，承重部位用双扣件，或采用碗扣式和组合式钢脚手架。8)承重结构（框架梁、板）支模，一般应进行模板设计，验算其支撑系统的强度、刚度和稳定性，并绘制柱、梁、板连接的配板图。9)框架柱内竖向主筋采用电渣压力焊接，速度快，节省钢材，又能保证焊接质量。10)现场水平运输以自卸汽车（土方）、载重汽车（料、具）和机动翻斗车（零星材料、少量砼和砂浆转运）为主。垂直运输视其建（构）筑物的高度和现场条件不同，可选用塔吊和格构式提升架，拟在脱苯塔框架和脱酸蒸氨装置主框架设置TQ60塔吊各一座，在硫磺仓库、硫回收主框架、含水焦油泵房各设格构式提升架各一座。构件吊装可选用50t、2...
