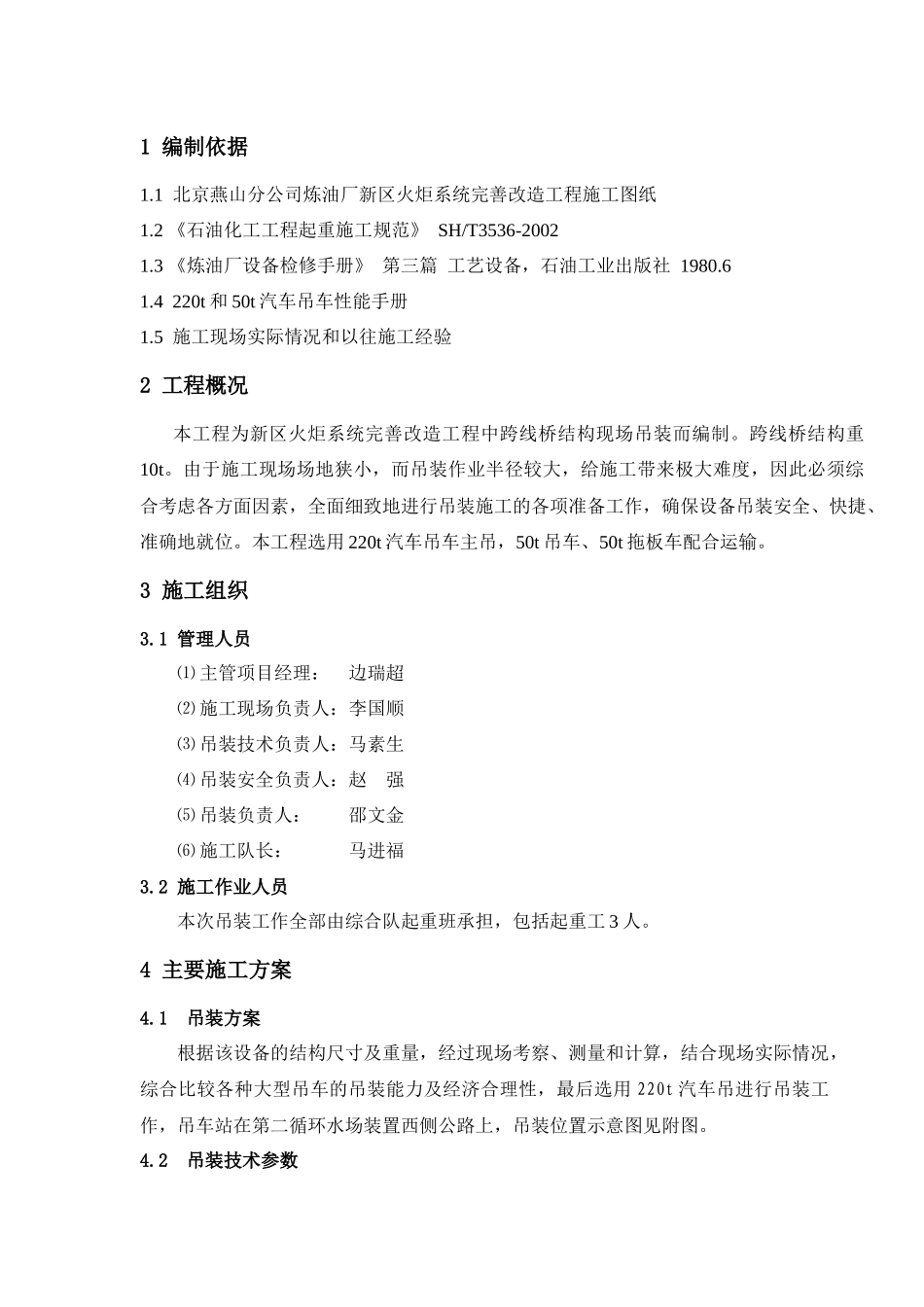

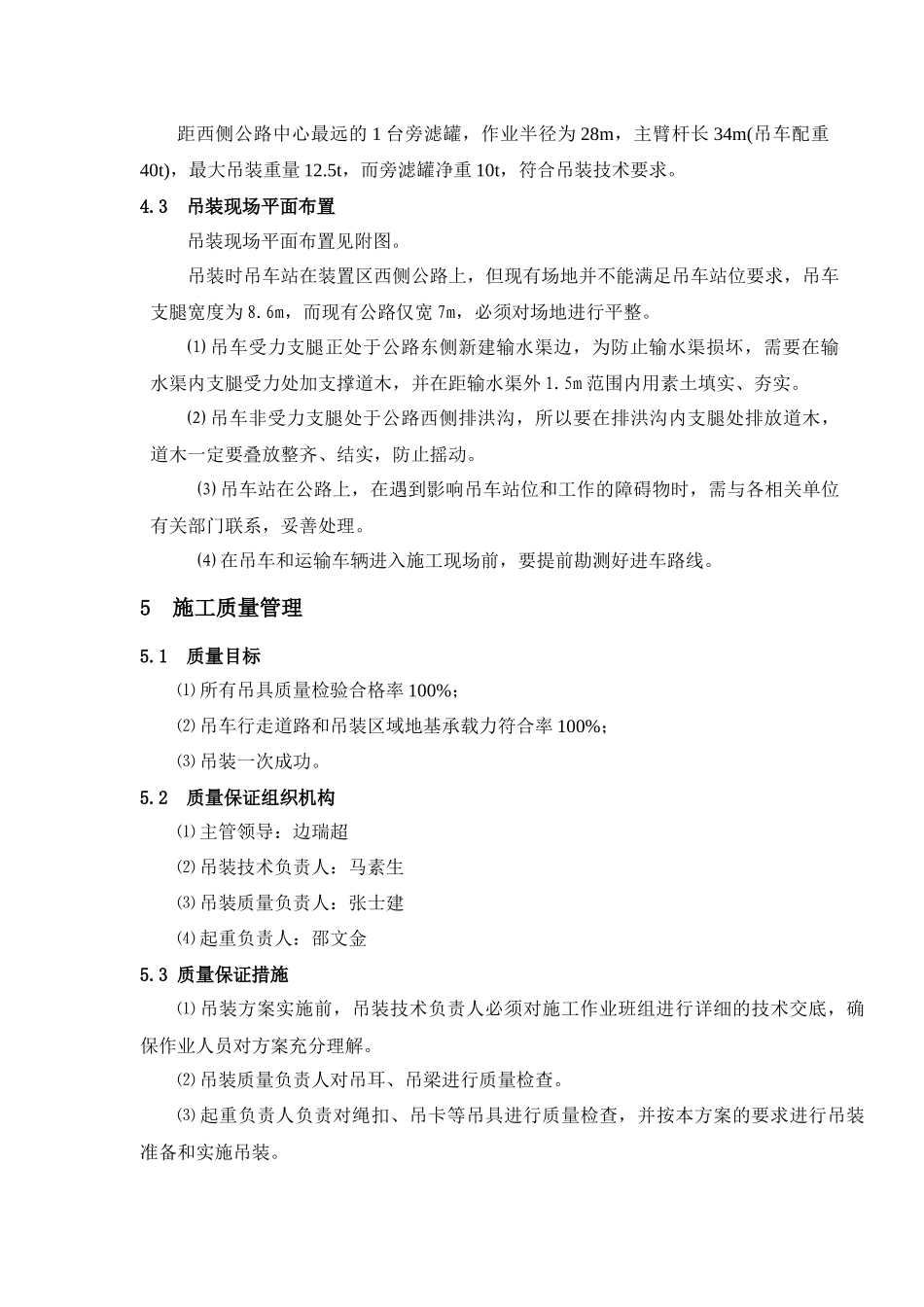

1编制依据1.1北京燕山分公司炼油厂新区火炬系统完善改造工程施工图纸1.2《石油化工工程起重施工规范》SH/T3536-20021.3《炼油厂设备检修手册》第三篇工艺设备，石油工业出版社1980.61.4220t和50t汽车吊车性能手册1.5施工现场实际情况和以往施工经验2工程概况本工程为新区火炬系统完善改造工程中跨线桥结构现场吊装而编制。跨线桥结构重10t。由于施工现场场地狭小，而吊装作业半径较大，给施工带来极大难度，因此必须综合考虑各方面因素，全面细致地进行吊装施工的各项准备工作，确保设备吊装安全、快捷、准确地就位。本工程选用220t汽车吊车主吊，50t吊车、50t拖板车配合运输。3施工组织3.1管理人员⑴主管项目经理：边瑞超⑵施工现场负责人：李国顺⑶吊装技术负责人：马素生⑷吊装安全负责人：赵强⑸吊装负责人：邵文金⑹施工队长：马进福3.2施工作业人员本次吊装工作全部由综合队起重班承担，包括起重工3人。4主要施工方案4.1吊装方案根据该设备的结构尺寸及重量，经过现场考察、测量和计算，结合现场实际情况，综合比较各种大型吊车的吊装能力及经济合理性，最后选用220t汽车吊进行吊装工作，吊车站在第二循环水场装置西侧公路上，吊装位置示意图见附图。4.2吊装技术参数距西侧公路中心最远的1台旁滤罐，作业半径为28m，主臂杆长34m(吊车配重40t)，最大吊装重量12.5t，而旁滤罐净重10t，符合吊装技术要求。4.3吊装现场平面布置吊装现场平面布置见附图。吊装时吊车站在装置区西侧公路上，但现有场地并不能满足吊车站位要求，吊车支腿宽度为8.6m，而现有公路仅宽7m，必须对场地进行平整。⑴吊车受力支腿正处于公路东侧新建输水渠边，为防止输水渠损坏，需要在输水渠内支腿受力处加支撑道木，并在距输水渠外1.5m范围内用素土填实、夯实。⑵吊车非受力支腿处于公路西侧排洪沟，所以要在排洪沟内支腿处排放道木，道木一定要叠放整齐、结实，防止摇动。⑶吊车站在公路上，在遇到影响吊车站位和工作的障碍物时，需与各相关单位有关部门联系，妥善处理。⑷在吊车和运输车辆进入施工现场前，要提前勘测好进车路线。5施工质量管理5.1质量目标⑴所有吊具质量检验合格率100%；⑵吊车行走道路和吊装区域地基承载力符合率100%；⑶吊装一次成功。5.2质量保证组织机构⑴主管领导：边瑞超⑵吊装技术负责人：马素生⑶吊装质量负责人：张士建⑷起重负责人：邵文金5.3质量保证措施⑴吊装方案实施前，吊装技术负责人必须对施工作业班组进行详细的技术交底，确保作业人员对方案充分理解。⑵吊装质量负责人对吊耳、吊梁进行质量检查。⑶起重负责人负责对绳扣、吊卡等吊具进行质量检查，并按本方案的要求进行吊装准备和实施吊装。土壤承载力不够主吊车超载吊车倾翻人员伤亡财产损失⑷技术负责人负责对吊装方案的实施情况进行落实和确认。6HSE管理6.1HSE目标吊装准备和实施过程中无违章现象。6.2HSE管理组织机构⑴主管领导：边瑞超⑵吊装安全员：赵强⑶起重班安全员：邵文金6.3主要危险在吊装作业准备和实施过程中，可能出现下列危险：吊车倾翻、起重物坠落、人身伤害。6.4主要危险、危害因素和影响因素的分析和评价吊索具质量不合格吊具设计或选用不合理吊具安装不当起重物坠落人员伤亡财产损失声誉损害吊装范围内有无关人员作业起吊时指挥操作失误高空摘钩时人员跌落人身伤害人员受伤6.5对策措施⑴质量机构要确保5.3中各项质量保证措施的落实。⑵指挥员在吊装前要对吊车司机进行指挥信号交底，并在确认现场无影响指挥信号传递的因素后，方可发出开始吊装的命令。⑶吊车机长要在吊装前对吊装参数进行确认。⑷起重负责人负责在吊装前对吊具的规格、质量及使用方法进行检查确认。⑸安全员负责吊装区域的划分及管理，确保吊装区域内无无关人员。⑹安全员负责对作业环境内的安全措施和用具进行检查，确保符合要求。7主要施工机具和技措用料7.1主要施工机具主要施工机具见表7.1。表7.1主要施工机具表序号名称型号和规格单位数量备注1汽车吊车KMK6200，220t台1主吊吊车NK-50,50t台1吊装并配合运输2拖板车50t台1运输3U型卸扣30t个6吊装4钢丝绳6×37×1-170，Φ21米40吊装5吊梁根2吊装6哨子个2指挥7红绿旗面4指挥8...
