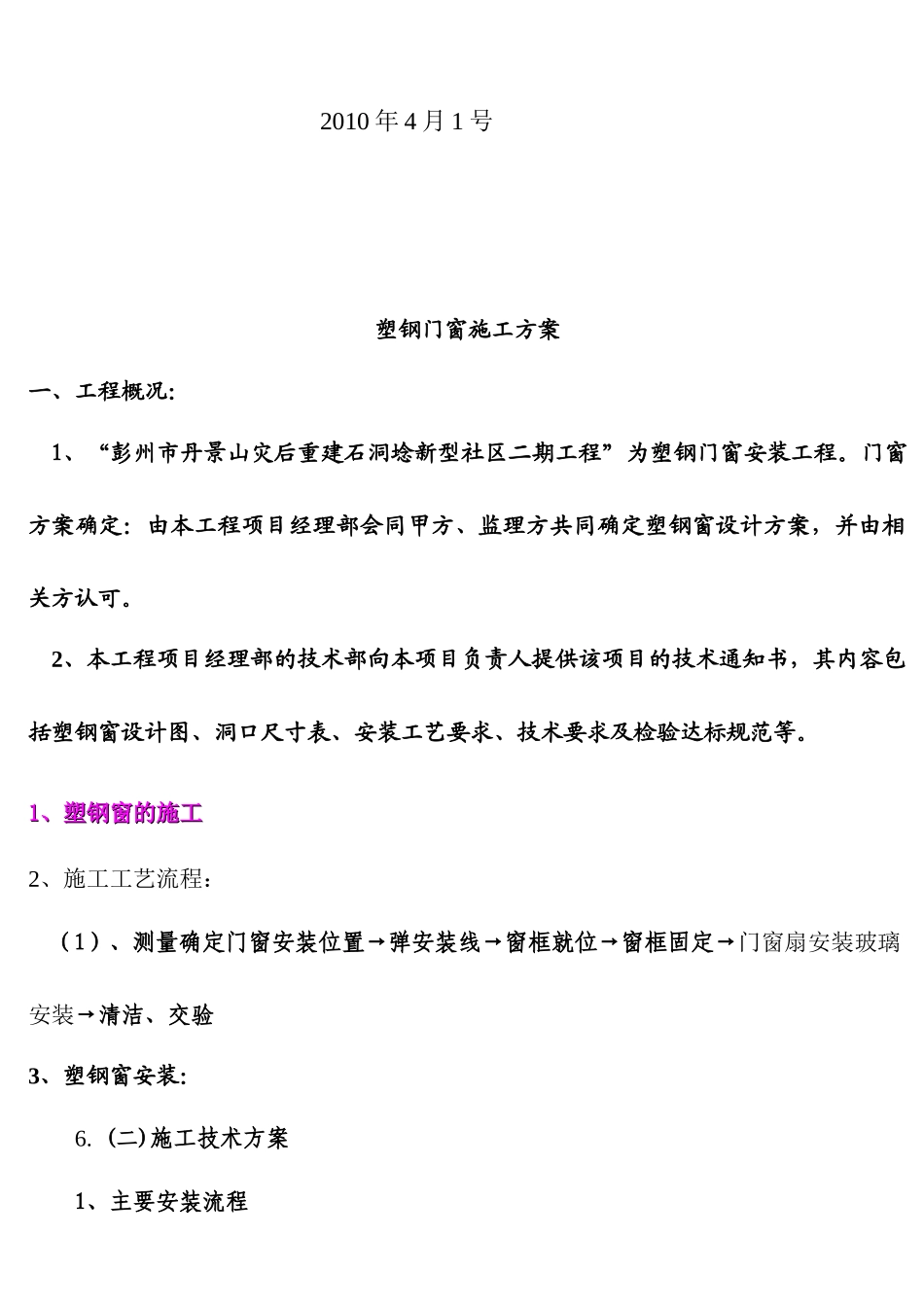

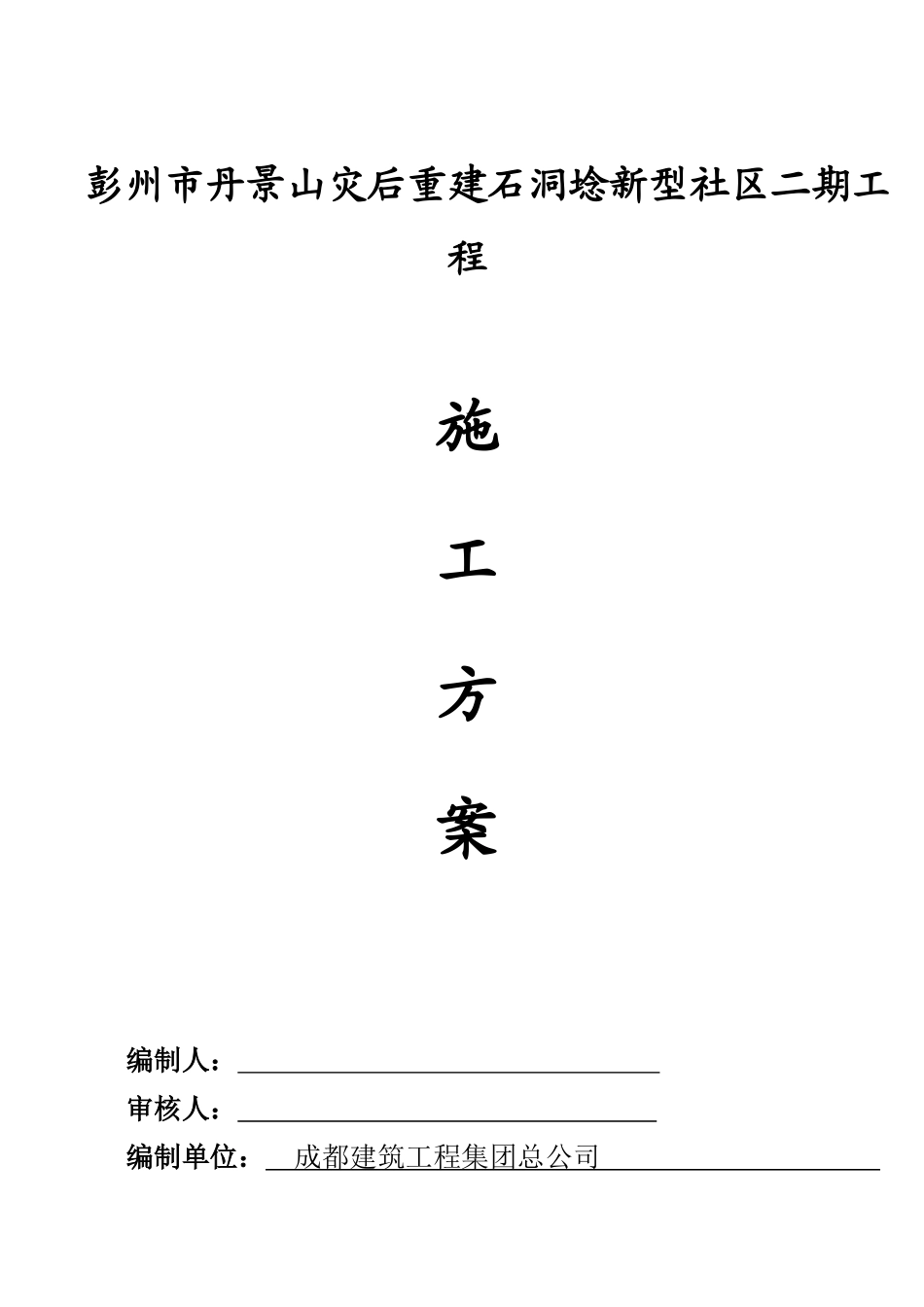

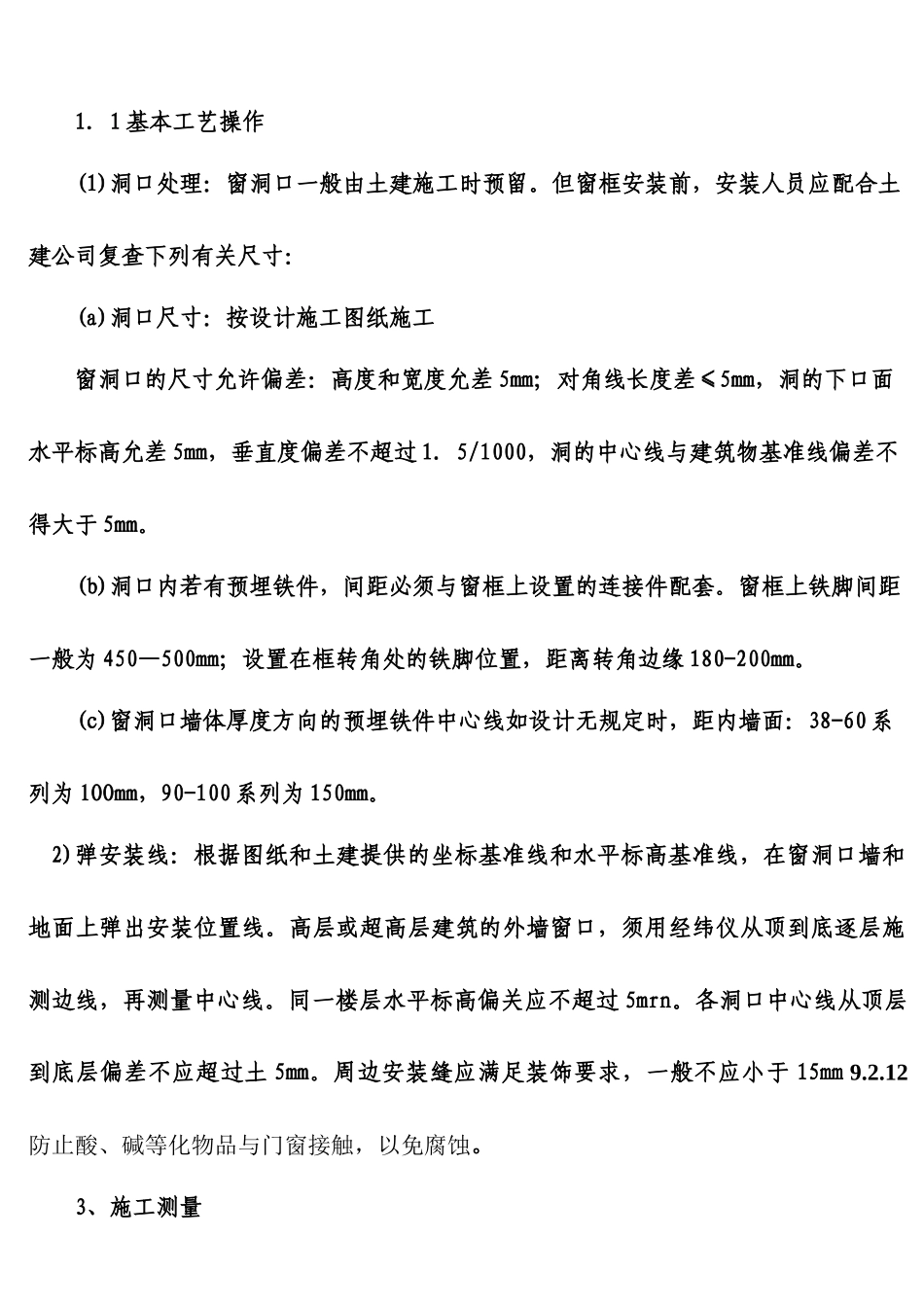

彭州市丹景山灾后重建石洞埝新型社区二期工程施工方案编制人：审核人：编制单位：成都建筑工程集团总公司2010年4月1号塑钢门窗施工方案一、工程概况：1、“彭州市丹景山灾后重建石洞埝新型社区二期工程”为塑钢门窗安装工程。门窗方案确定：由本工程项目经理部会同甲方、监理方共同确定塑钢窗设计方案，并由相关方认可。2、本工程项目经理部的技术部向本项目负责人提供该项目的技术通知书，其内容包括塑钢窗设计图、洞口尺寸表、安装工艺要求、技术要求及检验达标规范等。11、塑钢窗的施工、塑钢窗的施工2、施工工艺流程：（1）、测量确定门窗安装位置→弹安装线→窗框就位→窗框固定→门窗扇安装玻璃安装→清洁、交验3、塑钢窗安装：6.(二)施工技术方案1、主要安装流程1．1基本工艺操作(1)洞口处理：窗洞口一般由土建施工时预留。但窗框安装前，安装人员应配合土建公司复查下列有关尺寸：(a)洞口尺寸：按设计施工图纸施工窗洞口的尺寸允许偏差：高度和宽度允差5mm；对角线长度差≤5mm，洞的下口面水平标高允差5mm，垂直度偏差不超过1.5/1000，洞的中心线与建筑物基准线偏差不得大于5mm。(b)洞口内若有预埋铁件，间距必须与窗框上设置的连接件配套。窗框上铁脚间距一般为450—500mm；设置在框转角处的铁脚位置，距离转角边缘180-200mm。(c)窗洞口墙体厚度方向的预埋铁件中心线如设计无规定时，距内墙面：38-60系列为lOOmm，90-100系列为150mm。2)弹安装线：根据图纸和土建提供的坐标基准线和水平标高基准线，在窗洞口墙和地面上弹出安装位置线。高层或超高层建筑的外墙窗口，须用经纬仪从顶到底逐层施测边线，再测量中心线。同一楼层水平标高偏关应不超过5mrn。各洞口中心线从顶层到底层偏差不应超过土5mm。周边安装缝应满足装饰要求，一般不应小于15mm9.2.12防止酸、碱等化物品与门窗接触，以免腐蚀。3、施工测量3.1土建结构体的测量：根据土建提供的轴线和标高为依据，进行复测工作。3.2高度、水平度、铅垂线测量3.3轮廓线测量3.4根据测量结果如与土建提供的数据差异较大或超过正常的允许误差范围，提出整修意见，以利采取有效措施，使施工前的测量工作落实到位。3.5提交的复测报告经审核后交我公司设计部门进行设计、制图，提交建设方、监理厂总包及有关权威部门进行审核，确认与盖章，最终确定现场施工安装方案与计划，以便工程按期实施。1．2安装注意事项1)同一垂直线的外墙窗口，要用吊线坠或经纬仪施测的方法，从顶层到底层，逐层标记窗框的安装边线或中心线，跟线安装窗框，使窗位顺直，不错位。2)周一水平标高的窗框，按内墙500mm水平基准线，弹窗下框线，拉水平通线安装窗框，避免窗口高低参差。6）窗锁及拉手、插销等小五金，应在窗扇入框安好后安装。转动或滑动部位，不得有卡阻现象，沉头螺钉应与表面齐平。5、塑钢窗安装：6.1框安固定件：窗框上墙前，先用手枪钻在框背面钻Φ3．5的铁件安装孔，并用Φ4×20自攻螺丝将Z形镀锌连接铁件拧固在框背面的燕尾槽内。6.2框与墙体固定：通过Z形或T形连接铁件，将窗框与墙体连接固定。弹性间接固定，有利于塑料型材的线性膨胀伸缩，（注：塑钢窗下方严禁在型材上打直孔连接），固定要求：（塑钢窗框，无论采用哪种方法与墙体固定，均须结合牢固）。安装窗扇：将扇安放在框中，调整扇与框相应的配合位置，使扇开关灵活，镶配五金件：五金配件应安装牢固，功能齐全，位置端正，使用灵活。3、施工要点：1、塑钢门窗原料必须符合有关规范。6.9.2.2窗框必须根据现场窗洞口实际尺寸下料。6.9.2.3塑钢窗装入洞口时应横平竖直，外框与洞口应弹性连接牢固，不得将窗外框直接埋入墙体。窗底框下留排水口。6.9.2.4四周外边缘与墙体应留15~25mm缝隙，内填满石棉毡或填塞其它轻质防腐材料，抹窗边前在贴窗四周边用10mm厚木条隔离，抹完灰拆除木条后填塞油膏，油膏填塞后窗周边缝隙必须满打胶封密。在抹水泥砂浆或混合砂浆时，溅洒在塑钢表面上的水泥砂浆必须立即擦洗干净，以防时间长对塑钢表面产生腐蚀作用。窗底框下留排水口。6.9.2.5紧固件应采用不锈钢件，如果采用铁件须用非金属耐腐蚀的材料隔离，连接件的数量、规格、位置、埋设及连...
