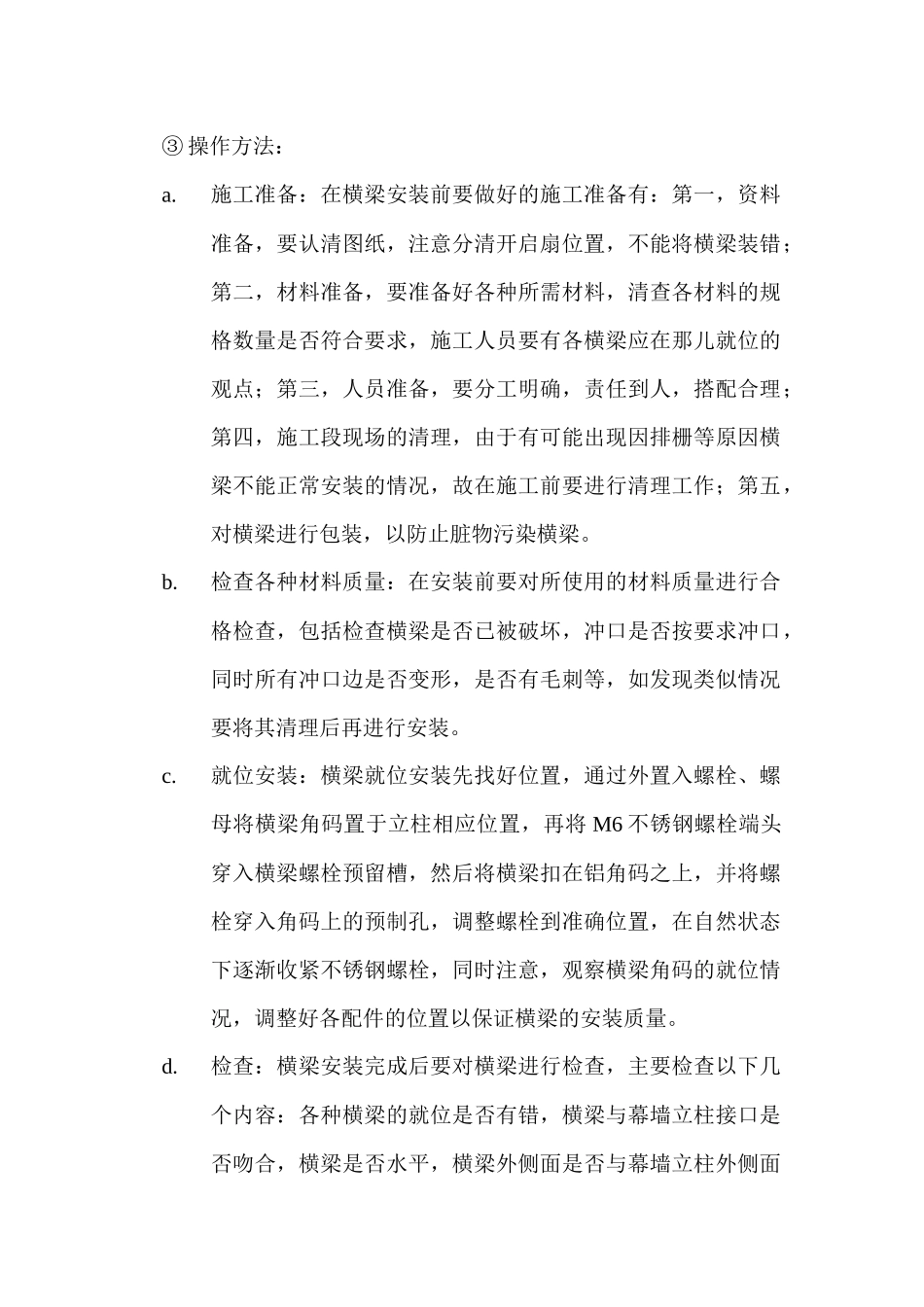

③操作方法：a.施工准备：在横梁安装前要做好的施工准备有：第一，资料准备，要认清图纸，注意分清开启扇位置，不能将横梁装错；第二，材料准备，要准备好各种所需材料，清查各材料的规格数量是否符合要求，施工人员要有各横梁应在那儿就位的观点；第三，人员准备，要分工明确，责任到人，搭配合理；第四，施工段现场的清理，由于有可能出现因排栅等原因横梁不能正常安装的情况，故在施工前要进行清理工作；第五，对横梁进行包装，以防止脏物污染横梁。b.检查各种材料质量：在安装前要对所使用的材料质量进行合格检查，包括检查横梁是否已被破坏，冲口是否按要求冲口，同时所有冲口边是否变形，是否有毛刺等，如发现类似情况要将其清理后再进行安装。c.就位安装：横梁就位安装先找好位置，通过外置入螺栓、螺母将横梁角码置于立柱相应位置，再将M6不锈钢螺栓端头穿入横梁螺栓预留槽，然后将横梁扣在铝角码之上，并将螺栓穿入角码上的预制孔，调整螺栓到准确位置，在自然状态下逐渐收紧不锈钢螺栓，同时注意，观察横梁角码的就位情况，调整好各配件的位置以保证横梁的安装质量。d.检查：横梁安装完成后要对横梁进行检查，主要检查以下几个内容：各种横梁的就位是否有错，横梁与幕墙立柱接口是否吻合，横梁是否水平，横梁外侧面是否与幕墙立柱外侧面在同一平面上等。④工器具及人员。工器具：扳手、水平尺；人员：每组2～3人。7）避雷系统的安装。根据整体建筑工程避雷系统的特点，在幕墙框架安装的过程中，每立一层框架后，按照避雷设计节点图，把幕墙框架与主体避雷系统连接起来，形成设计规定的避雷网格，避免因雷雨天气使幕墙受到破坏。①工艺流程：施工准备→检查各材料质量→就位安装→检查②操作方法：避雷片与铝合金框架连接前应用细砂纸将铝合金框架相应部位的氧化膜打掉，以保证接触良好，避雷系统的安装要符合国家现行有关的标准及规范。③工器具及人员。工器具：扳手、水平尺；人员：每组1～2人。8）防火隔断板的安装。防火隔断板是为防止层间蹿火而设计的，它的依据是建筑设计防火规范。①主要材料：防火隔断板、射钉、射钉弹、防火岩棉。防火隔断板是用镀锌钢板经车间加工制作而成。安装时用射钉、拉铆钉连接在主体结构与幕墙结构上，将上下两层隔开。②工艺流程：准备工作→整理防火板并对位→试装→检查工器具→打孔→拉钉→就位打射钉→检查安装质量③操作方法：a.准备工作：准备工作包括两个方面：一是加工单准备，即测量尺寸，填写下料单，测量时按左右分开测量并记录原始数据，然后计算出下料尺寸并附上加工简图，经复核审查后交车间加工；二是车间加工的半成品送到工地后腰清理好，并检查是否按要求加工，同时有特殊要求的还要涂防火漆。b.整理防火板并对位：将车间加工好的防火板对照下料单，一一分开并在各层上将防火板按顺序就位放好，以便安装如发现有错马上通知车间及有关部门处理。c.试装：即是将就位的防火板安装在最终定位处检查其尺寸是否合适。d.检查工器具：在正式安装前要先检查一下工器具是否正常能否正常使用。e.打孔：就位后的防火板一侧固定在防火隔断横梁（或可当作防火隔断横梁）上，用拉铆钉固定，一侧与主体连接，用射钉固定，在安装中先在横梁钻孔，用拉钉连接钻孔时要注意对照防火板上的孔位钻孔。f.拉铆钉：选择适当的拉铆钉在钻好的孔处将防火板与横梁对位固定。注意如果拉铆钉不稳要重新钻孔再做。g.就位打射钉：将拉好拉钉的防火板从下向上紧靠结构定位然后用射钉枪将防火板的另一侧钉在主体结构上。h.检查安装质量：防火板固定好后，要检查是否牢固，是否有孔洞需要补等现象，检查时要做好详细的检查记录，并按规定签字，整理成册。④工器具及人员。工器具：电钻、拉铆枪、射钉枪。人员：2～3人每组。9）防火棉及保温棉安装。为满足幕墙的防火性能和保温节能的要求，在幕墙设计中必须考虑防火和保温的措施。防火除了按照防火隔断板，还要在板内填塞防火岩棉，根据设计要求，本工程选用100mm厚的防火岩棉。①主要材料：防火岩棉（100mm厚）。②工艺流程：防火棉（保温棉）尺寸测量→按尺寸下料→安放→固定→检查修补→隐藏验收③操...
