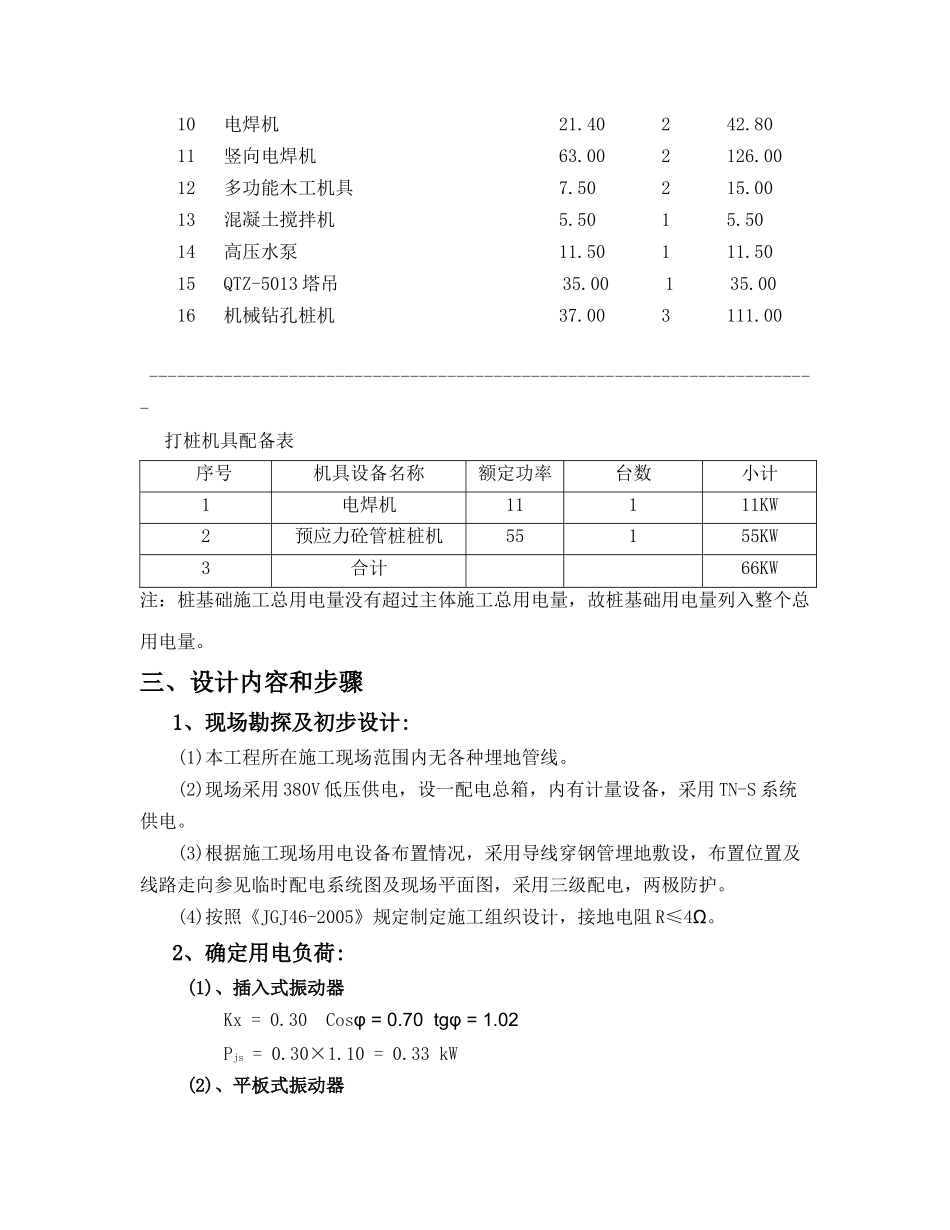

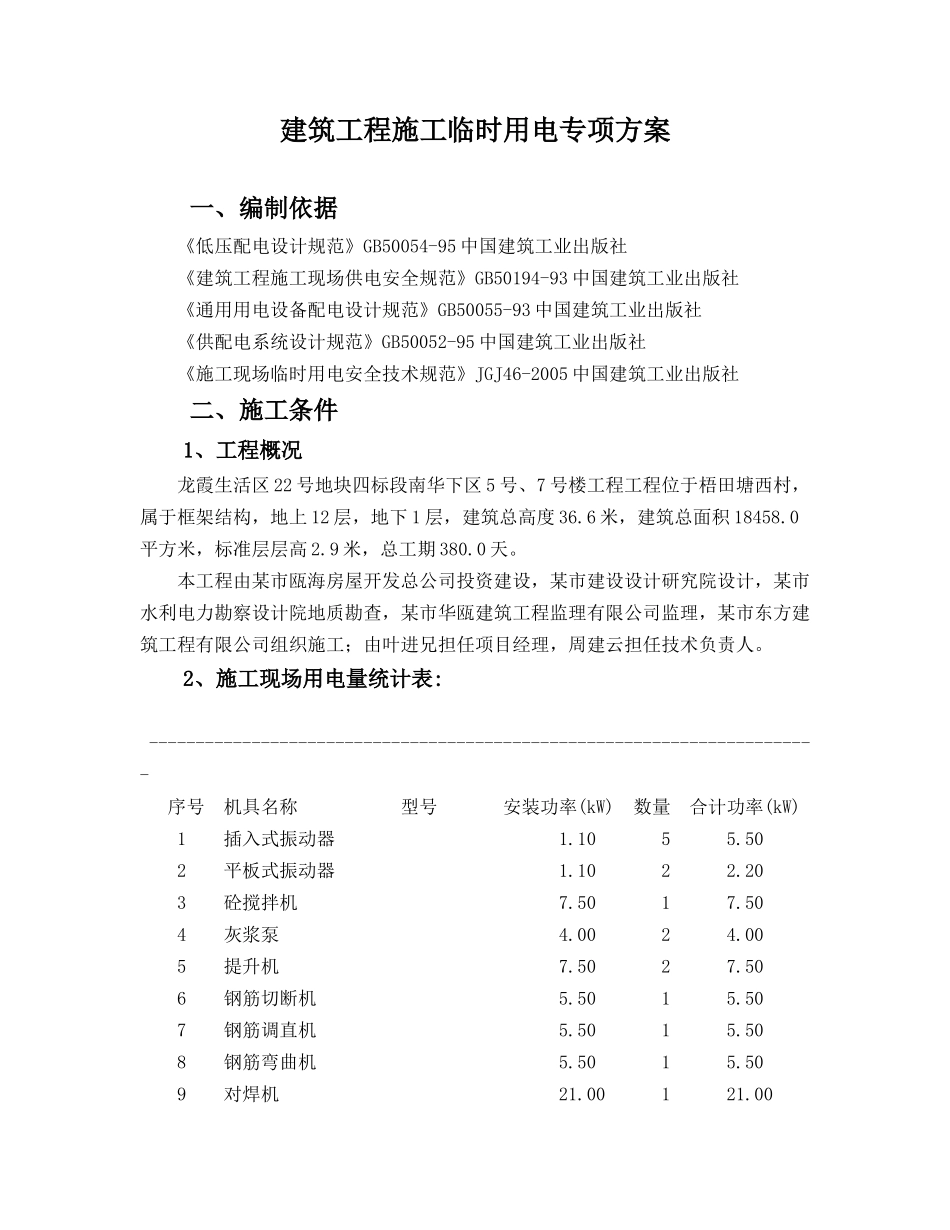

龙霞生活区22#地块工程四标段南华小区5#、7#楼施工临时用电专项安全施工方案编制人：职务(称)审核人：职务(称)批准人：职务(称)批准部门(章)编制日期：建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况龙霞生活区22号地块四标段南华下区5号、7号楼工程工程位于梧田塘西村，属于框架结构，地上12层，地下1层，建筑总高度36.6米，建筑总面积18458.0平方米，标准层层高2.9米，总工期380.0天。本工程由某市瓯海房屋开发总公司投资建设，某市建设设计研究院设计，某市水利电力勘察设计院地质勘查，某市华瓯建筑工程监理有限公司监理，某市东方建筑工程有限公司组织施工；由叶进兄担任项目经理，周建云担任技术负责人。2、施工现场用电量统计表:------------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1插入式振动器1.1055.502平板式振动器1.1022.203砼搅拌机7.5017.504灰浆泵4.0024.005提升机7.5027.506钢筋切断机5.5015.507钢筋调直机5.5015.508钢筋弯曲机5.5015.509对焊机21.00121.0010电焊机21.40242.8011竖向电焊机63.002126.0012多功能木工机具7.50215.0013混凝土搅拌机5.5015.5014高压水泵11.50111.5015QTZ-5013塔吊35.00135.0016机械钻孔桩机37.003111.00------------------------------------------------------------------------打桩机具配备表序号机具设备名称额定功率台数小计1电焊机11111KW2预应力砼管桩桩机55155KW3合计66KW注：桩基础施工总用电量没有超过主体施工总用电量，故桩基础用电量列入整个总用电量。三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、插入式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.10=0.33kW(2)、平板式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.10=0.33kW(3)、砼搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×7.50=5.25kW(4)、灰浆泵Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×4.00=1.20kW(5)、提升机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×7.50=1.50kW(6)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(7)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(8)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(9)、对焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×21.00=14.85kWPjs=Kx×Pe=0.35×14.85=5.20kW(10)、电焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.50/1.00)1/2×21.40=30.26kWPjs=Kx×Pe=0.35×30.26=10.59kW(11)、竖向电焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.50/1.00)1/2×63.00=89.10kWPjs=Kx×Pe=0.35×89.10=31.18kW(12)、提升机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×7.50=1.50kW(13)、多功能木工机具Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.50=2.25kW(14)、混凝土搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×5.50=3.85kW(15)、灰浆泵Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×4.00=1.20kW(16)、高压水泵Kx=0.70Cosφ=0.80tgφ=0.75Pjs=0.70×11.50=8.05kW(17)、QTZ-5013塔吊Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0...
