田园高青银岭世家19#住宅楼临时用电施工组织设计

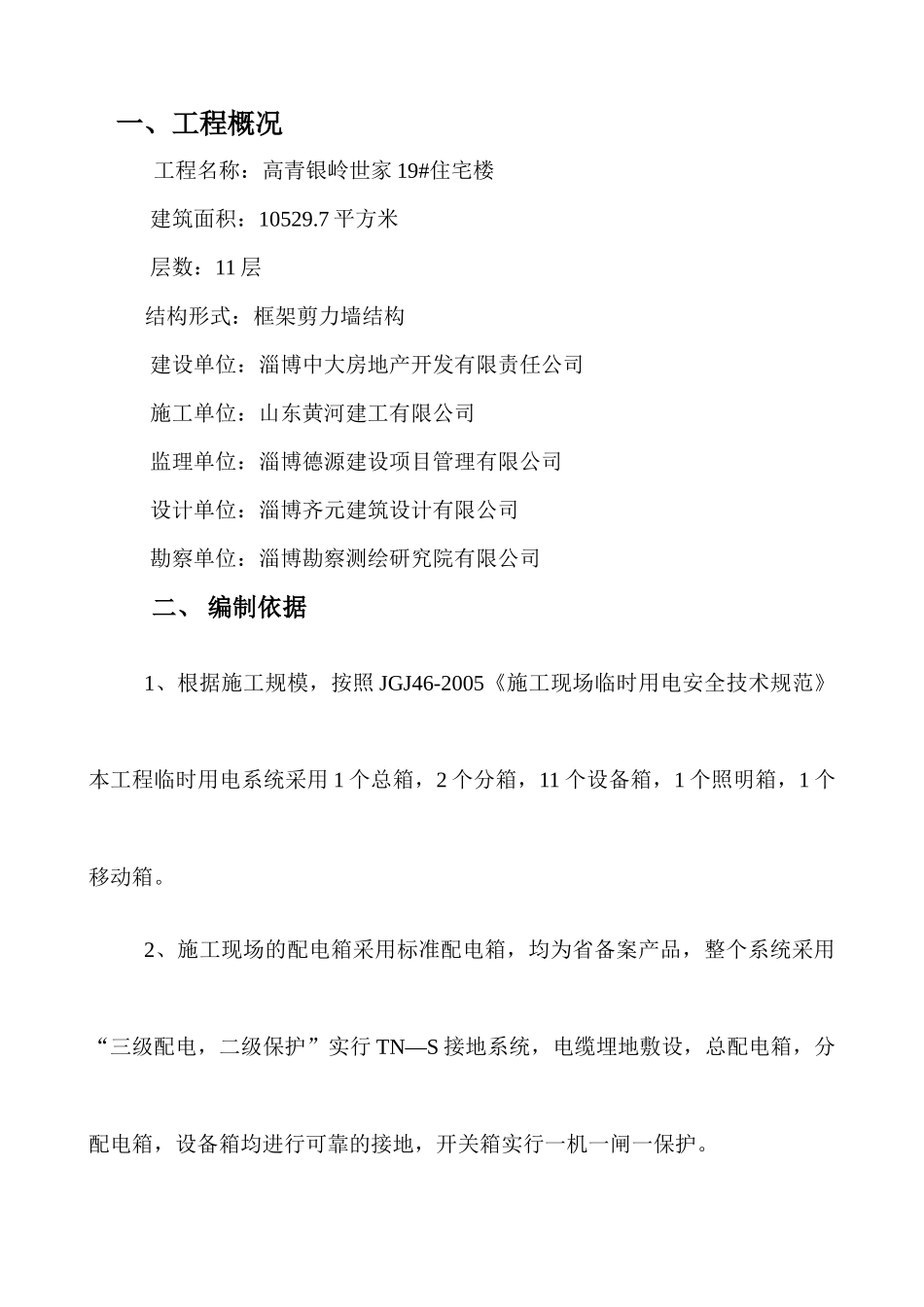

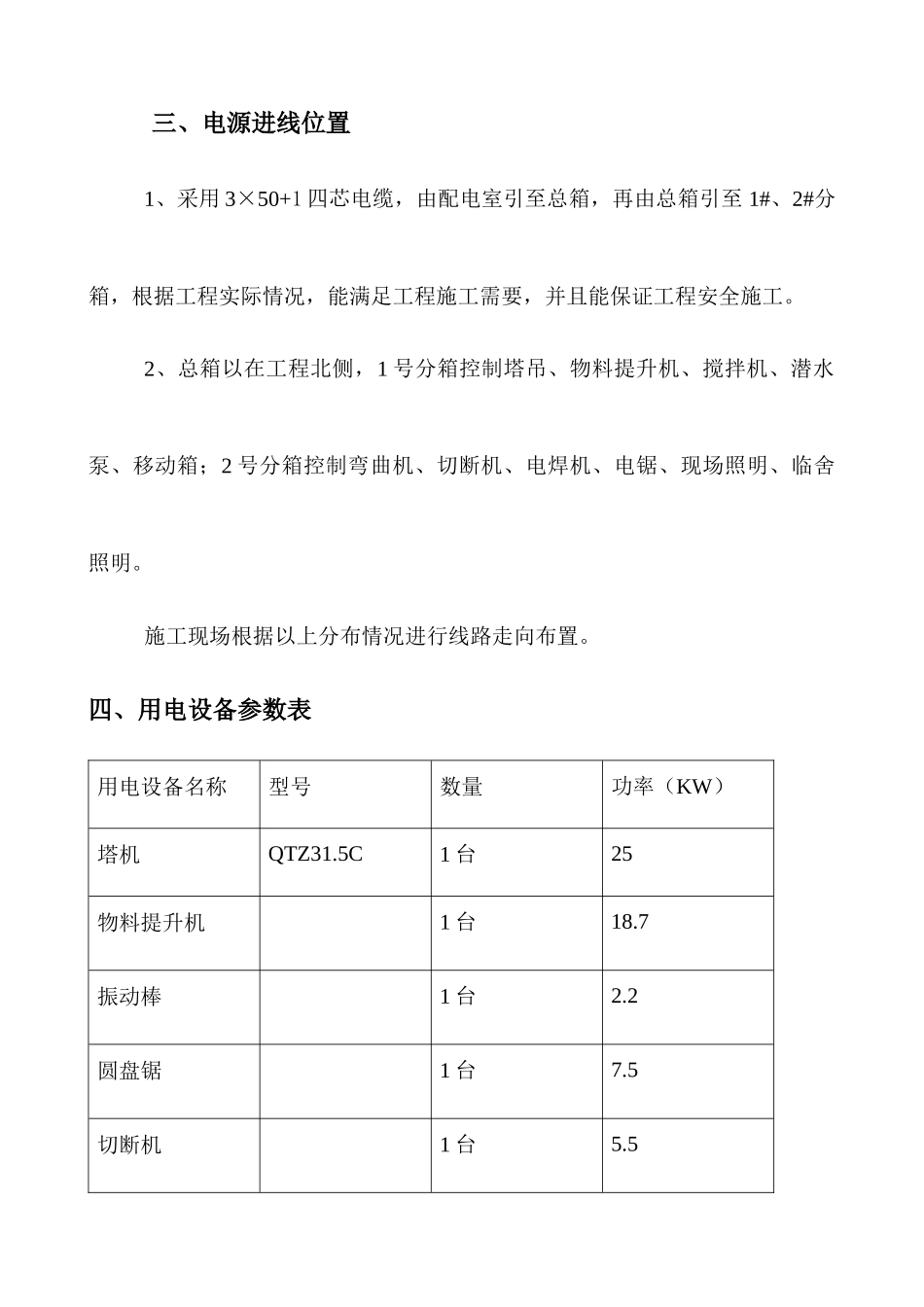

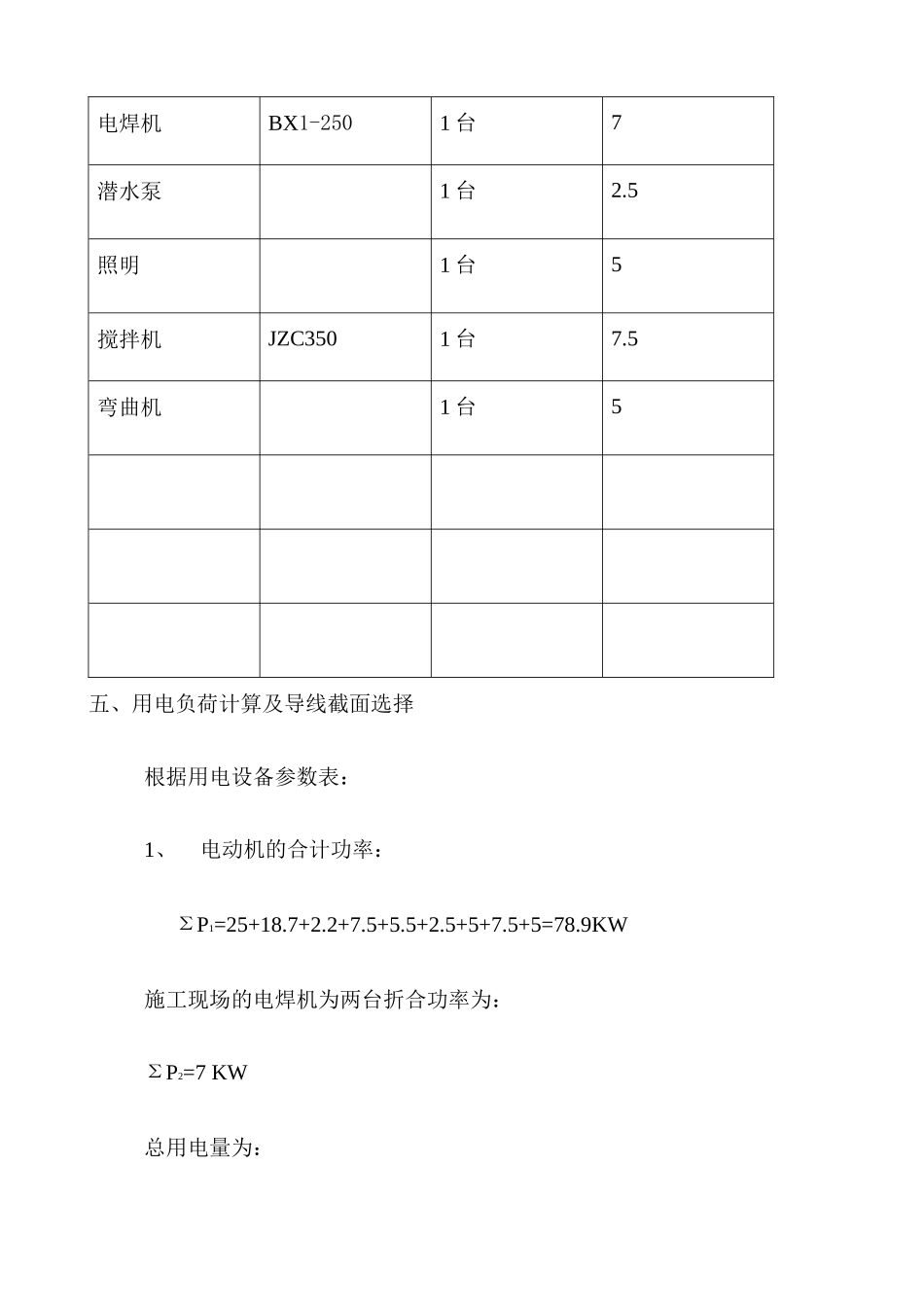

一、工程概况工程名称：高青银岭世家 19#住宅楼建筑面积：10529.7 平方米层数：11 层 结构形式：框架剪力墙结构建设单位：淄博中大房地产开发有限责任公司施工单位：山东黄河建工有限公司监理单位：淄博德源建设项目管理有限公司设计单位：淄博齐元建筑设计有限公司勘察单位：淄博勘察测绘研究院有限公司二、 编制依据1、根据施工规模，按照 JGJ46-2005《施工现场临时用电安全技术规范》本工程临时用电系统采用 1 个总箱，2 个分箱，11 个设备箱，1 个照明箱，1 个移动箱。2、施工现场的配电箱采用标准配电箱，均为省备案产品，整个系统采用“三级配电，二级保护”实行 TN—S 接地系统，电缆埋地敷设，总配电箱，分配电箱，设备箱均进行可靠的接地，开关箱实行一机一闸一保护。三、电源进线位置1、采用 3×50+1 四芯电缆，由配电室引至总箱，再由总箱引至 1#、2#分箱，根据工程实际情况，能满足工程施工需要，并且能保证工程安全施工。2、总箱以在工程北侧，1 号分箱控制塔吊、物料提升机、搅拌机、潜水泵、移动箱；2 号分箱控制弯曲机、切断机、电焊机、电锯、现场照明、临舍照明。施工现场根据以上分布情况进行线路走向布置。四、用电设备参数表用电设备名称型号数量功率（KW）塔机QTZ31.5C1 台25物料提升机1 台18.7振动棒1 台2.2圆盘锯1 台7.5切断机1 台5.5电焊机BX1-2501 台7潜水泵1 台2.5照明1 台5搅拌机JZC3501 台7.5弯曲机1 台5五、用电负荷计算及导线截面选择根据用电设备参数表：1、电动机的合计功率：ΣP1=25+18.7+2.2+7.5+5.5+2.5+5+7.5+5=78.9KW施工现场的电焊机为两台折合功率为：ΣP2=7 KW总用电量为：S=K1×K2×(K3×ΣP1÷cosω+ K4×ΣP2)=1.05×1.1（0.7×78.9÷0.75+0.6×7）=89.9KVA总电流 I=S/ Ucosω=89.9×1000/(1.732 ×380×0.75) =182A 根据以上计算结果建设单位提供变压器符合现场施工用电要求。总导线可选用 3×16+1×10 凯装电缆从配电室引至总箱。2、分箱导线选择1#①分箱设备功率为：S1=25+18.7+7.5+2.5+2.2=55.9KWI1=S1/Ucosω=55.9×1000/380×0.75=110A根据计算结果可选用 YC3×10+2×6mm² 的五芯铜芯电缆从总箱引至 1#分箱。现场拟使用 3×25+2×16 的五芯铜芯电缆。②2#分箱设备功率为：S2=5+5.5+7.5+1.5+10=36.5KWI2= S2/Ucosω=36.5×1000/380×0.75=72A根据电流计算结果可选用 YC3×10+2×6mm² 的五芯电缆从总箱引至 2#分箱。现场拟使用 3×25+2×16 ...
