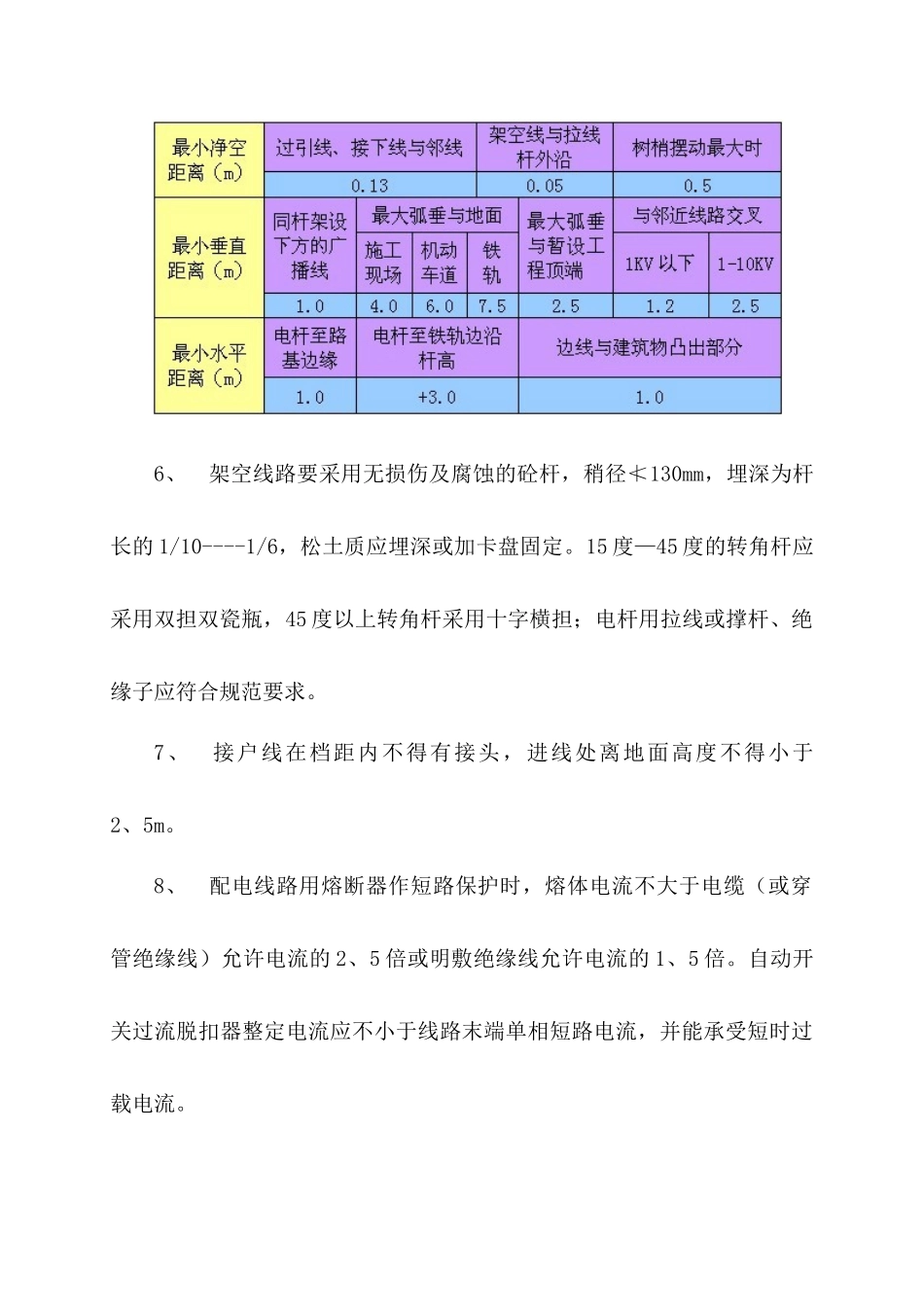

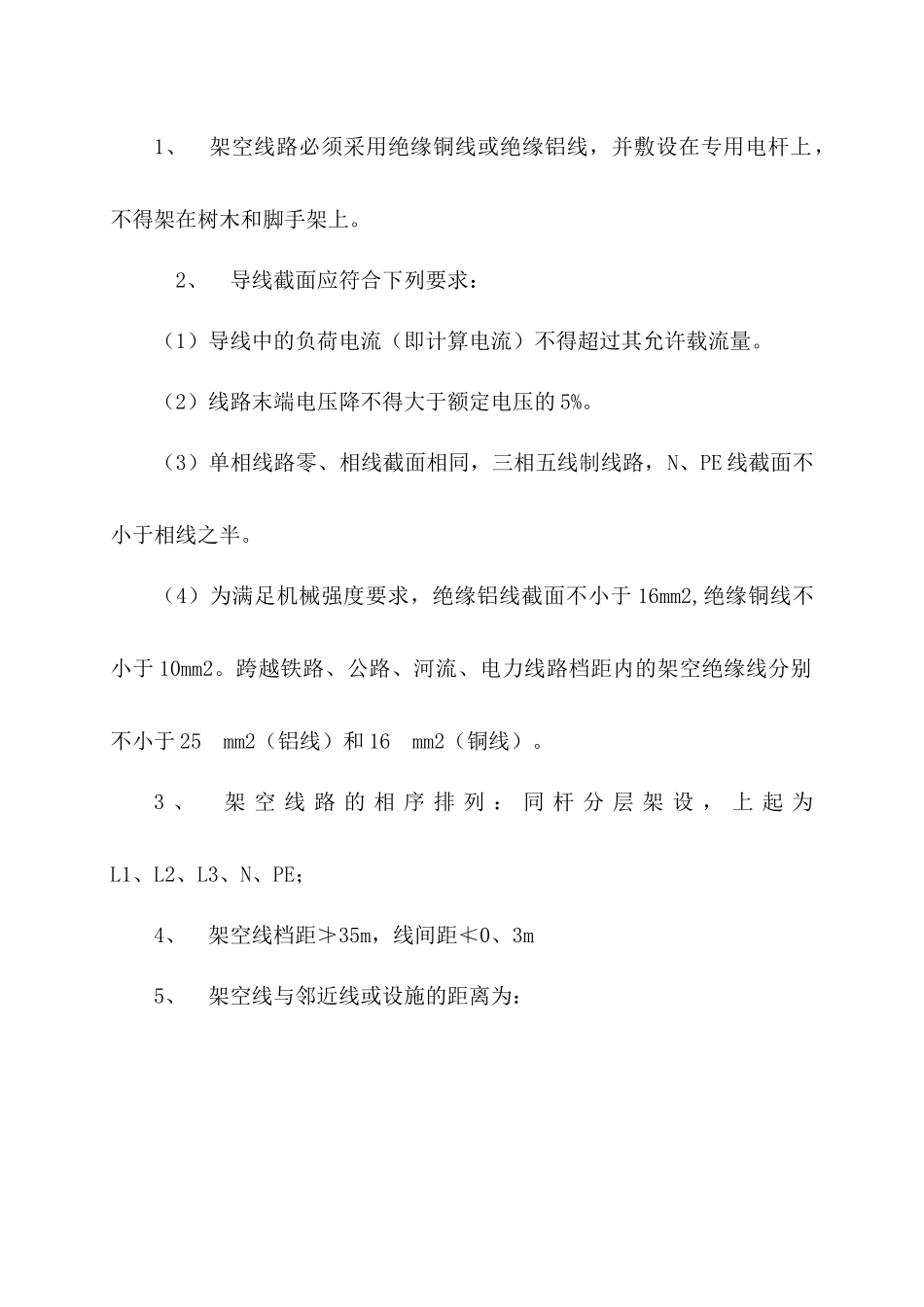

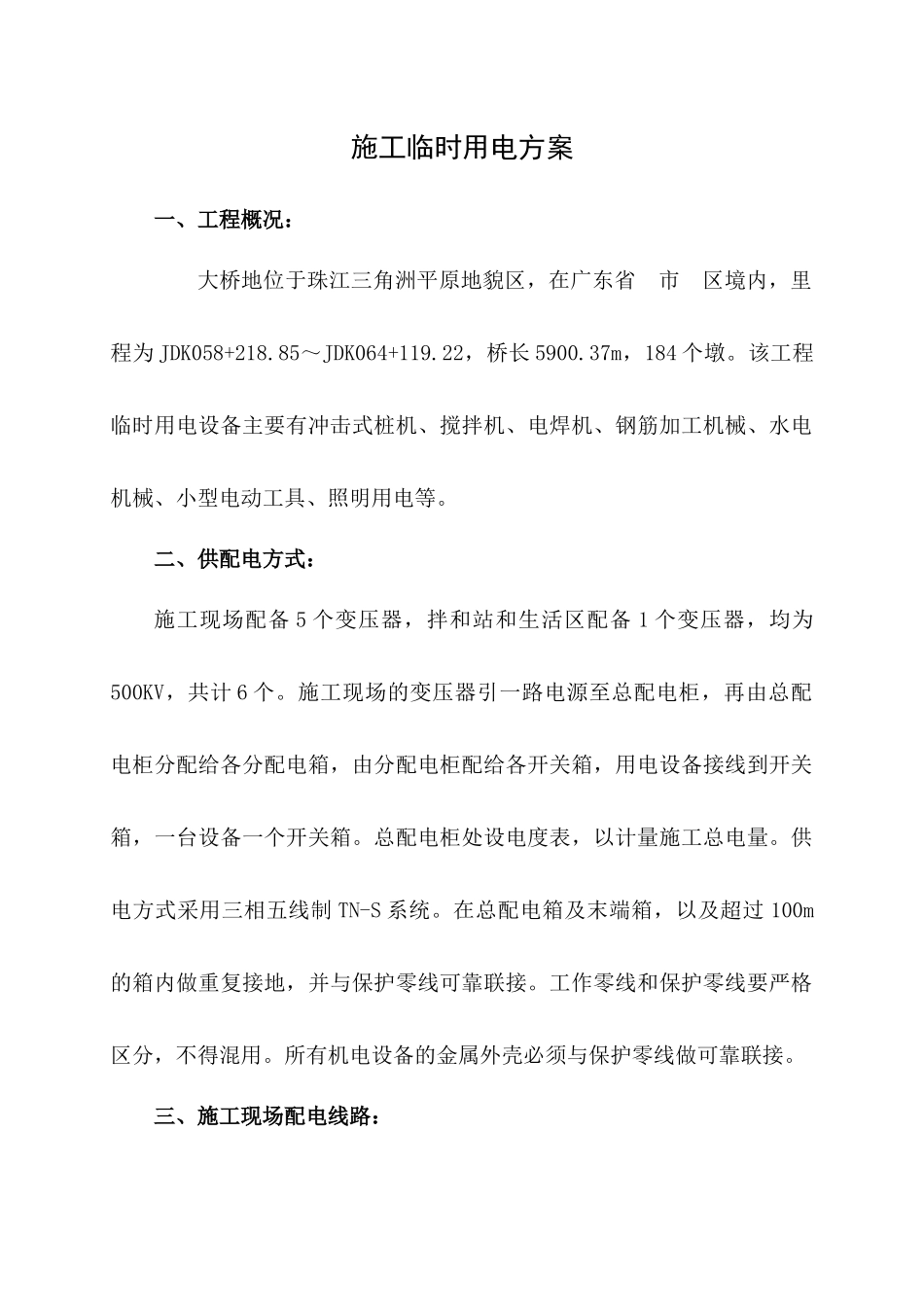

施工临时用电方案一、工程概况：大桥地位于珠江三角洲平原地貌区，在广东省市区境内，里程为JDK058+218.85～JDK064+119.22，桥长5900.37m，184个墩。该工程临时用电设备主要有冲击式桩机、搅拌机、电焊机、钢筋加工机械、水电机械、小型电动工具、照明用电等。二、供配电方式：施工现场配备5个变压器，拌和站和生活区配备1个变压器，均为500KV，共计6个。施工现场的变压器引一路电源至总配电柜，再由总配电柜分配给各分配电箱，由分配电柜配给各开关箱，用电设备接线到开关箱，一台设备一个开关箱。总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。三、施工现场配电线路：1、架空线路必须采用绝缘铜线或绝缘铝线，并敷设在专用电杆上，不得架在树木和脚手架上。2、导线截面应符合下列要求：（1）导线中的负荷电流（即计算电流）不得超过其允许载流量。（2）线路末端电压降不得大于额定电压的5%。（3）单相线路零、相线截面相同，三相五线制线路，N、PE线截面不小于相线之半。（4）为满足机械强度要求，绝缘铝线截面不小于16mm2,绝缘铜线不小于10mm2。跨越铁路、公路、河流、电力线路档距内的架空绝缘线分别不小于25mm2（铝线）和16mm2（铜线）。3、架空线路的相序排列：同杆分层架设，上起为L1、L2、L3、N、PE；4、架空线档距≯35m，线间距≮0、3m5、架空线与邻近线或设施的距离为：6、架空线路要采用无损伤及腐蚀的砼杆，稍径≮130mm，埋深为杆长的1/10----1/6，松土质应埋深或加卡盘固定。15度—45度的转角杆应采用双担双瓷瓶，45度以上转角杆采用十字横担；电杆用拉线或撑杆、绝缘子应符合规范要求。7、接户线在档距内不得有接头，进线处离地面高度不得小于2、5m。8、配电线路用熔断器作短路保护时，熔体电流不大于电缆（或穿管绝缘线）允许电流的2、5倍或明敷绝缘线允许电流的1、5倍。自动开关过流脱扣器整定电流应不小于线路末端单相短路电流，并能承受短时过载电流。9、橡皮电缆架空敷设时，应沿墙或电杆设置，用瓷瓶固定，严禁用金属裸线绑扎，最大弧垂距地≮2、5m。四、配电箱和开关箱1、配电系统应设置室内总配电柜和室外分配电箱，实行三级配电。2、动力箱与照明箱应分开设置，如合置在一个箱内，则动力与照明应分路设置。3、总箱靠电源，分箱设置在负荷较集中的地方，开关箱由分配电箱供电，二者间距不得超过30m。4、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。5、配电箱、开关箱应安装端正、牢固，移动式配电箱、开关箱应安装在牢固的支架上。固定箱的下底与地面垂距为1.3-1.5m，移动箱下底与地面垂距宜为0.6-1.5m。6、箱体内的工作零线和保护零线应分别与接线端子相连接，金属箱体、金属电器安装板、电器金属底座、外壳必须保护接零（通过保护零线端子板）。7、配电箱、开关箱应放置在无瓦斯、烟气、蒸汽、液体及其他有害介质中，并须做到防雨、防尘、不得斜放或仰置。8、箱内配电线应采用绝缘铜导线，与活动门之间的连线应采用绝缘软线，绝缘层颜色：相线A、B、C分别为黄、绿、红色，工作零线N为兰色，PE线为黄绿相间色。9、配电系统应采用三级控制两级保护，即总配电箱、分配电箱和电气设备开关箱控制，总开关箱和开关箱必须装置漏电保护器。10、总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）及漏电保护器；总开关电器的额定值和动作整定值应与分路开关电器相匹配。11、分配电箱应装设总隔离开关和分路隔离开关及总熔断器和分路熔断器（或自动开关），总开关电器的额定值和动作整定值应与分路开关电器相匹配。12、每台用电设备应有专用开关箱，实行“一机一闸”制。开关箱内应有随时切断电源的设施，并应装设漏电保护器，其额定漏电动作电流≯30mA（潮湿或有腐蚀介质场所应≯15mA）额定漏电动作时间应小于0、1秒。总配电箱和开关箱中两级漏电保护器的动作电流和动作时间应作合理配合，使之具...
