钢结构办公楼施工方案VIP免费

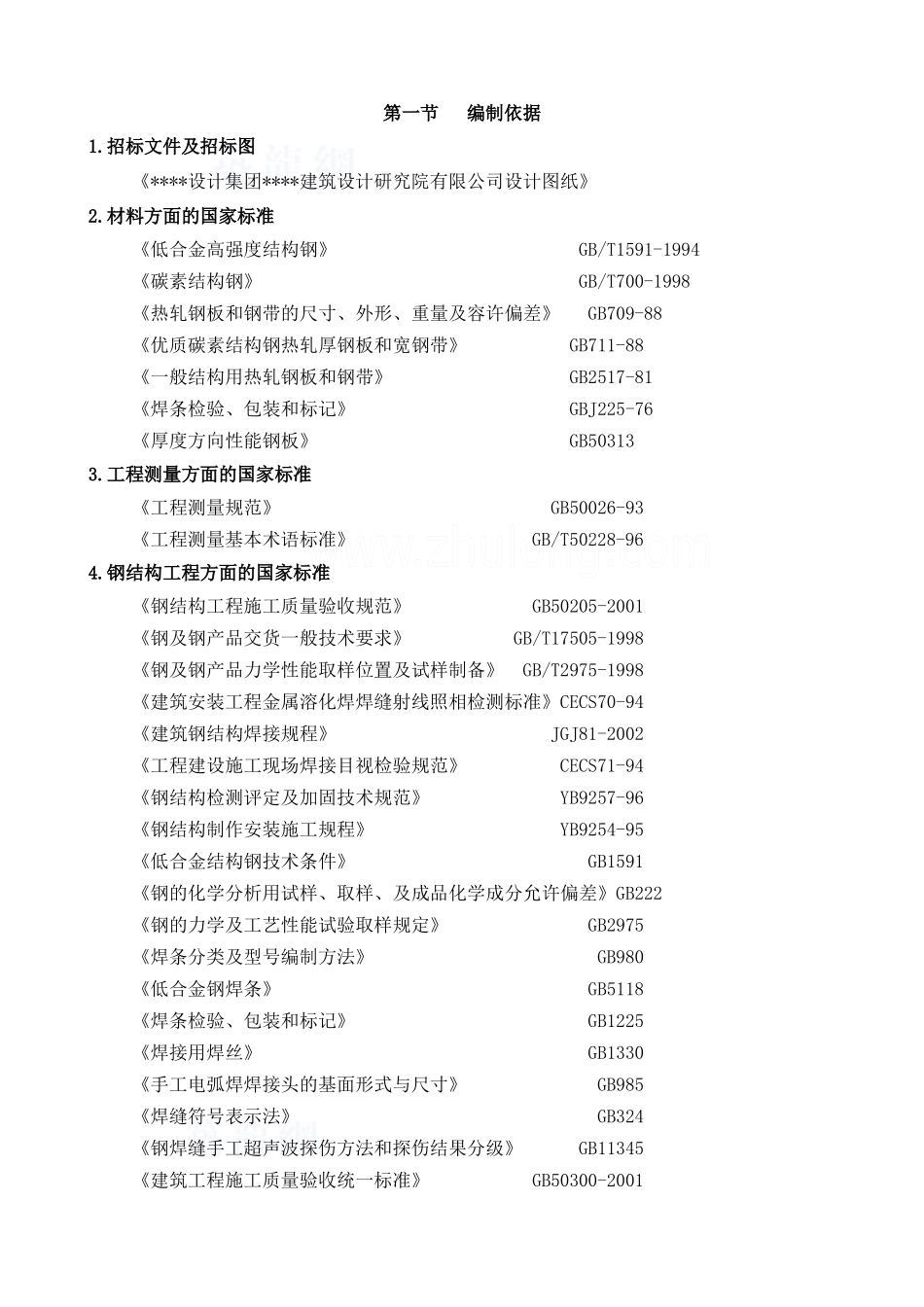

第一节编制依据1.招标文件及招标图《****设计集团****建筑设计研究院有限公司设计图纸》2.材料方面的国家标准《低合金高强度结构钢》GB/T1591-1994《碳素结构钢》GB/T700-1998《热轧钢板和钢带的尺寸、外形、重量及容许偏差》GB709-88《优质碳素结构钢热轧厚钢板和宽钢带》GB711-88《一般结构用热轧钢板和钢带》GB2517-81《焊条检验、包装和标记》GBJ225-76《厚度方向性能钢板》GB503133.工程测量方面的国家标准《工程测量规范》GB50026-93《工程测量基本术语标准》GB/T50228-964.钢结构工程方面的国家标准《钢结构工程施工质量验收规范》GB50205-2001《钢及钢产品交货一般技术要求》GB/T17505-1998《钢及钢产品力学性能取样位置及试样制备》GB/T2975-1998《建筑安装工程金属溶化焊焊缝射线照相检测标准》CECS70-94《建筑钢结构焊接规程》JGJ81-2002《工程建设施工现场焊接目视检验规范》CECS71-94《钢结构检测评定及加固技术规范》YB9257-96《钢结构制作安装施工规程》YB9254-95《低合金结构钢技术条件》GB1591《钢的化学分析用试样、取样、及成品化学成分允许偏差》GB222《钢的力学及工艺性能试验取样规定》GB2975《焊条分类及型号编制方法》GB980《低合金钢焊条》GB5118《焊条检验、包装和标记》GB1225《焊接用焊丝》GB1330《手工电弧焊焊接头的基面形式与尺寸》GB985《焊缝符号表示法》GB324《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345《建筑工程施工质量验收统一标准》GB50300-20015.安全施工方面的国家标准《建筑施工安全检查评分标准》JGJ59-88《高空作业机械安全规则》JG5099-98《建筑机械使用安全技术规程》JGJ33-86《建筑工程施工现场供用电安全规范》GB50194-93《建筑施工高处作业安全技术规范》JGJ80-916.防腐蚀工程方面的国家标准《建筑防腐蚀工程施工及验收规范》GB50212-91《建筑防腐蚀工程质量检验评定标准》GB50224-95《涂装前钢材表面锈蚀等级和除锈等级》GB8923《漆膜附着力测定法》GB1720《色漆和清漆、漆膜的划格实验》GB9286第二节工程概况1.建设项目概况项目内容工程名称北京****中心（一期工程）办公楼工程位置北京市朝阳区****路，****路及****交错地块建设单位北京国华置业有限公司设计单位****设计集团****建筑设计研究院有限公司美国****建筑师事务所工程规模建筑总面积：212155m2，其中地上139673m2，地下72482m2；2.现场及环境概况1)场地情况本工程地处北京市朝阳区****路，****路及****交错地块，地铁****路站附近，地下室占地面积约20000m2，施工场地较小。2)周边环境现场北侧为规划中心花园及绿地，南侧紧临****路，西侧与正在施工的商场连通，东侧为拟建3#塔楼场地。3.结构概况项目内容结构型式上部抗侧力结构：1＃、2＃写字楼为型钢混凝土框架－钢筋混凝土筒体，1＃、2＃商业裙房为混凝土框架－剪力墙结构。地上部分钢结构为1#塔楼底板0～24.700m，2#塔楼为0～92.700m，裙楼部分钢结构暂不详（暂无钢结构施工图纸）。人防设计等级6级设计使用年限50年钢结构安全等级二级4.钢结构(地上部分)概况（1）概况1#、2#写字楼分别各设有20根十字形劲性框架柱及核心筒28根H型钢劲性加强柱，劲性框架柱之间采用钢筋混凝土框架梁连接，核心筒内劲性加强柱采用连梁及剪力墙连接。2#楼在标高80.750m～88.750m之间有加强桁架（单片）六榀及六根连接钢梁。其中：1#写字楼主体十字形劲性框架钢柱分布为±0.000～24.700m；2#写字楼主体十字形劲性框架钢柱分布为±0.000～92.700m以上；1#、2#写字楼核心筒墙体内各设有28根H型钢柱，标高均在±0.000～20.700m。（2）钢结构主要用材料1）钢板采用Q345B低合金结构钢。材质应符合《低合金结构钢》（GB/T1591）的规定。2）所有用于本工程的焊接材料选用原则为：工程所用的焊条、焊丝、焊剂等均应与主体金属强度相适应，但两种不同强度的钢材焊接时，可采用与较低强度钢材相适应的焊条。本工程主材材质为Q345B。主材为低合金结构用钢，具有良好的可焊性。钢结构制作焊接采用埋弧自动焊、CO2气体保护焊和手工电弧焊三种形式。现场组拼装和安装将采用手工电弧焊和CO2气体保护焊。手工电弧焊焊条主要采用E43系列。...
