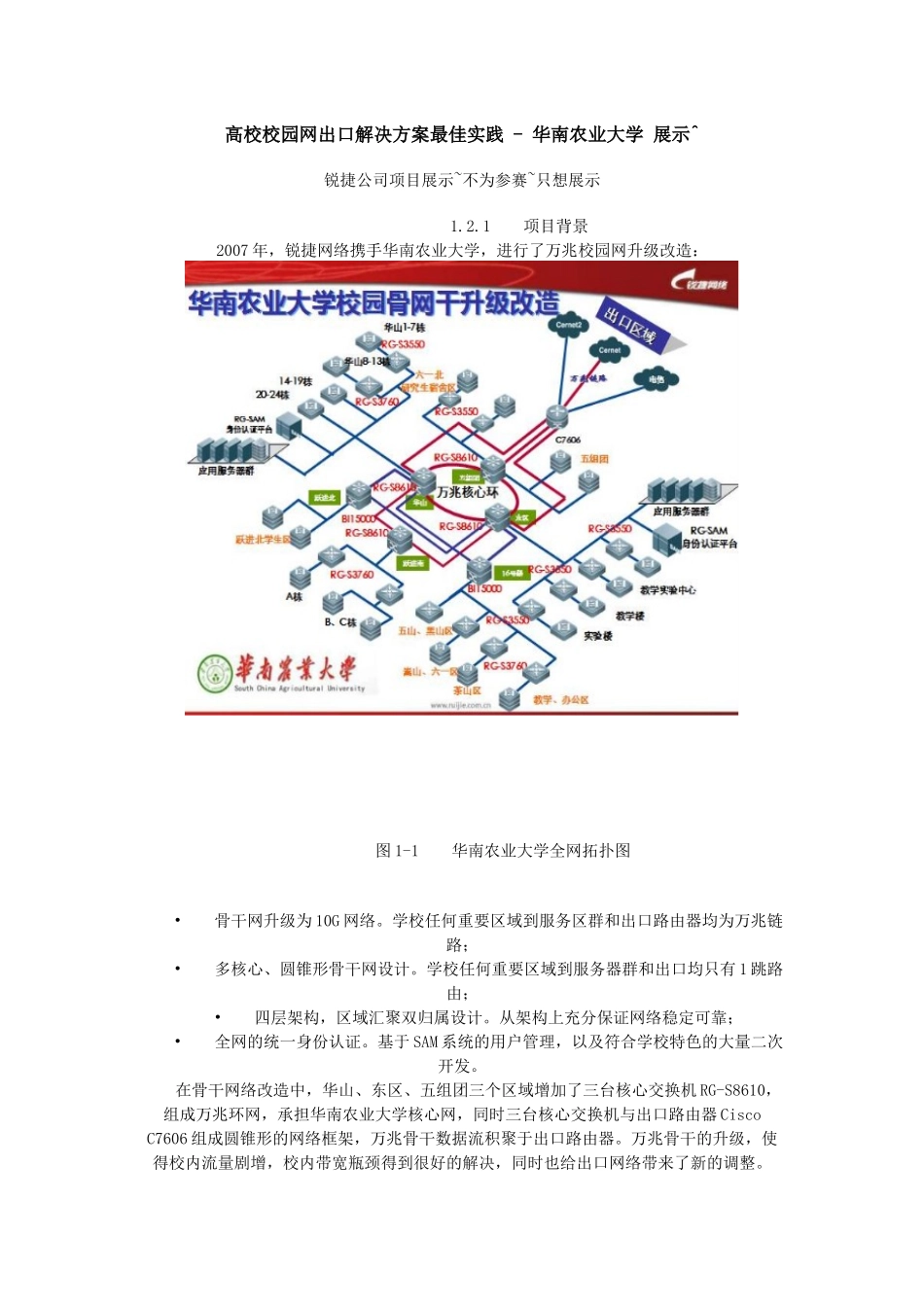

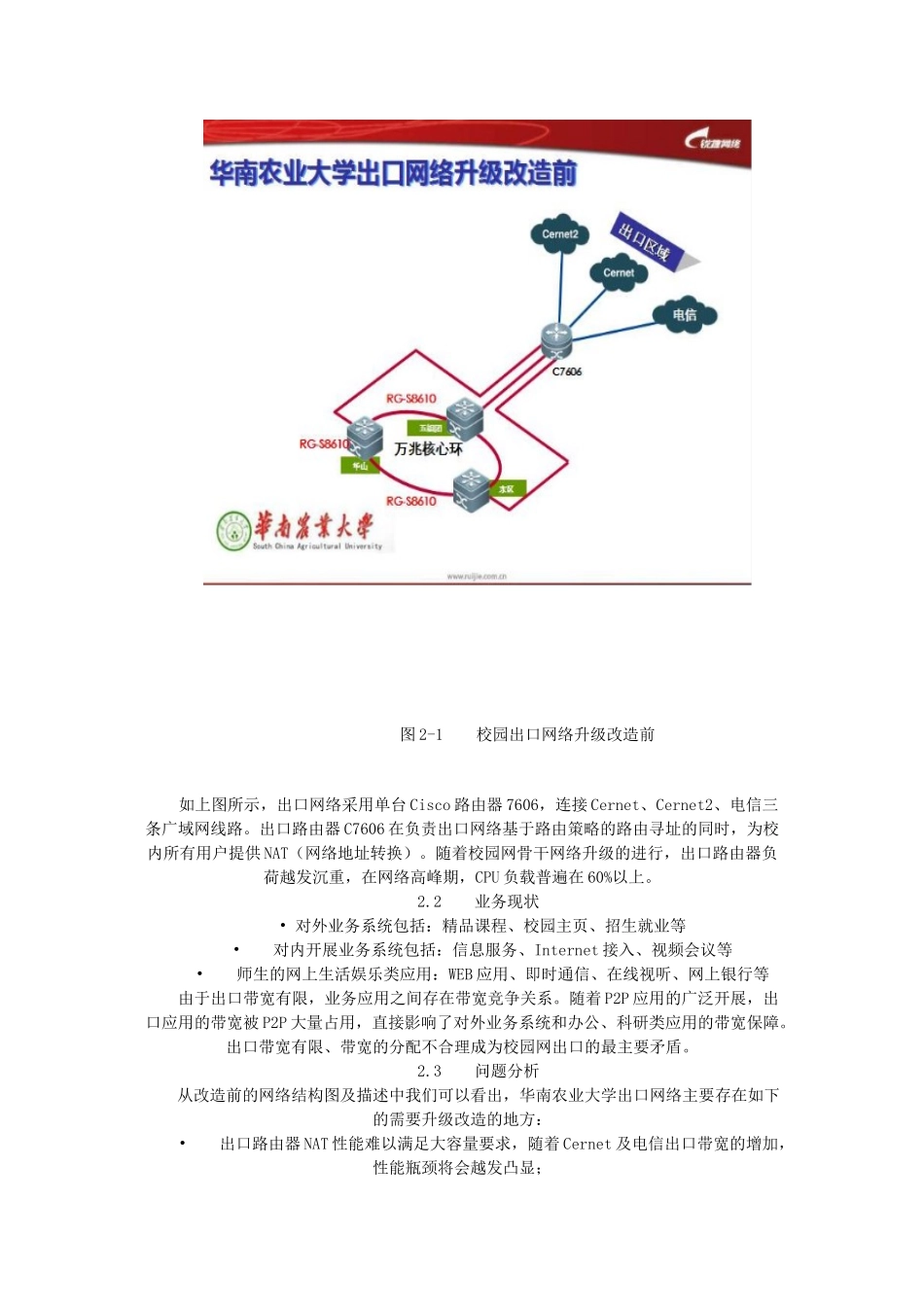

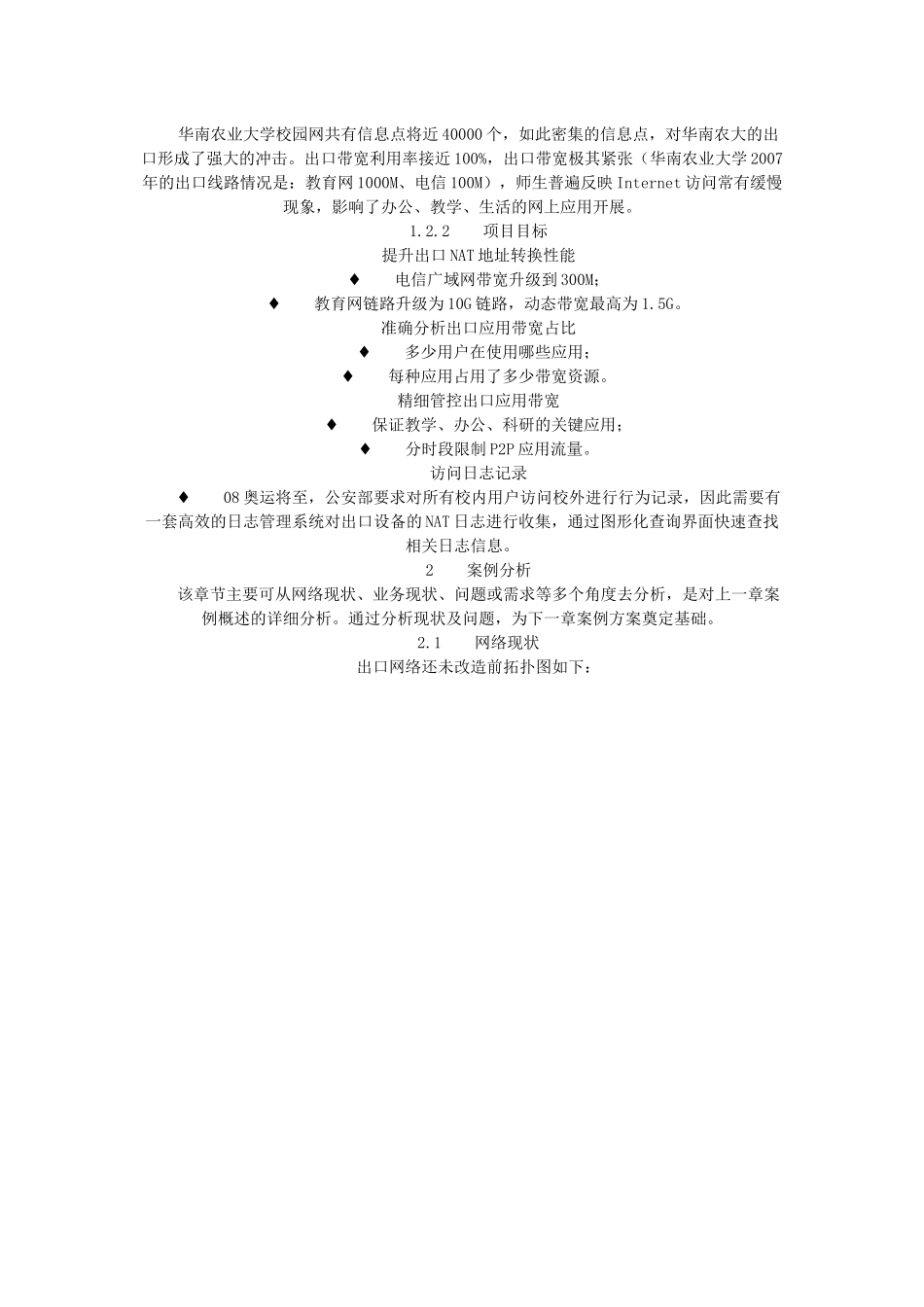

高校校园网出口解决方案最佳实践-华南农业大学展示^锐捷公司项目展示~不为参赛~只想展示1.2.1项目背景2007年，锐捷网络携手华南农业大学，进行了万兆校园网升级改造：图1-1华南农业大学全网拓扑图•骨干网升级为10G网络。学校任何重要区域到服务区群和出口路由器均为万兆链路；•多核心、圆锥形骨干网设计。学校任何重要区域到服务器群和出口均只有1跳路由；•四层架构，区域汇聚双归属设计。从架构上充分保证网络稳定可靠；•全网的统一身份认证。基于SAM系统的用户管理，以及符合学校特色的大量二次开发。在骨干网络改造中，华山、东区、五组团三个区域增加了三台核心交换机RG-S8610，组成万兆环网，承担华南农业大学核心网，同时三台核心交换机与出口路由器CiscoC7606组成圆锥形的网络框架，万兆骨干数据流积聚于出口路由器。万兆骨干的升级，使得校内流量剧增，校内带宽瓶颈得到很好的解决，同时也给出口网络带来了新的调整。华南农业大学校园网共有信息点将近40000个，如此密集的信息点，对华南农大的出口形成了强大的冲击。出口带宽利用率接近100%，出口带宽极其紧张（华南农业大学2007年的出口线路情况是：教育网1000M、电信100M），师生普遍反映Internet访问常有缓慢现象，影响了办公、教学、生活的网上应用开展。1.2.2项目目标提升出口NAT地址转换性能♦电信广域网带宽升级到300M；♦教育网链路升级为10G链路，动态带宽最高为1.5G。准确分析出口应用带宽占比♦多少用户在使用哪些应用；♦每种应用占用了多少带宽资源。精细管控出口应用带宽♦保证教学、办公、科研的关键应用；♦分时段限制P2P应用流量。访问日志记录♦08奥运将至，公安部要求对所有校内用户访问校外进行行为记录，因此需要有一套高效的日志管理系统对出口设备的NAT日志进行收集，通过图形化查询界面快速查找相关日志信息。2案例分析该章节主要可从网络现状、业务现状、问题或需求等多个角度去分析，是对上一章案例概述的详细分析。通过分析现状及问题，为下一章案例方案奠定基础。2.1网络现状出口网络还未改造前拓扑图如下：图2-1校园出口网络升级改造前如上图所示，出口网络采用单台Cisco路由器7606，连接Cernet、Cernet2、电信三条广域网线路。出口路由器C7606在负责出口网络基于路由策略的路由寻址的同时，为校内所有用户提供NAT（网络地址转换）。随着校园网骨干网络升级的进行，出口路由器负荷越发沉重，在网络高峰期，CPU负载普遍在60%以上。2.2业务现状•对外业务系统包括：精品课程、校园主页、招生就业等•对内开展业务系统包括：信息服务、Internet接入、视频会议等•师生的网上生活娱乐类应用：WEB应用、即时通信、在线视听、网上银行等由于出口带宽有限，业务应用之间存在带宽竞争关系。随着P2P应用的广泛开展，出口应用的带宽被P2P大量占用，直接影响了对外业务系统和办公、科研类应用的带宽保障。出口带宽有限、带宽的分配不合理成为校园网出口的最主要矛盾。2.3问题分析从改造前的网络结构图及描述中我们可以看出，华南农业大学出口网络主要存在如下的需要升级改造的地方：•出口路由器NAT性能难以满足大容量要求，随着Cernet及电信出口带宽的增加，性能瓶颈将会越发凸显；•出口带宽应用无法辨别，无法获知各种应用对出口带宽的占用比例，从而无法提供有效的数据分析以便于针对各应用定制带宽控制策略；•关键业务应用系统（如，视频会议、精品课程、网上招生等）的带宽无法保障；•无法有效、动态、分时段的对各种应用进行合理的带宽分配，降低P2P应用对带宽的大量占用；•通过通用的SYSLOG系统记录出口NAT信息，查找相关日志犹如大海捞针。3案例方案3.1方案原则在本项目实施中，锐捷网络遵循如下的原则：•高速-通过出口设备及带宽升级，为校园网出口有效提速；•智能-对出口各种应用进行精确的智能识别；•精细-对出口进行基于用户及应用的精细化带宽管控；•易管理-通过图形化界面可简单、快速的查找相关用户的访问日志。3.2方案思路针对华南农业大学出口网络存在的矛盾，锐捷网络在充分调研并论证的基础上，确定了以下改造思路：•出口广域网链路带宽升级；•策略路由与NAT功能分离...
