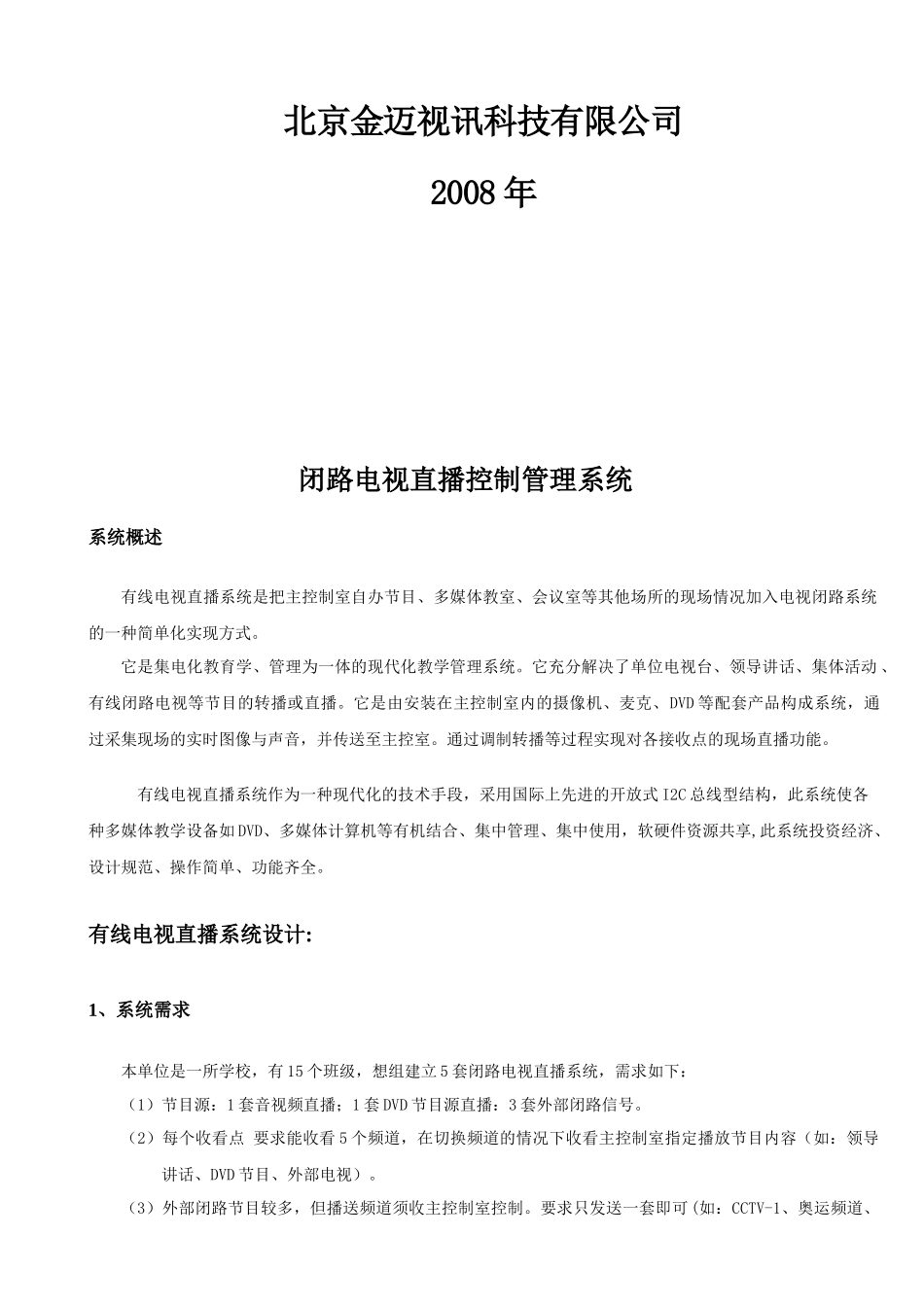

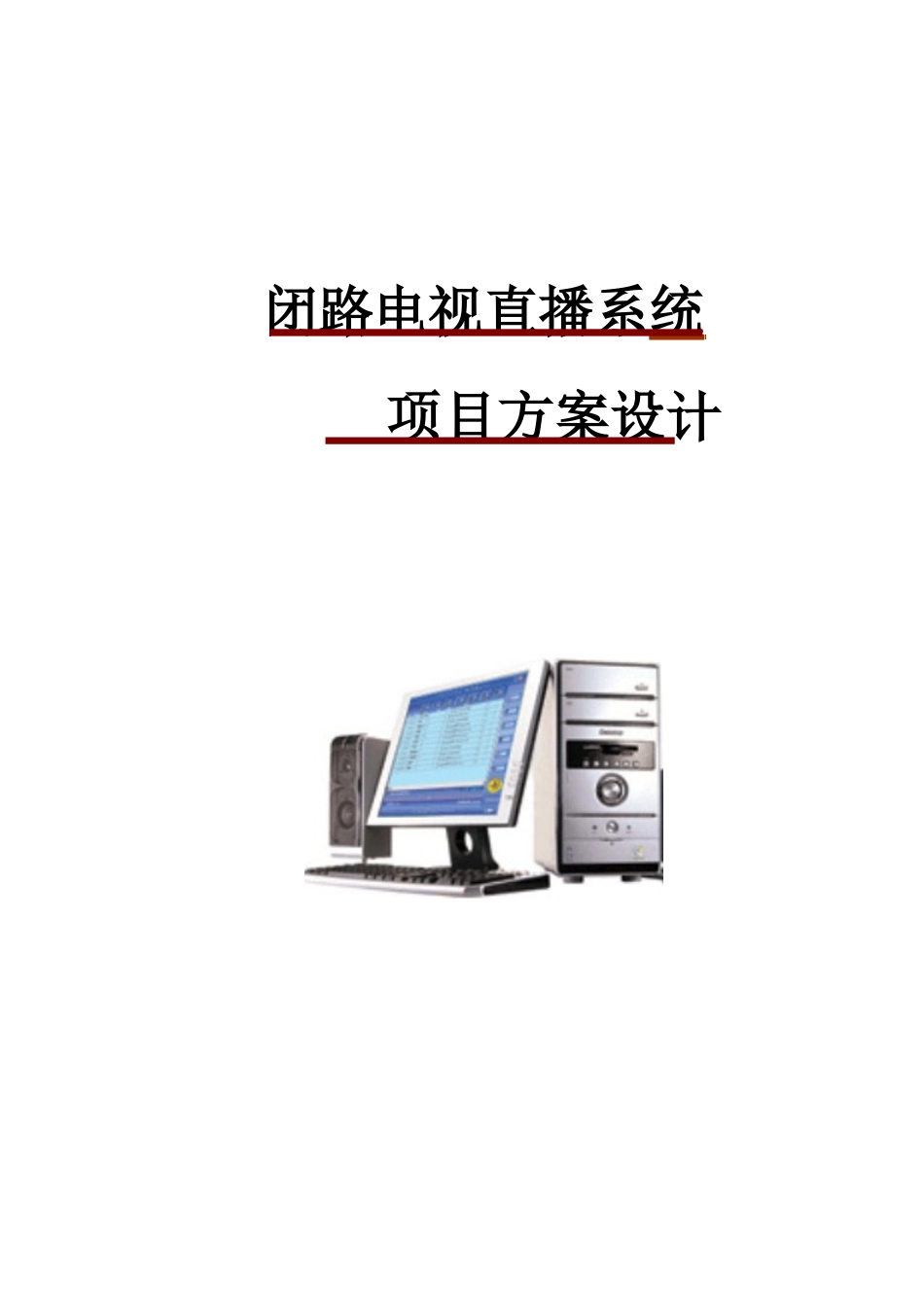

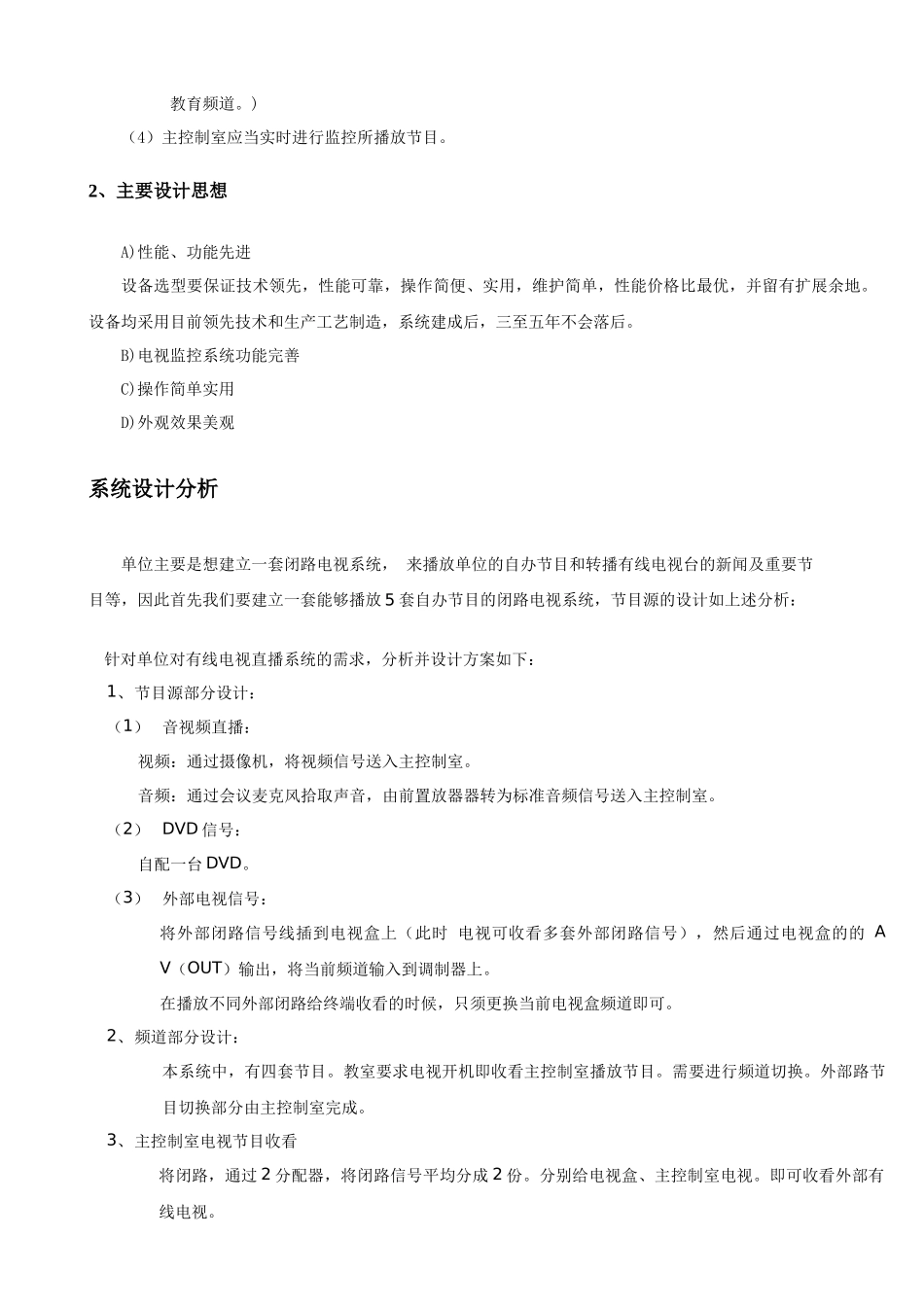

闭路电视直播系统项目方案设计北京金迈视讯科技有限公司2008年闭路电视直播控制管理系统系统概述有线电视直播系统是把主控制室自办节目、多媒体教室、会议室等其他场所的现场情况加入电视闭路系统的一种简单化实现方式。它是集电化教育学、管理为一体的现代化教学管理系统。它充分解决了单位电视台、领导讲话、集体活动、有线闭路电视等节目的转播或直播。它是由安装在主控制室内的摄像机、麦克、DVD等配套产品构成系统，通过采集现场的实时图像与声音，并传送至主控室。通过调制转播等过程实现对各接收点的现场直播功能。有线电视直播系统作为一种现代化的技术手段，采用国际上先进的开放式I2C总线型结构，此系统使各种多媒体教学设备如DVD、多媒体计算机等有机结合、集中管理、集中使用，软硬件资源共享,此系统投资经济、设计规范、操作简单、功能齐全。有线电视直播系统设计:1、系统需求本单位是一所学校，有15个班级，想组建立5套闭路电视直播系统，需求如下：（1）节目源：1套音视频直播；1套DVD节目源直播：3套外部闭路信号。（2）每个收看点要求能收看5个频道，在切换频道的情况下收看主控制室指定播放节目内容（如：领导讲话、DVD节目、外部电视）。（3）外部闭路节目较多，但播送频道须收主控制室控制。要求只发送一套即可(如：CCTV-1、奥运频道、教育频道。)（4）主控制室应当实时进行监控所播放节目。2、主要设计思想A)性能、功能先进设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备均采用目前领先技术和生产工艺制造，系统建成后，三至五年不会落后。B)电视监控系统功能完善C)操作简单实用D)外观效果美观系统设计分析单位主要是想建立一套闭路电视系统，来播放单位的自办节目和转播有线电视台的新闻及重要节目等，因此首先我们要建立一套能够播放5套自办节目的闭路电视系统，节目源的设计如上述分析：针对单位对有线电视直播系统的需求，分析并设计方案如下：1、节目源部分设计：（1）音视频直播：视频：通过摄像机，将视频信号送入主控制室。音频：通过会议麦克风拾取声音，由前置放器器转为标准音频信号送入主控制室。（2）DVD信号：自配一台DVD。（3）外部电视信号：将外部闭路信号线插到电视盒上（此时电视可收看多套外部闭路信号），然后通过电视盒的的AV（OUT）输出，将当前频道输入到调制器上。在播放不同外部闭路给终端收看的时候，只须更换当前电视盒频道即可。2、频道部分设计：本系统中，有四套节目。教室要求电视开机即收看主控制室播放节目。需要进行频道切换。外部路节目切换部分由主控制室完成。3、主控制室电视节目收看将闭路，通过2分配器，将闭路信号平均分成2份。分别给电视盒、主控制室电视。即可收看外部有线电视。系统主要功能：接收外部有线电视节目系统可接收外部有线电视系统的全部频道，有选择性的播放到单位的电视系统中，达到控制管理功能。现场直播系统可将现场实况、讲话通知、家长会等电视信号覆盖到全部或部分频道，并直播到全部或部分电视机。系统硬件平台“闭路电视控制管理系统”主要由中心控制室和电视机构成。主要设备功能说明1）调制器调制器是闭路电视系统中的核心设备。它将视、音频信号调制成射频信号，通过混合器将多路调制信号混入到系统中，再由射频电缆传输到接收端，供电视机接收。原则上需要接收多少套节目，就要设计多少台调制器。本系统采用美国PBI邻频调制器。PBI-2000MB通用型有线电视前端邻频调制器采用射频调制技术，可将音视频信号调制成射频RF电视信号，采用晶振稳频和频率合成技术，频率稳定性好；采用特殊滤波技术，寄生分量少；输出电平可达113dBμV以上。技术参数：美国PBI-2000MB(每个节目源对应一台调制器）输出频率范围：87-108MHz，0.1MHz步进；输出载频允许偏差：±1KHz；额定输出电平：115dBV；输出电平可调范围：0~-20dB；射频输出阻抗：75Ω；射频输出端反射损耗：≥12dB；寄生输出抑制比：≥60dB；音频预加重：50s；音频频偏：±75KHz；音频输入阻抗：600Ω；音频输入电平：0dBm±6dB；音频频响：±1dB；音频信噪比：≥60dB；寄生调...
