福州艺术学校模板施工方案(完成)VIP免费

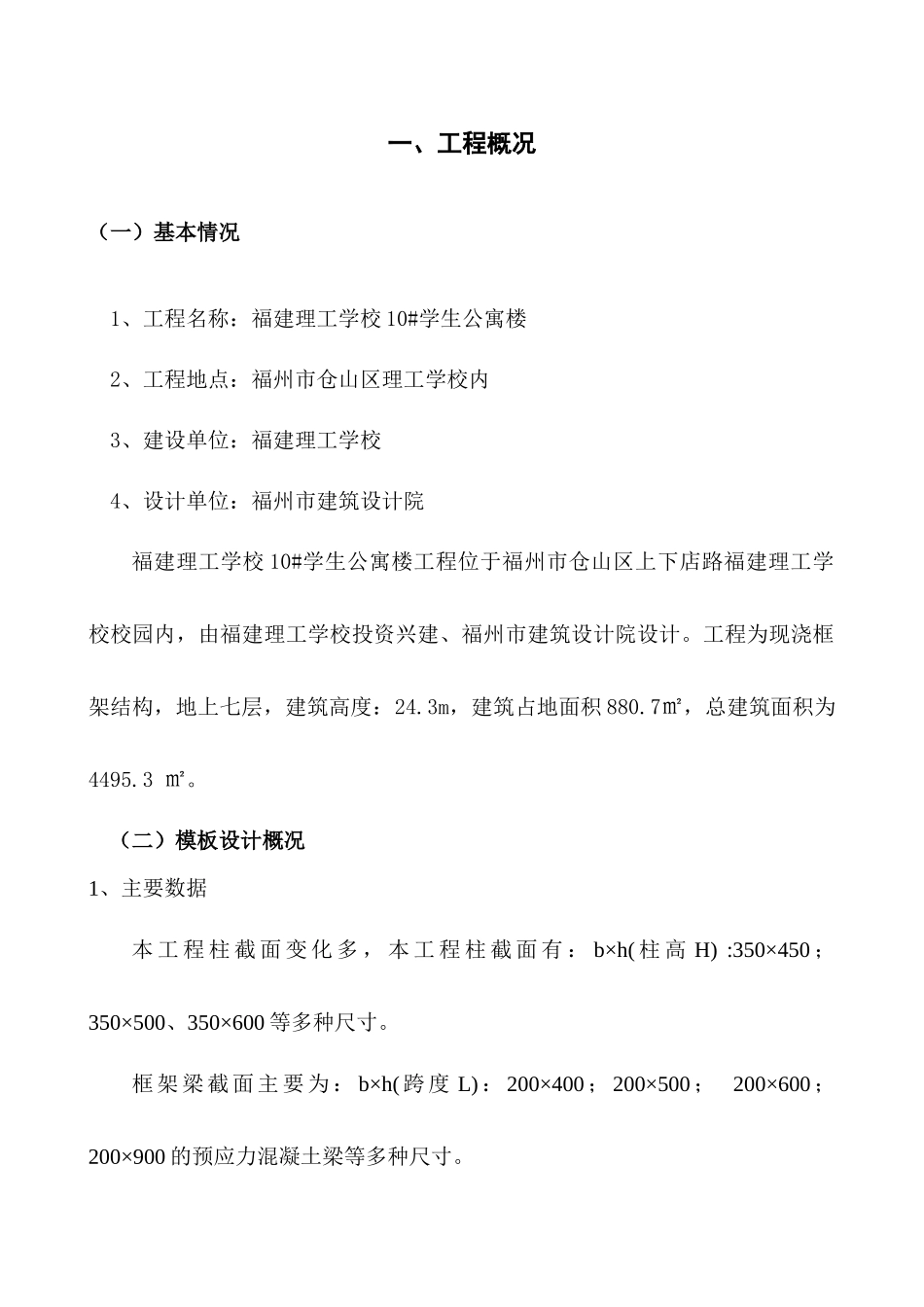

一、工程概况（一）基本情况1、工程名称：福建理工学校10#学生公寓楼2、工程地点：福州市仓山区理工学校内3、建设单位：福建理工学校4、设计单位：福州市建筑设计院福建理工学校10#学生公寓楼工程位于福州市仓山区上下店路福建理工学校校园内，由福建理工学校投资兴建、福州市建筑设计院设计。工程为现浇框架结构，地上七层，建筑高度：24.3m，建筑占地面积880.7㎡，总建筑面积为4495.3㎡。（二）模板设计概况1、主要数据本工程柱截面变化多，本工程柱截面有：b×h(柱高H):350×450；350×500、350×600等多种尺寸。框架梁截面主要为：b×h(跨度L)：200×400；200×500；200×600；200×900的预应力混凝土梁等多种尺寸。板厚分别为100、110厚等，大部分板厚为100厚。二、模板方案选择本工程所用模板面板采用918㎜×1830㎜×18㎜胶合板，柱箍采用100㎜×100㎜方木与Φ10对拉螺栓，梁模板横楞、竖楞采用100㎜×100㎜方木，楼板搁栅采用100㎜×100㎜方木，支撑系统采用扣件式钢管架，钢管规格为Ø48×3.0mm，支撑间距600。三、编制依据1、福建理工学校10#学生公寓楼项目建设工程项目设计图纸。2、福州市建设局相关的文件规定：闽建（2008）32号通知。3、《建筑模板施工安全技术规范》（JGJ162-2008）4、《混凝土结构工程施工质量验收规范》（GB50204--2002）；5、《钢框胶合板模板技术规程》（JGJ96-95）；6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）；7、《建筑施工计算手册》（ISBN7-112-04626-2）四、施工准备4.1技术准备：熟悉审查图纸、学习有关规程、规范项目经理部技术负责人组织项目经理部技术、施工人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协商解决，取得一致意见后，办理图纸会审纪要，作为施工图的变更依据和施工依据熟悉各部位截面尺寸、标高、制定模板施工方案，同时组织相关人员学习规范规程。从而提高管理人员的管理水平和岗位技能水平，保证了模板工程的施工质量与进度，防止了返工、误工引起了不必要的损失。根据施工进度计划及施工流水段划分进行劳动力安排，主要劳动力分工及数量如下表：劳动力准备一览表序号施工部位工种地下室上部结构梁板柱梁板柱1木工402040202电焊工543电工214.2机具准备机具及工具准备一览表名称规格功率数量锤子重量0.25、0.5㎏/500个单头扳手开口宽（㎜）：17～19、22～24/平刨MB-5033KW2台手电钻//8把台钻VV508S520W2台手提电锯M-651A1.05KW4台手提电刨/0.45KW4台压刨MB1065/2台活动扳手最大开口宽65㎜//手电钻钻头直径12～20㎜/12个空压机1立方/2台钢丝钳长150、175㎜//砂轮切割机配套/2个水准仪S3/1台垂铅仪J3/1台水平尺长450、500、550㎜//钢卷尺50M、30M、5M//直尺2～3M//工程检测尺2M//4.3材料准备上部结构配二套半模板。模板材料施工计划表序号名称规格单位数量备注1胶合板18×915×1830片20002方木100×100（4m）M20003顶托/个10004钢管/吨305止水螺栓/个10006穿腹螺栓/个10007铁钉/吨1.0五、施工工艺及预防措施（一）基础模板基础承台侧模均采用砖模。（普通砖MU7.5水泥砂浆砖砌成模，20㎜厚1：2水泥砂浆抹面）。（二）柱模板安装1、按图纸尺寸制作侧模板后，按放线位置钉好压脚板再安装柱模板，两垂直方向加设斜拉顶撑，校正垂直度及柱顶对角线。2、安装柱箍：柱箍应根据柱模尺寸、侧压力的大小等因素进行设计选择。3、防止胀模、断面尺寸鼓出、漏浆、混凝土不密实，或蜂窝麻面、偏斜、柱身扭曲的现象。4、预防措施：．根据规定的柱箍间距要求钉牢固；．成排柱模支模时，应先立两端柱模，校直与复核位置无误后，顶部拉通长线，再立中间柱模；．四周斜撑要牢固。（三）梁模板安装1、在柱子上弹出轴线、梁位置和水平线，钉柱头模板。2、梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。梁起拱高度具体要求如下：当梁跨度≥6m，梁起拱高度为梁跨度的0.1%~0.3%。3、支撑楼层高度大于4.5m时，钢管架应加设水平加固杆，水平加固应在满堂脚手架的周边顶层、底层及中间每5列...
