挡土墙钢筋工程施工方案VIP免费

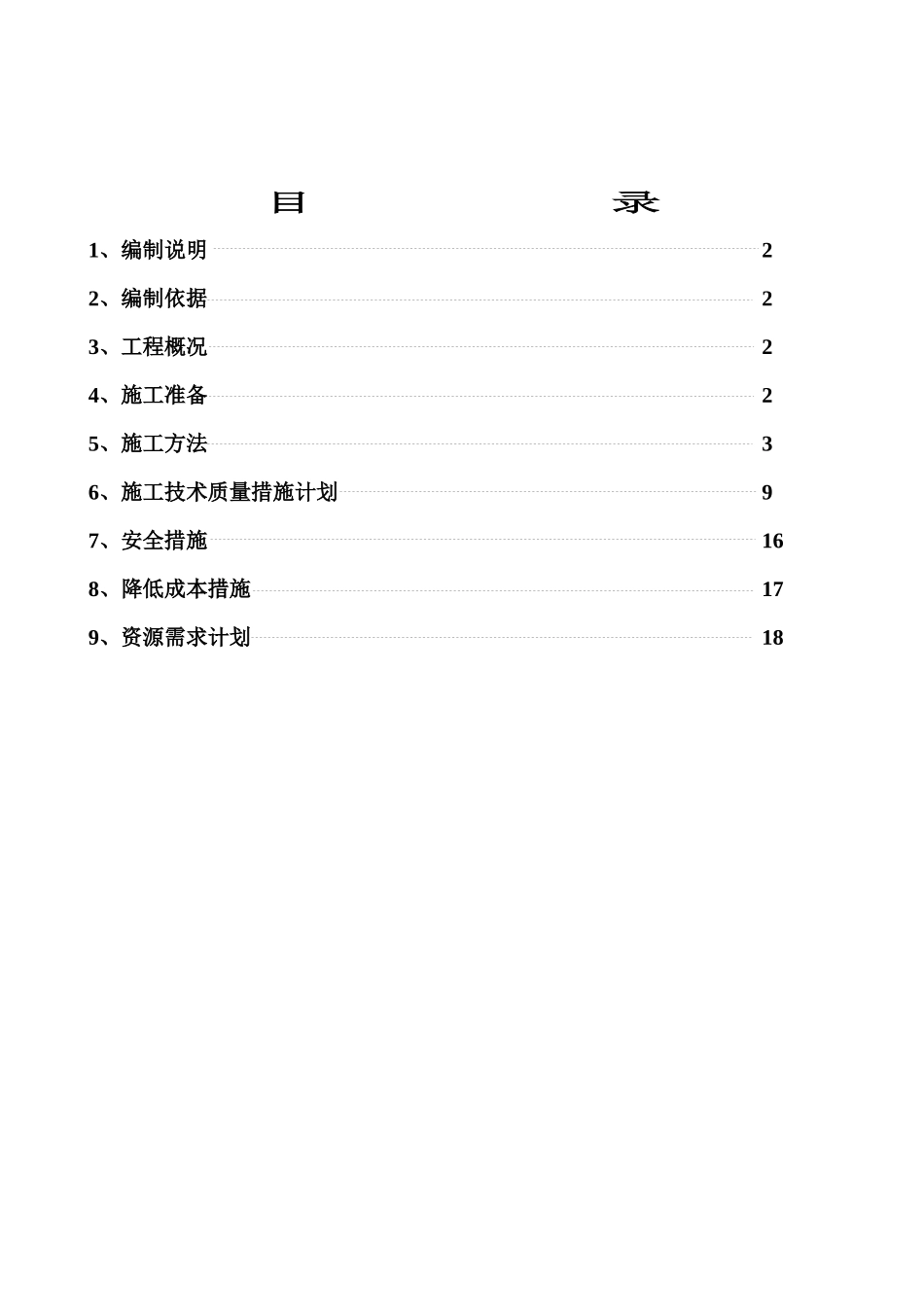

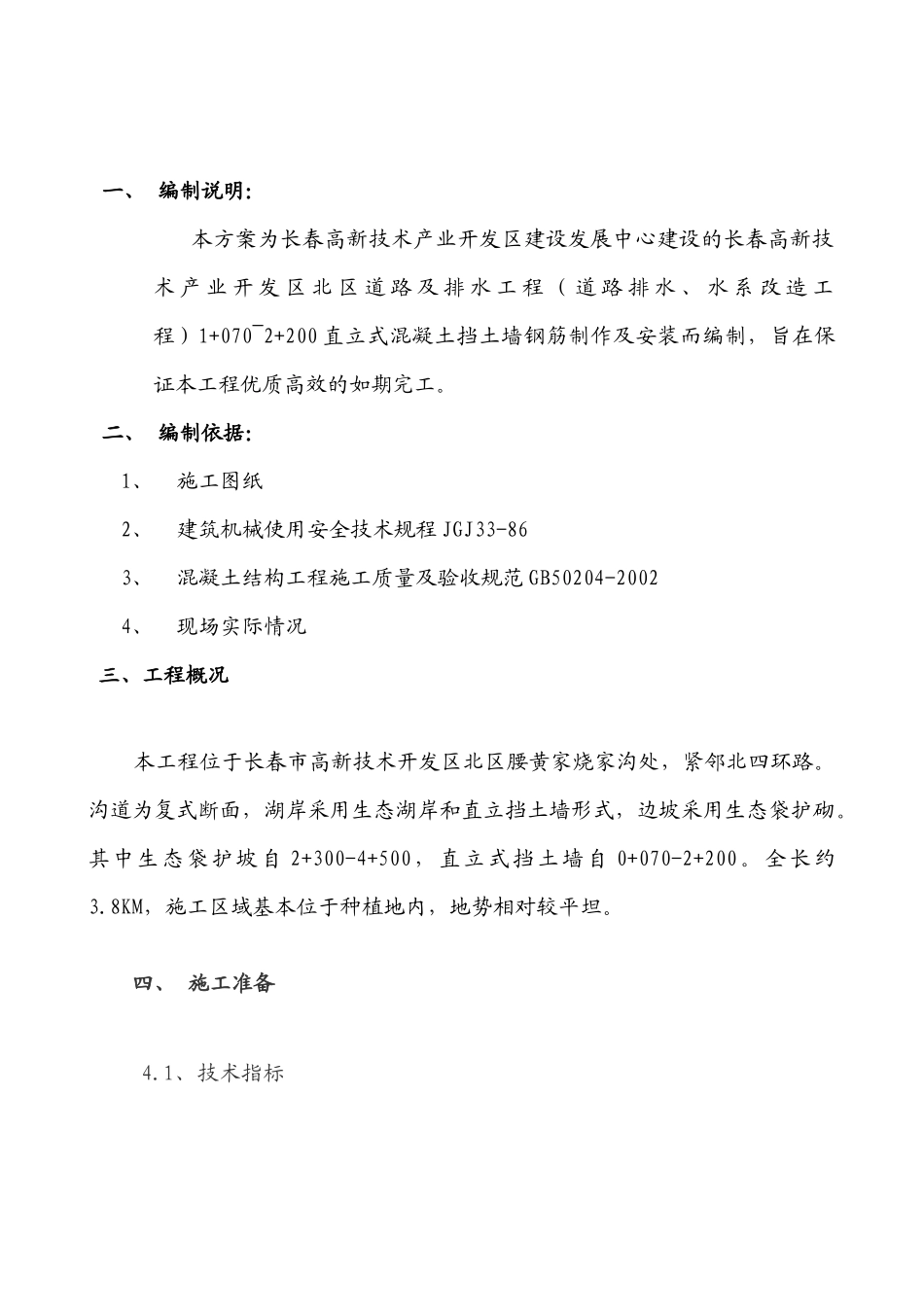

目录1、编制说明22、编制依据23、工程概况24、施工准备25、施工方法36、施工技术质量措施计划97、安全措施168、降低成本措施179、资源需求计划18一、编制说明：本方案为长春高新技术产业开发区建设发展中心建设的长春高新技术产业开发区北区道路及排水工程（道路排水、水系改造工程）1+070~2+200直立式混凝土挡土墙钢筋制作及安装而编制，旨在保证本工程优质高效的如期完工。二、编制依据：1、施工图纸2、建筑机械使用安全技术规程JGJ33-863、混凝土结构工程施工质量及验收规范GB50204-20024、现场实际情况三、工程概况本工程位于长春市高新技术开发区北区腰黄家烧家沟处，紧邻北四环路。沟道为复式断面，湖岸采用生态湖岸和直立挡土墙形式，边坡采用生态袋护砌。其中生态袋护坡自2+300-4+500，直立式挡土墙自0+070-2+200。全长约3.8KM，施工区域基本位于种植地内，地势相对较平坦。四、施工准备4.1、技术指标自1+070-2+200共计1130m范围内均为直立式挡土墙，共计混凝土浇筑量约15000m3，该段墙高4.2m，呈倒悬臂式，墙体底宽60cm，顶部宽30cm。1#钢筋采用HRB335，其他钢筋采用HPB235，HPB钢筋弯钩长度取6.25倍钢筋直径，钢筋保护层厚度5.0cm，HRB335钢筋锚固长度为35d，HPB235钢筋锚固长度为30d，挡土墙钢筋在遇到排水管、涵洞时根据实际情况调整钢筋和受力钢筋的长度、数量、位置。4.2、施工段划分由于全线施工面较长，且遇到地下水位高、面临雨季等难题，我公司为保证质量、工期，经研究决定，将1+070-2+200共计分成三个施工面同时施工，最大程度确保人力、物力满足既定工期需求，施工段划分为：1+070-1+400；1+400-1+800；1+800-2+200。4.3、施工条件准备4.3.1钢筋下料制作前，对已进场钢筋进行数量、质量检查，配合监理部门对钢筋进行了取样检测，并有刚才复试报告。4.3.2钢筋加工机械到位、加工场地平整，原材料及加工完成的成品钢筋堆放位置划分。4.3.3施工图纸到位，并进行图纸会审。4.3.4基础钢筋绑扎前对基槽垫层、钢筋位置线进行验收。五、施工方法5.1、施工顺序基础钢筋绑扎：基础放线→弹钢筋位置线→铺设底层钢筋→机械连接→放垫块→检查验收→安放上层钢筋支架→标识上层钢筋网间距→铺设上层钢筋柱、墙、暗柱插筋→申报隐检→隐检签证→转入下道工序。挡土墙墙体钢筋绑扎修整预留搭接筋→绑扎、搭接竖筋→画横筋分档标志→绑二根横筋画竖筋分档标志→绑横、竖筋及拉结筋。5.2、施工方法本工程基础网片横向短筋为Φ16@200，纵向通长钢筋为Φ12@200。墙体钢筋：内侧竖向筋为Φ12@200，水平筋为Φ10@200；外侧竖向筋Φ16@200，水平钢筋为Φ12@200。5.2.1、钢筋加工5.2.1.1钢筋加工前，应先去除钢筋上的铁锈，油渍等杂物。5.2.1.2、钢筋加工要严格按料表进行，料表上应按设计和规范要求，注明需加工钢筋的型号、形状、尺寸及使用部位和数量。5.2.1.3、根据钢筋使用部位、接头形式、接头比例合理配料，加工时，要本着“长料长用、短料短用、长短搭配”的原则，不得随意切断整根钢筋。5.2.1.4、弯曲钢筋时，要用机械冷弯，不得用气焊烤弯。5.2.1.5、I级圆盘钢筋加工前，应先调直去锈，调直时，要严格控制其冷拉率。5.2.1.6、I级钢筋的末端需做180°的弯钩。5.2.1.7、箍筋加工时，弯曲部分需确保135°，平直部分长度为10d，且箍筋双肢相互平行。5.2.1.8、钢筋的半成品加工质量、定位梯，定位卡具、马凳等需提前加工并进行预检，确保尺寸准确。5.2.1.9、加工好的钢筋半成品要在现场指定范围内堆放，且挂牌标识，注明钢筋的型号、尺寸、使用部位及数量，防止使用时发生误用。5.2.2。、基础钢筋绑扎5.2.2.1、基础钢筋绑扎前，先在基础垫层上按设计要求钢筋间距，用铁红粉或墨斗弹出钢筋位置线。5.2.2.2、底板下层网片采用砼同标号的砂浆垫块，上层钢筋网片采用马凳，保证钢筋网片的架空高度。马凳采用Ф16的钢筋，间距1.2m，呈梅花型布置，高度为板厚-保护层厚度-上排钢筋直径，凳支撑间距800mm，凳底宽3000mm.5.2.2.3、基础网片绑扎完毕后，根据已画好的墙体钢筋位置线，安装墙体插筋，并在基础混凝土顶标高以上20cm处绑扎一道水平筋，控制竖向筋位置。5.2.3、挡土墙钢筋绑...
