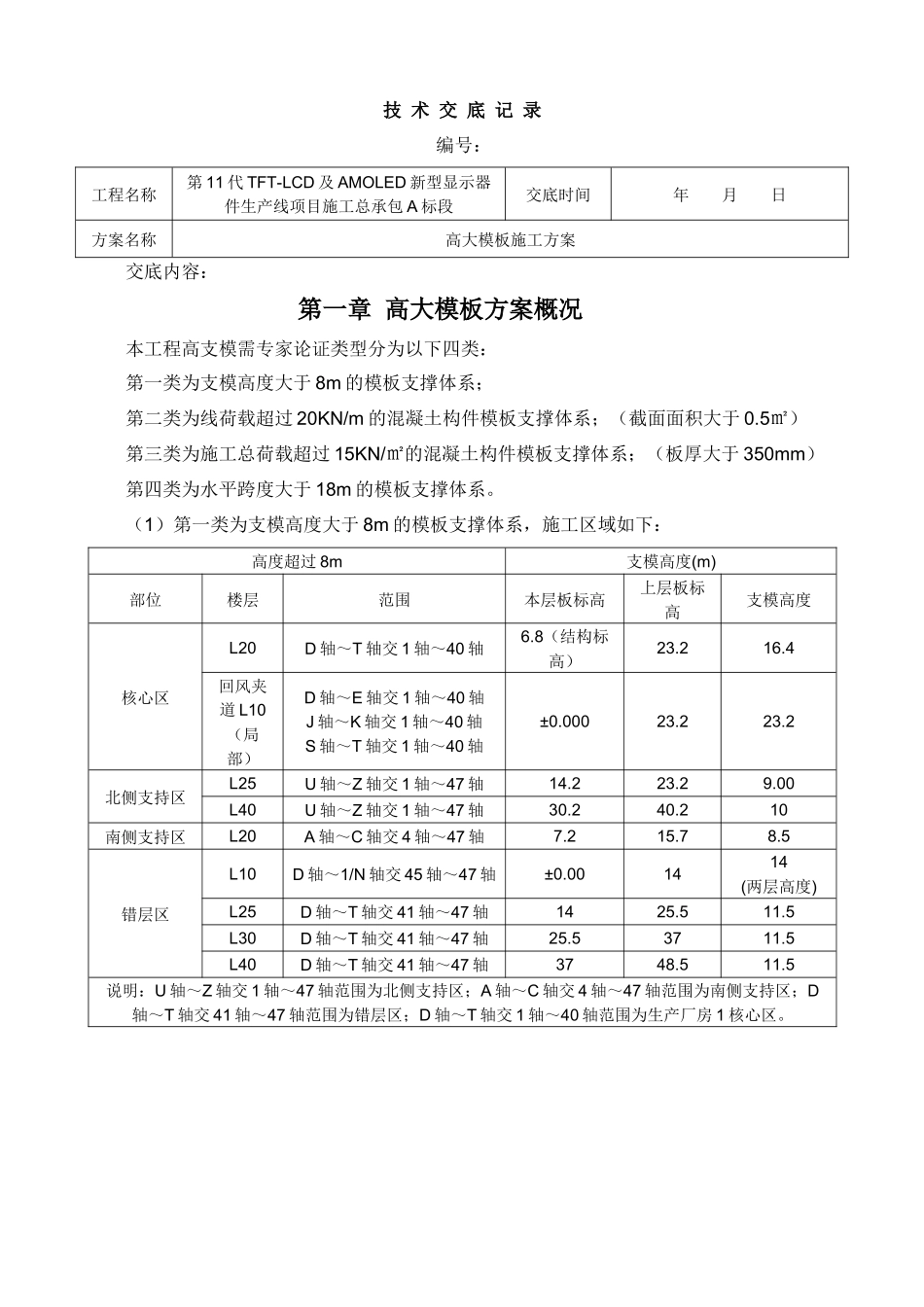

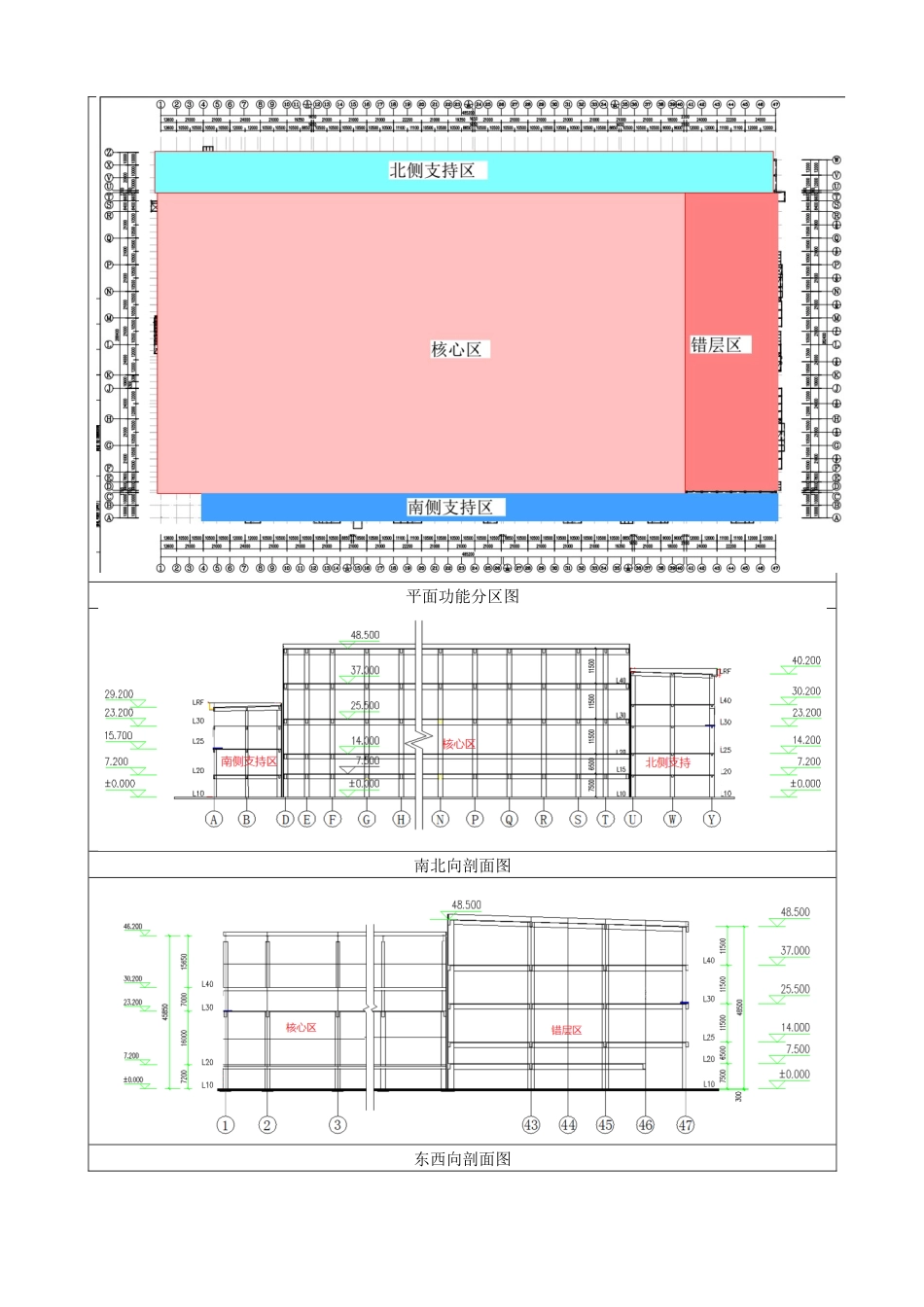

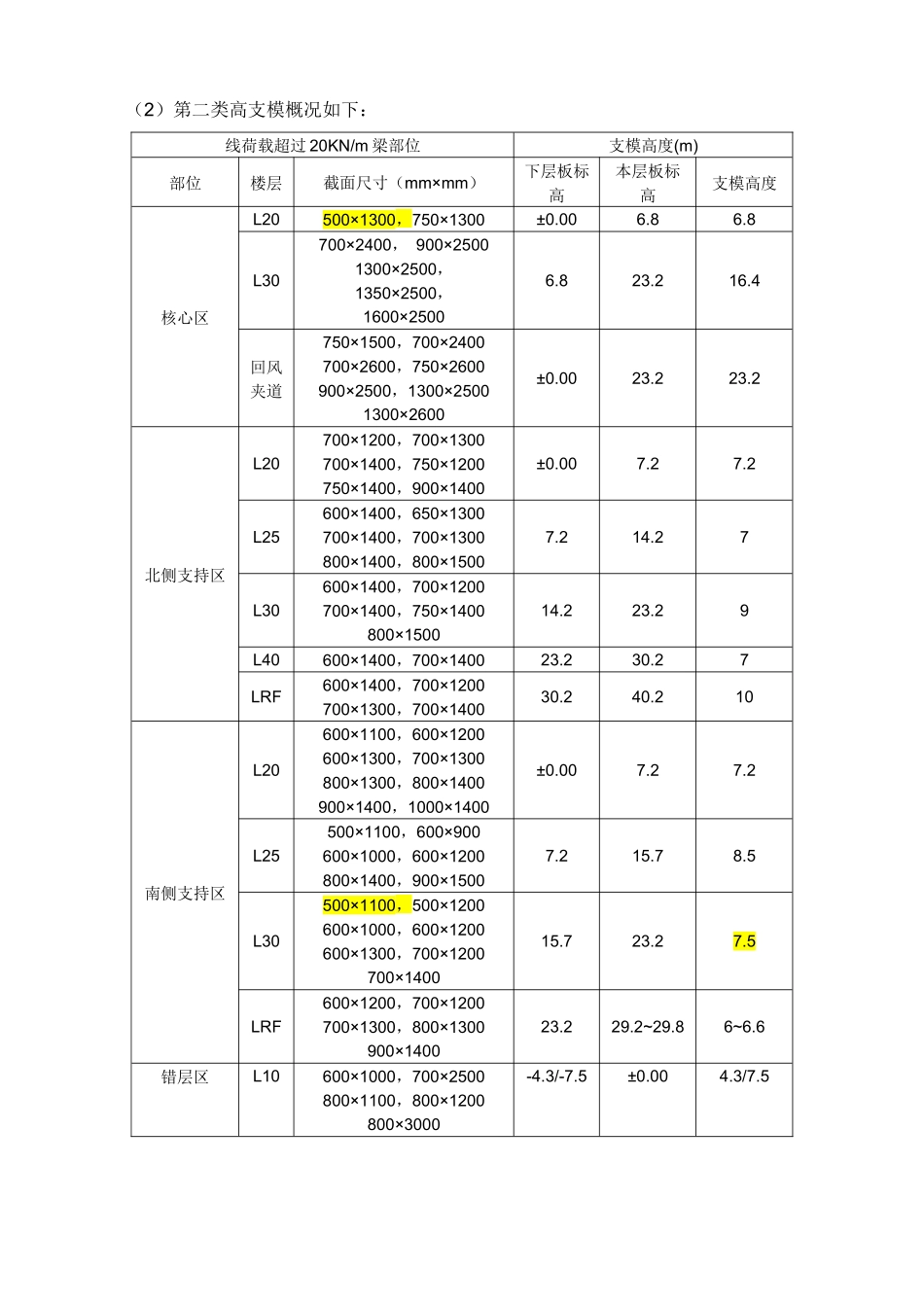

技术交底记录编号：工程名称第11代TFT-LCD及AMOLED新型显示器件生产线项目施工总承包A标段交底时间年月日方案名称高大模板施工方案交底内容：第一章高大模板方案概况本工程高支模需专家论证类型分为以下四类：第一类为支模高度大于8m的模板支撑体系；第二类为线荷载超过20KN/m的混凝土构件模板支撑体系；（截面面积大于0.5㎡）第三类为施工总荷载超过15KN/㎡的混凝土构件模板支撑体系；（板厚大于350mm）第四类为水平跨度大于18m的模板支撑体系。（1）第一类为支模高度大于8m的模板支撑体系，施工区域如下：高度超过8m支模高度(m)部位楼层范围本层板标高上层板标高支模高度核心区L20D轴～T轴交1轴～40轴6.8（结构标高）23.216.4回风夹道L10（局部）D轴～E轴交1轴～40轴J轴～K轴交1轴～40轴S轴～T轴交1轴～40轴±0.00023.223.2北侧支持区L25U轴～Z轴交1轴～47轴14.223.29.00L40U轴～Z轴交1轴～47轴30.240.210南侧支持区L20A轴～C轴交4轴～47轴7.215.78.5错层区L10D轴～1/N轴交45轴～47轴±0.001414(两层高度)L25D轴～T轴交41轴～47轴1425.511.5L30D轴～T轴交41轴～47轴25.53711.5L40D轴～T轴交41轴～47轴3748.511.5说明：U轴～Z轴交1轴～47轴范围为北侧支持区；A轴～C轴交4轴～47轴范围为南侧支持区；D轴～T轴交41轴～47轴范围为错层区；D轴～T轴交1轴～40轴范围为生产厂房1核心区。平面功能分区图南北向剖面图东西向剖面图（2）第二类高支模概况如下：线荷载超过20KN/m梁部位支模高度(m)部位楼层截面尺寸（mm×mm）下层板标高本层板标高支模高度核心区L20500×1300，750×1300±0.006.86.8L30700×2400，900×25001300×2500，1350×2500，1600×25006.823.216.4回风夹道750×1500，700×2400700×2600，750×2600900×2500，1300×25001300×2600±0.0023.223.2北侧支持区L20700×1200，700×1300700×1400，750×1200750×1400，900×1400±0.007.27.2L25600×1400，650×1300700×1400，700×1300800×1400，800×15007.214.27L30600×1400，700×1200700×1400，750×1400800×150014.223.29L40600×1400，700×140023.230.27LRF600×1400，700×1200700×1300，700×140030.240.210南侧支持区L20600×1100，600×1200600×1300，700×1300800×1300，800×1400900×1400，1000×1400±0.007.27.2L25500×1100，600×900600×1000，600×1200800×1400，900×15007.215.78.5L30500×1100，500×1200600×1000，600×1200600×1300，700×1200700×140015.723.27.5LRF600×1200，700×1200700×1300，800×1300900×140023.229.2~29.86~6.6错层区L10600×1000，700×2500800×1100，800×1200800×3000-4.3/-7.5±0.004.3/7.5L20600×1100，700×1100800×1100，800×12001000×1400，1200×17001350×1700，1350×2000±0.007.57.5L25600×1000，600×1100700×1100，800×11001000×1400，1200×17007.514.06.5L30600×1100，700×1100800×1200，1000×14001200×1700，1350×170014.025.511.5L40600×1000，600×1100800×1200，1000×14001200×1600，1200×17001350×160025.537.011.5LR1800×1100，800×12001100×1400，1100×170037.048.511.5（3）第三类高支模概况如下：本工程生产厂房1核心区L40层华夫楼板梁板厚度为800mm，华夫板的空洞率约为30%，则华夫板单位面积等效楼板厚度为560mm，支模高度为6.2m，华夫板施工面荷载超过15KN/㎡。（4）第四类高支模概况如下：根据图纸轴网网距，生产厂房1核心区2轴～40轴、F轴～H轴、H轴～J轴、K轴～L轴、L轴～T轴柱网间距分别为21m、21m、24m、24m、21m，混凝土梁跨度分别为19.2m、19.2m、22.3m、22.3m、19.2m。以上部位主要大跨度梁截面尺寸为1300mm×2500mm、700mm×2400mm，梁底支模净高度约13.9m。生产厂房1错层区41轴～47轴柱网间距分别为24m、22.2m、24m，混凝土梁跨度分别为22.95m、21.0m、22.8m。以上部位主要大跨度梁截面尺寸为1100mm×1700mm、1200mm×1700mm、1350mm×2000mm。第二章施工工艺技术第一节模板支撑体系选型1架体选型序号部位选型1生产厂房核心生产区碗扣式钢管架2生产厂房回风夹道碗扣式钢管架3北侧...
