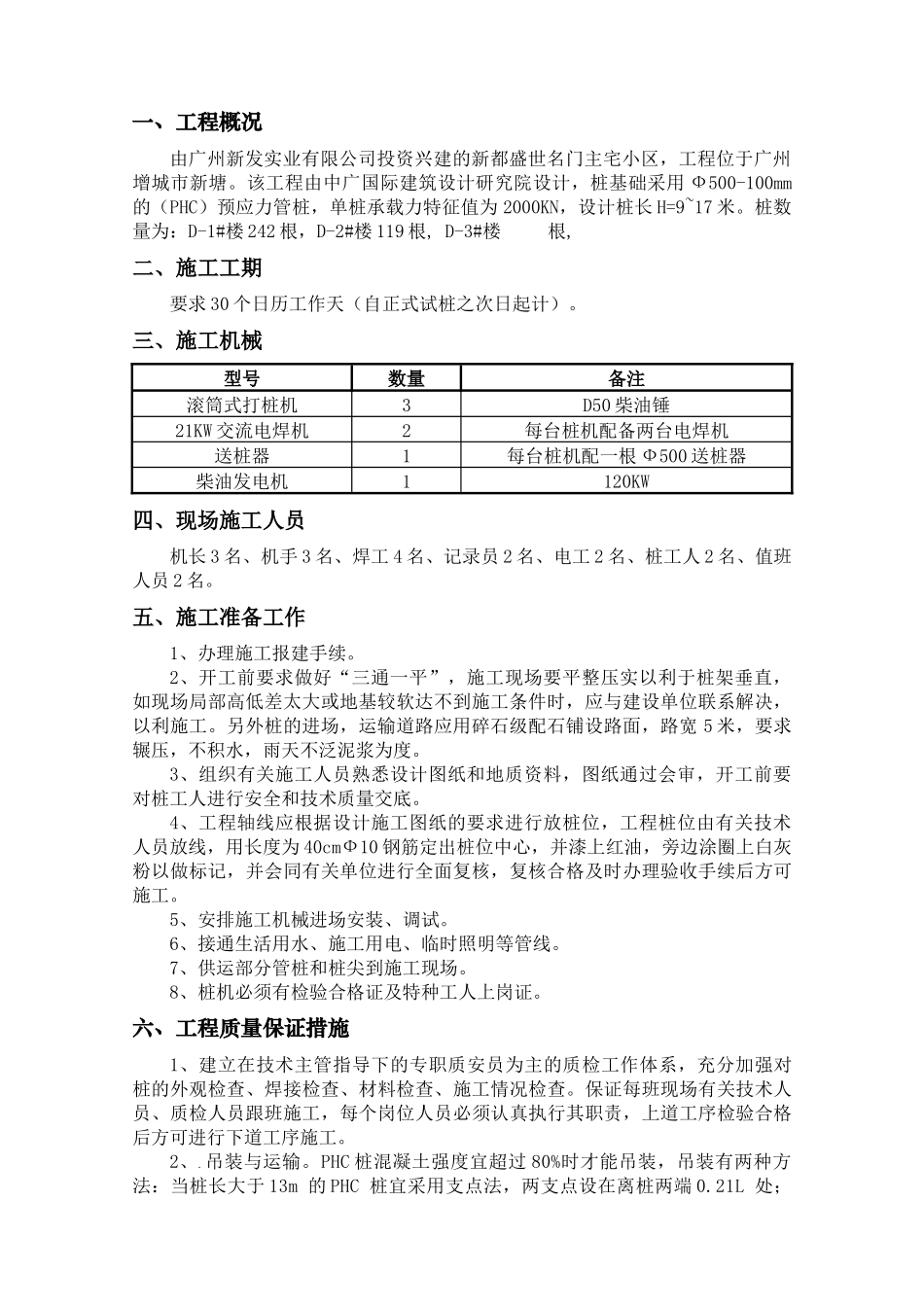

柴油锤击桩施工方案VIP免费

一、工程概况由广州新发实业有限公司投资兴建的新都盛世名门主宅小区，工程位于广州增城市新塘。该工程由中广国际建筑设计研究院设计，桩基础采用Ф500-100mm的（PHC）预应力管桩，单桩承载力特征值为2000KN，设计桩长H=9~17米。桩数量为：D-1#楼242根，D-2#楼119根,D-3#楼根,二、施工工期要求30个日历工作天（自正式试桩之次日起计）。三、施工机械型号数量备注滚筒式打桩机3D50柴油锤21KW交流电焊机2每台桩机配备两台电焊机送桩器1每台桩机配一根Ф500送桩器柴油发电机1120KW四、现场施工人员机长3名、机手3名、焊工4名、记录员2名、电工2名、桩工人2名、值班人员2名。五、施工准备工作1、办理施工报建手续。2、开工前要求做好“三通一平”，施工现场要平整压实以利于桩架垂直，如现场局部高低差太大或地基较软达不到施工条件时，应与建设单位联系解决，以利施工。另外桩的进场，运输道路应用碎石级配石铺设路面，路宽5米，要求辗压，不积水，雨天不泛泥浆为度。3、组织有关施工人员熟悉设计图纸和地质资料，图纸通过会审，开工前要对桩工人进行安全和技术质量交底。4、工程轴线应根据设计施工图纸的要求进行放桩位，工程桩位由有关技术人员放线，用长度为40cmФ10钢筋定出桩位中心，并漆上红油，旁边涂圈上白灰粉以做标记，并会同有关单位进行全面复核，复核合格及时办理验收手续后方可施工。5、安排施工机械进场安装、调试。6、接通生活用水、施工用电、临时照明等管线。7、供运部分管桩和桩尖到施工现场。8、桩机必须有检验合格证及特种工人上岗证。六、工程质量保证措施1、建立在技术主管指导下的专职质安员为主的质检工作体系，充分加强对桩的外观检查、焊接检查、材料检查、施工情况检查。保证每班现场有关技术人员、质检人员跟班施工，每个岗位人员必须认真执行其职责，上道工序检验合格后方可进行下道工序施工。2、.吊装与运输。PHC桩混凝土强度宜超过80%时才能吊装，吊装有两种方法：当桩长大于13m的PHC桩宜采用支点法，两支点设在离桩两端0.21L处；当桩长不大于13m时，可采用直接进行水平起吊，采用专用吊钩钩住管桩两端内壁直接进行水平起吊。PHC桩强度达到100%时方可运输，桩在运输过程中支承应满足堆放的要求，并且要绑扎牢固。3、施工过程中经常检查、复核工程轴线和工程桩位，为防止桩位的偏移，沉桩前施工人员重新核对，核对正确后才能施工。4、对进场管桩，在卸车前要认真检查桩身外观质量，对跑浆、露筋、环裂超过去时允许范围的，要及时退场。PHC桩堆放场地要坚实平整，且最下层要在两支点下放垫木，且垫木支撑点应在同一平面上。本工程PHC桩的堆放层数不得超过四层。5、桩身上要设置长度标高（一般以1米为单位）显示出桩的入土深度，以备核实长度，便于了解各土层的施打情况。6、管桩起吊就位后，在桩架前面和侧面两维面互成90度方向设置垂球观察，管桩调整合格后，（插入地面时的垂直度偏差不得超过0.5%）才能响锤施打。7、管桩接驳为电焊，接桩时要保持与下段桩顺直，焊接前焊接坡口表面应清刷干净，施焊宜由两个焊工对称进行，焊缝应连续饱满，焊接层数不少于两层（每层焊缝的接头应错开），焊条直径不小于4mm，焊接完成检查合格后方可施工。8、施打桩时，应经常检查桩头和桩帽之间的弹性垫层（宜用纸皮或夹板做），应不小于120~150mm，并注意及时更换补充。9、打桩收锤控制原则（以端承桩为主）。严格按照施工图纸的设计说明施工。10、桩班记录员应如实记录每根桩的施打情况，施打前要核对桩位，施打后要核对桩号，防止偏打、漏打、错打。正确做好打桩记录，对有怀疑的桩，要用重锤线探测、比较，发现问题及时汇报，听取处理意见。11、所有施工必须遵照DBJ/T15-22-98《预应力混凝土管桩基础施工规范》的要求进行。12、自觉接受监理部门和兴建单位的指导和监督。13、遇到特殊情况应及时向有关人员反映。14、沉桩的设备选择、施工要求、接头构造，桩尖大样，截桩方式、桩顶与承台连接详图等按照标准图集《预应力混凝土管桩》03SG409执行。不详之处，施工时必须遵照DBJ/T15-22-98《预应力混凝土管桩基础施工规范》的要求进行。七、安全生产保证措施1、执行...
