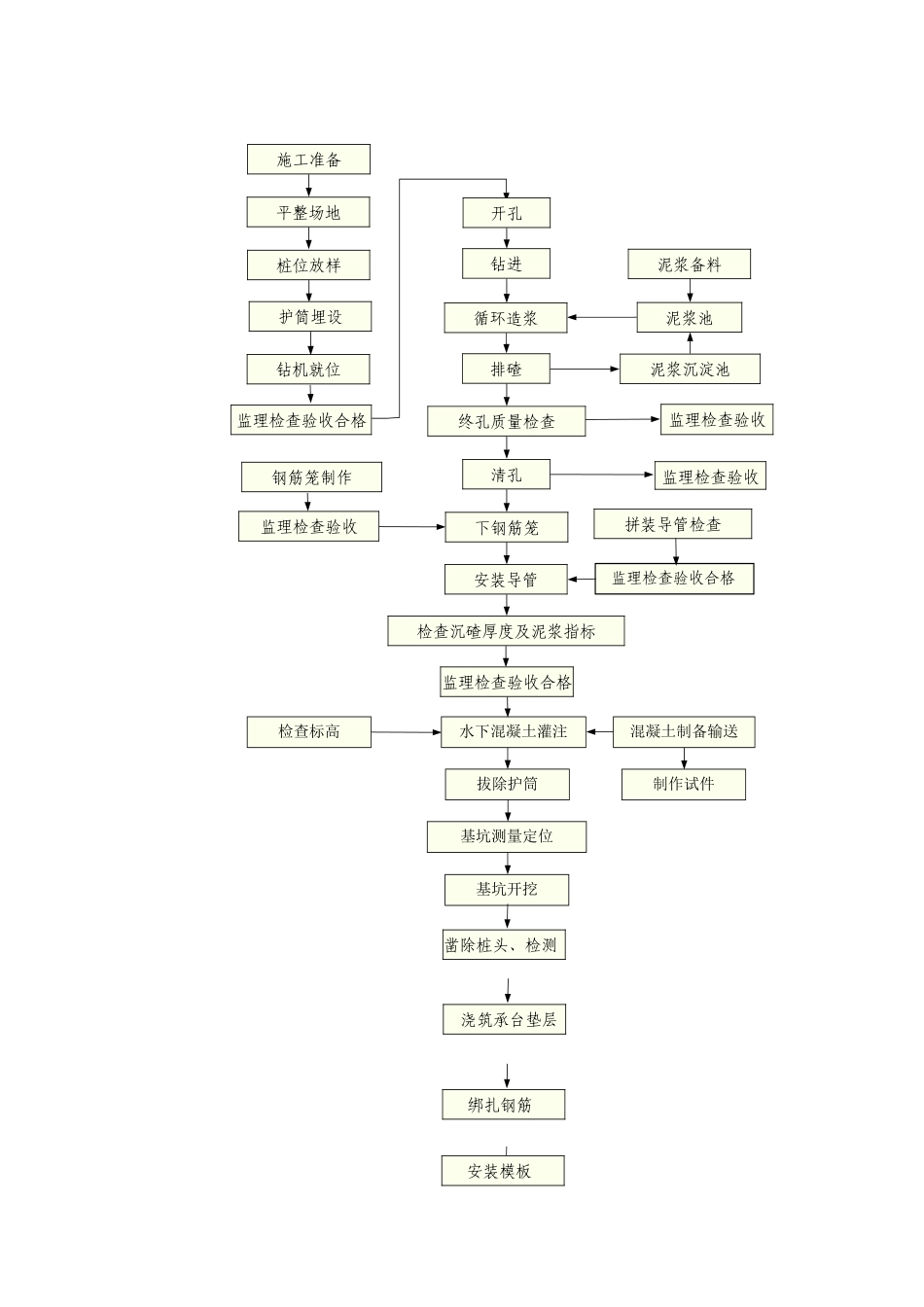

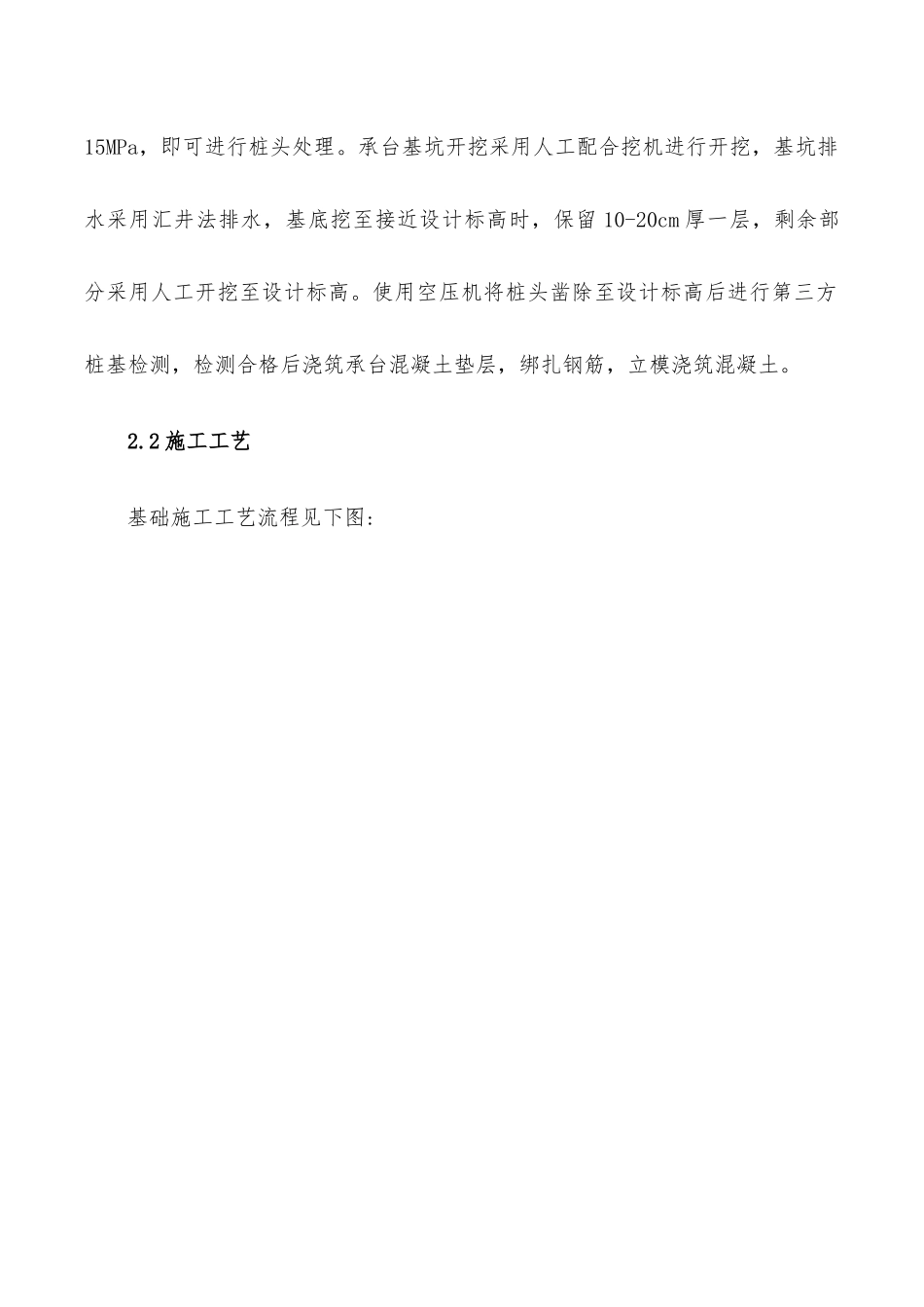

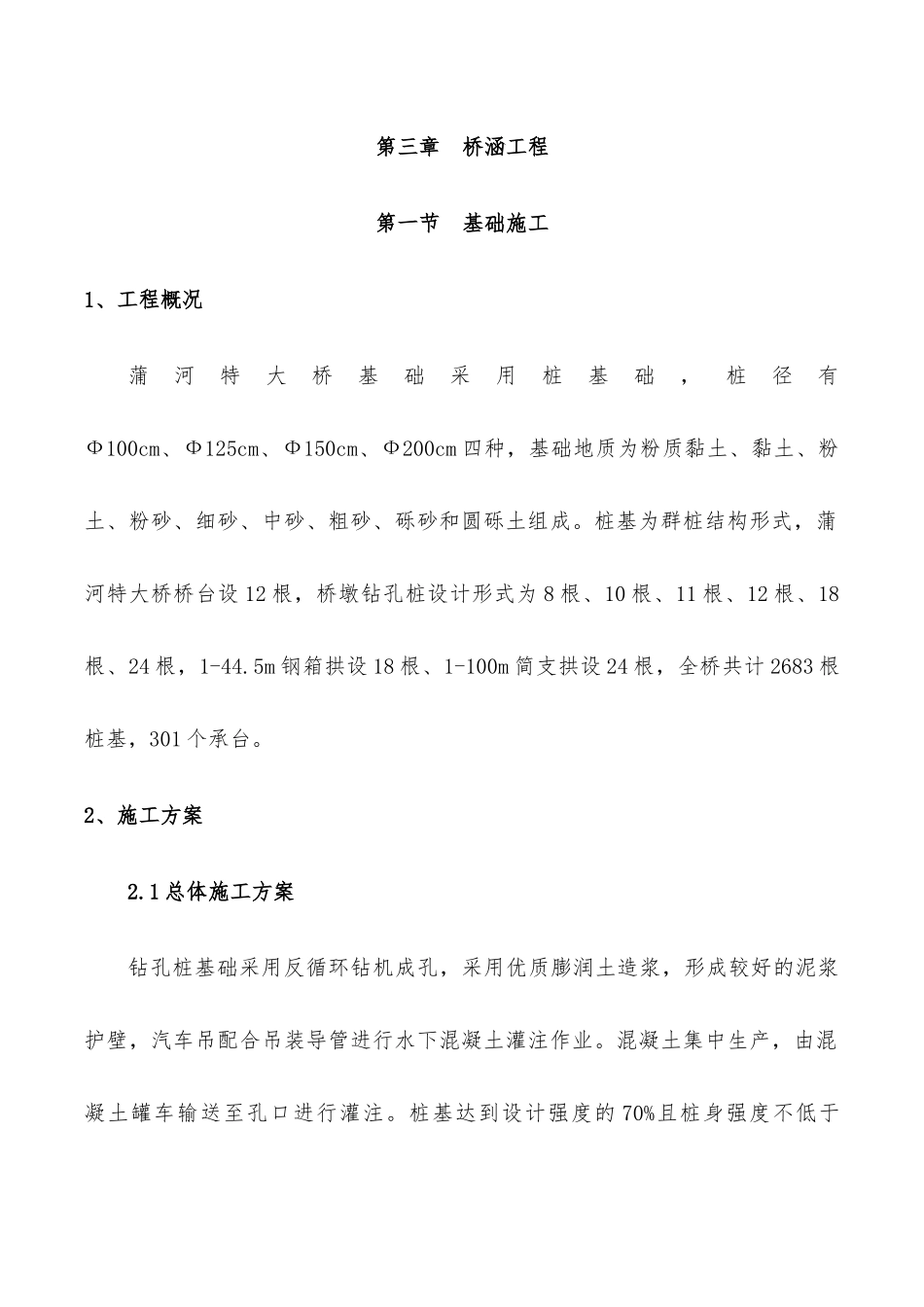

第三章桥涵工程第一节基础施工1、工程概况蒲河特大桥基础采用桩基础，桩径有Ф100cm、Ф125cm、Ф150cm、Ф200cm四种，基础地质为粉质黏土、黏土、粉土、粉砂、细砂、中砂、粗砂、砾砂和圆砾土组成。桩基为群桩结构形式，蒲河特大桥桥台设12根，桥墩钻孔桩设计形式为8根、10根、11根、12根、18根、24根，1-44.5m钢箱拱设18根、1-100m简支拱设24根，全桥共计2683根桩基，301个承台。2、施工方案2.1总体施工方案钻孔桩基础采用反循环钻机成孔，采用优质膨润土造浆，形成较好的泥浆护壁，汽车吊配合吊装导管进行水下混凝土灌注作业。混凝土集中生产，由混凝土罐车输送至孔口进行灌注。桩基达到设计强度的70%且桩身强度不低于15MPa，即可进行桩头处理。承台基坑开挖采用人工配合挖机进行开挖，基坑排水采用汇井法排水，基底挖至接近设计标高时，保留10-20cm厚一层，剩余部分采用人工开挖至设计标高。使用空压机将桩头凿除至设计标高后进行第三方桩基检测，检测合格后浇筑承台混凝土垫层，绑扎钢筋，立模浇筑混凝土。2.2施工工艺基础施工工艺流程见下图:水下混凝土灌注拔除护筒基坑测量定位基坑开挖混凝土制备输送检查标高制作试件监理检查验收合格泥浆备料泥浆池终孔质量检查清孔下钢筋笼安装导管检查沉碴厚度及泥浆指标泥浆沉淀池拼装导管检查监理检查验收施工准备平整场地桩位放样钻机就位监理检查验收合格开孔钻进循环造浆排碴护筒埋设钢筋笼制作监理检查验收合格监理检查验收监理检查验收凿除桩头、检测浇筑承台垫层绑扎钢筋安装模板2.3施工方法(1)场地准备根据施工场地情况，钻孔场地应符合以下规定：在旱地上施工，首先清除地表植被与杂物，换除软土，钻机平台范围必需碾压密实。在浅水中采用筑岛或围堰法施工，筑岛或围堰内面积应按钻孔方法、配套设备占有面积大小等确定。筑岛及围堰顶面高于最高施工水位0.5m。在深水中或淤泥较厚时，可搭设工作平台施工，平台搭设满足下列要求：平台能支撑钻孔机械、钻孔操作及浇筑水下混凝土等施工过程中的所有静、活荷载，并保持坚固稳定，同时满足各项有关施工作业和施工设备安全进、退场的要求。工作平台利用钢管桩作为基桩，顶面纵横梁和支撑架采用型钢。水上作业浇筑混凝土平台的设置考虑泥浆的循环、过滤和排放的要求。(2)测量定位采用GPS测定桩孔位置，放样首先定出墩位中心线，再定出各桩位中心线，并设置护桩，护桩设置在稳定基础上，以便随时校核桩位。(3)埋设护筒孔口护筒采用4-6mm厚钢板制作，内径比桩径大200mm～300mm，顶部1m范围做加强箍。钢护筒运至施工现场后，质检员须对钢护筒的直径、圆度和焊接质量进行验收，验收合格后方可进行施工。护筒埋设根据实际的地质条件确定，具体要求如下：①在岸滩上护筒埋置深度：黏性土、粉土不小于1m；砂类土不小于2m；当表层土松软时，将护筒埋置在较坚硬密实的土层中至少0.5m，护筒埋设时四周回填黏土并分层夯实，可用锤击、加压或振动等方法下沉护筒，顶部高出施工地面50cm。②在水中筑岛上的护筒，护筒埋入河床面以下1m；有冲刷影响的河床，护筒底进入一般冲刷线以下不少于1m；局部冲刷影响严重的河床，护筒底进入局部冲刷线以下不少于1m，在水中平台上下沉护筒，应有导向设备控制护筒位置。③季节性冻土地区，护筒底进入到冰冻线以下未冻土层中不少于0.5m。护筒埋设完毕后，对中心位置及倾斜度进行复测，护筒顶面中心与设计桩位中心偏差不大于5cm，竖向倾斜度不大于1%。(4)钻机就位应结合桩位周围场地情况，正确选择钻机摆设方向，以保证泥浆循环、浇灌砼等后续工作的顺利进行。钻机基础要平整、稳固，确保钻机在施工过程中不发生倾斜，位移等现象。确保就位偏差在允许范围以内，调平钻机，机架垂直于桩位平面、转盘、桩位中心应在同一铅垂线上。(5)泥浆制备在施工现场一般按照2个墩的桩基共用一个泥浆池和沉淀池，泥浆采用膨润土、火碱以及纤维素混合而制，在泥浆池中用搅浆机将泥浆搅拌好后，泵入孔内。泥浆制备应注意两个方面：泥浆的指标问题，其比重一般应控制在1.05～1.15之间，粘度控制在16～22s，新制泥浆含砂率控制在4%以内，胶体率不小于95%，PH值应大于6.5。选用优质澎润...
