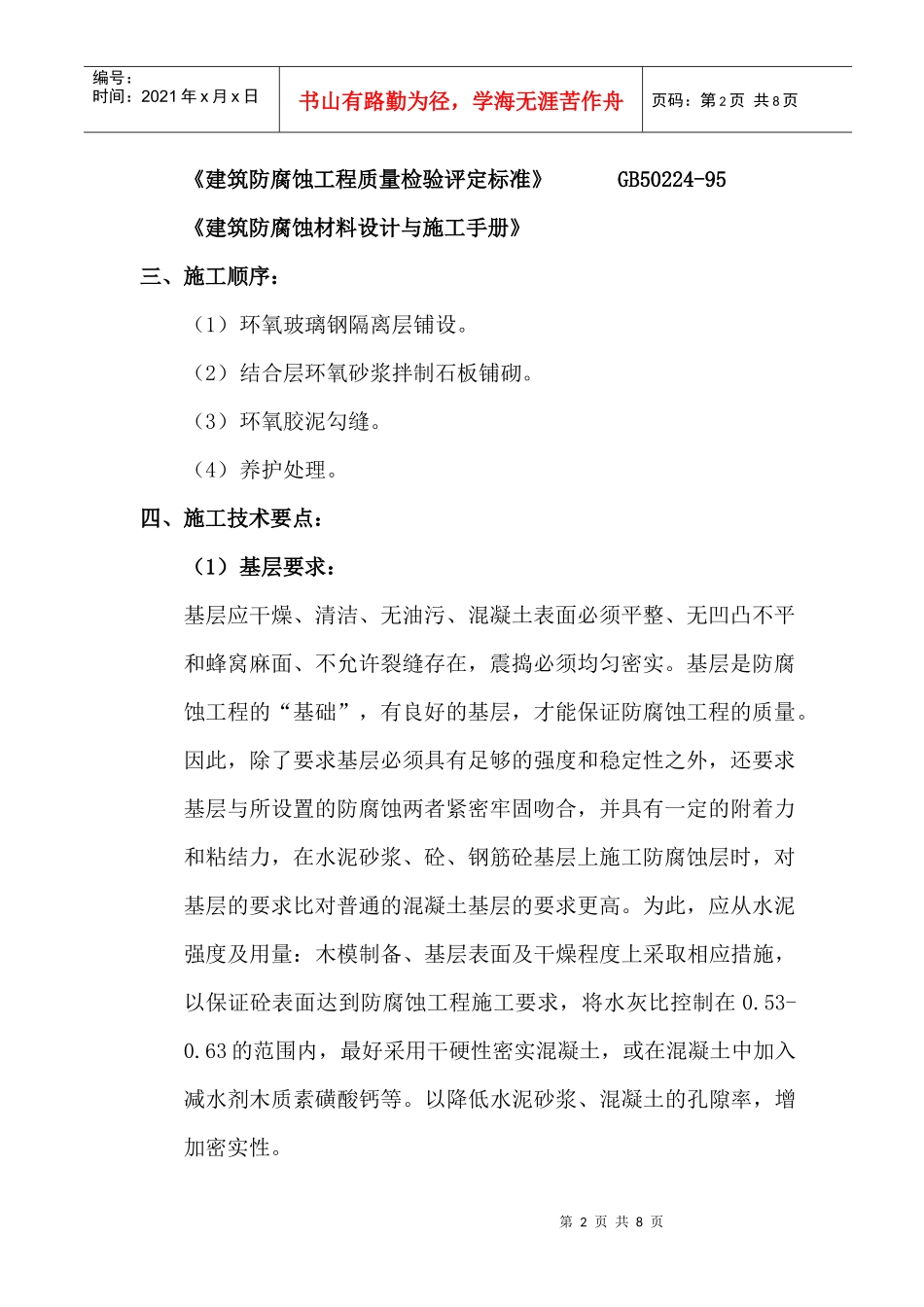

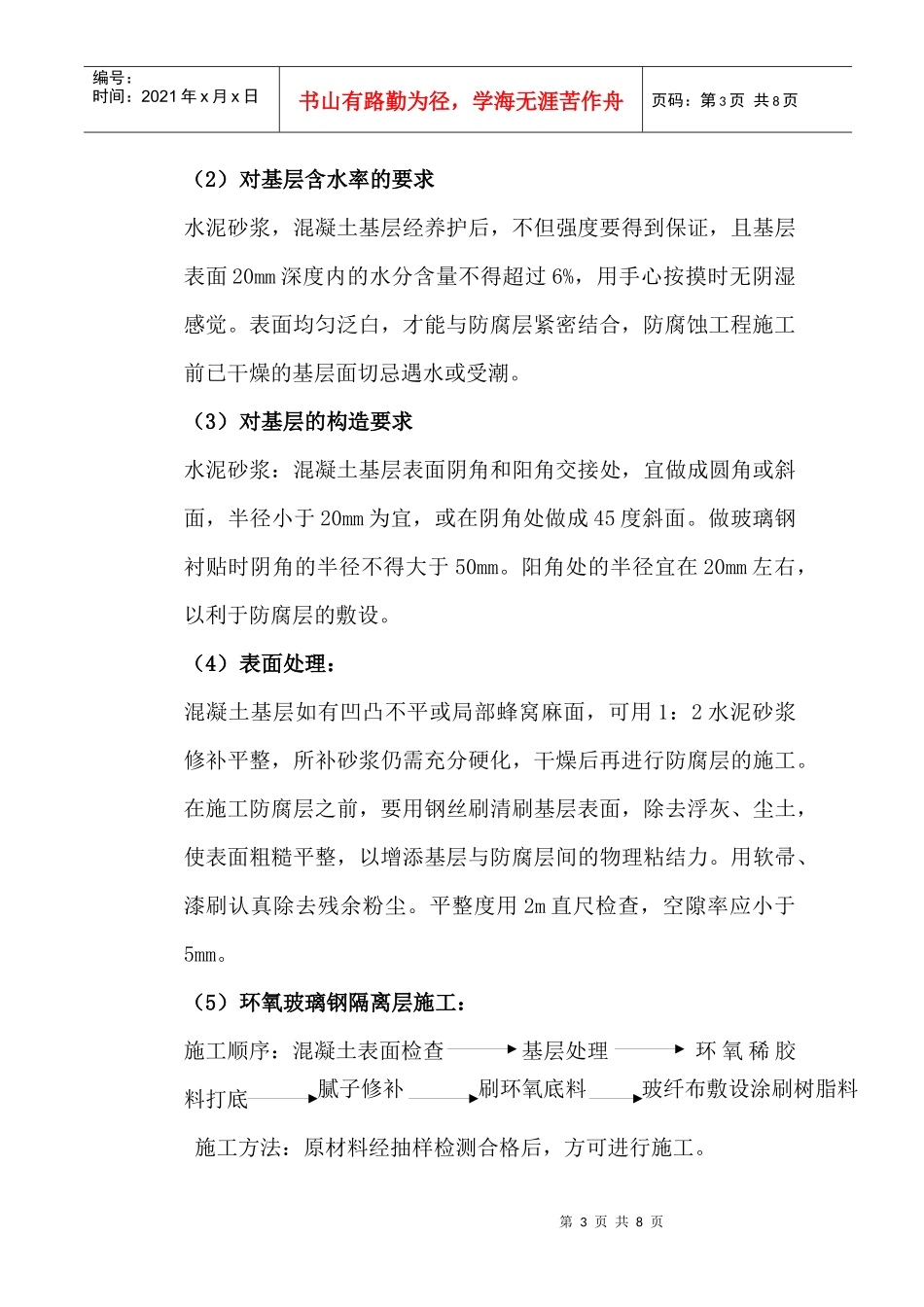

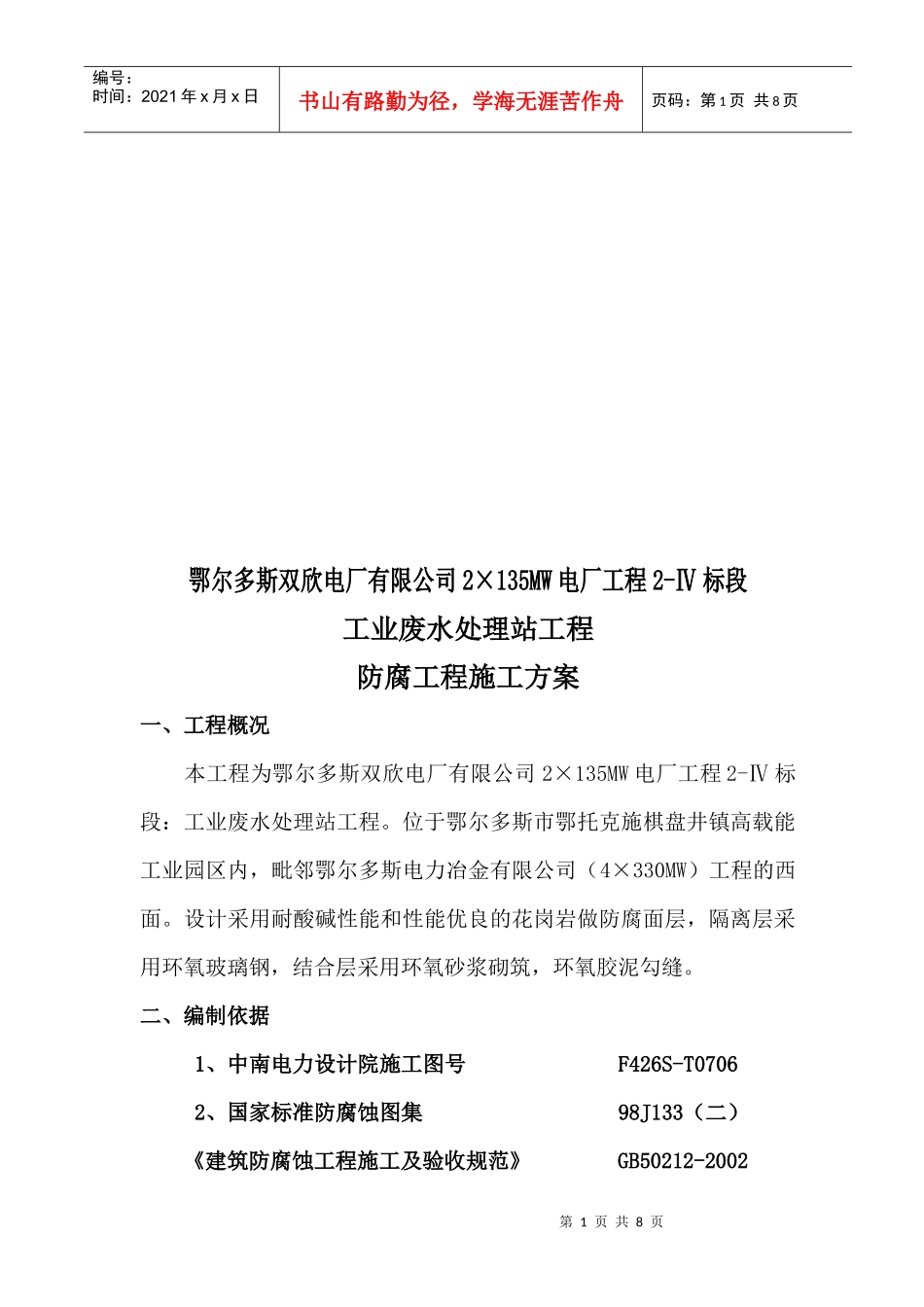

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页鄂尔多斯双欣电厂有限公司2×135MW电厂工程2-Ⅳ标段工业废水处理站工程防腐工程施工方案一、工程概况本工程为鄂尔多斯双欣电厂有限公司2×135MW电厂工程2-Ⅳ标段：工业废水处理站工程。位于鄂尔多斯市鄂托克施棋盘井镇高载能工业园区内，毗邻鄂尔多斯电力冶金有限公司（4×330MW）工程的西面。设计采用耐酸碱性能和性能优良的花岗岩做防腐面层，隔离层采用环氧玻璃钢，结合层采用环氧砂浆砌筑，环氧胶泥勾缝。二、编制依据1、中南电力设计院施工图号F426S-T07062、国家标准防腐蚀图集98J133（二）《建筑防腐蚀工程施工及验收规范》GB50212-2002第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页《建筑防腐蚀工程质量检验评定标准》GB50224-95《建筑防腐蚀材料设计与施工手册》三、施工顺序：（1）环氧玻璃钢隔离层铺设。（2）结合层环氧砂浆拌制石板铺砌。（3）环氧胶泥勾缝。（4）养护处理。四、施工技术要点：（1）基层要求：基层应干燥、清洁、无油污、混凝土表面必须平整、无凹凸不平和蜂窝麻面、不允许裂缝存在，震捣必须均匀密实。基层是防腐蚀工程的“基础”，有良好的基层，才能保证防腐蚀工程的质量。因此，除了要求基层必须具有足够的强度和稳定性之外，还要求基层与所设置的防腐蚀两者紧密牢固吻合，并具有一定的附着力和粘结力，在水泥砂浆、砼、钢筋砼基层上施工防腐蚀层时，对基层的要求比对普通的混凝土基层的要求更高。为此，应从水泥强度及用量：木模制备、基层表面及干燥程度上采取相应措施，以保证砼表面达到防腐蚀工程施工要求，将水灰比控制在0.53-0.63的范围内，最好采用干硬性密实混凝土，或在混凝土中加入减水剂木质素磺酸钙等。以降低水泥砂浆、混凝土的孔隙率，增加密实性。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（2）对基层含水率的要求水泥砂浆，混凝土基层经养护后，不但强度要得到保证，且基层表面20mm深度内的水分含量不得超过6%，用手心按摸时无阴湿感觉。表面均匀泛白，才能与防腐层紧密结合，防腐蚀工程施工前已干燥的基层面切忌遇水或受潮。（3）对基层的构造要求水泥砂浆：混凝土基层表面阴角和阳角交接处，宜做成圆角或斜面，半径小于20mm为宜，或在阴角处做成45度斜面。做玻璃钢衬贴时阴角的半径不得大于50mm。阳角处的半径宜在20mm左右，以利于防腐层的敷设。（4）表面处理：混凝土基层如有凹凸不平或局部蜂窝麻面，可用1：2水泥砂浆修补平整，所补砂浆仍需充分硬化，干燥后再进行防腐层的施工。在施工防腐层之前，要用钢丝刷清刷基层表面，除去浮灰、尘土，使表面粗糙平整，以增添基层与防腐层间的物理粘结力。用软帚、漆刷认真除去残余粉尘。平整度用2m直尺检查，空隙率应小于5mm。（5）环氧玻璃钢隔离层施工：施工顺序：混凝土表面检查基层处理环氧稀胶料打底施工方法：原材料经抽样检测合格后，方可进行施工。腻子修补刷环氧底料玻纤布敷设涂刷树脂料第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页玻璃钢施工采用手糊法，可用间断法和连继法施工。在干燥整洁的砼表面涂刷一道环氧打底稀胶料，涂刷必须薄而均匀，毛滚须用力来回交叉滚涂，不得漏涂和产生流坠，使胶涂料充用渗入到砼、砂浆层内，自然养护不少于12小时，待第一次打底料固化干硬后，手摸不粘手；将基层表面凹陷不平处用环氧腻子刮补平整，随即进行第二次打底料的涂刷，二次打底料的用料要求及养护均与第一次打底料相同。固化充分后方能进行下道工序。玻璃钢衬贴前，应按工程实际形状，量体裁布（毡），裁剪玻璃布（毡）应在干净清洁的场地上进行，按量得的尺寸规格裁剪。并考虑布与布上下搭接的要求，每段布（毡）要放长100mm，裁好的布（毡）按施工先后顺序卷在硬纸筒上。每铺贴一次均应仔细检查衬布质量，如发现有毛刺，突起或气泡等，应用手提砂轮，漆刀、砂布等工具清除。再用衬布料或腻子修整。布与布的长边接缝不可采用平接。...
