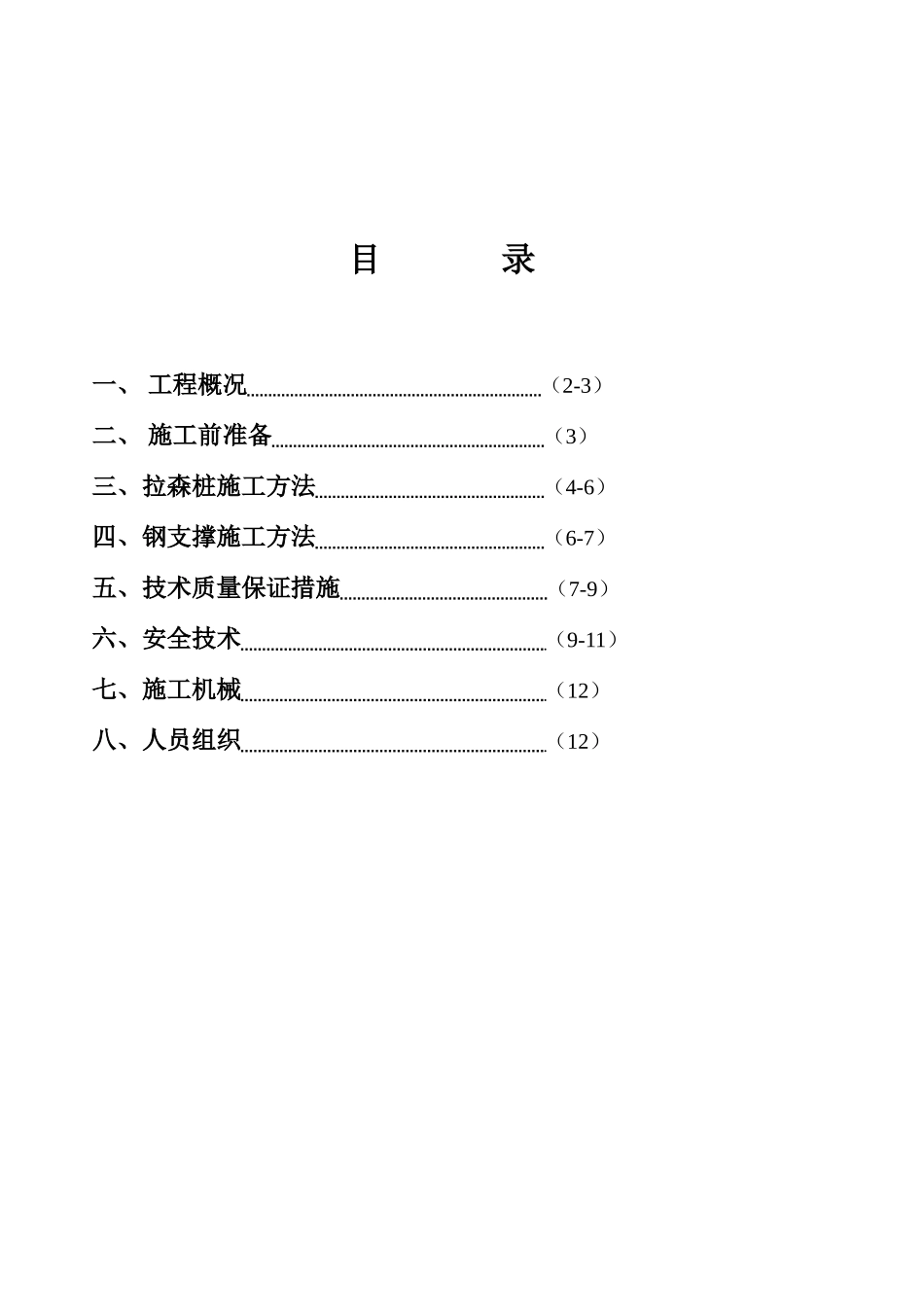

浙江新能汽车系统有限公司一期厂区拉森桩工程专项施工方案编制人：校对人：审批人：编制日期：2011年5月8日目录一、工程概况（2-3）二、施工前准备（3）三、拉森桩施工方法（4-6）四、钢支撑施工方法（6-7）五、技术质量保证措施（7-9）六、安全技术（9-11）七、施工机械（12）八、人员组织（12）工程概况：1、地理位置场地区域归属长江三角洲太湖湖相堆积平原。地块位于长兴经济技术开发区，地块南临太湖大道、东临汉能厂区、西临金陵高中，周边目前较空旷。场地大部分原为农田、河道和空地，勘探时，场地已用碎石土整平，整平后场地地面标高一般在-0.8米2、工程地质特征根据长兴建筑勘察设计院有限公司提供的《浙江新能汽车系统有限公司厂区岩土工程勘察报告》及周围工程地质报告，基坑开挖影响范围内的土层分布自上而下依次为：素填土（厚度0.6~2.0米）；-1粉质粘土（厚度1.0~3.3米）；-2粉质粘土（厚度2.0~3.3米）；淤泥（厚度14.5~29.4米）；④-1粉质粘土（厚度1.2~8.6米）3、浙江新能汽车系统有限公司厂房内施工承台基坑，分为三个区域，分别为（H）×（4）~（14）轴200米、（E）×（4）~（12）轴166米、（F）×（18）~（25）轴150米，其中166米、150米为基坑开挖深度-4.7米左右，其中200米、基坑开挖深度-6.7米。本工程深基础基底标高均处于淤泥层3.0~5.0米以下。本工程深基坑支护采用拉森IV12米拉森钢板桩。沉桩采用机械式打拔桩机，钢板桩的结构采用单层结构，单层结构形式由定位桩、导梁及钢板桩组成。锁口形状为套型锁口，钢板桩两侧均为勾状形，防水防流沙性较好。开挖4.7米的（E）×（4）~（12）轴（F）×（18）~（25）轴两只基坑，钢板桩类型采用拉森IV12米拉森钢板桩。围檩采用400x400x13x21帯肋板H型钢，H型钢沿钢板桩周长方向设置双拼，围檩标高设在钢板桩桩顶下一2.5米（上层），纵桥向设置Ф600cm、t=16mm钢管支撑，每隔6米一拫，围堰设置1道，纵桥向每开挖12米左右把垫层浇好垫层浇紧帖钢板桩，以防土壤窿起。开挖深度-6.7米的（H）×（4）~（14）轴基坑，钢板桩类型采用拉森IV12米拉森钢板桩，基坑实行二级放坡，坡度不得小于60。自然地平下2米，打桩机械在陂下施工，辅设2米x6米走道板打桩机才能施工，采用50吨履带吊把钢板桩吊下基坑。围檩标高设在钢板桩桩顶以下2.5米（上层），围檩采用400x400x13x21帯肋板H型钢，H型钢沿钢板桩周长方向设置双拼，纵桥向设置Ф600cm、t=16mm钢管支撑，每隔6米一拫，围堰设置1道，纵桥向每开挖10米左右把垫层浇好垫层浇紧帖钢板桩，以防土壤窿起。二、施工准备办理各种施工手续；组织设备、人员进场，树立安全牌、防火设施；地下管网测量及保护，平整场地，布设排水系统；布置好材料堆放；安排好临时用水、用电；落实好材料供应商，制定供料计划，要求供应商既满足设计要求，同时必须满足施工进度需要。技术准备工程开工前，组织主要管理人员学习有关规范、规程文件；组织主要管理人员仔细研究施工图，明确后方可施工；进行施工组织设计的深化、完善；进行施工技术总交底及各级施工技术交底；根据合同工期编制施工进度控制计划；进行各级安全技术交底；完善各项规章制度；三、施工方法：拉森钢板桩施工拉森钢板桩插桩1、用40#H型钢作打桩导向围檩夹木。2、按设计轴线要求放出拉森桩咬口轴线灰线并在灰线上做好红色木桩标识。3、按灰线标识安装导向围檩夹木，并打导向围檩定位桩。4、将导向围檩吊到位，并与定位桩固定。检查安装尺寸，核准导向围檩中心线是否在拉森桩轴线灰线上。5、沉桩前检查桩是否平直，完好。6、拉森桩打入后，保证桩顶上口平直，达到设计标高。7、拉森桩垂直度用二台经纬仪垂直控制，若出现偏差，通过吊机调正吊点方位随时修正。发现垂直度超标，必须拔出重新开打。8、拉森桩采用单点起吊，吊点由钢丝绳长度确定，起吊垂直后进行喂桩。桩底轻轻落地，桩顶倒向振动锤咬口处，振动锤开口咬合，液压夹紧，起吊提升，吊至打桩位置的导向围檩处。施工人员护桩，插桩，桩翼板相互贴紧，然后开锤起打，控制调整垂直度向下送桩。9、桩送到设计标高后，振动锤咬口松开，复位，再移动锁口卡板，继续重复下一根桩...
