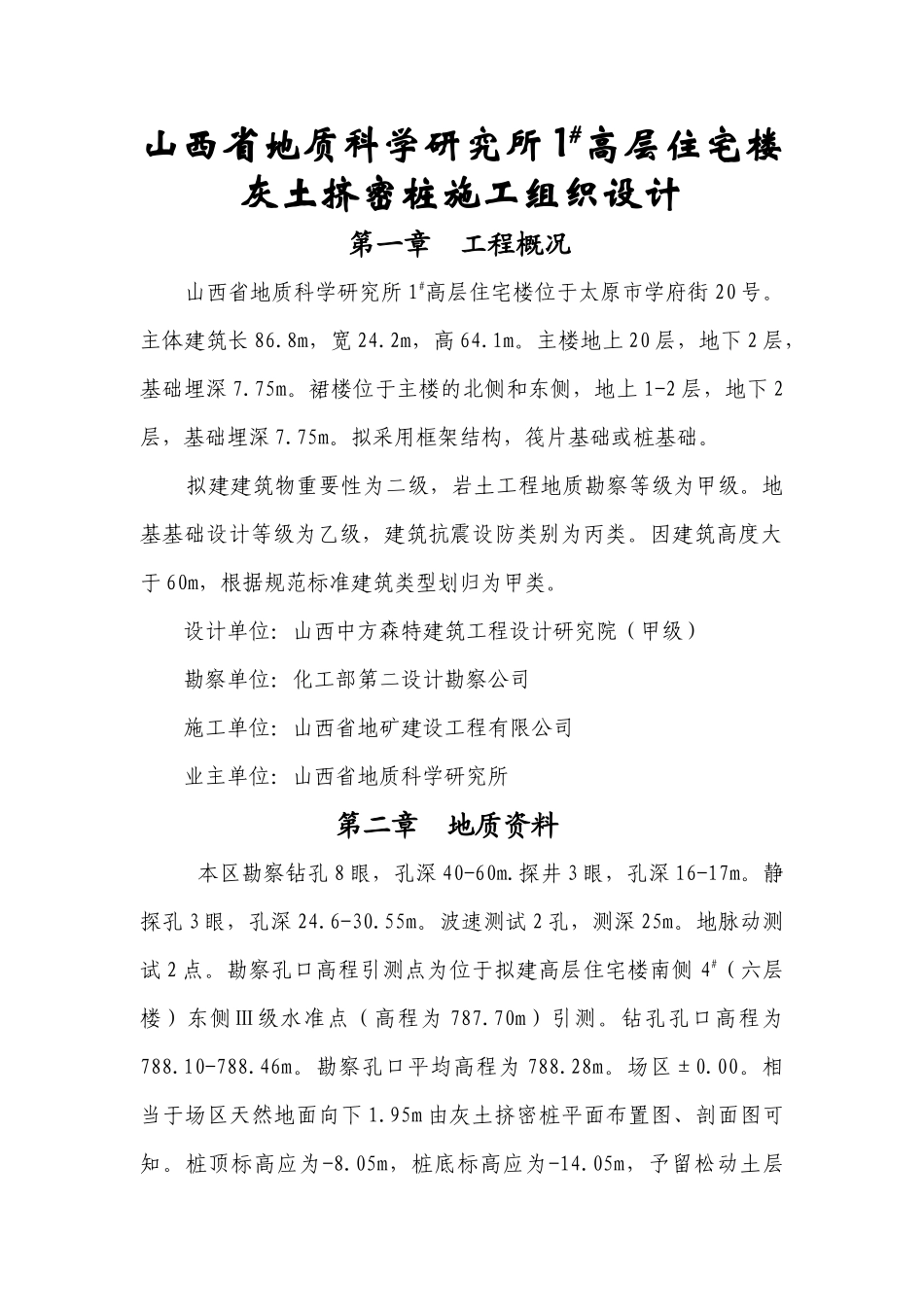

山西省地质科学研究所1#高层住宅楼灰土挤密桩施工组织设计第一章工程概况山西省地质科学研究所1#高层住宅楼位于太原市学府街20号。主体建筑长86.8m，宽24.2m，高64.1m。主楼地上20层，地下2层，基础埋深7.75m。裙楼位于主楼的北侧和东侧，地上1-2层，地下2层，基础埋深7.75m。拟采用框架结构，筏片基础或桩基础。拟建建筑物重要性为二级，岩土工程地质勘察等级为甲级。地基基础设计等级为乙级，建筑抗震设防类别为丙类。因建筑高度大于60m，根据规范标准建筑类型划归为甲类。设计单位：山西中方森特建筑工程设计研究院（甲级）勘察单位：化工部第二设计勘察公司施工单位：山西省地矿建设工程有限公司业主单位：山西省地质科学研究所第二章地质资料本区勘察钻孔8眼，孔深40-60m.探井3眼，孔深16-17m。静探孔3眼，孔深24.6-30.55m。波速测试2孔，测深25m。地脉动测试2点。勘察孔口高程引测点为位于拟建高层住宅楼南侧4#（六层楼）东侧Ⅲ级水准点（高程为787.70m）引测。钻孔孔口高程为788.10-788.46m。勘察孔口平均高程为788.28m。场区±0.00。相当于场区天然地面向下1.95m由灰土挤密桩平面布置图、剖面图可知。桩顶标高应为-8.05m，桩底标高应为-14.05m，予留松动土层700mm，打桩标高应在-7.35m。一、地层岩性拟建场区最大钻探深度60m范围内共分9层，现将灰土挤密桩影响深度范围内地层分述如下：1、杂填土（Q42）：灰褐色，底板埋深0.7-2.4m，层厚0.7-2.4m，较松散，稍湿，成份较杂乱，以素填土（粉土）为主，含砖屑，灰渣屑及少量碎石等，该层土现以清除。2、黄土状粉土（Q41）：褐黄色，底板埋深6.3-8.4m，层厚4.9-7.1m，稍湿，稍密，含有白色菌丝，粉砂质，偶见厚约10cm含卵粗砾砂，粉土摇振反应中等，无光泽反应，干强度和韧性低。该层粉土实侧校正标准贯入击数N=2.8-8.1击，平均4.3击。静力触探Ps=2.66KPa。3、砾砂（Q41）：褐黄色，底板埋深7.7-9.7m，层厚0.9-3.0m，稍湿，密实，厚度变化较大，层位不稳定，成份极不均匀，场区中部以砂为主，可见直径大于30cm的漂石，其它地层以粉土为主，含有砂砾。该层土实侧校正标准贯入击数N=6.8-9.8击，平均8.8击，静力触探Ps=7.48MPa。4、黄土状粉土（Q3）：褐黄色，底板埋深16.8-18.8m，层厚7.2-10.7m，稍湿，中密摇振反应中等，无光泽反应，干强度和韧性较低。局部夹有薄层含有卵砾石的粉砾砂。该层粉土实测校正标准贯入击数N=7.0-13.2击，平均10.4击，静力触探Ps=7.12MPa。5、粉土（Q3）：褐色、黄褐色，底板埋深23.4-25.5m，层厚6.0-8.5m，饱和，中密，局部夹有中砂、粗砂等，多呈混杂或厚度小于10cm透镜体，该层土实侧校正标准贯入击数N=6.4-21.0击，平均12.2击，静力触探Ps=4.04MPa。二、场区地下水场区23m以上冲击钻进确定无地下水位，根据区域水文地质资料，场地下水位埋深在28.0-30.0m，流向由东向西，地下水类型为潜水。三、天然地基湿陷性评价场地自重湿陷量75.1-109.3mm，总湿陷量187.5-532.35cm。场地属于自重湿陷性场地，Ⅱ级（中等），湿陷地基，湿陷性分布比较均匀，湿陷深度自地面向下12.0-15.0m范围内。四、地基土腐蚀性评价据地基土易溶盐分析报告：地下水位以上的地基土SO42-含量为384-473mg/kg，CL-含量为71-106mg/kg，PH值为7.3。按《岩土工程勘察规范》（GB50021-2001）有关标准，按干旱区含水量小于20%，Ⅲ类环境判定，地基土对混凝土结构无腐蚀性，对钢结构无腐蚀性，对混凝土中钢筋无腐蚀性。五、天然承载力1、杂填土2、粉土：fak=130KPa3、砾砂：fak=150KPa4、粉土：fak=180KPa5、粉土：fak=200KPa六、地基土含水量场区中南侧：2-3m平均含水量12.6%5-9m平均含水量7.85%，最大9.6%，最小6.4%10-16m平均含水量13.66%，最大16.2%，最小8.0%场区中北部：1-3m平均含水量17.33%，最大21.4%，最小14.4%3-6m平均含水量11.87%，最大13.0%，最小10.9%8-16m平均含水量13.68%，最大17.2%，最小10.3%场区西北侧：1-7m平均含水量14.25%，最大18.4%，最小10.1%8-10m平均含水量8.63%，最大9.5%，最小7.0%10-16m平均15.56%，最大21.4%，最小12.1%第三章灰土挤密桩施工说明1、根据勘察报告本工程建筑场地类别为Ⅲ类场地，存在...
