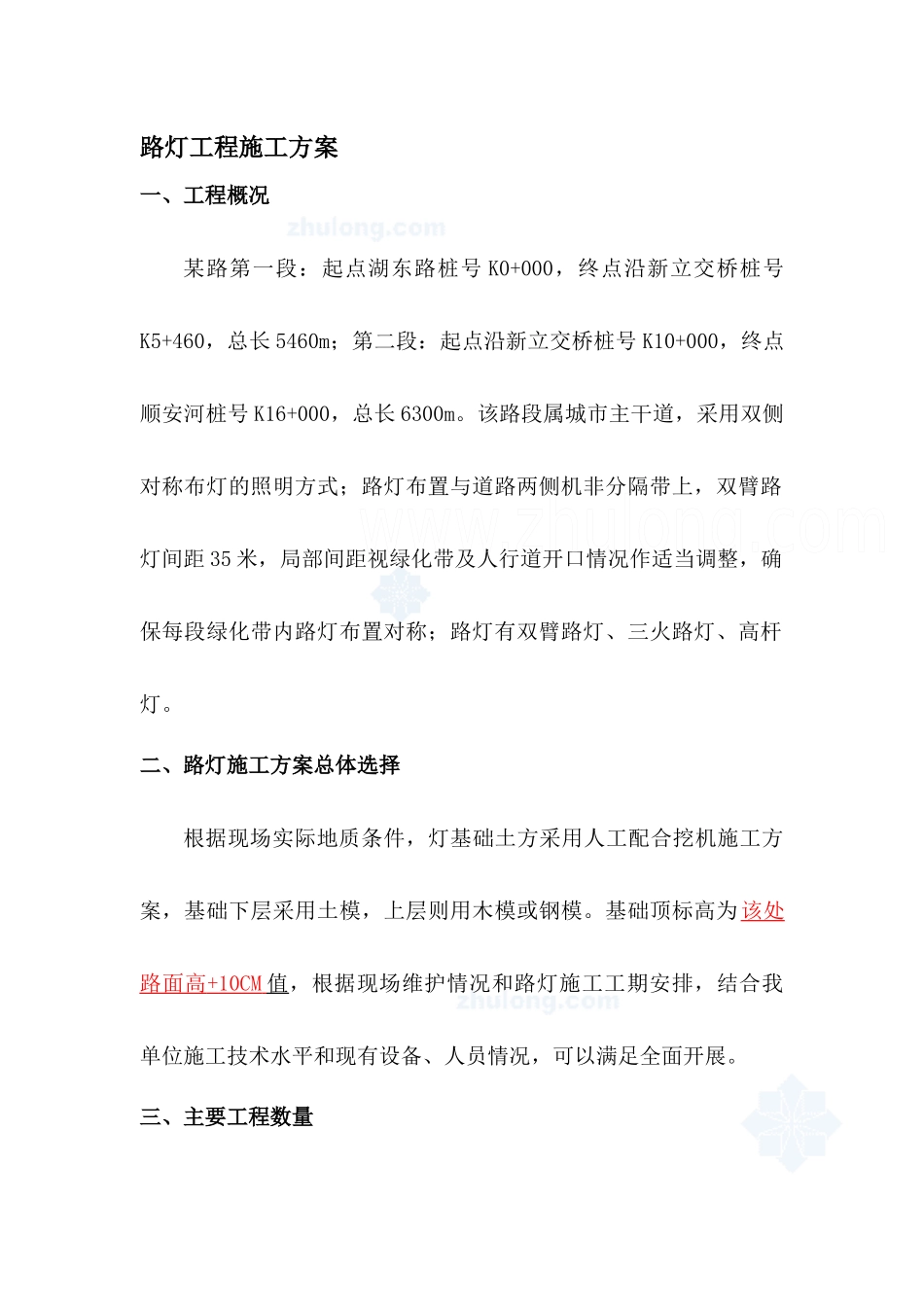

某路拓宽改造工程路灯工程施工方案编制：审核：2009年6月路灯工程施工方案一、工程概况某路第一段：起点湖东路桩号K0+000，终点沿新立交桥桩号K5+460，总长5460m；第二段：起点沿新立交桥桩号K10+000，终点顺安河桩号K16+000，总长6300m。该路段属城市主干道，采用双侧对称布灯的照明方式；路灯布置与道路两侧机非分隔带上，双臂路灯间距35米，局部间距视绿化带及人行道开口情况作适当调整，确保每段绿化带内路灯布置对称；路灯有双臂路灯、三火路灯、高杆灯。二、路灯施工方案总体选择根据现场实际地质条件，灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模或钢模。基础顶标高为该处路面高+10CM值，根据现场维护情况和路灯施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。三、主要工程数量第一段：湖东路至沿新立交桥名称规格型号单位数量备注路灯控制柜按系统图定做座4具备光、时控制双臂灯400W+250WH=10M组254三火灯3*400WH=12M组10用于交叉路口高杆灯12*1000WH=25M组1用于交叉路口电力电缆VV—4*50米200电力电缆VV—5*10米11400PE盘管φ50米10900玻璃钢电缆保护套HGBB-70/5米2200镀锌角钢∠50*5*2500根63镀锌扁钢--40*4米315电缆手孔井500*500*800mm座12第二段：沿新立交桥至顺安河名称规格型号单位数量备注路灯控制柜按系统图定做座5具备光、时控制双臂灯400W+250WH=10M组350三火灯3*400WH=12M组2用于交叉路口电力电缆VV—4*50米250电力电缆VV—5*10米13000PE盘管φ50米13700玻璃钢电缆保护套HGBB-70/5米900镀锌角钢∠50*5*2500根75镀锌扁钢--40*4米375电缆手孔井500*500*800mm座7四、施工计划一、二工区6月底完成右幅所有路基的灯柱基础混凝土浇筑任务。五、路灯施工方案5．1路灯施工工艺施工工艺流程图见图1。5．2、施工工艺和方法5．2.1、老路基开挖与各管线所属部门联系，掌握大概分布资料，通过开挖探槽了解地下管线详细分部情况，要求有序地开挖，并施作雨天临时排水沟，开挖时应有测量配合指导，切勿超挖、欠挖。5．2.2、测量定位根据监理工程师审批后的控制点进行现场加设控制点工作，采用全站仪按极坐标法测设基础的位置，用水准仪测出地面标高。基础定位后经复核无误，增设护桩指导施工。5．2.3、基础土方开挖采用挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高，若出现超挖，不得使用弃土就地回填，应采用级配碎石或砂回填到设计值。原慢车道60CM深开挖路灯基础测量定位人工配合挖机开挖基础基坑报检绑扎钢筋、预埋铁件（用胶带包裹外露螺栓丝扣）浇混凝土并养生7d，达到75%强度立外模、加固拆模、穿线、基础回填提前安装灯泡吊装路灯杆待绿化带路沿石施工后、培土前安装路灯接线路灯竣工5．2.4、基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。5．2.5、钢筋、预埋件安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。5．2.6、模板安装模板采用木模或组合钢模，几何尺寸不得小于设计值，加固须满足刚度、稳定性要求，确保浇注混凝土时模板不跑模、胀模。5．2.7、混凝土浇筑砼浇注时应对称、分层进行，每层厚度控制在25-30cm，采用插入式振捣器施工。掌握混凝土的初凝时间，确保混凝土层面衔接质量，实现中间吊模的浇注时不翻浆而且能加高混凝土。在砼强度达到2.5MPa时才可拆模。洒水养生时应用细水均匀浇养，或采用聚酯薄膜保湿、保温养生7d。5．2.8、基础回填待基础混凝土达到设计强度达75%以上时方可进行。确保不碰坏基础成品，力求对称、分层回填，采用冲击夯压实。5．2.9、清理基础预埋件丝扣胶带、安装灯杆使用吊车、特制的锁扣（防滑、牢固、能自松卸方便拆缷）、绳，控制吊点（杆高的1/3处），超过4级风不得安装。采用干硬性砂浆或薄钢板找平，用垂球法找正，立正后立即安装地脚螺丝。5．2.10、施工的质量控制要求和安全注意事项（1）路灯施工的全过程应顺序作业，灯杆外观顺直、流线、平滑、垂直；（2）灯泡朝向统一、角度一致；（3）灯杆的防锈层不得破坏；（4...
