压力容器焊缝标记规定VIP免费

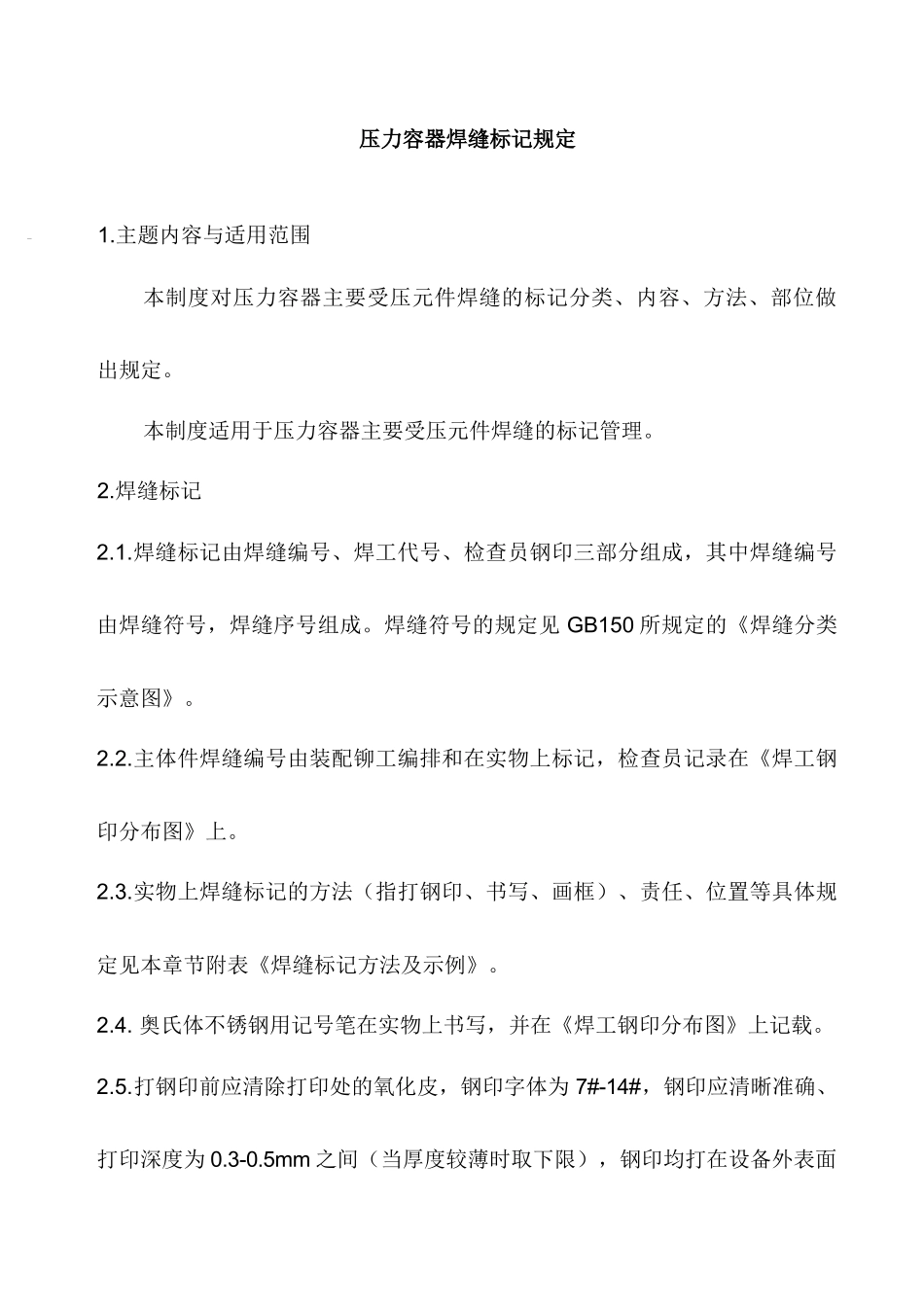

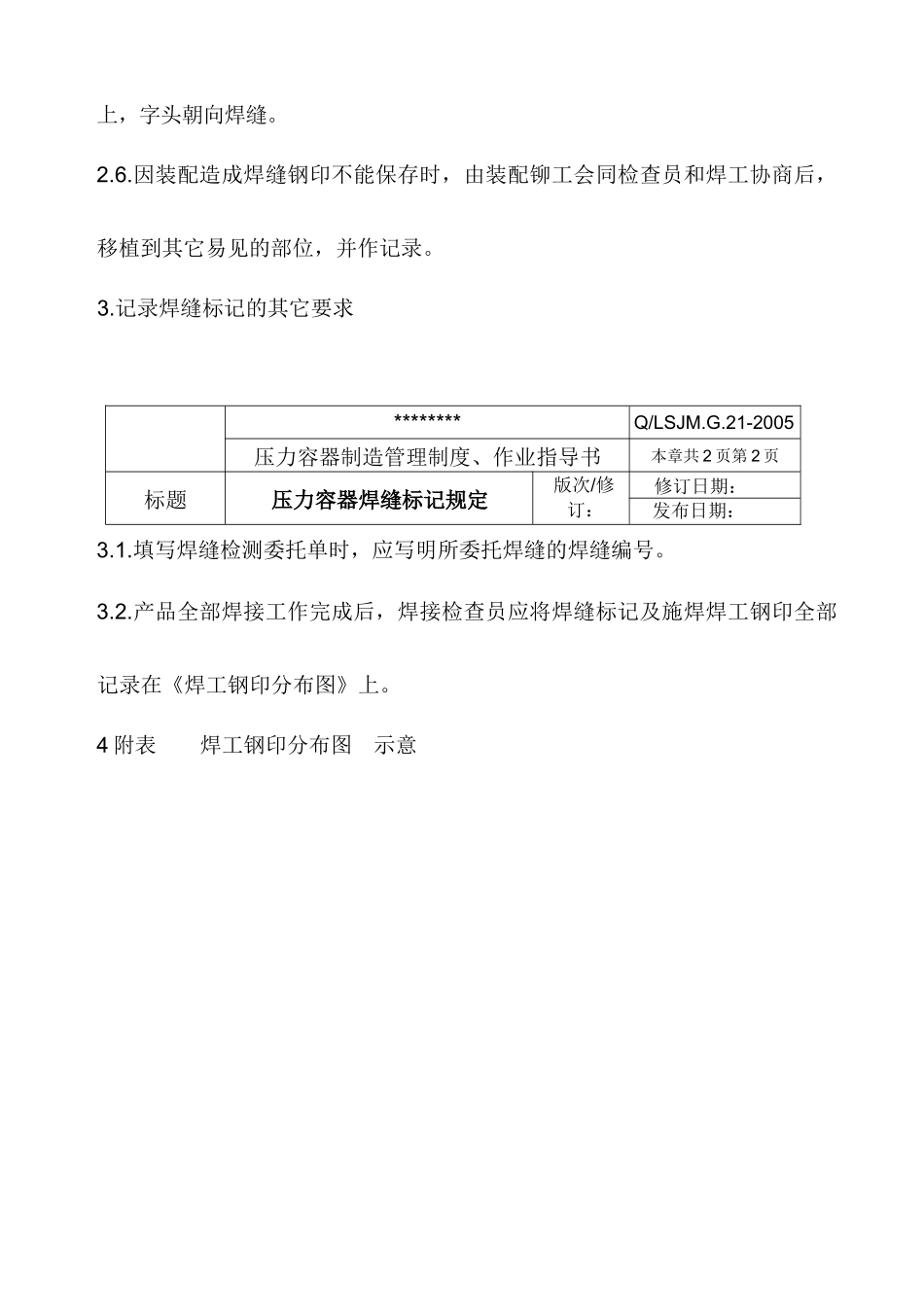

压力容器焊缝标记规定1.主题内容与适用范围本制度对压力容器主要受压元件焊缝的标记分类、内容、方法、部位做出规定。本制度适用于压力容器主要受压元件焊缝的标记管理。2.焊缝标记2.1.焊缝标记由焊缝编号、焊工代号、检查员钢印三部分组成，其中焊缝编号由焊缝符号，焊缝序号组成。焊缝符号的规定见GB150所规定的《焊缝分类示意图》。2.2.主体件焊缝编号由装配铆工编排和在实物上标记，检查员记录在《焊工钢印分布图》上。2.3.实物上焊缝标记的方法（指打钢印、书写、画框）、责任、位置等具体规定见本章节附表《焊缝标记方法及示例》。2.4.奥氏体不锈钢用记号笔在实物上书写，并在《焊工钢印分布图》上记载。2.5.打钢印前应清除打印处的氧化皮，钢印字体为7#-14#，钢印应清晰准确、打印深度为0.3-0.5mm之间（当厚度较薄时取下限），钢印均打在设备外表面上，字头朝向焊缝。2.6.因装配造成焊缝钢印不能保存时，由装配铆工会同检查员和焊工协商后，移植到其它易见的部位，并作记录。3.记录焊缝标记的其它要求********Q/LSJM.G.21-2005压力容器制造管理制度、作业指导书本章共2页第2页标题压力容器焊缝标记规定版次/修订：A/0修订日期：发布日期：3.1.填写焊缝检测委托单时，应写明所委托焊缝的焊缝编号。3.2.产品全部焊接工作完成后，焊接检查员应将焊缝标记及施焊焊工钢印全部记录在《焊工钢印分布图》上。4附表焊工钢印分布图示意焊工钢印分布图Q/LSJM.JL.063产品工号产品名称规格共台第台检查员：年月日焊工钢印分布图Q/LSJM.JL.063产品工号产品名称规格共台第台检查员：焊工钢印分布图Q/LSJM.JL.063产品工号产品名称规格共台第台检查员：年月日焊工钢印分布图Q/LSJM.JL.063产品工号产品名称规格共台第台第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页检查员：年月
