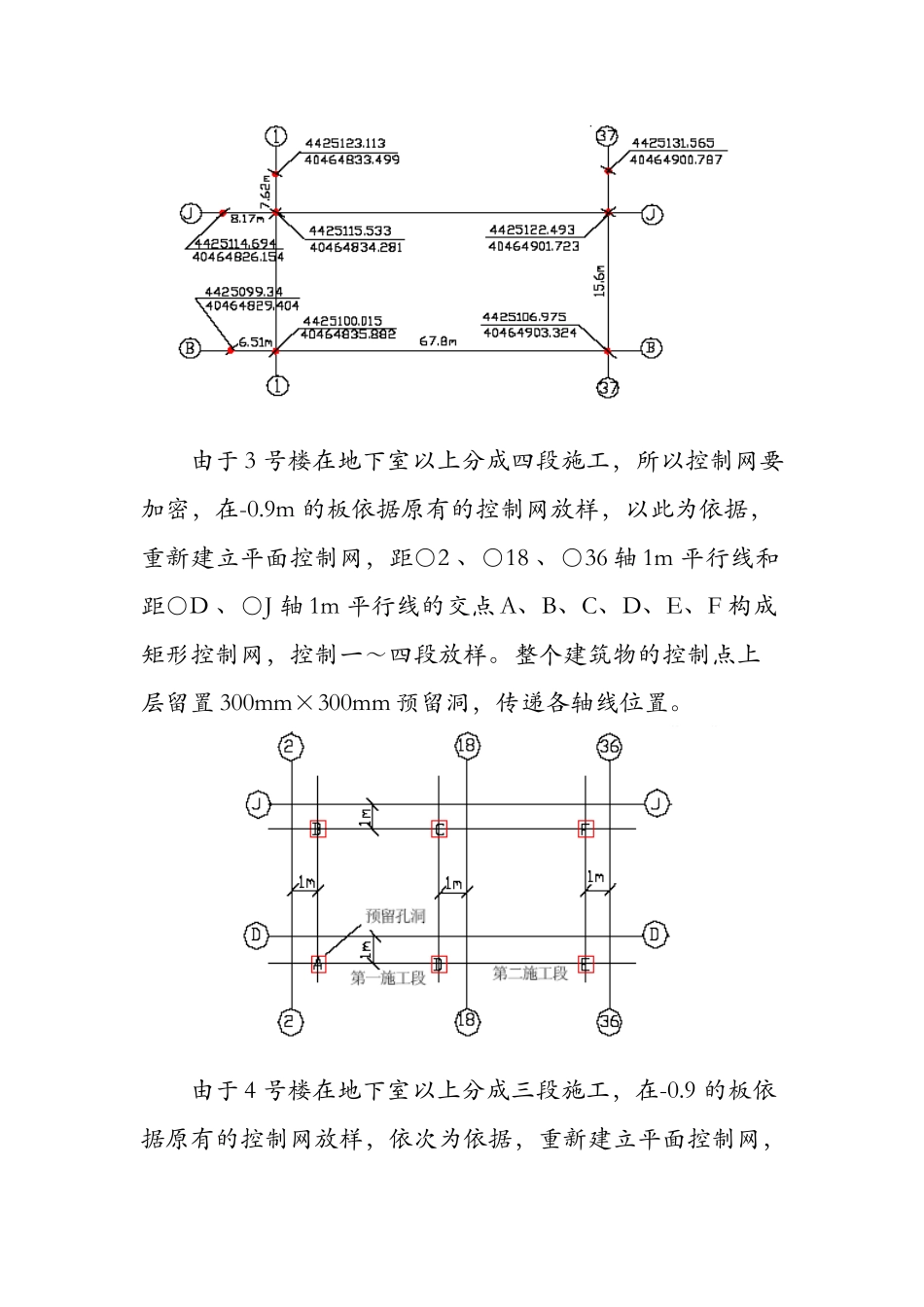

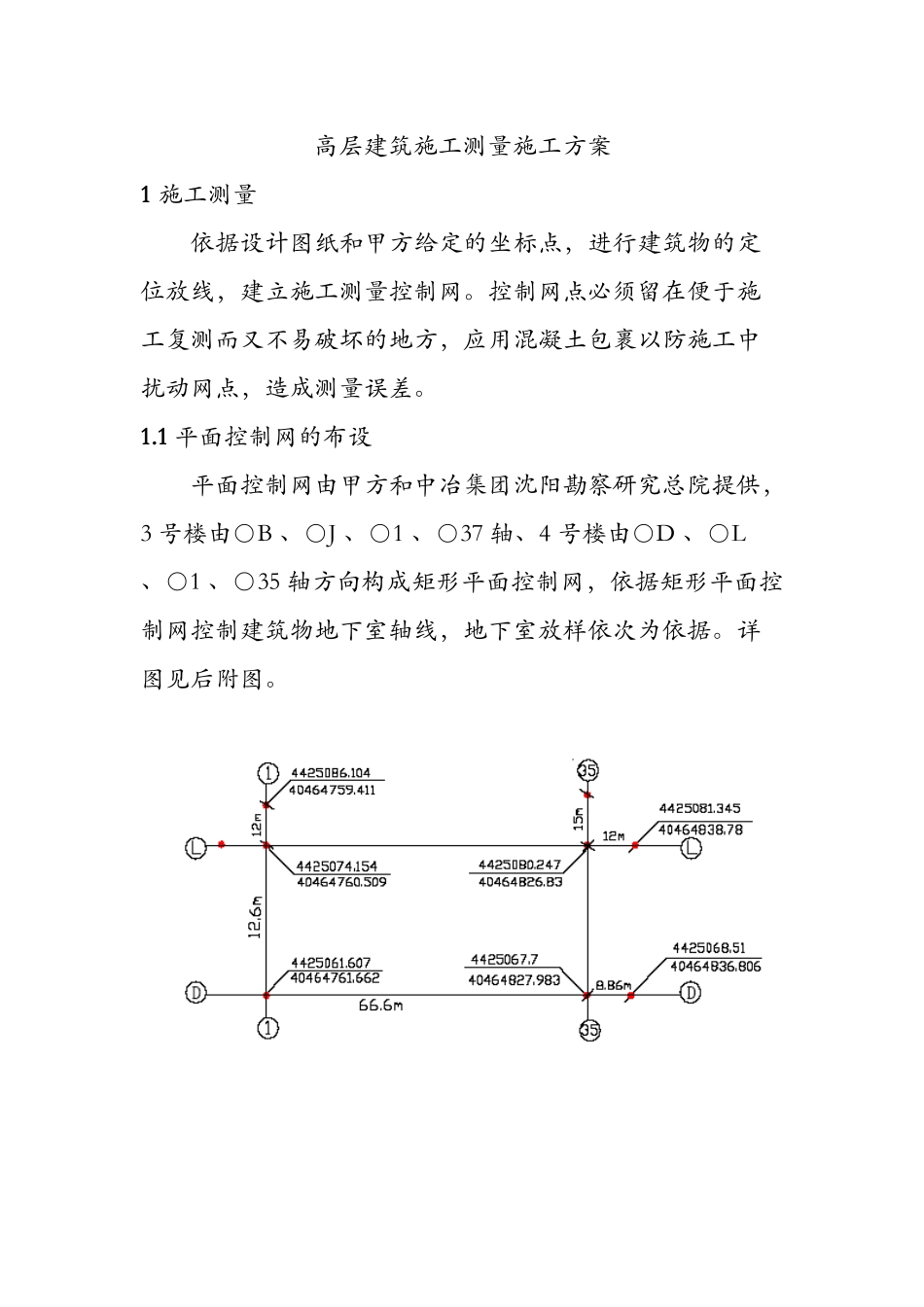

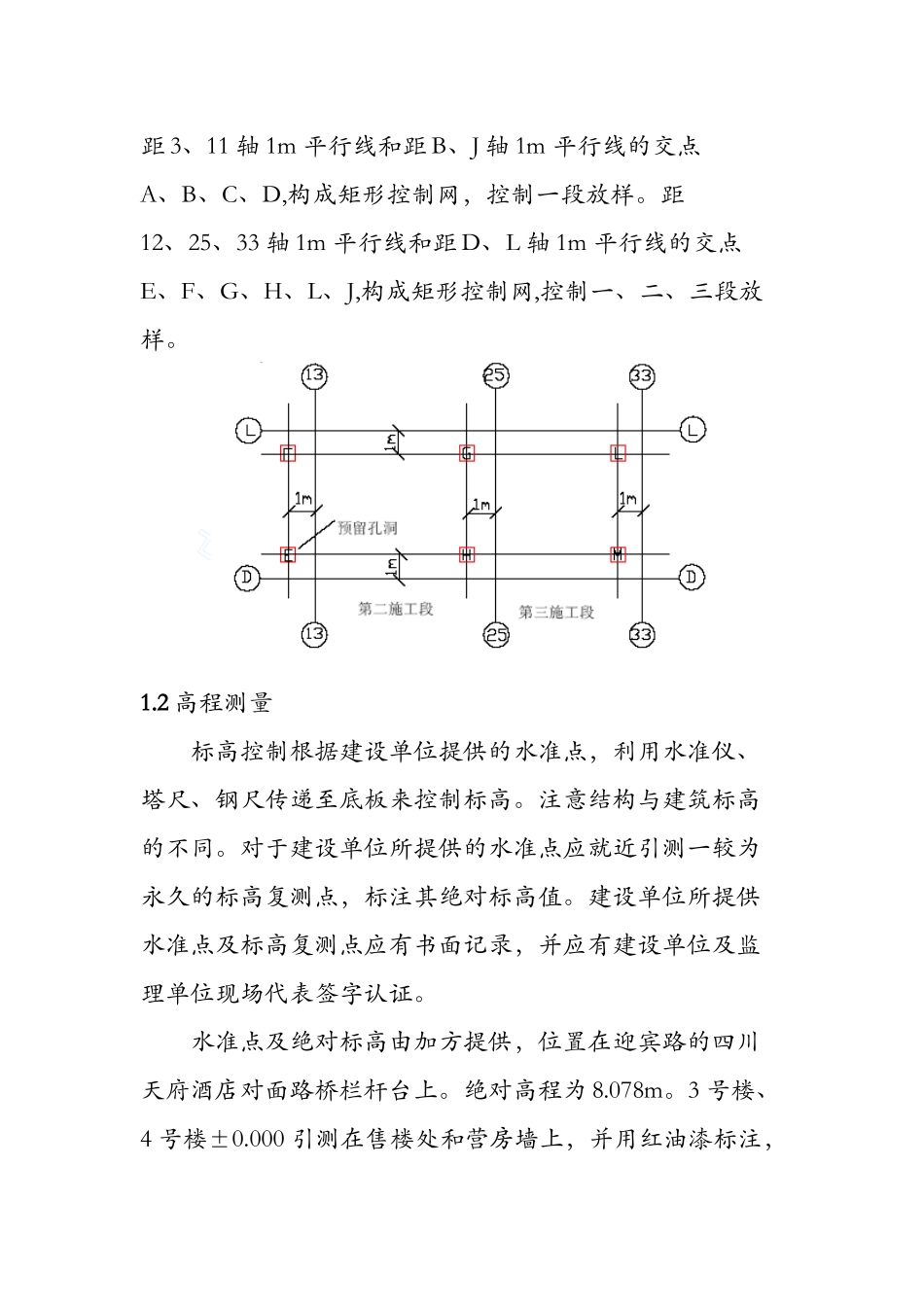

高层建筑施工测量施工方案1施工测量依据设计图纸和甲方给定的坐标点，进行建筑物的定位放线，建立施工测量控制网。控制网点必须留在便于施工复测而又不易破坏的地方，应用混凝土包裹以防施工中扰动网点，造成测量误差。1.1平面控制网的布设平面控制网由甲方和中冶集团沈阳勘察研究总院提供，3号楼由○B、○J、○1、○37轴、4号楼由○D、○L、○1、○35轴方向构成矩形平面控制网，依据矩形平面控制网控制建筑物地下室轴线，地下室放样依次为依据。详图见后附图。由于3号楼在地下室以上分成四段施工，所以控制网要加密，在-0.9m的板依据原有的控制网放样，以此为依据，重新建立平面控制网，距○2、○18、○36轴1m平行线和距○D、○J轴1m平行线的交点A、B、C、D、E、F构成矩形控制网，控制一～四段放样。整个建筑物的控制点上层留置300mm×300mm预留洞，传递各轴线位置。由于4号楼在地下室以上分成三段施工，在-0.9的板依据原有的控制网放样，依次为依据，重新建立平面控制网，距3、11轴1m平行线和距B、J轴1m平行线的交点A、B、C、D,构成矩形控制网，控制一段放样。距12、25、33轴1m平行线和距D、L轴1m平行线的交点E、F、G、H、L、J,构成矩形控制网,控制一、二、三段放样。1.2高程测量标高控制根据建设单位提供的水准点，利用水准仪、塔尺、钢尺传递至底板来控制标高。注意结构与建筑标高的不同。对于建设单位所提供的水准点应就近引测一较为永久的标高复测点，标注其绝对标高值。建设单位所提供水准点及标高复测点应有书面记录，并应有建设单位及监理单位现场代表签字认证。水准点及绝对标高由加方提供，位置在迎宾路的四川天府酒店对面路桥栏杆台上。绝对高程为8.078m。3号楼、4号楼±0.000引测在售楼处和营房墙上，并用红油漆标注，用来控制地下室高程测量。在一层墙壁上各设置一永久性标高点，即每层永久性的楼层标高基准点+0.500m标高点，用红油漆标注，不经许可，不得覆盖或破坏。以后每层依次为依据向上引测，在此竖向方向引一通长直线，以消除钢尺的垂直误差。为了尽可能避免因传导的次数而造成累计误差，在施工中高程每3层用钢尺复测一次，及时纠正误差。标高允许偏差：层高不大于±3mm，全高不大于±20mm。如图4-4所示。1.3各施工细部点详细放样大模板施工技术与组合钢模施工技术有所不同。组合钢模施工常常采用墙、柱、梁、板一次成型浇筑；大模板施工其工艺特点是墙、柱与梁、板必须分开浇筑。所以，各工序的放样方式有所不同。1.各楼层控制轴线的放样把控制轴线从预留洞口引测到各楼层上，放出轴线位置。每次传导时四个控制点必须相互复核，做好记录，检查四个点之间的距离、角度直至完全符合为止。2.墙模板的放样根据控制轴线位置放样出墙的位置、尺寸线，用于检查墙、柱钢筋位置，及时纠偏，以利于大模板位置就位。再在其周围放出模板线300mm控制线。放双线控制以保证墙的截面尺寸及位置。然后放出轴线，待墙拆除模板后把此线引到墙面上，以确定上层梁的位置。如图示：3.门窗、洞口的放样在放墙体线的同时弹出门窗洞口的平面位置，再在绑好的钢筋笼上放样出窗门洞口的高度，用油漆标注，放置窗体洞口成型模体。外墙门窗、洞口竖向弹出通线与平面位置校核，以控制门窗、洞口位置。4．梁、板的放样待墙拆模后，进行高程传递，用水准仪引测，立即在墙上用墨线弹出每层+0.500m线，不得漏弹，再根据此线向上引测出梁、板底模板100mm控制线，如图4-6所示。5外墙大角的控制待外墙拆完模后，沿大角处向内各量出300mm，用经纬仪竖向放出通线，用以控制外墙转角模板位置，防止大角出现偏差。在大角模板的相应位置做出标记，待上层大角模板合模时，通线与标记一定要相吻合。如图4-7所示。6.楼梯踏步的放样根据楼梯踏步的设计尺寸，在实际位置两边的墙上用墨线弹出，并弹出两条梯角平行线，以便纠偏。如图示：1.4沉降观测观测点的布置及做法：根据图纸上观测点的位置，由专业测量单位负责观测，观测点采用先浇筑后钻孔设置，如图4-9所示。沉降观测的方法：根据现场实际情况，建筑物内选择坚固稳定的地方，埋设三个水准基点，与图纸上给出的沉降观测点组成闭合水准路线，以确保观测...
