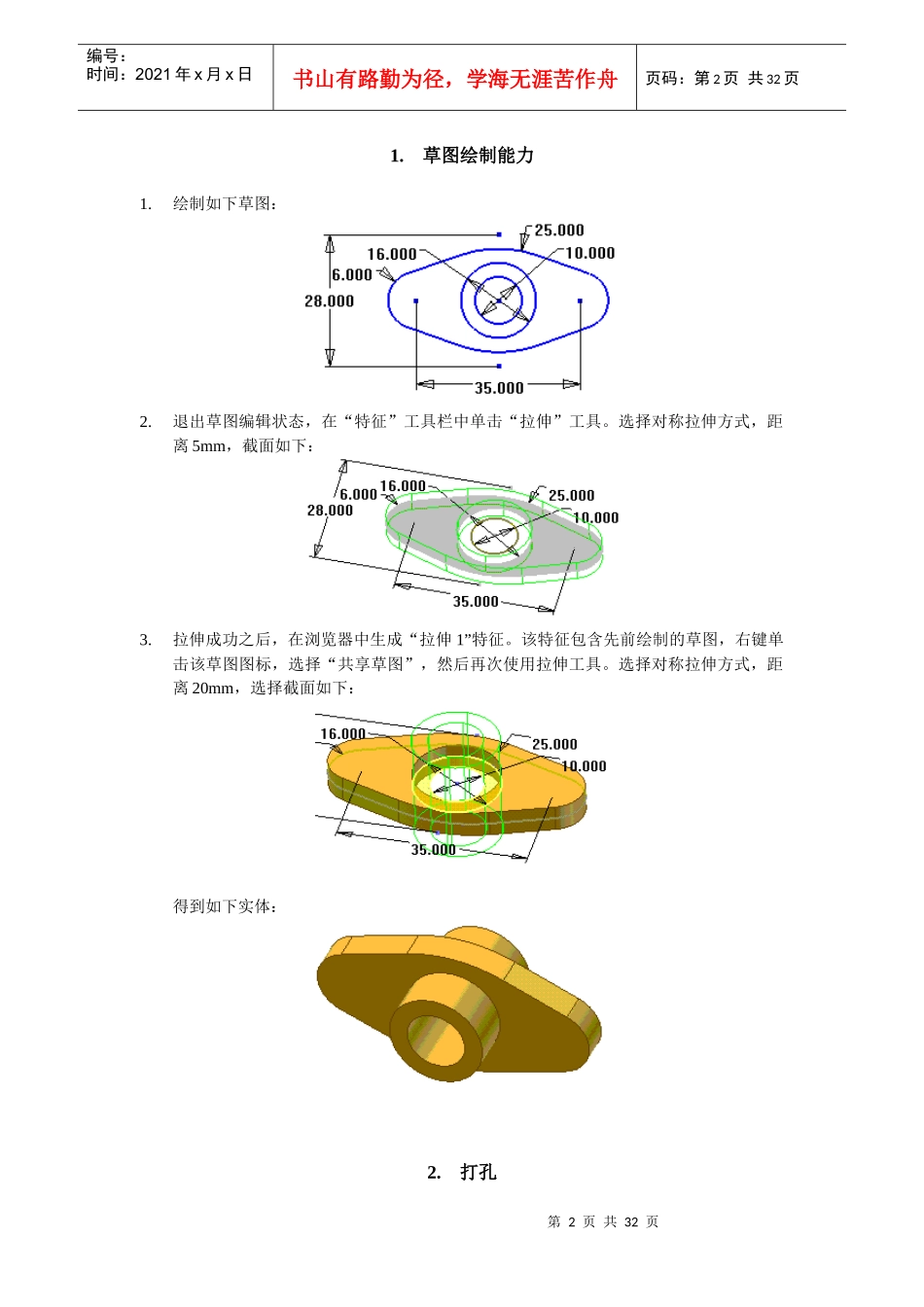

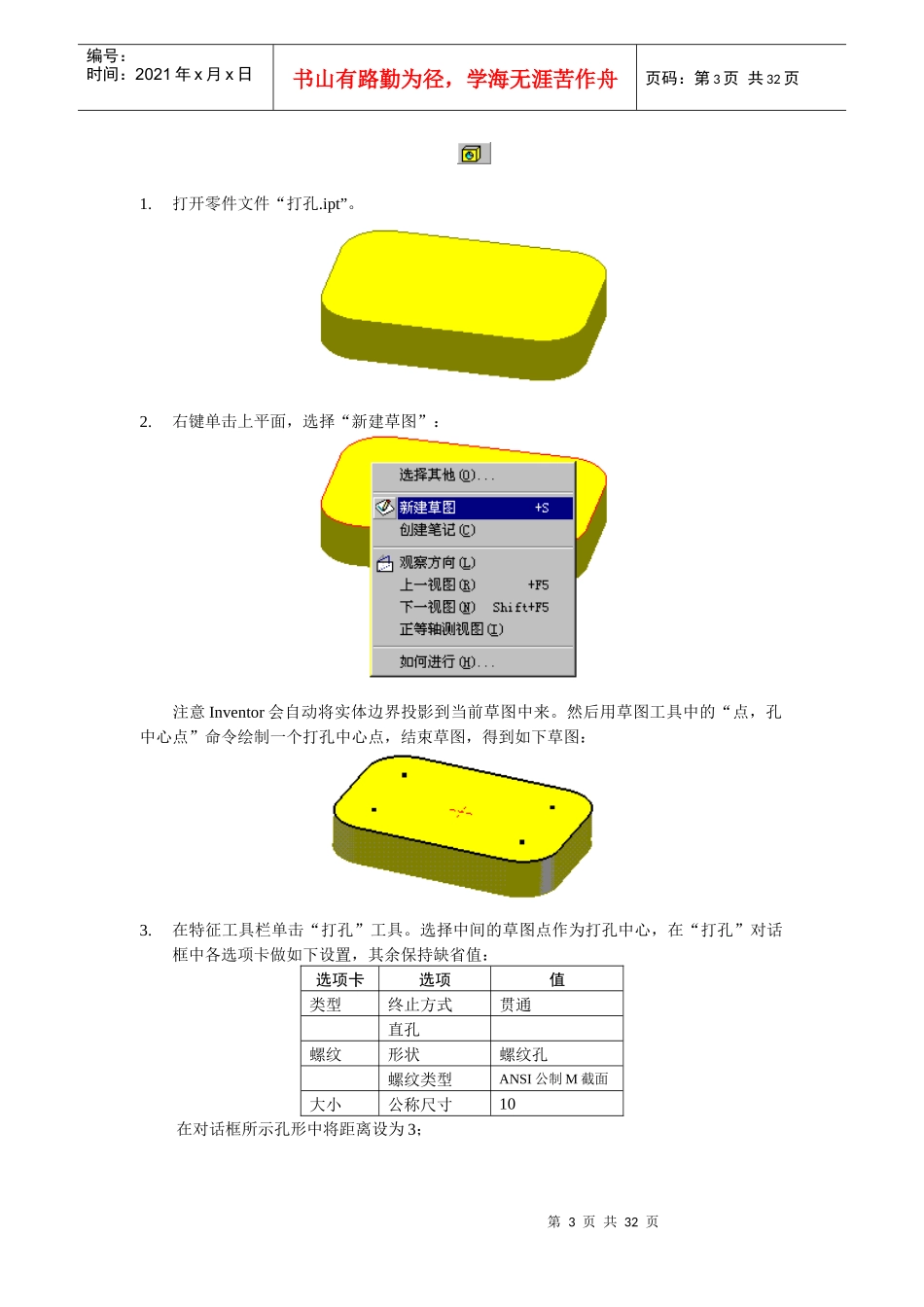

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页Inventor高级培训教程通过基础培训，我们已经初步掌握了运用AutodeskInventor进行设计的流程和方法。在本教程中，通过若干个练习，使我们深入地学习Inventor的造型、装配等有关内容。课程安排如下：序号培训内容培训用时1草图绘制能力20分钟2打孔15分钟3拔模斜度15分钟4零件分割20分钟5抽壳20分钟6圆角与倒角25分钟7扫掠20分钟8螺旋扫掠20分钟9放样30分钟10螺纹表达15分钟11加强筋和腹板30分钟12构造曲面20分钟13设计元素25分钟14鈑金设计30分钟15表驱动零件30分钟16部件约束（运动）20分钟17自适应部件装配20分钟18衍生部件20分钟合计：6小时35分钟第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页1.草图绘制能力1.绘制如下草图：2.退出草图编辑状态，在“特征”工具栏中单击“拉伸”工具。选择对称拉伸方式，距离5mm，截面如下：3.拉伸成功之后，在浏览器中生成“拉伸1”特征。该特征包含先前绘制的草图，右键单击该草图图标，选择“共享草图”，然后再次使用拉伸工具。选择对称拉伸方式，距离20mm，选择截面如下：得到如下实体：2.打孔第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页1.打开零件文件“打孔.ipt”。2.右键单击上平面，选择“新建草图”：注意Inventor会自动将实体边界投影到当前草图中来。然后用草图工具中的“点，孔中心点”命令绘制一个打孔中心点，结束草图，得到如下草图：3.在特征工具栏单击“打孔”工具。选择中间的草图点作为打孔中心，在“打孔”对话框中各选项卡做如下设置，其余保持缺省值：选项卡选项值类型终止方式贯通直孔螺纹形状螺纹孔螺纹类型ANSI公制M截面大小公称尺寸10在对话框所示孔形中将距离设为3；第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页4.再次选择上平面新建草图，这次直接利用系统自动投影生成的四个圆弧中心作为打孔中心。5.在不同的对角处以不同的孔参数打孔：选项卡选项值类型终止方式贯通倒角孔选项倒角角度906.对话框所示孔形中，孔径为3mm，倒角处孔径为4。选项卡选项值类型终止方式贯通沉头孔螺纹形状螺纹孔、全螺纹螺纹类型ANSI公制M截面大小公称尺寸4对话框所示孔形中，沉头孔径6mm，沉头深度1mm。最终得到如下图所示结果：3.拔模斜度1.打开文件“拔模.ipt”。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页2.单击“拔模斜度”命令图标，如图指定“拔模方向”和“拔模面”，并指定“拔模角度”为5deg。3.确定后得到如下图所示结果：4.零件分割1.打开零件文件“分割.ipt”。2.在零件侧面新建草图，创建如下图形状的曲线草图作为分割零件的工具，然后退出草图编辑，将文件保存副本为“手机.ipt”，并打开该副本；3.单击“零件分割”命令图标，在对话框中，选“零件分割”，然后指定分割工具为刚才绘制的曲线，指定要“去除”的一边。第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页分割之后，将文件保存副本为“上壳.ipt”文件。之后编辑刚才的分割特征，选择“去除”另外一侧，然后保存副本为“下壳”。这样，得到两个能够精确配合的零件：5.抽壳1.打开零件文件“抽壳.ipt”：2.单击抽壳命令图标，第一次抽壳1mm，零件上表面为开口面，如图：第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页得到如下的抽壳结果：3.编辑该抽壳特征，将下底面设为“特殊厚度”15mm后确定，如图：得到如下的抽壳结果：4.第二次抽壳，上表面仍为开口面，抽壳厚度为1mm。作出隔板如图：第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页5.编辑第二次抽壳，选背面为开口面。槽改在背面，如图：6.在上部背面新建草图，捕捉圆心画圆，如图：7.将此圆做切削贯通拉伸，在抽壳之后的零件上打一个贯通...
