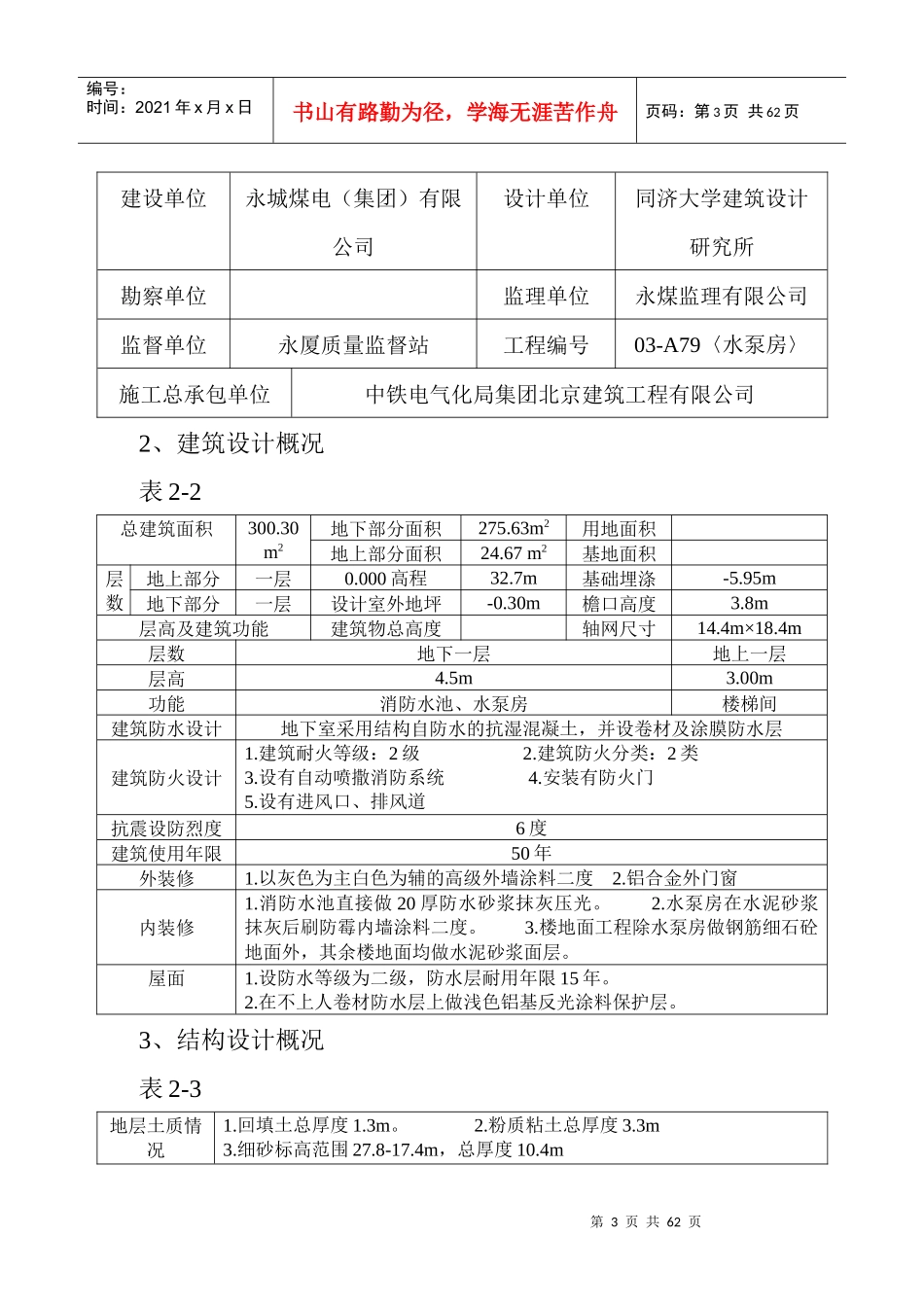

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页一、编制依据1.永城煤电（集团）有限公司水泵房工程施工图纸表1-1序号图纸名称图号出图日期1总平面布置图总0104年12月27日2建筑施工图建01—建0404年12月27日3结构施工图结01—结0804年12月27日4给排水施工图水01—水0304年12月27日5暖通施工图暖通0104年12月27日6电气施工图电01—电0604年12月27日7修改图桩平面图、基础结构平面图、墙柱结构平面图05年01月26日2、《建筑工程质量管理条理》3、《工程建设标准强制性条文》4、我公司ISO9001质量管理体系中的《质量管理手册》及相关程序文件。5、国家现行有关施工规范、规程和技术标准〈主要部分〉。5.1、工程测量规范：GB50026-935.2、建筑地基与基础工程施工质量验收规范：GB50202-20025.3、地下工程防水质量验收规范：GB50208-2002第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页5.4、钢筋焊接及验收规程：JGJ18-20035.5、钢筋机械连接通用技术规程：JGJ107-20035.6、钢筋焊接接头实验方法：JGJ27-865.7、混凝土结构工程施工质量验收规范：GB50204-20025.8、建筑地面工程施工质量验收规范：GB50209-20025.9、建筑装饰装修工程质量验收规范：GB50210-20015.10、屋面工程质量验收规范：GB50207-20025.11、建筑工程施工质量验收统一标准：GB50300-20015.12、建筑给排水及采暖工程施工质量验收规范：GB50242-20025.13、建筑电气安装工程施工质量验收规范：GB50303-20025.14、施工现场临时用电安全技术规范：JGJ46-885.15、建筑机械使用安全技术规范：JGJ33-2001，J119-20016、工地所在地地理位置的特点及当地施工环境的调查。7、我公司积累的类似工程相关经验和现场调查资料。二、概况1、工程概况表2-1工程名称永厦宾馆贵宾楼地下水泵房地理位置永城光明路第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页建设单位永城煤电（集团）有限公司设计单位同济大学建筑设计研究所勘察单位监理单位永煤监理有限公司监督单位永厦质量监督站工程编号03-A79〈水泵房〉施工总承包单位中铁电气化局集团北京建筑工程有限公司2、建筑设计概况表2-2总建筑面积300.30m2地下部分面积275.63m2用地面积地上部分面积24.67m2基地面积层数地上部分一层0.000高程32.7m基础埋涤-5.95m地下部分一层设计室外地坪-0.30m檐口高度3.8m层高及建筑功能建筑物总高度轴网尺寸14.4m×18.4m层数地下一层地上一层层高4.5m3.00m功能消防水池、水泵房楼梯间建筑防水设计地下室采用结构自防水的抗湿混凝土，并设卷材及涂膜防水层建筑防火设计1.建筑耐火等级：2级2.建筑防火分类：2类3.设有自动喷撒消防系统4.安装有防火门5.设有进风口、排风道抗震设防烈度6度建筑使用年限50年外装修1.以灰色为主白色为辅的高级外墙涂料二度2.铝合金外门窗内装修1.消防水池直接做20厚防水砂浆抹灰压光。2.水泵房在水泥砂浆抹灰后刷防霉内墙涂料二度。3.楼地面工程除水泵房做钢筋细石砼地面外，其余楼地面均做水泥砂浆面层。屋面1.设防水等级为二级，防水层耐用年限15年。2.在不上人卷材防水层上做浅色铝基反光涂料保护层。3、结构设计概况表2-3地层土质情况1.回填土总厚度1.3m。2.粉质粘土总厚度3.3m3.细砂标高范围27.8-17.4m，总厚度10.4m第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页地下水概况1.属潜水受季节影响较大，水位标高室外地坪以下-1m。2.地下水对砼无侵蚀性。地下室结构结构参数混凝土强度等级混凝土结构垫层厚度：100mmC25Ⅱ类工程基础平板筏基，底版厚度：450mmC30、S6抗震外墙C30、S6抗震内墙C30、S6抗震梁、板梁：300×700、400×900、250×400、250×600、350×800、250×500、200×300C30柱500×500C304、专业设计概况表2-4设计系统设计要求系统做法管线类别给水市政压力给水管供水卡连接无缝钢管、二次镀锌排水潜污泵丝接镀锌管雨水落水管至雨水井自然排出胶连（承插）PVC管通排风混流式送、排风系统管道用镀锌钢板制作照明单管...
