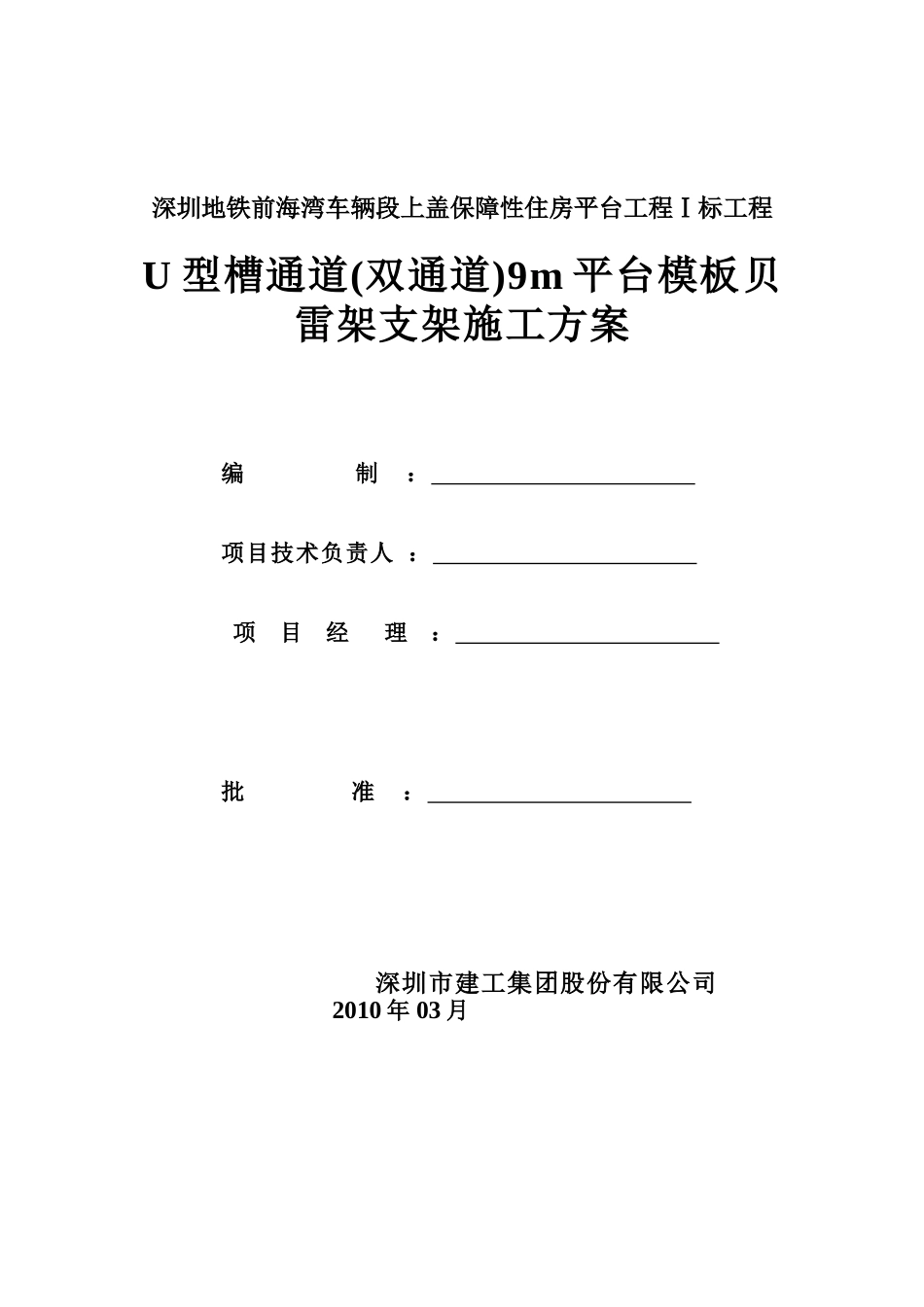

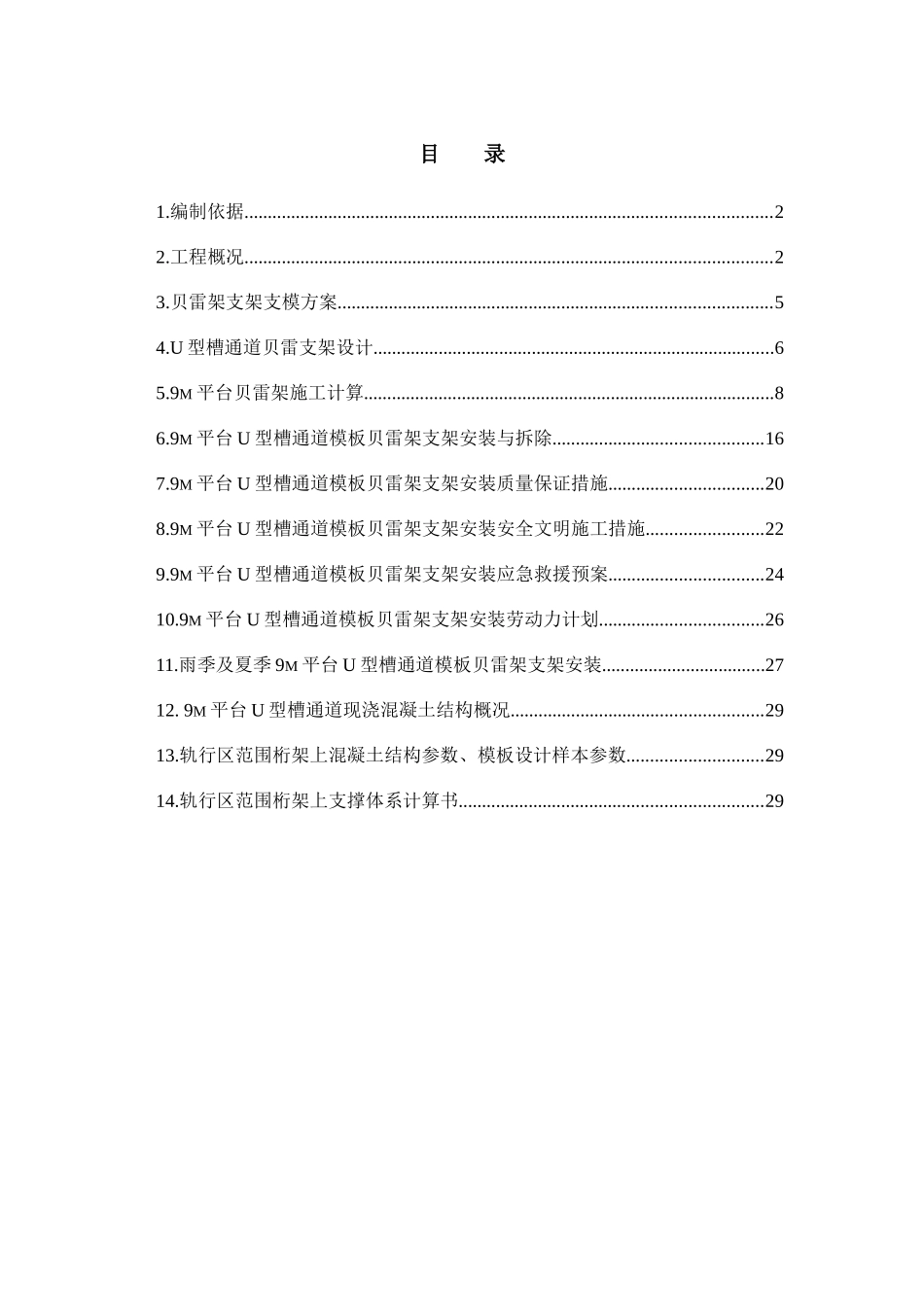

深圳地铁前海湾车辆段上盖保障性住房平台工程Ⅰ标工程U型槽通道(双通道)9m平台模板贝雷架支架施工方案编制：项目技术负责人：项目经理：批准：深圳市建工集团股份有限公司2010年03月目录1.编制依据.................................................................................................................22.工程概况.................................................................................................................23.贝雷架支架支模方案.............................................................................................54.U型槽通道贝雷支架设计......................................................................................65.9M平台贝雷架施工计算........................................................................................86.9M平台U型槽通道模板贝雷架支架安装与拆除.............................................167.9M平台U型槽通道模板贝雷架支架安装质量保证措施.................................208.9M平台U型槽通道模板贝雷架支架安装安全文明施工措施.........................229.9M平台U型槽通道模板贝雷架支架安装应急救援预案.................................2410.9M平台U型槽通道模板贝雷架支架安装劳动力计划...................................2611.雨季及夏季9M平台U型槽通道模板贝雷架支架安装...................................2712.9M平台U型槽通道现浇混凝土结构概况......................................................2913.轨行区范围桁架上混凝土结构参数、模板设计样本参数.............................2914.轨行区范围桁架上支撑体系计算书.................................................................291.编制依据本施工方案作为主导施工的依据，编制时对施工工艺及方法、安全生产保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑突出科学性及可行性。编制依据如下(但不限于)：根据施工图纸及现场实际情况，以及国家省市相关法律法规、规范要求《钢结构工程施工质量验收规范》GB50205—2001《建筑钢结构焊接规程》JGJ81-2002、J218-2002《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91《钢结构工程质量检验评定标准》GB50221-95《钢结构工程质量检验评定标准》GB50221—95《混凝土质量控制标准》GB50164—92《建筑施工安全检查标准》JGJ59—99《建筑结构计算手册》《贝雷架使用手册》2.工程概况1、工程整体概况本标段在建设时需要保证bcd区(b-L~d-U)车辆段范围内下部铺轨(长度约216米宽度13米)的正常进行，在首层高支模的脚手架中需要考虑预留出铺轨用的通道。本区域施工重点为9m平台8.5m标高，梁450*1200，@3000，板厚180，砼C30。在梁板施工时需要对漏下的砂浆、混凝土、水进行防护处理，保证下部车辆段铺轨工作的正常进行是工程的重点。2、工程设计概况9m平台的梁、板参数U型槽由北(位于b-M及b-L轴线中间)至南d-U轴，其中选取有代表性的梁作为贝雷架设计的依据，其位置及参数如下：U型槽上部9m梁板参数(由北至南选取)序号梁轴线梁尺寸梁上部主筋梁中部抗扭筋(构造筋)梁下部主筋混凝土强度等级梁跨度(mm)1b-M偏南500*14004B12G12B1215C32C35168122b-L500*14004B12G12B1215C32C35168123b-K700*16002C32+(2B12)G12B1420C32C35171874b-J700*16002C32+(2B13)G12B1420C32C35171415c-T850*140017C25N22C2514C25C35170146c-P700*18002C32+(2B12)G12C1419C32C35168537c-N700*18002C32+(2B13)G12B1416C32C35167608c-K700*18002C32+(2B14)G12B1422C32C35165989c-J700*18002C28+(2B12)G12B1418C32C351657310d-U500*15004C28G12B129C32C3515200其中，包含有3块降板，其梁与梁轴线间距较其他横跨U型槽梁大，分别如下：b-K～b-J轴降板，梁间距为4600mm；c-P～c-N轴降板，梁间距为5850mm；c-K～c-J轴降板，梁间距为5850mm．3、现场支模条件1)现场Ｕ型槽低部标高如下图所示2)地质情况根据勘察报告钻探揭示，场地内第四系地...
