某高速公路隧道群施工监控方案VIP专享VIP免费

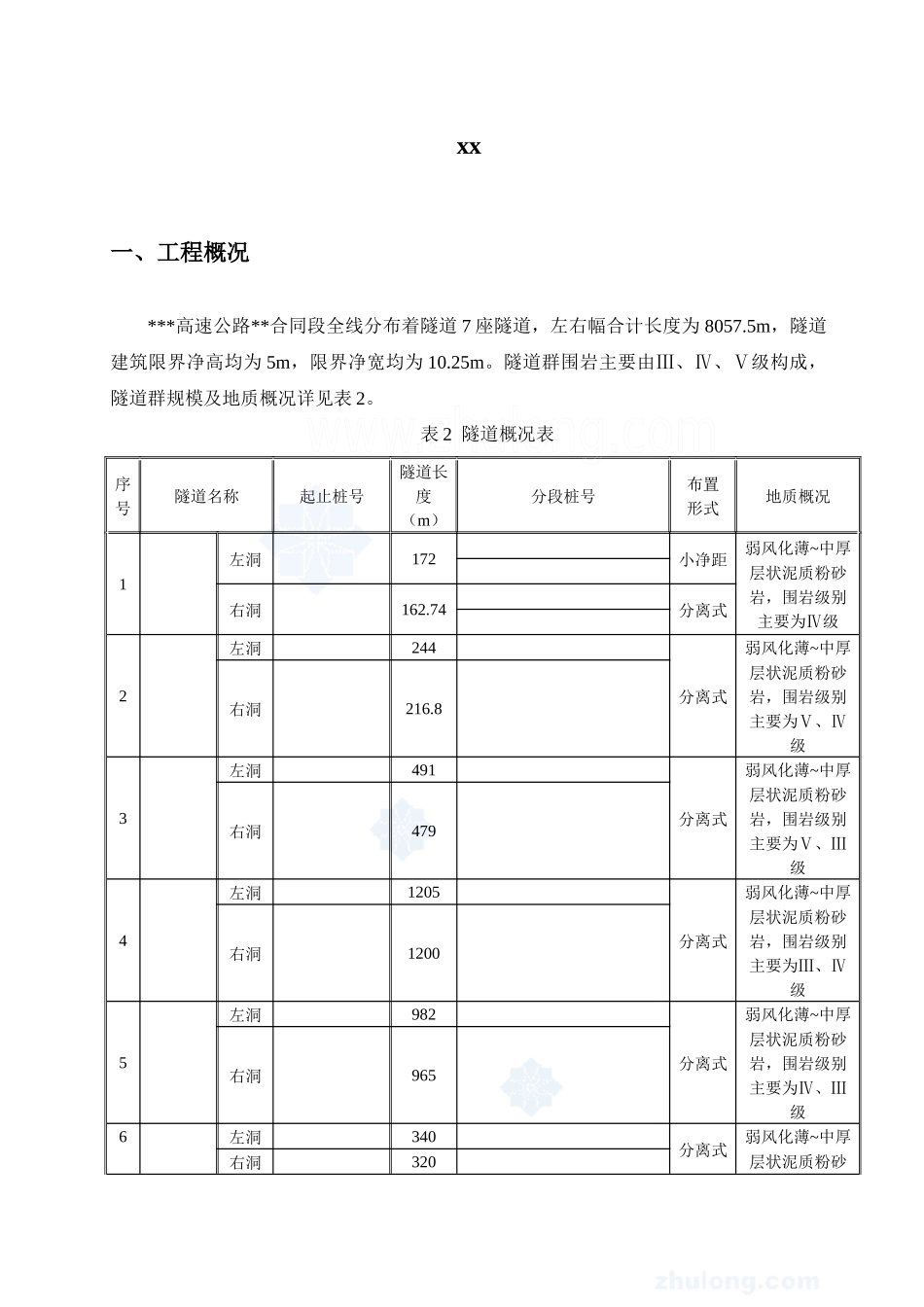

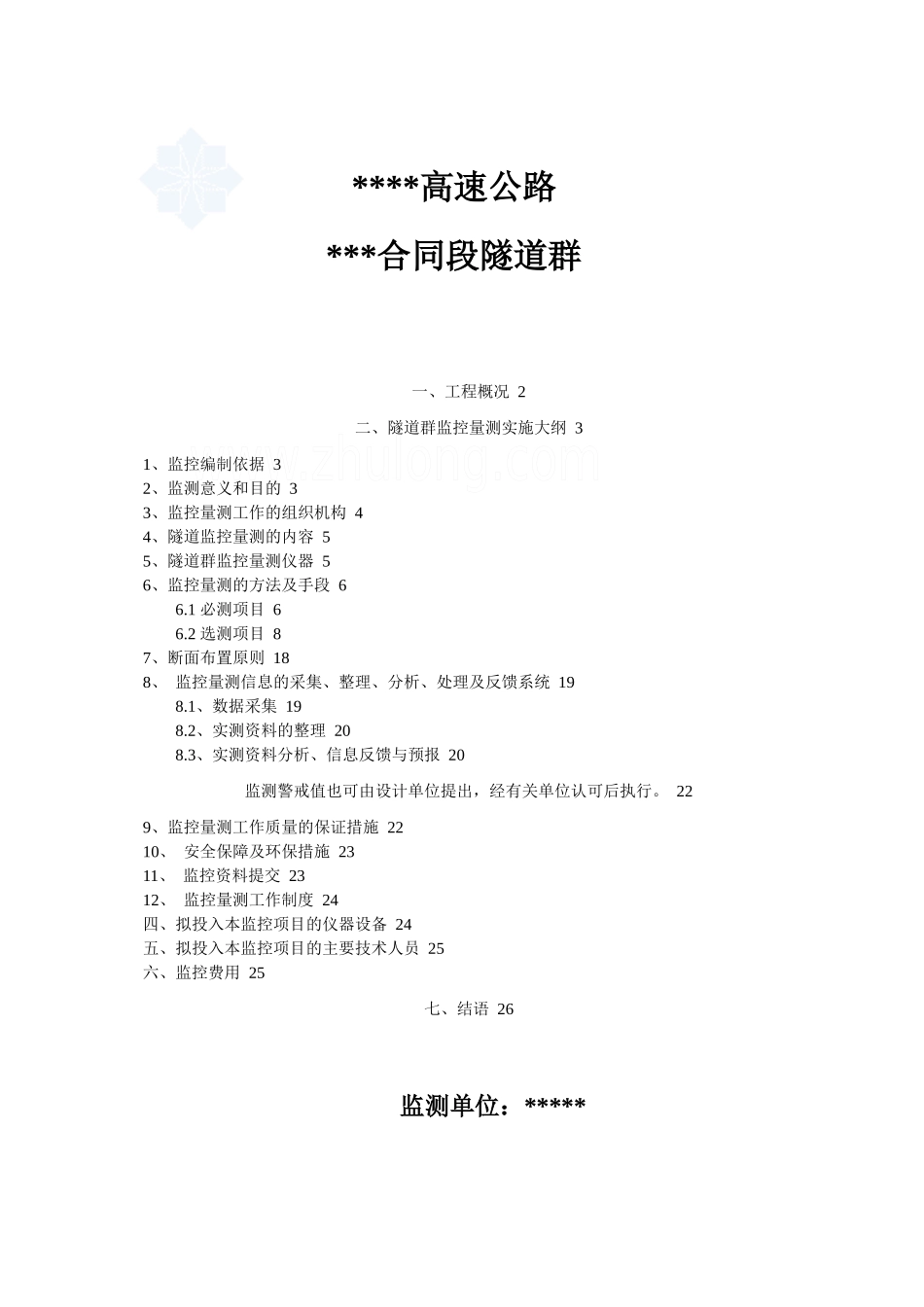

****高速公路***合同段隧道群一、工程概况2二、隧道群监控量测实施大纲31、监控编制依据32、监测意义和目的33、监控量测工作的组织机构44、隧道监控量测的内容55、隧道群监控量测仪器56、监控量测的方法及手段66.1必测项目66.2选测项目87、断面布置原则188、监控量测信息的采集、整理、分析、处理及反馈系统198.1、数据采集198.2、实测资料的整理208.3、实测资料分析、信息反馈与预报20监测警戒值也可由设计单位提出，经有关单位认可后执行。229、监控量测工作质量的保证措施2210、安全保障及环保措施2311、监控资料提交2312、监控量测工作制度24四、拟投入本监控项目的仪器设备24五、拟投入本监控项目的主要技术人员25六、监控费用25七、结语26监测单位：*****xx一、工程概况***高速公路**合同段全线分布着隧道7座隧道，左右幅合计长度为8057.5m，隧道建筑限界净高均为5m，限界净宽均为10.25m。隧道群围岩主要由Ⅲ、Ⅳ、Ⅴ级构成，隧道群规模及地质概况详见表2。表2隧道概况表序号隧道名称起止桩号隧道长度（m）分段桩号布置形式地质概况1左洞172小净距弱风化薄~中厚层状泥质粉砂岩，围岩级别主要为Ⅳ级右洞162.74分离式2左洞244分离式弱风化薄~中厚层状泥质粉砂岩，围岩级别主要为Ⅴ、Ⅳ级右洞216.83左洞491分离式弱风化薄~中厚层状泥质粉砂岩，围岩级别主要为Ⅴ、Ⅲ级右洞4794左洞1205分离式弱风化薄~中厚层状泥质粉砂岩，围岩级别主要为Ⅲ、Ⅳ级右洞12005左洞982分离式弱风化薄~中厚层状泥质粉砂岩，围岩级别主要为Ⅳ、Ⅲ级右洞9656左洞340分离式弱风化薄~中厚层状泥质粉砂右洞320岩，围岩级别7左洞647分离式弱风化薄~中厚层状泥质粉砂岩，围岩级别主要为Ⅴ、Ⅳ级小净距右洞633分离式小净距8合计8057二、隧道群监控量测实施大纲1、监控编制依据1）《公路隧道施工技术规范》JTJ042-942）《公路隧道设计规范》JTGD70-20043)《公路工程质量检验评定标准》JTGF80/1－20044）****高速公路施工图设计文件2、监测意义和目的隧道监控量测作为新奥法的三大核心之一，对评价隧道施工方法的可行性、设计参数的合理性，了解隧道施工实际围岩级别及其变形特性等能够提供准确、及时的依据，对隧道二次衬砌的施作时间具有决定性意义；因此，它是保障隧道建设成功的重要手段。隧道监控量测的主要任务应做到提高安全性，修正设计、指导施工、积累建设经验，并通过对实测数据的现场分析、处理，及时向施工方、监理方、设计方和业主提供分析资料。对直接服务****隧道群施工具有重要现实意义。本次新奥法监控隧道监测的主要目的为：（1）通过围岩地质状况和支护状况描述，对围岩进行合理的分类及对稳定性进行合理的评价。（2）对隧道拱顶下沉周边收敛位移进行监测，根据量测数据确认围岩的稳定性，判断支护效果，指导施工工序预防坍塌，保证施工安全。（3）对周边收敛位移进行监测，根据变形的速率及量值判断围岩的稳定程度，选择适当的二衬支护时机，指导现场施工。（4）地表下沉。对隧道埋深较浅段进行地表沉降监测，判定隧道开挖对地表的影响，与拱顶下沉数据相互应证。（5）通过测定锚杆长度和注浆饱满度，检测锚杆长度和注浆效果。（6）选测组合。通过对围岩压力、钢支撑应力、衬砌应力等选测项目的监测判断围岩稳定性及支护效果，反馈设计，指导现场施工。3、监控量测工作的组织机构针对本工程监测项目的特点，隧道监控现场组织及分工如下图所示，监控现场组织由现场监测人员、技术分析人员组成。现场监测人员、技术分析人员根据合同和规范要求完成日常监测及资料整理、技术分析及施工预测，见图3.3。4、隧道监控量测的内容（1）必测项目地质和初期支护状况观察水平收敛拱顶下沉锚杆轴力量测图3.3隧道群监控量测工作组织机构图（2）选测项目岩层内部位移（洞内设点）喷层、二衬内部应力，围岩与喷层、喷层与二衬间接触压力仰拱沉降钢支撑内力5、隧道群监控量测仪器在隧道监控量测中，仪器的选择决定着能否取得准确可靠的数据，甚至决定着监控工作能否顺利的完成，本次所要监控隧道数量多、量测工作量大，因此各类检测设备均经过检查、标定，确保测试的结果准确可靠，量测仪器...
