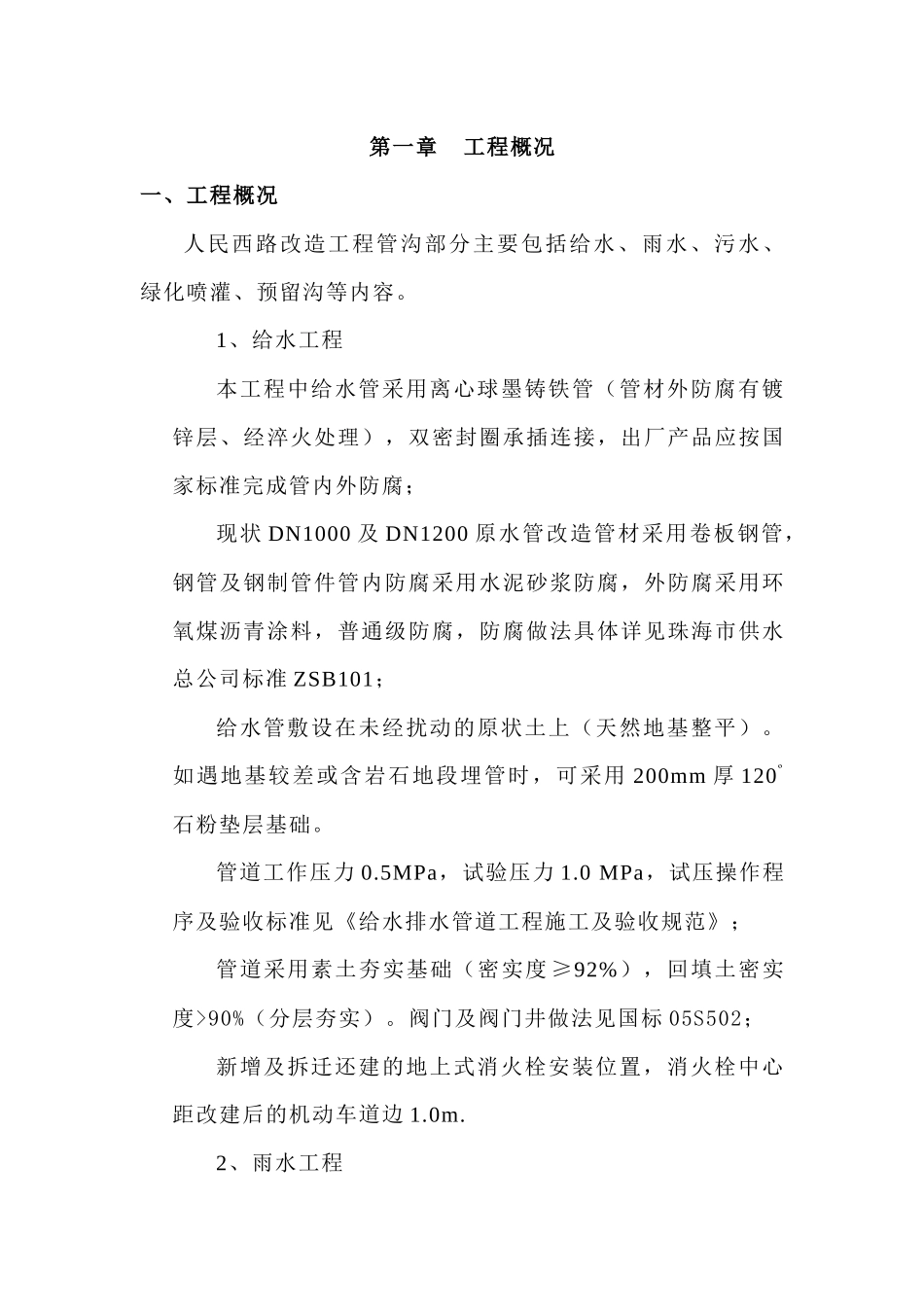

波纹管道施工方案_第1页
1/46

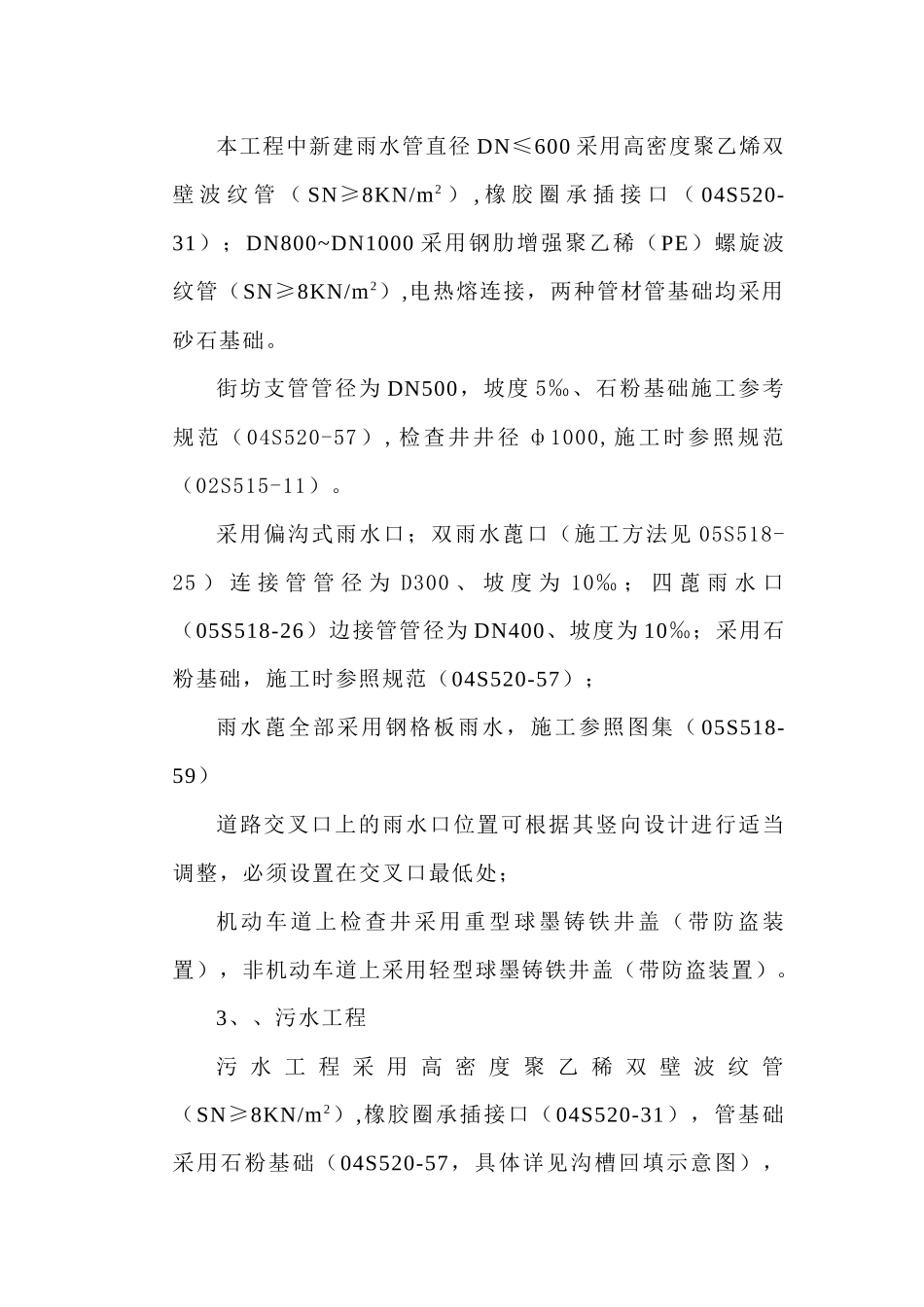

波纹管道施工方案_第2页
2/46

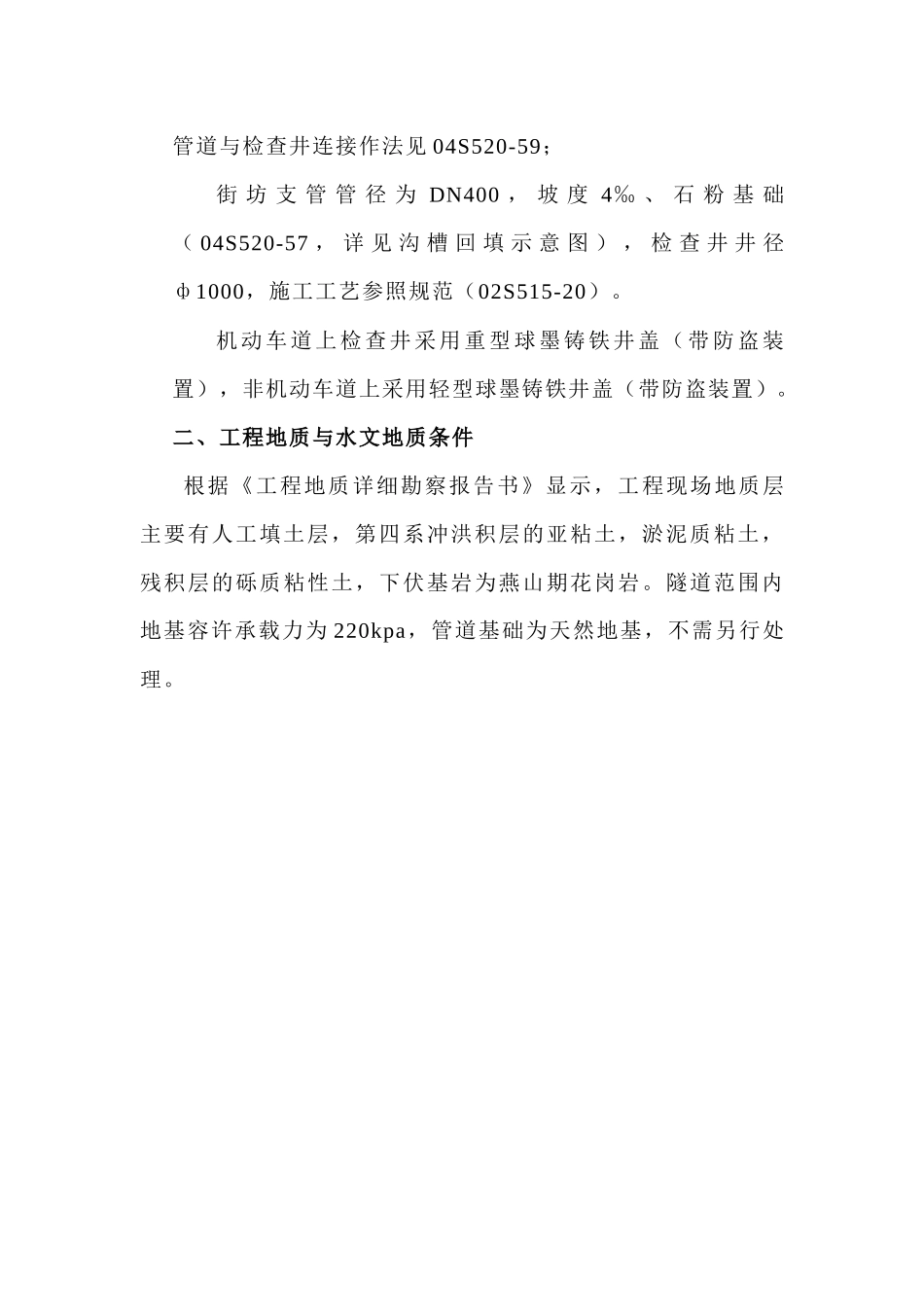

波纹管道施工方案_第3页
3/46
第一章工程概况一、工程概况人民西路改造工程管沟部分主要包括给水、雨水、污水、绿化喷灌、预留沟等内容。1、给水工程本工程中给水管采用离心球墨铸铁管(管材外防腐有镀锌层、经淬火处理),双密封圈承插连接,出厂产品应按国家标准完成管内外防腐;现状DN1000及DN1200原水管改造管材采用卷板钢管,钢管及钢制管件管内防腐采用水泥砂浆防腐,外防腐采用环氧煤沥青涂料,普通级防腐,防腐做法具体详见珠海市供水总公司标准ZSB101;给水管敷设在未经扰动的原状土上(天然地基整平)。如遇地基较差或含岩石地段埋管时,可采用200mm厚120º石粉垫层基础。管道工作压力0.5MPa,试验压力1.0MPa,试压操作程序及验收标准见《给水排水管道工程施工及验收规范》;管道采用素土夯实基础(密实度≥92%),回填土密实度>90%(分层夯实)。阀门及阀门井做法见国标05S502;新增及拆迁还建的地上式消火栓安装位置,消火栓中心距改建后的机动车道边1.0m.2、雨水工程本工程中新建雨水管直径DN≤600采用高密度聚乙烯双壁波纹管(SN≥8KN/m2),橡胶圈承插接口(04S520-31);DN800~DN1000采用钢肋增强聚乙稀(PE)螺旋波纹管(SN≥8KN/m2),电热熔连接,两种管材管基础均采用砂石基础。街坊支管管径为DN500,坡度5‰、石粉基础施工参考规范(04S520-57),检查井井径ф1000,施工时参照规范(02S515-11)。采用偏沟式雨水口;双雨水蓖口(施工方法见05S518-25)连接管管径为D300、坡度为10‰;四蓖雨水口(05S518-26)边接管管径为DN400、坡度为10‰;采用石粉基础,施工时参照规范(04S520-57);雨水蓖全部采用钢格板雨水,施工参照图集(05S518-59)道路交叉口上的雨水口位置可根据其竖向设计进行适当调整,必须设置在交叉口最低处;机动车道上检查井采用重型球墨铸铁井盖(带防盗装置),非机动车道上采用轻型球墨铸铁井盖(带防盗装置)。3、、污水工程污水工程采用高密度聚乙稀双壁波纹管(SN≥8KN/m2),橡胶圈承插接口(04S520-31),管基础采用石粉基础(04S520-57,具体详见沟槽回填示意图),管道与检查井连接作法见04S520-59;街坊支管管径为DN400,坡度4‰、石粉基础(04S520-57,详见沟槽回填示意图),检查井井径ф1000,施工工艺参照规范(02S515-20)。机动车道上检查井采用重型球墨铸铁井盖(带防盗装置),非机动车道上采用轻型球墨铸铁井盖(带防盗装置)。二、工程地质与水文地质条件根据《工程地质详细勘察报告书》显示,工程现场地质层主要有人工填土层,第四系冲洪积层的亚粘土,淤泥质粘土,残积层的砾质粘性土,下伏基岩为燕山期花岗岩。隧道范围内地基容许承载力为220kpa,管道基础为天然地基,不需另行处理。专业管沟施工班组质安组林嘉泳技术组计经组材料组施工组陈光明测量组设备组项目副经理吴郁华人民西路改造工程第Ⅰ标段工程项目经理部项目经理严海啸项目总工曾荣资料组第二章施工组织及施工准备我项目部将按业主要求组建具有丰富相关排水及污水构筑物施工经验、管理能力和协调能力强的施工组织机构,本工程中的项目组织架构如下:一、主要管理人员二、技术准备1、图纸会审、技术交底a、项目总工程师组织有关人员进行图纸会审,形成图纸会审记录。同时提交现场监理工程师。设计单位对需要澄清、修改的问题书面答复后,工程施工严格按照修改的施工图及设计变更图纸进行。b、组织技术交底,由项目经理部总工程师向施工班组交底。组织技术人员熟悉施工技术规范,质量检验评定标准和有关环保、文明施工等文件。2、测量控制所用的测量器具均经计量检验合格后才使用,并对经纬仪水准仪作简易校核。对设计部门提供的控制点和水准点进行复核,复核结果符合设计规范要求后,报监理工程师认可,然后才进行施工放样测量。施工现场根据施工图纸和实地测设的点进行施工需要的测量、定位、定线,在施工现场测放出管线的中线及边线,每5米布设一个高程木桩。所有测量放线均做好测量施工记录,并将结果及时报告监理工程师,得到其认可后即开始下一道工序的施工。三、地下管线和障碍物的检查工程开工前安排专业人员对施工范围内原有地下管线、排水管线及其它障碍物作全面探查,了解地...
