精英商务大厦模板施工方案VIP专享VIP免费

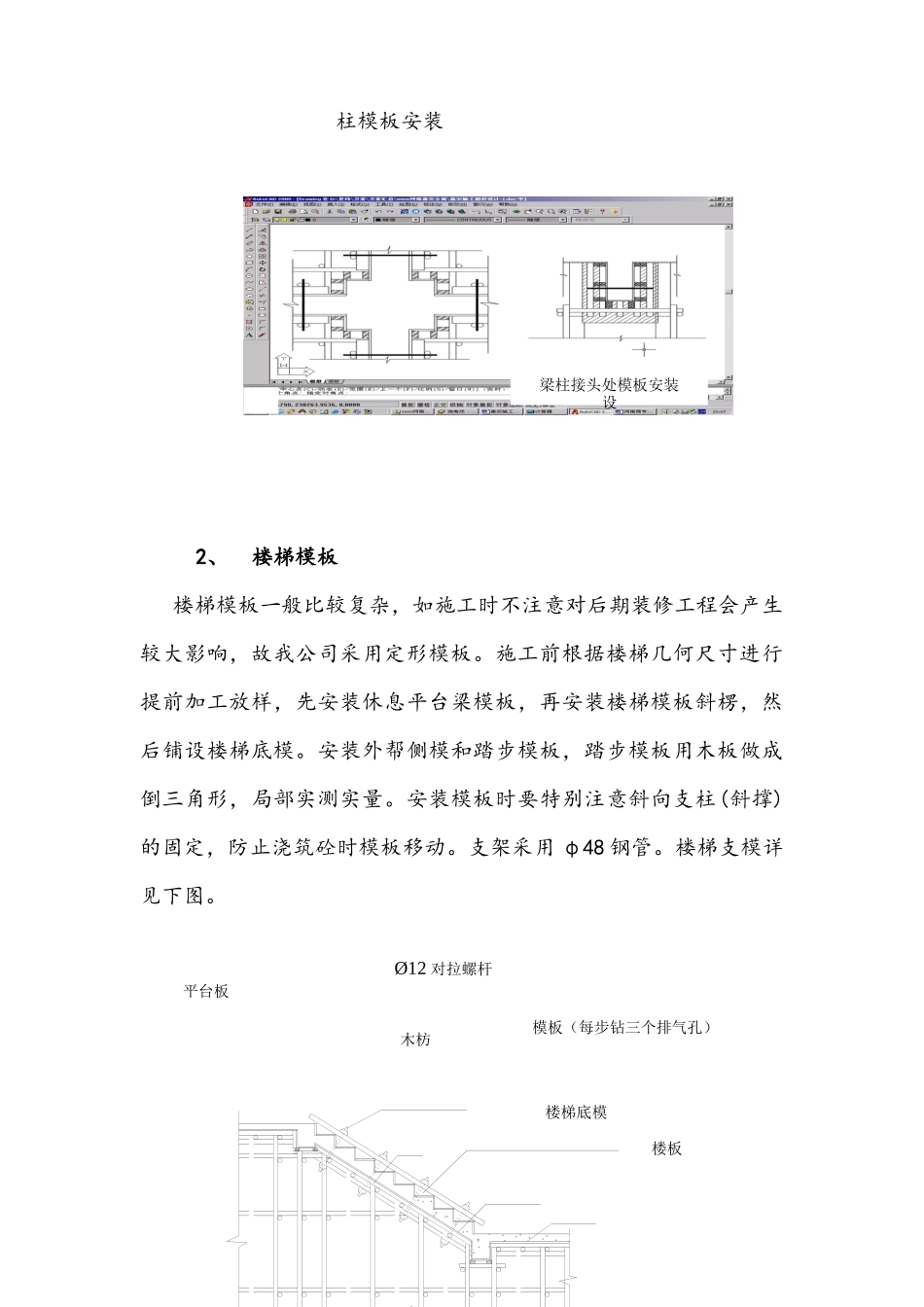

一、工程概况本工程建筑面积2275.4m2，地上2层，建筑高度地上9.05m，建筑结构形式为框架结构，基础为独立柱基础，设计使用年限为50年，抗震设防烈度为8度，地面以上2层，耐火等级二级，屋面防水等级Ⅱ级，建筑安全等级2级，抗震按8度。二级抗震构造，设计使用年限为50年。二、编制依据1、工程施工图纸。2、《模板安装、拆除工程检验批质量验收记录表》的规定。3、《混凝土结构设计规范》4、《建筑施工扣件式钢管脚手架安全技术规范》5、《建筑施工高处作业安全技术规范》三、施工准备将各道轴线分别弹线，并引测好标高线，按照工程的柱、梁板进行模板和配套明确其刚度和稳定性、在安装模板前必须，将模板清理干净，刷好脱模剂，防止污染钢筋及混凝土接触，脱模剂应涂刷均匀，不得漏刷。四、材料选用1、模板材料模板材料选用δ=12厚的木芯胶合板，模板的背带选用35×80mm厚的木枋。直角扣连角并双扣件50*100木方间距25018厚胶合板48钢管12螺杆Ø12螺杆Ø48钢管35*80木枋间距250直角扣连角并双扣件12厚胶合板2、紧固材料紧固材料采用φ48×3.0钢管和Φ12螺杆加固。五、主体模板施工工艺及操作要求1、柱模板施工柱模板安装顺序是：安装前检查——模板安装——检查对角线——长度差——安装柱箍——全面检查校正——整体固定——柱头找补。柱模板采用12厚胶合板，背楞采用35×80mm木枋，柱箍用φ48×3.0钢管。模板根据柱截面尺寸进行配制，柱与梁接口处，采取柱模开槽，梁底及侧模与槽边相接，拼缝严密，并用木枋压紧，柱模加固采用钢管抱箍，每450mm一道。安装前要检查是否平整，若不平整，要先在模板下口外辅一层水泥浆（10～20mm厚）以免砼浇筑时漏浆而造成柱底烂根。梁柱接头处模板安装设平台板楼板楼梯底模木枋Ø12对拉螺杆模板（每步钻三个排气孔）柱模板安装2、楼梯模板楼梯模板一般比较复杂，如施工时不注意对后期装修工程会产生较大影响，故我公司采用定形模板。施工前根据楼梯几何尺寸进行提前加工放样，先安装休息平台梁模板，再安装楼梯模板斜楞，然后铺设楼梯底模。安装外帮侧模和踏步模板，踏步模板用木板做成倒三角形，局部实测实量。安装模板时要特别注意斜向支柱(斜撑)的固定，防止浇筑砼时模板移动。支架采用φ48钢管。楼梯支模详见下图。3、梁模板施工1）工艺流程：抄平、弹线（轴线、水平线）→支撑架搭设→支柱头模板→铺设底模板→拉线找平→封侧模→预检。2）根据主控制线放出各梁的轴线及标高控制线。3）梁模支撑。梁模板支撑采用扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为0.9m；立杆须设置纵横双向扫地杆，扫地杆距地面200mm；立杆全高范围内设置纵横双向水平杆，水平杆的步距（上下水平杆间距）不大于1700mm；.立杆顶端必须设置纵横双向水平杆。在满堂架的基础上在主次梁的梁底再加一排立杆，沿梁方向间距1.5m。梁底小横杆和立杆交接处立杆加设保险扣。梁模板支架宜与楼板模板支架综合布置，相互连接、形成整体。4）剪刀撑。竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑。水平方向：沿全平面每隔2步设置一道水平剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m，纵向剪刀撑斜杆与地面的倾角宜在45～60度之间，水平剪刀撑与水平杆的夹角宜为45度。5）梁模板安装大龙骨采用Ø48×3.0mm钢管，其跨度等于支架立杆间距；小龙骨采用35mm×80mm方木，间距300mm，其跨度等于大龙骨间距。梁底模板铺设：按设计标高拉线调整支架立杆标高，然后安装梁底模板。梁跨中起拱高度为梁跨度的2‰，主次梁交接时，先主梁起拱，后次梁起拱。梁侧模板铺设：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模应设置斜撑，当梁高大于700mm时设置腰楞，并用对拉螺栓加固，对拉螺栓水平间距为800mm。4、楼板模板施工1）工艺流程：满堂脚手架搭设→龙骨铺设、加固→楼板模板安装→预检。2）满堂脚手架搭设：楼板模板支架搭设同梁模板支架搭设，与梁模板支架统一布置。立杆顶部如设置顶托，其伸出长度不应大于300mm；顶部支撑点位于顶层横杆时，应靠近立杆，且不大于100㎜。（后附具体方案及计算书）3）立杆支撑横纵间距不超过0.9m,且立杆支撑钢管不能有接头，如有少数接头...
