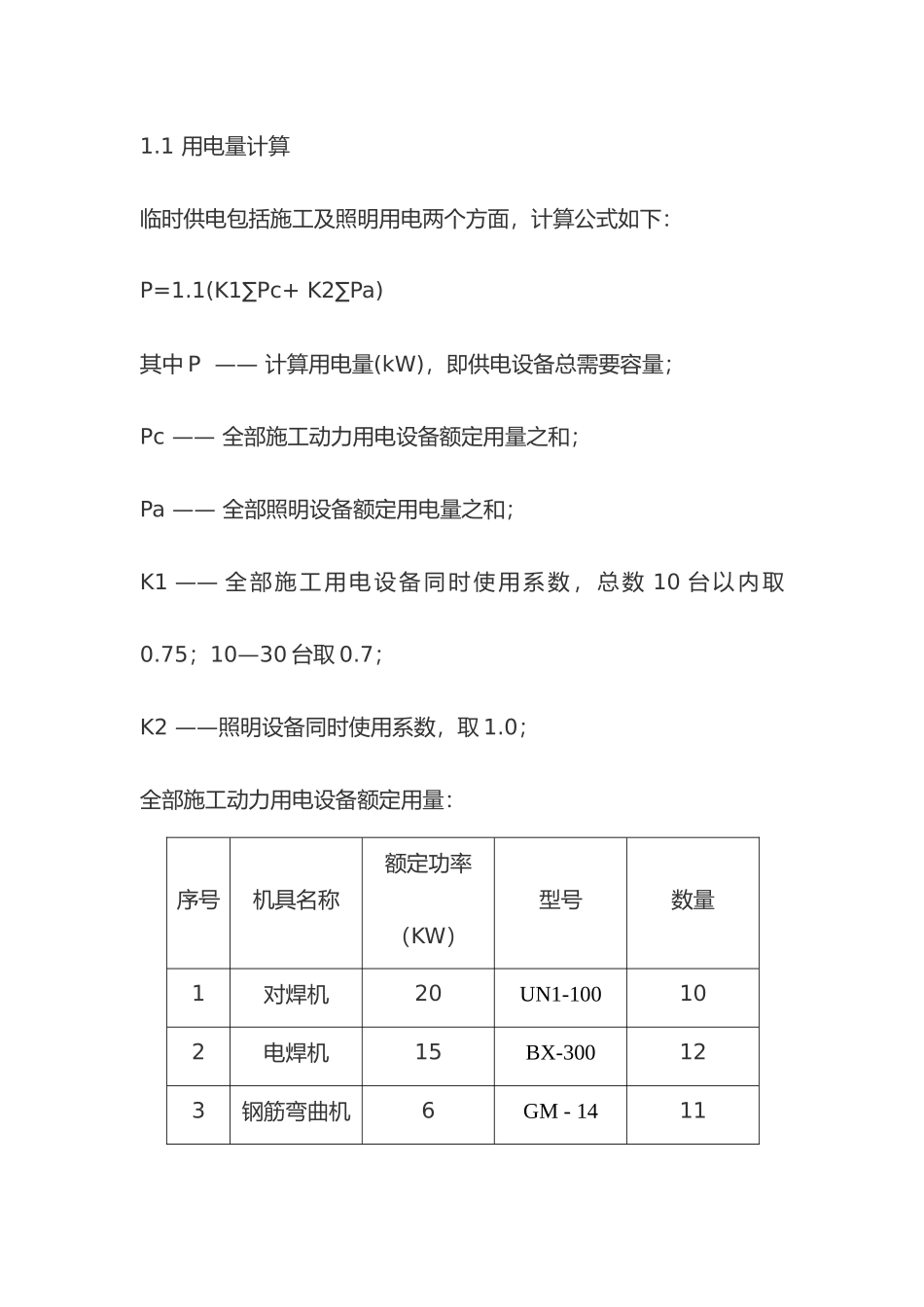

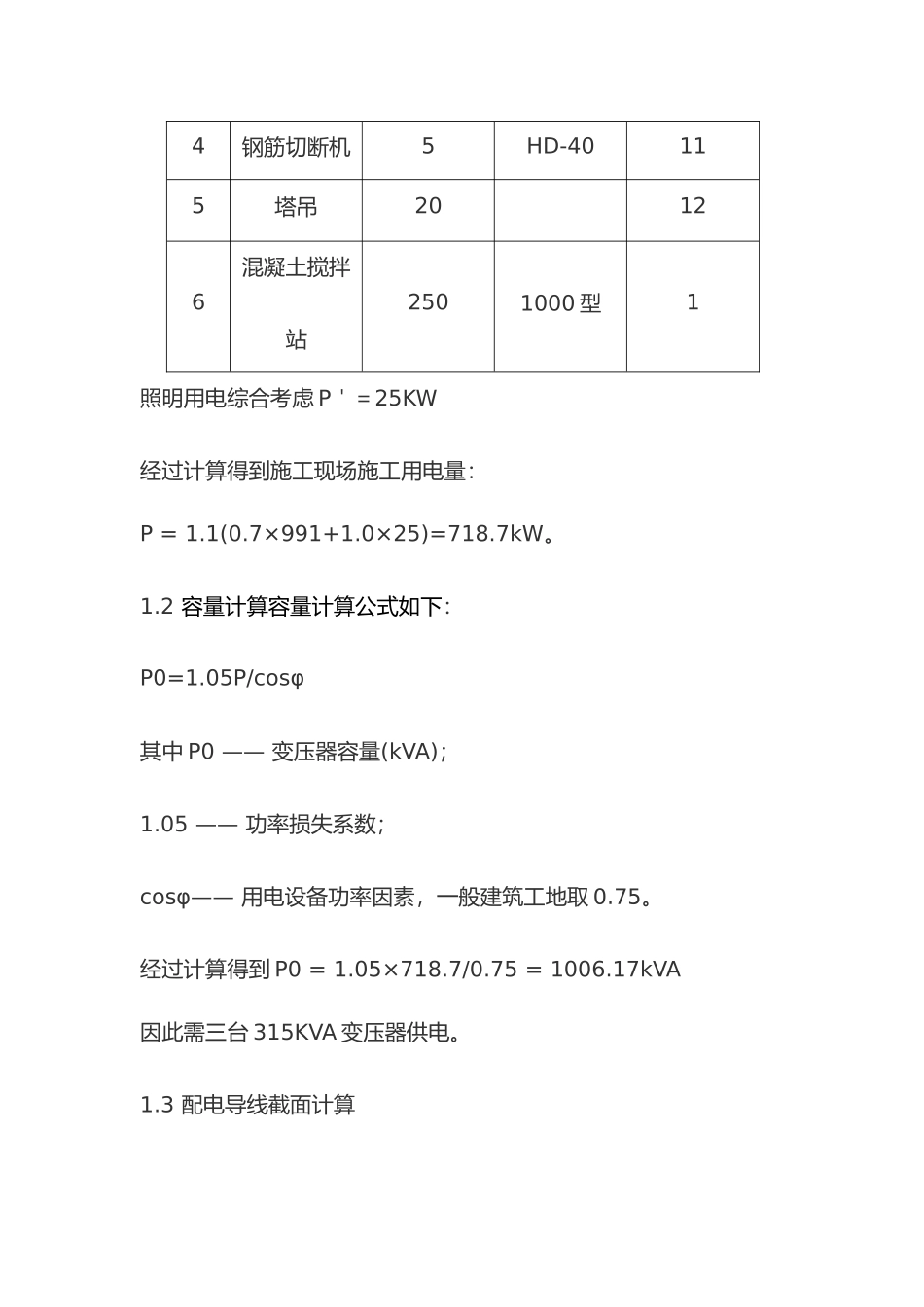

嘉鹏水岸城二期临时用电施工方案一、工程概况嘉鹏水岸城二期工程占地面积5万平方米，与嘉鹏一期隔干渠东西相望。计划建筑17层住宅楼7栋，11层住宅楼4栋，总建筑面积11万平方米。针对本住宅小区的施工特点及用电需要，施工现场临时用电电源由嘉鹏一期西侧两台315KVA的变压器、和二期七号楼前315KVA变压器供给。施工现场施工用电采用三相五线制，并配有标准配电柜，电缆线采用埋地方式。施工现场分为六个供电区，设六只分配电箱，电箱采用非标准电箱。二、编制依据1．实施性施工组织设计2．施工现场结构物分布及生产用施工机械设备3．施工现场临时用电安全技术规范三、施工现场供电计算1.1用电量计算临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1(K1∑Pc+K2∑Pa)其中P——计算用电量(kW)，即供电设备总需要容量；Pc——全部施工动力用电设备额定用量之和；Pa——全部照明设备额定用电量之和；K1——全部施工用电设备同时使用系数，总数10台以内取0.75；10—30台取0.7；K2——照明设备同时使用系数，取1.0；全部施工动力用电设备额定用量：序号机具名称额定功率（KW）型号数量1对焊机20UN1-100102电焊机15BX-300123钢筋弯曲机6GM-14114钢筋切断机5HD-40115塔吊20126混凝土搅拌站2501000型1照明用电综合考虑P＇＝25KW经过计算得到施工现场施工用电量：P=1.1(0.7×991+1.0×25)=718.7kW。1.2容量计算容量计算公式如下：P0=1.05P/cosφ其中P0——变压器容量(kVA)；1.05——功率损失系数；cosφ——用电设备功率因素，一般建筑工地取0.75。经过计算得到P0=1.05×718.7/0.75=1006.17kVA因此需三台315KVA变压器供电。1.3配电导线截面计算由于本工程采用的是分变压器、分区供电因此只计算变压器配电箱至分区开关箱配电导线截面。1）按分区设备容量计算电流：每分区容量为66KW供电电压为380/220V经计算得到I=160A。考虑土建施工的特点取系数0.75×160A=120A根据线路的最大负荷电流，不得大于导线的运行节流量，经查表知，YJV0.6/1KV型铜芯电缆截面积选择为3×95+2×50mm2四、接地与接零保护系统1．本工程施工现场采用TN-S三相五线制接零接地保护系统。2．TN–S三相五线接零保护架设要求保护零线严禁通过任何开关或熔断器。保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。五、配电箱与开关箱1．本工程临时用电采用TN–S三相五线三级配电二级保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。二级保护指分配电箱和开关箱，均必须经漏电保护开关保护。2．配电箱的材质和安置要求配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。配电箱、开关箱必须有防雨、防尘设施，必须有门锁。3．配电箱开关箱装设的电器要求常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。配电箱内的电器，应安装在金属或非木质的绝缘安装板上。配电箱、...
