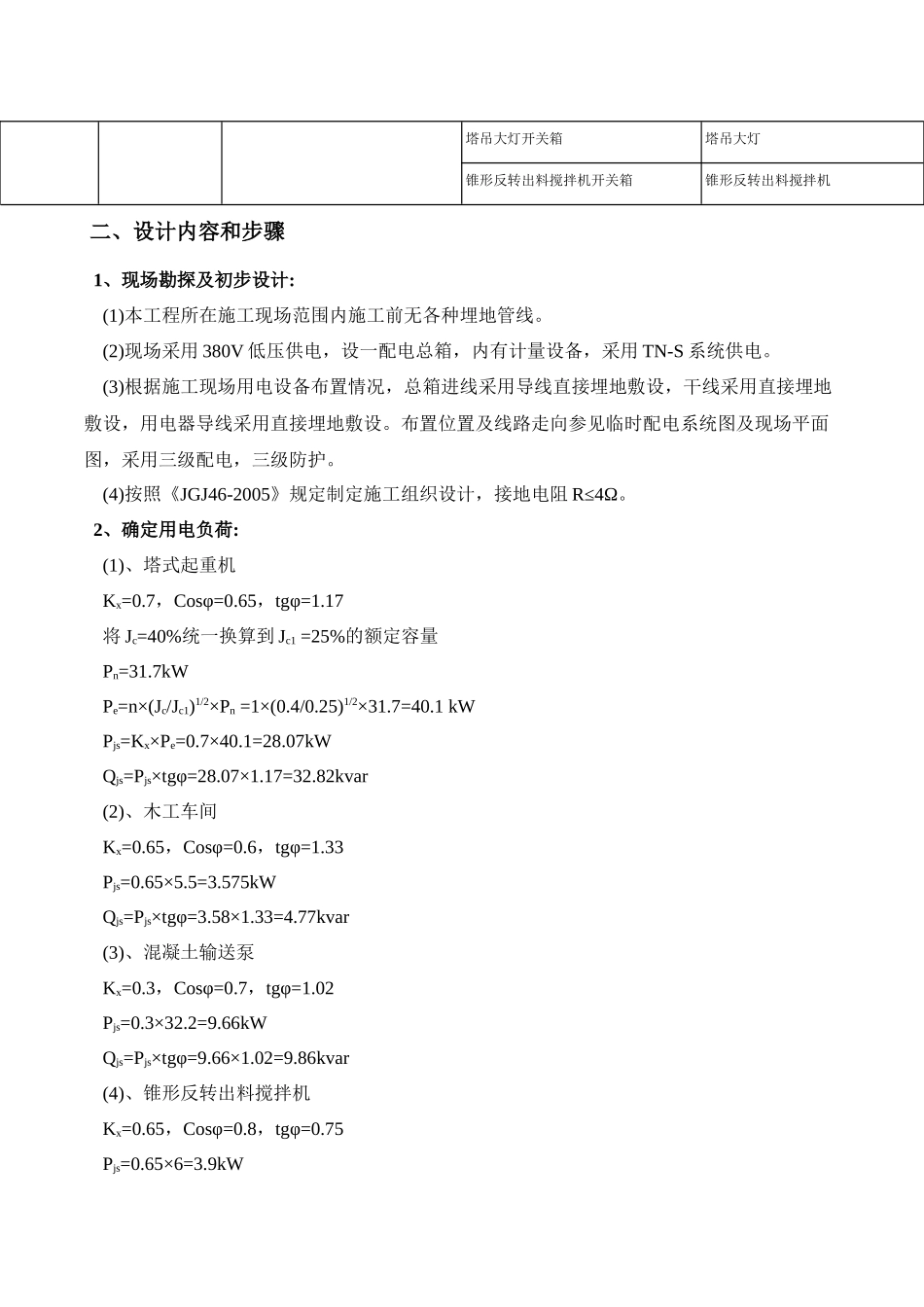

施工现场临时用电组织设计计算依据：1、《施工现场临时用电安全技术规范》JGJ46-20152、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011一、施工条件1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ50083631082木工车间MJ1065.515.53混凝土输送泵HB-1532.2132.24锥形反转出料搅拌机JZC3506165钢筋弯曲机GW-403266钢筋调直机GT4/144147钢筋切断机QJ4072148塔吊大灯34129临时箱3132、供电系统设置总配电箱1号干线1号动力分箱塔式起重机开关箱塔式起重机木工车间开关箱木工车间混凝土输送泵开关箱混凝土输送泵锥形反转出料搅拌机开关箱锥形反转出料搅拌机钢筋弯曲机开关箱钢筋弯曲机钢筋调直机开关箱钢筋调直机钢筋切断机开关箱钢筋切断机塔吊大灯开关箱塔吊大灯临时箱开关箱临时箱2号动力分箱塔式起重机开关箱塔式起重机混凝土输送泵开关箱混凝土输送泵锥形反转出料搅拌机开关箱锥形反转出料搅拌机塔吊大灯开关箱塔吊大灯临时箱开关箱临时箱木工车间开关箱木工车间2号干线3号动力分箱塔式起重机开关箱塔式起重机木工车间开关箱木工车间混凝土输送泵开关箱混凝土输送泵锥形反转出料搅拌机开关箱锥形反转出料搅拌机钢筋弯曲机开关箱钢筋弯曲机钢筋调直机开关箱钢筋调直机钢筋切断机开关箱钢筋切断机塔吊大灯开关箱塔吊大灯临时箱开关箱临时箱4号动力分箱木工车间开关箱木工车间塔式起重机开关箱塔式起重机临时箱开关箱临时箱混凝土输送泵开关箱混凝土输送泵塔吊大灯开关箱塔吊大灯锥形反转出料搅拌机开关箱锥形反转出料搅拌机二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=31.7kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×31.7=40.1kWPjs=Kx×Pe=0.7×40.1=28.07kWQjs=Pjs×tgφ=28.07×1.17=32.82kvar(2)、木工车间Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×5.5=3.575kWQjs=Pjs×tgφ=3.58×1.33=4.77kvar(3)、混凝土输送泵Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×32.2=9.66kWQjs=Pjs×tgφ=9.66×1.02=9.86kvar(4)、锥形反转出料搅拌机Kx=0.65，Cosφ=0.8，tgφ=0.75Pjs=0.65×6=3.9kWQjs=Pjs×tgφ=3.9×0.75=2.92kvar(5)、钢筋弯曲机Kx=0.2，Cosφ=0.65，tgφ=1.17Pjs=0.2×6=1.2kWQjs=Pjs×tgφ=1.2×1.17=1.4kvar(6)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.02=2.65kvar(7)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×14=9.1kWQjs=Pjs×tgφ=9.1×1.02=9.28kvar(8)、塔吊大灯Kx=0.4，Cosφ=0.7，tgφ=1.02Pjs=0.4×12=4.8kWQjs=Pjs×tgφ=4.8×1.02=4.9kvar(9)、临时箱Kx=0.5，Cosφ=0.6，tgφ=1.33Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=1.5×1.33=2kvar(10)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=31.7kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×31.7=40.1kWPjs=Kx×Pe=0.7×40.1=28.07kWQjs=Pjs×tgφ=28.07×1.17=32.82kvar(11)、混凝土输送泵Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×32.2=9.66kWQjs=Pjs×tgφ=9.66×1.02=9.86kvar(12)、锥形反转出料搅拌机Kx=0.65，Cosφ=0.8，tgφ=0.75Pjs=0.65×6=3.9kWQjs=Pjs×tgφ=3.9×0.75=2.92kvar(13)、塔吊大灯Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×12=7.8kWQjs=Pjs×tgφ=7.8×1.02=7.96kvar(14)、临时箱Kx=0.5，Cosφ=0.6，tgφ=1.33Pjs=0.5×3=1.5kWQjs=...
