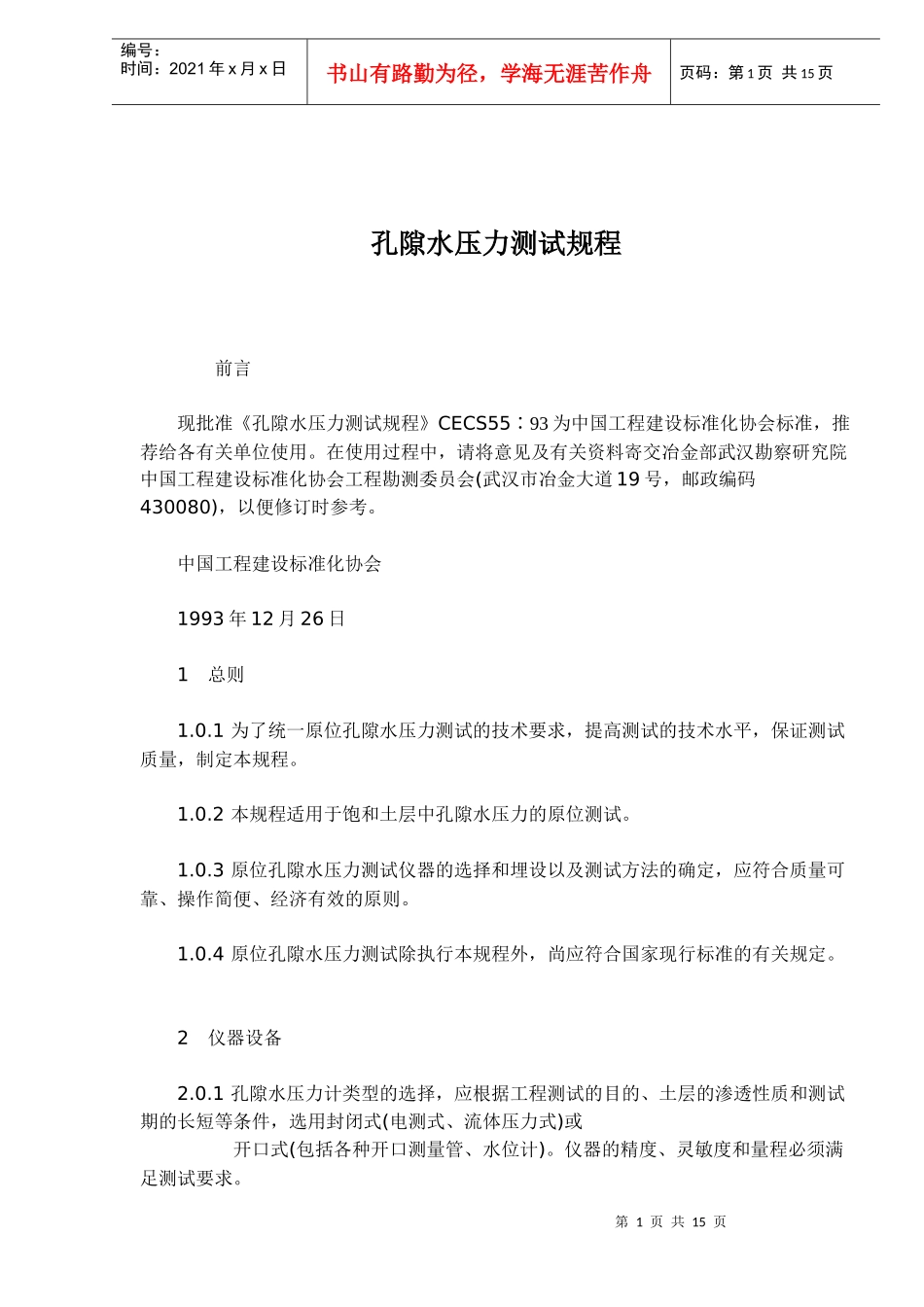

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页孔隙水压力测试规程前言现批准《孔隙水压力测试规程》CECS55∶93为中国工程建设标准化协会标准，推荐给各有关单位使用。在使用过程中，请将意见及有关资料寄交冶金部武汉勘察研究院中国工程建设标准化协会工程勘测委员会(武汉市冶金大道19号，邮政编码430080)，以便修订时参考。中国工程建设标准化协会1993年12月26日1总则1.0.1为了统一原位孔隙水压力测试的技术要求，提高测试的技术水平，保证测试质量，制定本规程。1.0.2本规程适用于饱和土层中孔隙水压力的原位测试。1.0.3原位孔隙水压力测试仪器的选择和埋设以及测试方法的确定，应符合质量可靠、操作简便、经济有效的原则。1.0.4原位孔隙水压力测试除执行本规程外，尚应符合国家现行标准的有关规定。2仪器设备2.0.1孔隙水压力计类型的选择，应根据工程测试的目的、土层的渗透性质和测试期的长短等条件，选用封闭式(电测式、流体压力式)或开口式(包括各种开口测量管、水位计)。仪器的精度、灵敏度和量程必须满足测试要求。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页2.0.2电测式孔隙水压力计(包括振弦式、电阻式、差动变压式等)适用于各种渗透性质的土层。当量测误差小于等于2kPa时，必须使用电测式孔隙水压力计；使用期大于1个月、测试深度大于10m或在一个观测孔中多点同时量测时，宜选用电测式孔隙水压力计。2.0.3流体压力式(包括液压式、气压式等)和开口式孔隙水压力计适用于渗透系数K大于1×10－5cm/sec的土层.当量测误差允许大于等于2kPa时，方可选用液压式孔隙水压力计；当量测误差允许大于等于10kPa时,方可选用气压式孔隙水压力计。流体压力式孔隙水压力计使用期不宜超过1个月；液压式孔隙水压力计不宜在气温低于零摄氏度时使用。2.0.4孔隙水压力根据量测读数分别按下列公式计算。气压式孔隙水压力计：u＝c+ap(2.0.4—5)式中u——孔隙水压力(kPa)；Kf——振弦式孔隙水压力计的灵敏度()；f0——孔隙水压力计在零压时的频率(Hz)；f——孔隙水压力计在量测时的频率(Hz)；第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页Kε——电阻式孔隙水压力计的灵敏度(kPa/με)；εi——孔隙水压力计的测读值(με)；ε0——孔隙水压力计在受压前的初读数(με)；KA——差动变压式孔隙水压力计的率定系数(kPa/V)；A——孔隙水压力计的测定值(V)；A0——孔隙水压力计的初始值(V)；P——压力表读数(kPa)；γw——水的重度(kN/)；h——孔隙水压力计至压力表基准面的高度(m)；a——压力表标定系数；c——压力表标定常数(kPa)；2.0.5为保证孔隙水压力计的精度，选择的量程不宜过大，上限值大于静水压力值与预估的超孔隙水压力值之和宜为100～200kPa。2.0.6仪器设备在使用前必须经过检验和系统标定。检验标定结果应符合下列规定。2.0.6.1孔隙水压力无变化时，仪表指示的读数应稳定，标定曲线的3次重复误差应小于精度要求。2.0.6.2电测式孔隙水压力计应绝缘可靠，埋入土中的导线不宜有接头，所使用电源的电压值应在允许范围内。2.0.6.3液压式孔隙水压力管路中不得有气泡，导管与接头不应渗漏，各部分连接必须牢固。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页3布设与量测3.1准备工作3.1.1测试工作前，应通过搜集资料和现场踏勘后，编制测试纲要。3.1.2搜集资料应包括有关的工程设计、施工、场地周围环境和地质资料，并应根据测试任务书要求，认真进行分析研究。3.1.3现场踏勘应着重调查了解场地环境和埋设作业条件。3.1.4测试纲要内容应包括：目的与要求；工程概况；工作量布置及依据；仪器类型选定和精度要求；埋设和测试方法；监测工程要求的控制标准；当日、阶段和最终提交的成果。3.2测试孔和测点的布置3.2.1测试孔和测点的布置，应根据测试目的与要求，结合场地地质周围环境和作业条件综合考虑确定，并应符合下列要求：3.2.1.1每项工程测试孔的数量，应不少于3个；3.2.1.2在平面上测试...
