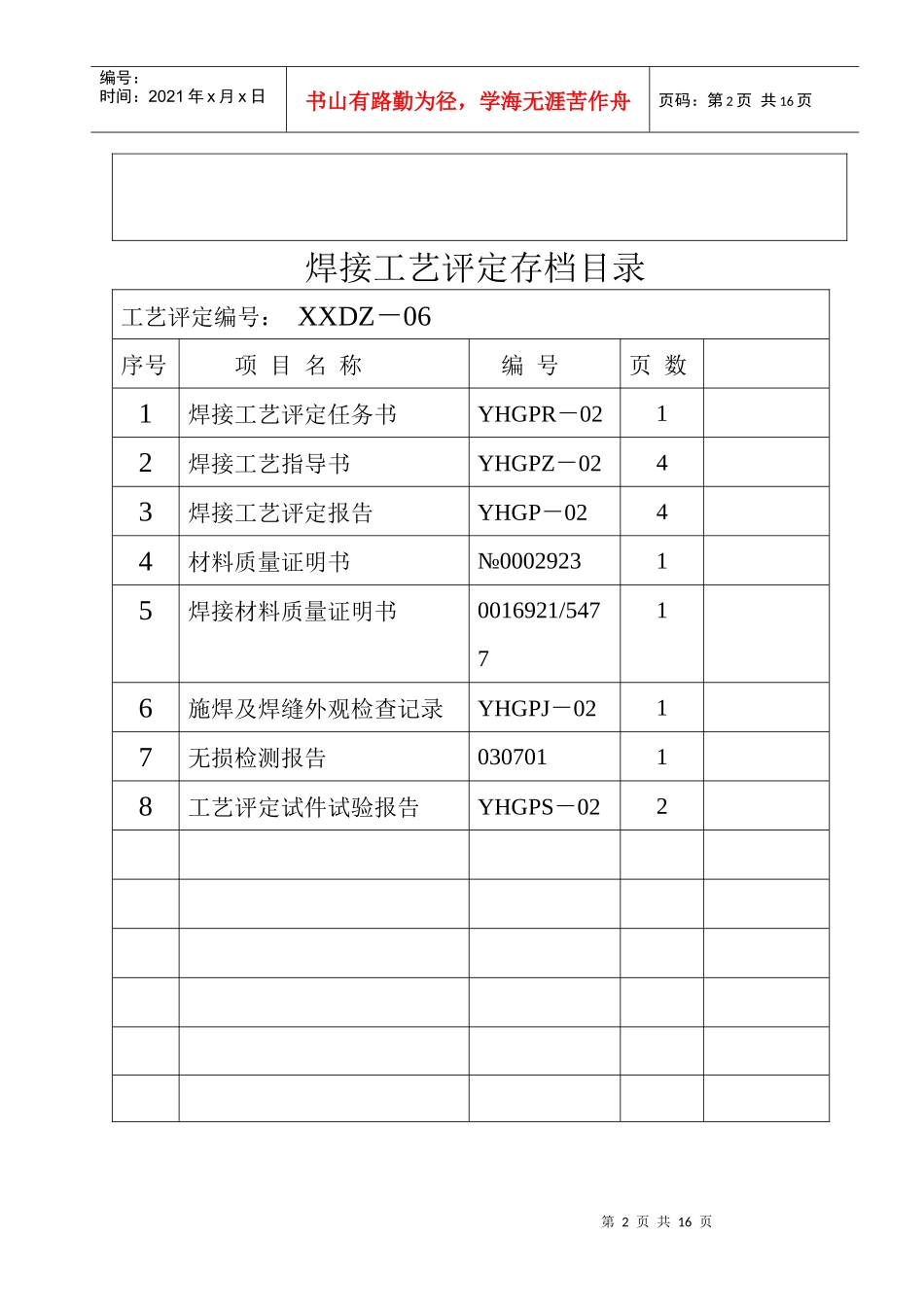

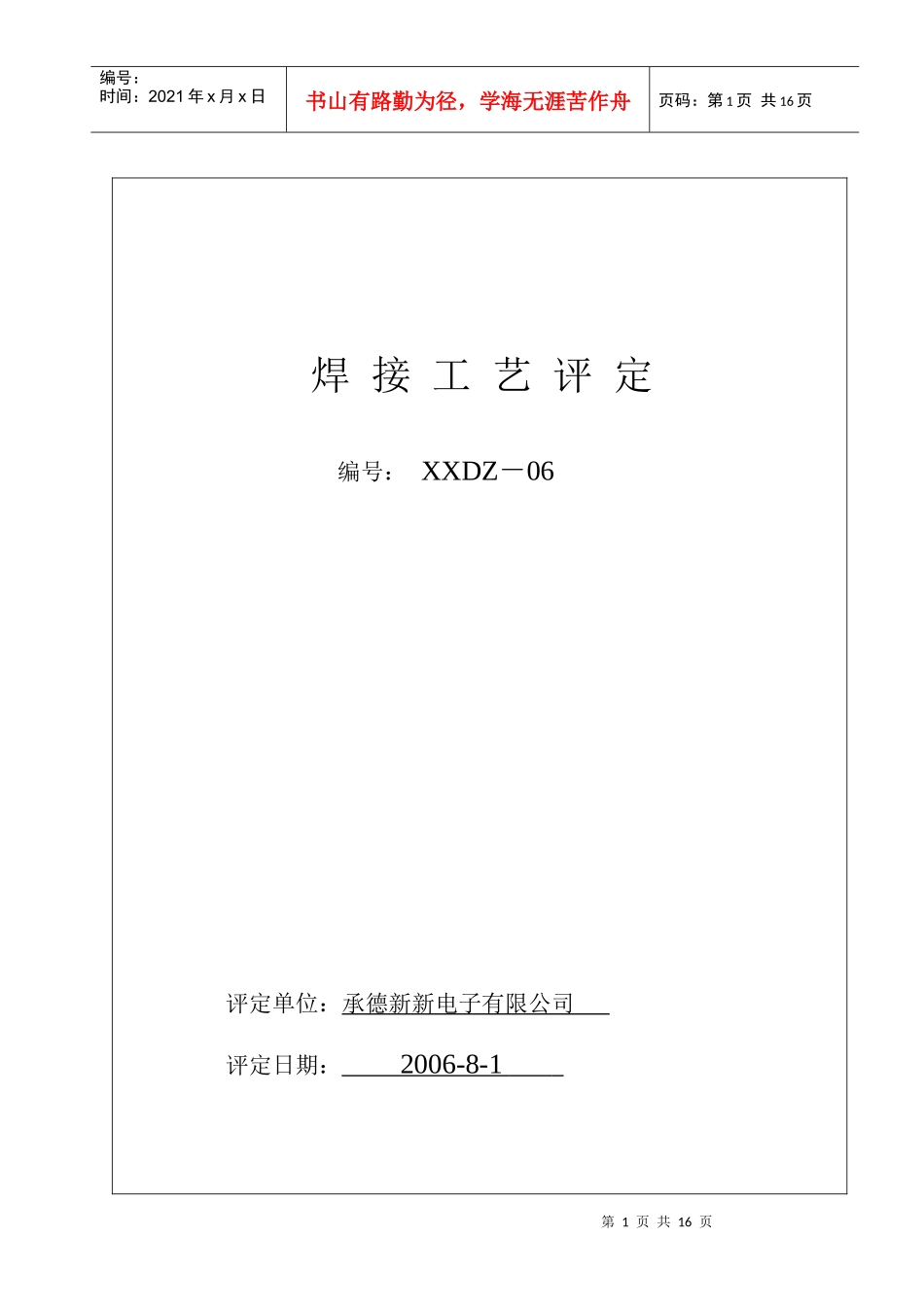

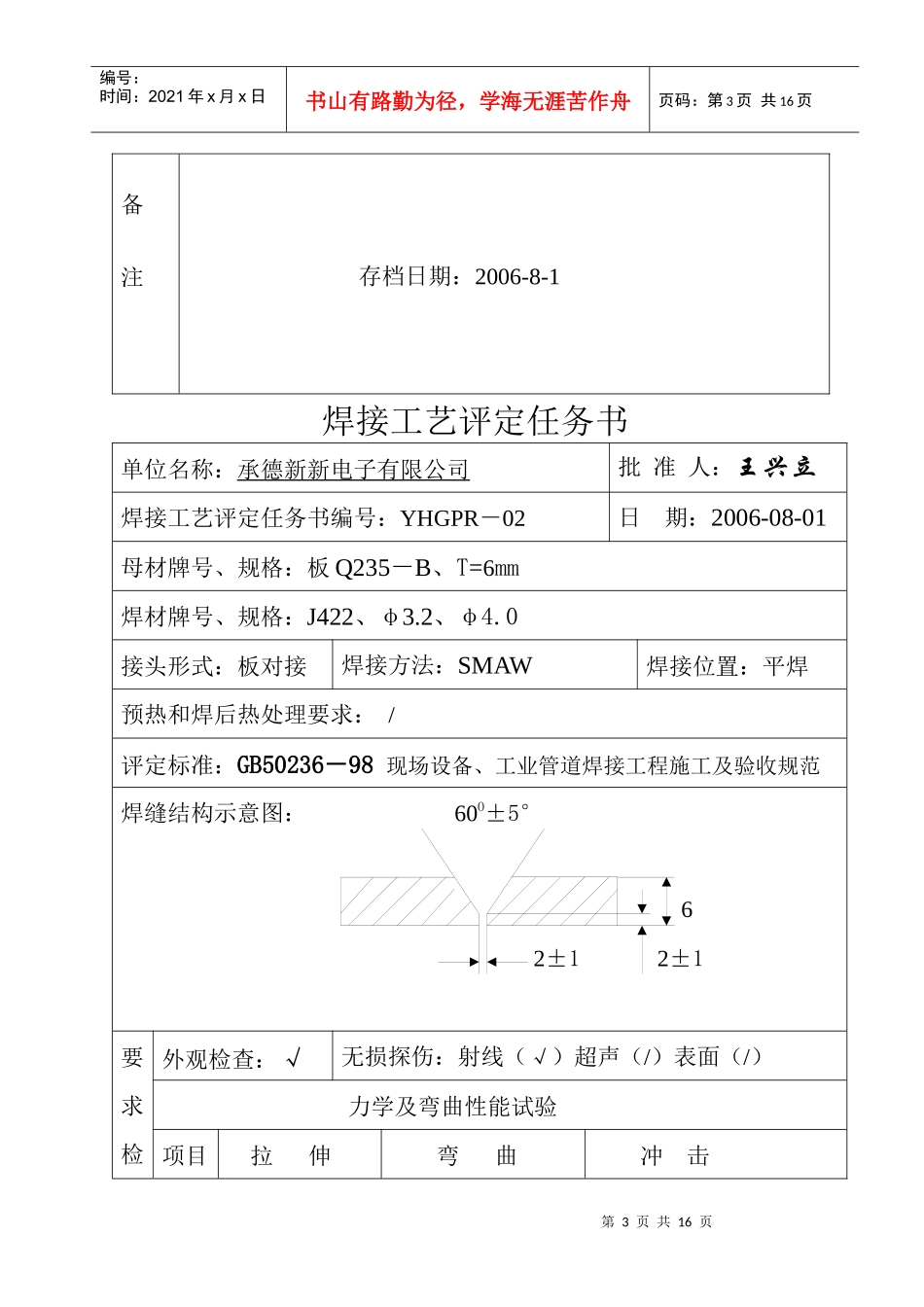

第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页焊接工艺评定编号:XXDZ-06评定单位:承德新新电子有限公司评定日期:2006-8-1第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页焊接工艺评定存档目录工艺评定编号:XXDZ-06序号项目名称编号页数1焊接工艺评定任务书YHGPR-0212焊接工艺指导书YHGPZ-0243焊接工艺评定报告YHGP-0244材料质量证明书№000292315焊接材料质量证明书0016921/547716施焊及焊缝外观检查记录YHGPJ-0217无损检测报告03070118工艺评定试件试验报告YHGPS-022第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页备注存档日期:2006-8-1焊接工艺评定任务书单位名称:承德新新电子有限公司批准人:王兴立焊接工艺评定任务书编号:YHGPR-02日期:2006-08-01母材牌号、规格:板Q235-B、T=6mm焊材牌号、规格:J422、φ3.2、φ4.0接头形式:板对接焊接方法:SMAW焊接位置:平焊预热和焊后热处理要求:/评定标准:GB50236-98现场设备、工业管道焊接工程施工及验收规范焊缝结构示意图:60O±5°62±12±1要求检外观检查:√无损探伤:射线(√)超声(/)表面(/)力学及弯曲性能试验项目拉伸弯曲冲击第4页共16页第3页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共16页验的项试样数量接头全焊缝面弯背弯侧弯焊缝热影响区2///433宏观金相:/微观金相:/接头硬度分布测定:/熔敷金属化学成分:/其他项目:/编制:梁立国审核:陈守坤日期:2006-08-01焊接作业指导书单位名称:承德新新电子有限公司编制人:梁立国批准人:王兴立焊接工艺指导书编号:YHGPZ-02日期:2006-08-01焊接工艺评定报告编号:XXDZ-06焊接方法:焊条电弧焊(SMAW)机械化程度(手工、半自动、自动):手工焊接接头:板材对接焊缝坡口形式:Y形坡口衬垫(材料及规格):无衬垫其他:简图:(接头形式、坡口形式与尺寸、焊层、焊道布置及顺序)第5页共16页第4页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共16页母材:类别号P1组别号1-1与类别号P1组别号1-1相焊及标准号GB/T3274钢号Q235-B与标准号GB/T3274钢号Q235-B相焊厚度范围:板材:对接焊缝12≤T≤24角焊缝:不限管材直径、壁厚范围:对接焊缝Ф不限,12≤T≤24角焊缝不限焊缝金属厚度范围:对接焊缝2S,角焊缝2S其他:/焊接材料:焊材类别碳钢焊条碳钢焊条焊材标准GB5117GB5117填充金属尺寸//焊材型号Ф3.2Ф4.0焊材牌号(钢号)J422J422其他耐蚀堆焊金属化学成分(%)CSiMnPSCrNiMoVTiNb其他:焊接位置:对接焊缝的位置:平位焊接方向:向上向下√角焊缝位置:/焊后热处理:加热温度:/℃升温速度://min℃保温时间:/h冷却方式:/预热:最低的预热温度:/℃最高的层间温度:/℃保持预热时间:/h加热方式:/保护气体:/尾部保护气:/流量:/L/min背面保护气:/流量:/L/min第6页共16页第5页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共16页电特性电流种类:交流极性:/焊接电流范围(A):90~170电弧电压(V):22~26焊缝层次焊接方法焊条焊丝焊接电流电弧电压(V)焊接速度(cm/min)线能量(kj/cm)牌号直径mm极性电流(A)1手弧焊J4223.290~13022~2411~148485~170202手弧焊J4224.0140~17024~2614~1711860~189403手弧焊J4224.0140~17024~2614~1711860~189404手弧焊J4224.0140~17024~2614~1711860~18940钨极规格及类型:钍钨极/铈钨极/熔化极气体保护焊滴过渡形式:喷射过渡/短路过渡/焊丝送进速度范围:/技术措施:摆动焊或不摆动焊:摆动焊摆动方式:焊工自己掌握喷嘴尺寸:/焊前清理或层间清理:1.焊前须将坡口两侧20mm范围内的油污、铁锈及其它杂质清除干净,直至露出金属光泽。2.每焊完一道缝后,须彻底清除熔渣。背面清根方法:/导电嘴至工件距离(每面):/多道焊或单道焊:单道焊多焊丝或单焊丝:/锤击:有无环境温度:15℃相对湿度:65%其他:第7页共16页第6页共16页编...
