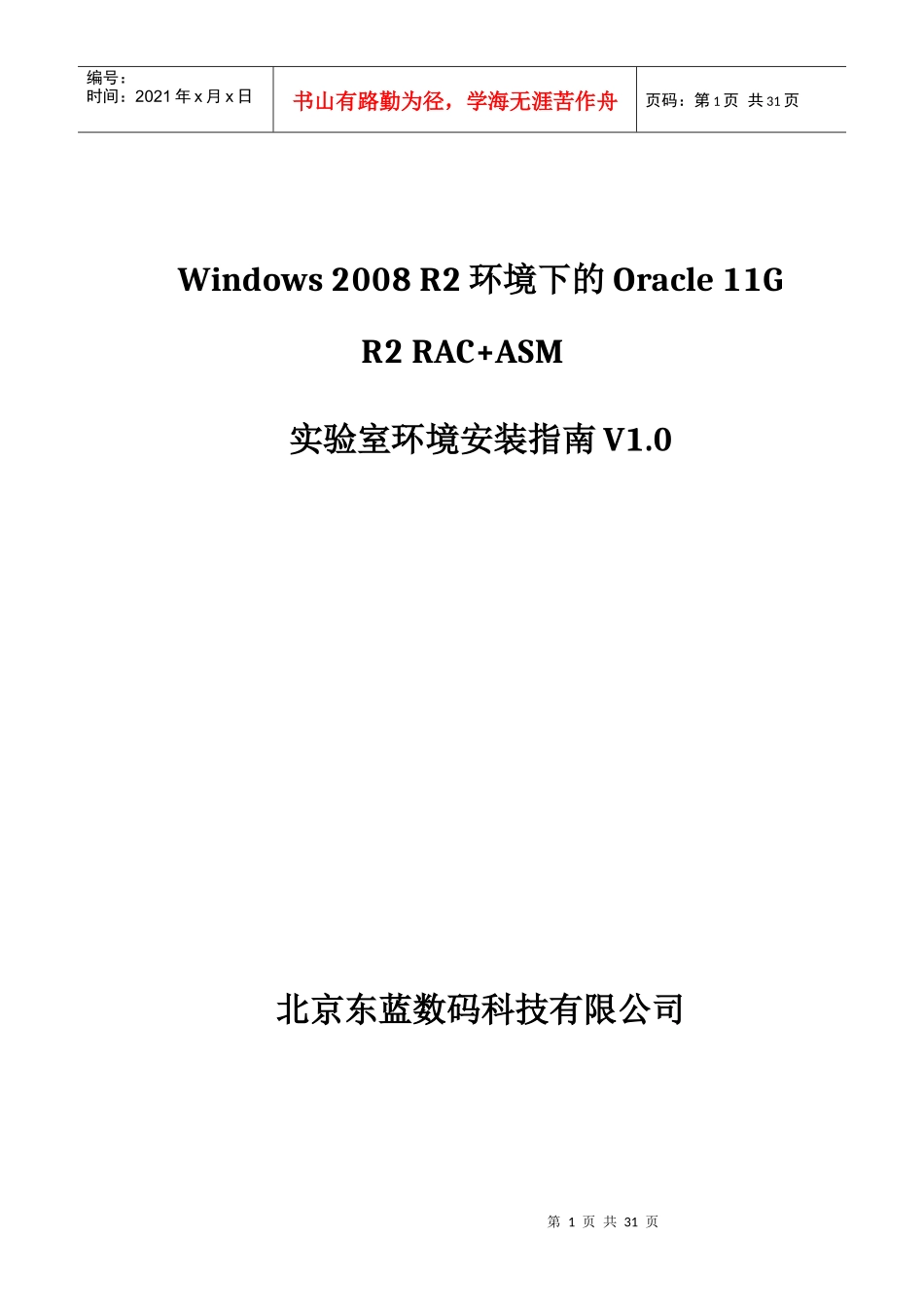

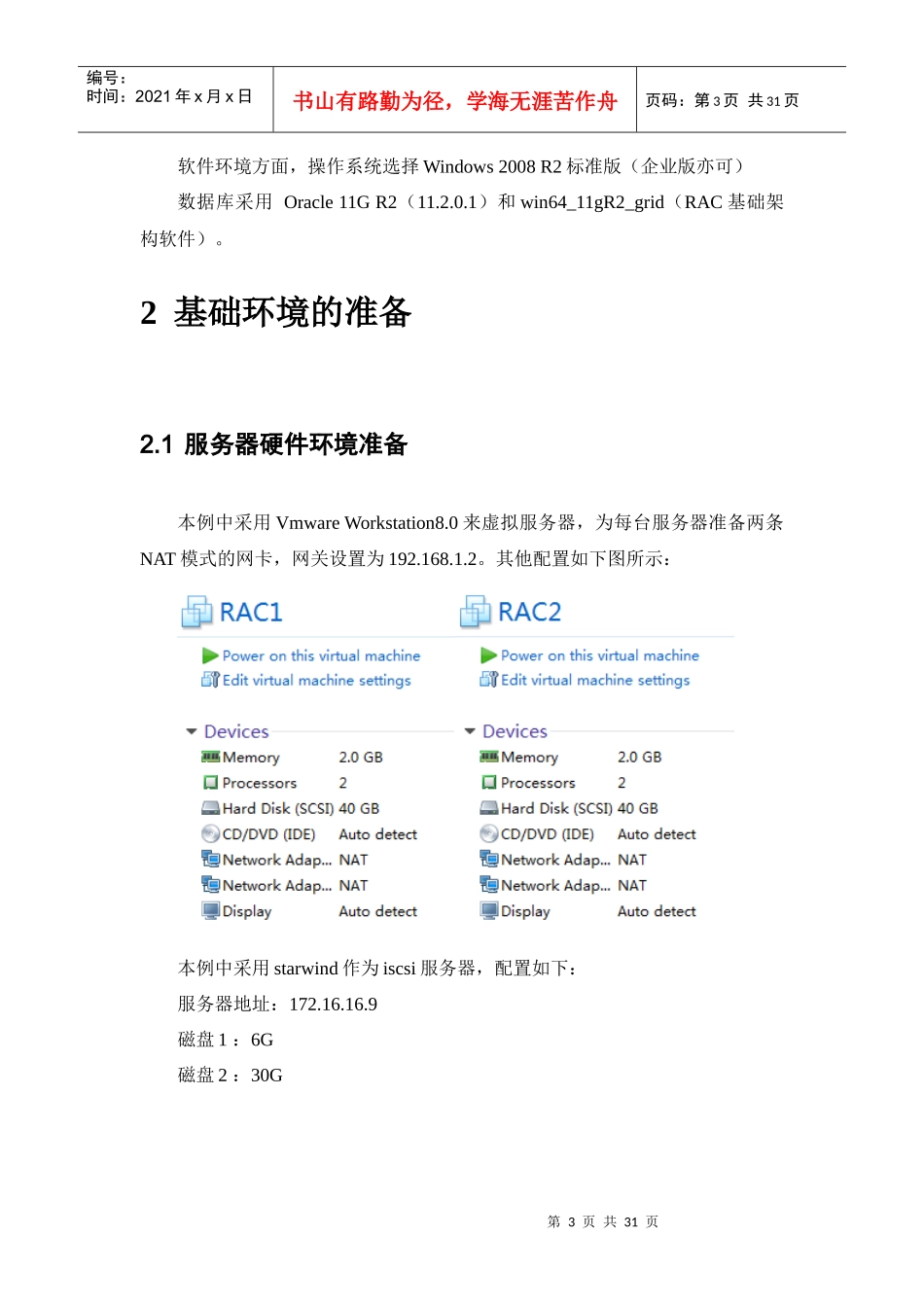

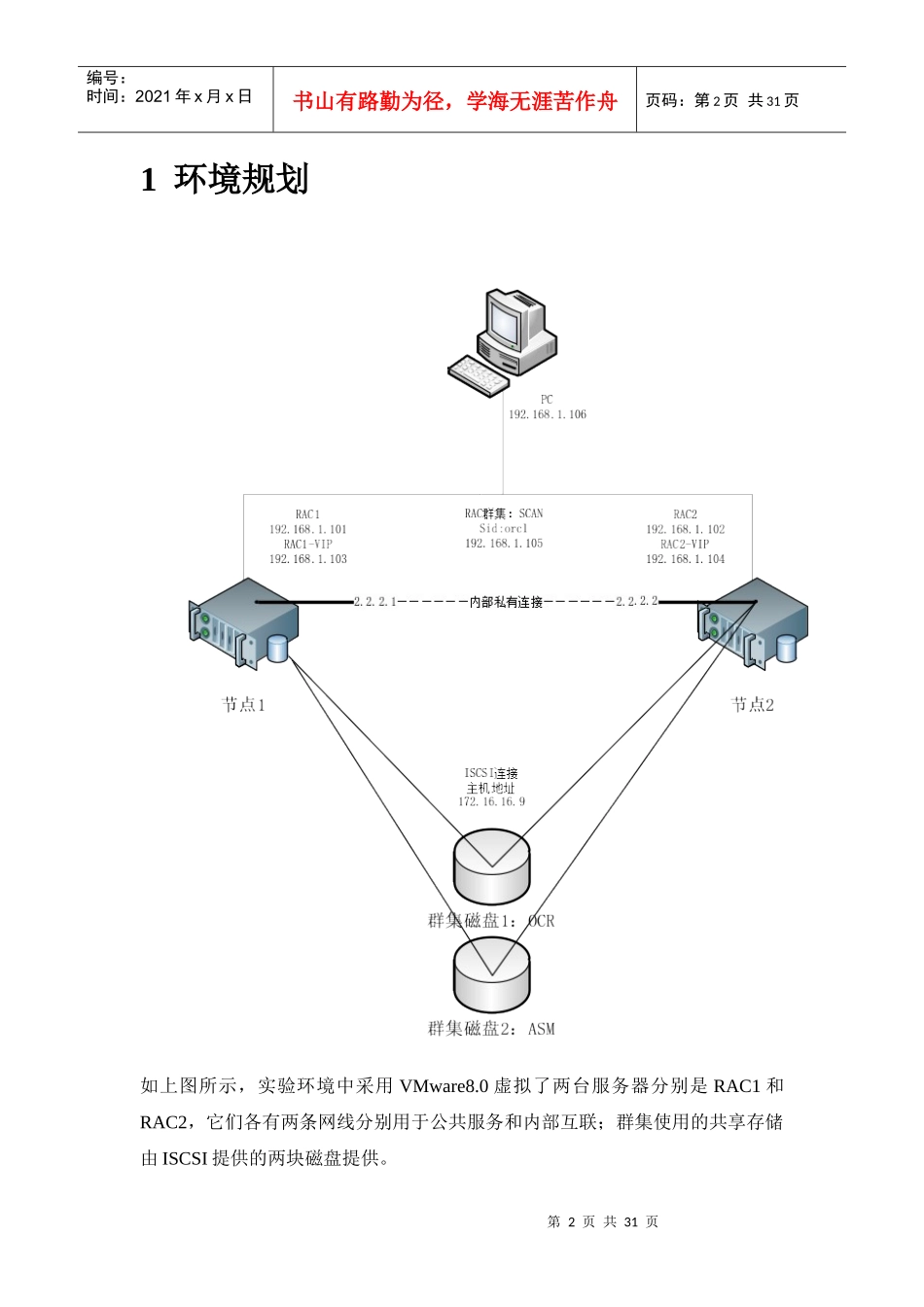

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页Windows2008R2环境下的Oracle11GR2RAC+ASM实验室环境安装指南V1.0北京东蓝数码科技有限公司第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1环境规划如上图所示，实验环境中采用VMware8.0虚拟了两台服务器分别是RAC1和RAC2，它们各有两条网线分别用于公共服务和内部互联；群集使用的共享存储由ISCSI提供的两块磁盘提供。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页软件环境方面，操作系统选择Windows2008R2标准版（企业版亦可）数据库采用Oracle11GR2（11.2.0.1）和win64_11gR2_grid（RAC基础架构软件）。2基础环境的准备2.1服务器硬件环境准备本例中采用VmwareWorkstation8.0来虚拟服务器，为每台服务器准备两条NAT模式的网卡，网关设置为192.168.1.2。其他配置如下图所示：本例中采用starwind作为iscsi服务器，配置如下：服务器地址：172.16.16.9磁盘1：6G磁盘2：30G第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页2.2服务器软件件环境准备2.2.1操作系统安装服务器1和2安装windows2008R2标准版，选项默认即可，密码设置为相同密码。2.2.2操作系统级配置2.2.2.1主机名设置在两台主机上分别执行，计算机——右键（属性），主机名设置为RAC1和RAC2第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页2.2.2.2网卡命名和IP主机1公用网卡：pub192.168.1.101/24网关192.168.1.2主机1内部网卡：pri2.2.2.1/24主机2公用网卡：pub192.168.1.102/24网关192.168.1.2主机2内部网卡：pri2.2.2.2/242.2.2.3关闭防火墙和DEP、UAC关闭主机1和2上的防火墙，在控制面板中设置在主机1和主机2上ping对方的公用和私用地址，要求都能ping通。在两台主机上，计算机——右键（属性）——更改设置——高级（设置）——数据执行保护（DEP），选择仅为基本windows程序和服务启用（重启后才能生效）在两台主机上，控制面板（小图标方式查看）——用户账户——更改用户账户控制设置第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页改为从不通知，确定（重启后生效）2.2.2.4修改host文件在主机1和主机2上修改C:\WINDOWS\system32\drivers\etc\hosts文件，用记事本打开，在末尾添加新行，输入以下内容（192.168.1.103、104、105无需配置在网卡上，这个工作oracle会自行完成）192.168.1.101rac1192.168.1.102rac2192.168.1.103rac1-vip192.168.1.104rac2-vip192.168.1.105scan第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页2.2.2.5磁盘配置——iscsi连接在主机1和2上，开始——管理工具——iscsi发起程序选择“是”，系统自动设置iscsi为自动启动状态在弹出的iscsi配置界面，切换到“发现”选项卡，点击“发现门户”，并在弹出的窗口中输入发现门户地址，172.16.16.9接下来，我们切换到“目标”选项卡，可以发现目标列表中有3个数据项，分别是data、data2和ddd，我们此次实验中用到的是data和data2，点击data项，点击“连接”按钮，并确定。点击data2项，点击连接按钮并确定。这样两块远程的iscsi共享磁盘被连接成功。第8页共31页第7页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共31页计算机管理——存储——磁盘管理中，多出两块磁盘，我们把它们初始化，MBR方式2.2.2.6磁盘配置——分区，主机1在此步骤开始前，重启主机1在主机1，开始——运行——cmd（此时，节点2关机）第9页共31页第8页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共31页Diskpart，在diskpart命令下输入：automountenable在diskpart命令下继续输入：listdiskSelectdisk1#选择那个6G的磁盘，该磁盘用于ocrCreatepartext#创建扩展分区Createpartlog#以全部空间创建逻辑分区在diskpart...
