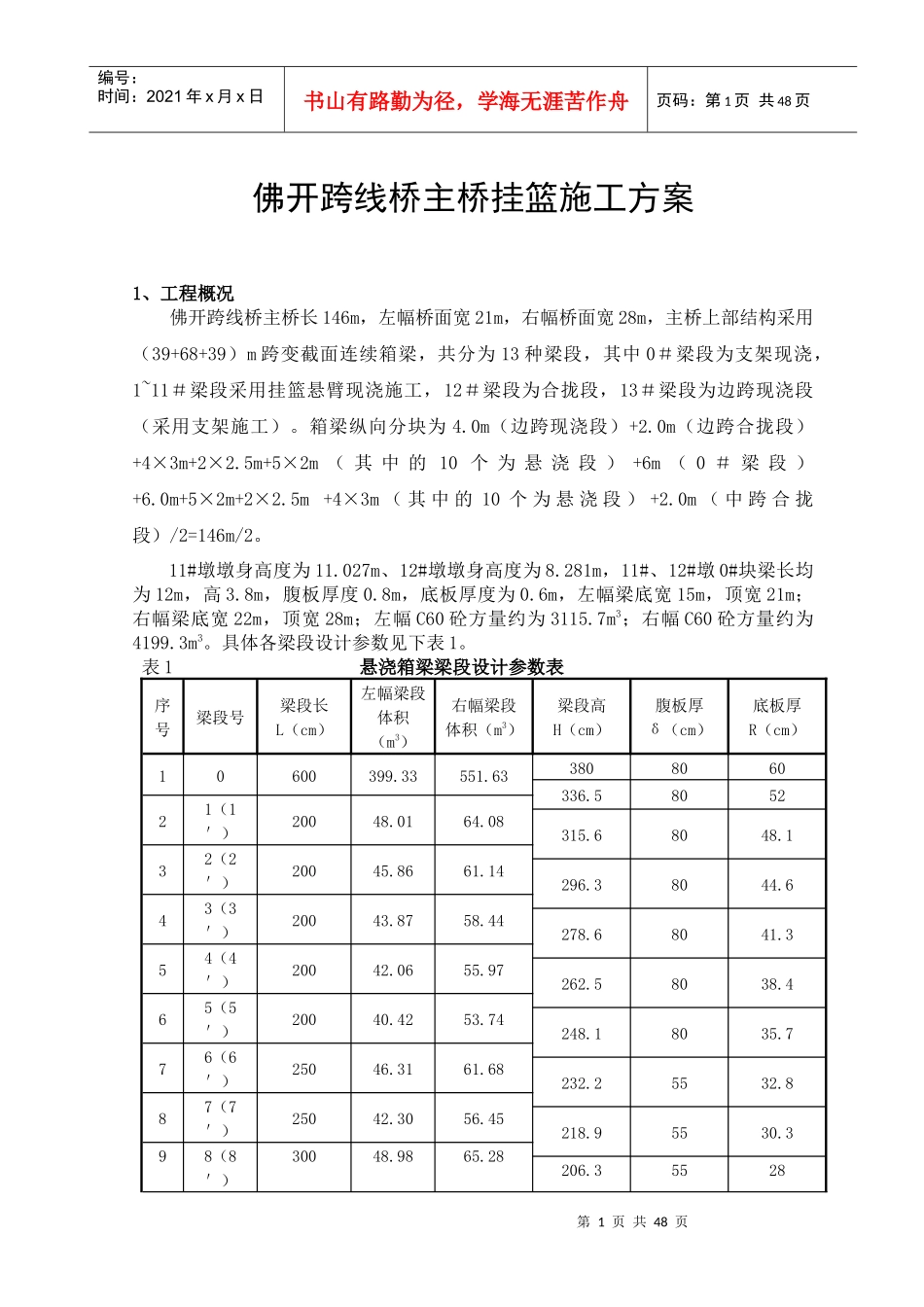

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页佛开跨线桥主桥挂篮施工方案1、工程概况佛开跨线桥主桥长146m，左幅桥面宽21m，右幅桥面宽28m，主桥上部结构采用（39+68+39）m跨变截面连续箱梁，共分为13种梁段，其中0＃梁段为支架现浇，1~11＃梁段采用挂篮悬臂现浇施工，12＃梁段为合拢段，13＃梁段为边跨现浇段（采用支架施工）。箱梁纵向分块为4.0m（边跨现浇段）+2.0m（边跨合拢段）+4×3m+2×2.5m+5×2m（其中的10个为悬浇段）+6m（0＃梁段）+6.0m+5×2m+2×2.5m+4×3m（其中的10个为悬浇段）+2.0m（中跨合拢段）/2=146m/2。11#墩墩身高度为11.027m、12#墩墩身高度为8.281m，11#、12#墩0#块梁长均为12m，高3.8m，腹板厚度0.8m，底板厚度为0.6m，左幅梁底宽15m，顶宽21m；右幅梁底宽22m，顶宽28m；左幅C60砼方量约为3115.7m3；右幅C60砼方量约为4199.3m3。具体各梁段设计参数见下表1。表1悬浇箱梁梁段设计参数表序号梁段号梁段长L（cm）左幅梁段体积（m3）右幅梁段体积（m3）梁段高H（cm）腹板厚δ（cm）底板厚R（cm）10600399.33551.633808060336.5805221（1＇）20048.0164.08315.68048.132（2＇）20045.8661.14296.38044.643（3＇）20043.8758.44278.68041.354（4＇）20042.0655.97262.58038.465（5＇）20040.4253.74248.18035.776（6＇）25046.3161.68232.25532.887（7＇）25042.3056.45218.95530.398（8＇）30048.9865.28206.35528第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页109（9＇）30047.4963.23197.25526.31110（10＇）30046.5061.86191.85525.31211（11＇）30048.1163.8119080251312（12＇）20033.4044.1819080251413（13＇）40095.94134.411908025箱梁采用C60混凝土，双向预应力体系：纵向预应力分为顶板束、底板钢束两种，采用9φS15.24mm、7φS15.24mm的低松弛高强度钢铰线，其抗拉强度标准值fpk=1860MPa。竖向预应力均采用JLM25精轧螺纹钢筋，标准强度785MPa。2、编制依据《佛山市魁奇路西延线（K2+483～K5+630）段工程二标两阶段施工图设计（修编）》；《公路桥涵施工技术规范》（JTJ041-2011）；《城市桥梁工程施工与质量验收规范》(CJJ2-2008)《公路工程施工安全技术规程》（JTJ076-95）；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ166-2008）；《建筑施工模板安全技术规范》（JGJ162-2008）；《钢管满堂支架预压技术规程》（JGJ/T194-2009）；《公路桥涵钢结构及木结构设计规范》（JTJ025-86）；《桥梁施工常用数据手册》（人民交通出版社2005年9月版）；3、施工计划3.1主要工程数量（见表2）表2主要工程数量表序号型号、级别单位数量1HRB335钢筋Φ32kg83810.32Φ22kg74679.43Φ20kg627691.44Φ16kg579015.6第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页5Φ14kg269821.16Φ12kg164059.47HPB235Φ8kg1710.88钢绞线φs15.24kg233216.49精轧螺纹钢筋Φ25kg43155.910混凝土C60m3713511波纹管内径70mmm17151.812内径80mmm13354.813内径90mmm117014内径50mmm13333.615锚具15-7锚具套9841615-9锚具套9001715-12锚具套641815p-12锚具套6419JLM25锚具套81183.2、施工组织及进度计划安排3.2.1施工准备⑴材料准备：已经做好钢模板、支架材料、各拼接构件等材料的进场及加工工作，并做好钢筋加工、钢绞线、精轧螺纹钢、砼拌和的准备工作。⑵机械准备：根据施工计划及进度要求，结合工程现场的实际情况配足所需的机械设备。详见“投入施工的主要施工机械设备表”（见表3）。表3投入的主要施工机械设备表序号机械名称规格型号单位数量备注1吊车25t台22砼输送泵车中联台2外租3砼输送车MR4500台104装载机ZL50台25挂篮套47张拉千斤顶250T台48张拉千斤顶60T台29油泵ZB40套410油泵ZB50套411压浆机套412空压机W-1.8/5台4第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页13卷扬机TM5台414卷扬机TM1台415钢筋弯曲机3Kw台216钢筋切断机GT40台217木工刨床GW40台218电焊机BX1-500...
