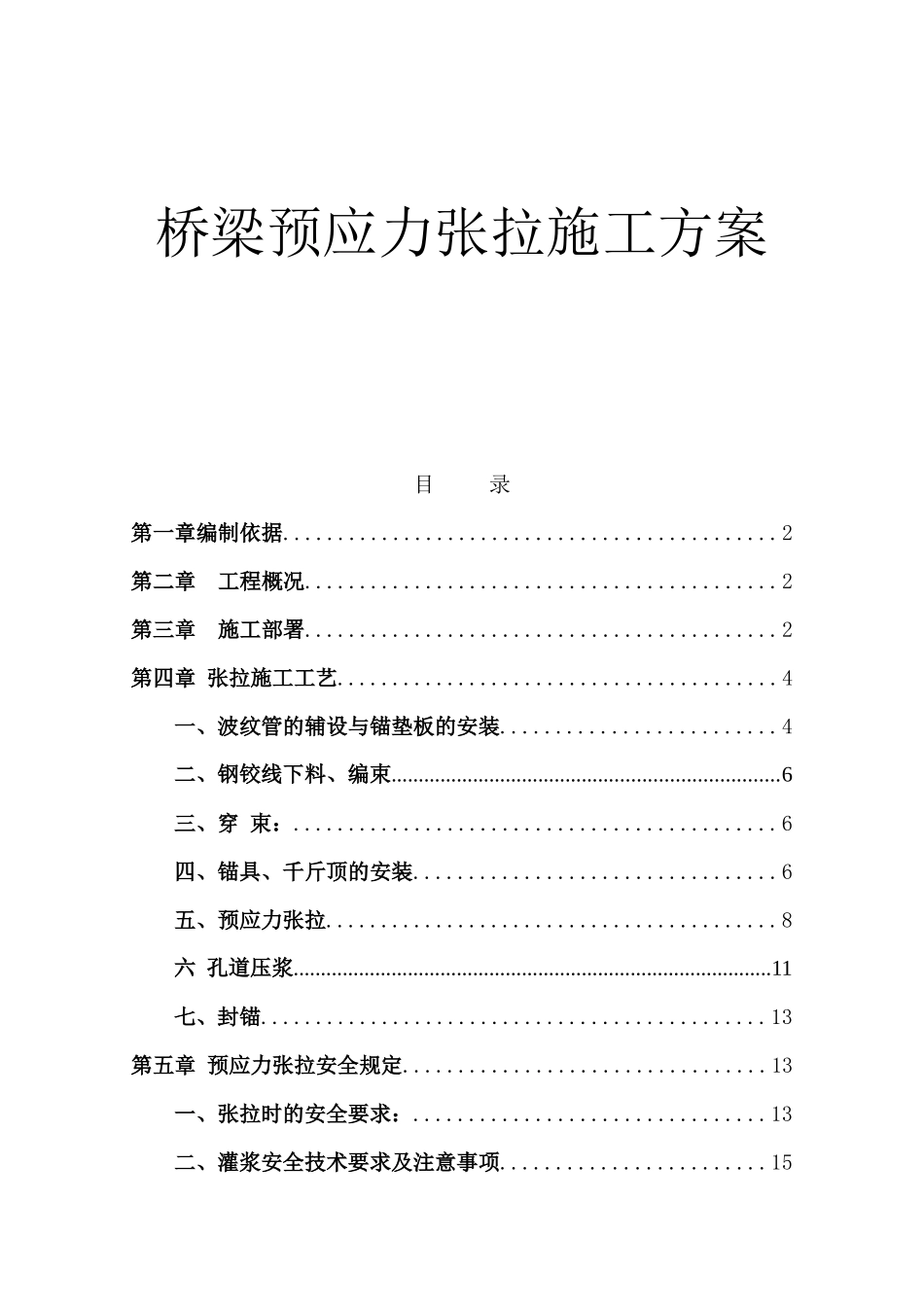

桥梁预应力张拉施工方案目录第一章编制依据.............................................2第二章工程概况...........................................2第三章施工部署...........................................2第四章张拉施工工艺........................................4一、波纹管的辅设与锚垫板的安装.........................4二、钢铰线下料、编束.......................................................................6三、穿束：............................................6四、锚具、千斤顶的安装.................................6五、预应力张拉.........................................8六孔道压浆........................................................................................11七、封锚..............................................13第五章预应力张拉安全规定.................................13一、张拉时的安全要求：................................13二、灌浆安全技术要求及注意事项........................15第六章预应力张拉检验标准.................................15第七章冬季施工措施........................................16第一章编制依据1桥梁工程施工图设计》。2、桥梁工程施工技术规程DBJ01-46-20013、桥梁工程施工质量检验标准DBJ01-12-20044、《公路工程质量检验评定标准》JTJ071-98第二章工程概况第三章施工布署技术及施工现场准备1、混凝土强度达到100％。2、对钢绞线理论伸长值进行计算，并制成表格，指导预应力张拉。3、千斤顶、油表已经标定完毕，同时根据油表标定的结果绘制油表读数与张拉力的曲线，并根据曲线确定0.15F、0.3F、F相应张拉力对应的油表读数。4、组建专业预应力张拉队伍，选择具有丰富张拉施工经验的人员进行张拉施工。一、原材、张拉设备检验对厂家进行资质审检，择优选择原材张拉设备厂家。钢绞线、锚具，进场时，必须具有合格证，施工现场进行质量验收。并注意妥善保管，存放在材料棚内，防止原材料锈蚀。1、镀锌金属波纹管采用外购，波纹管表面要清洁、无裂纹现象。表面不得有砂眼，接口必须牢固，用塑料胶带进行缠裹，保证混凝土浇筑期间波纹管内不发生漏浆现象。2、钢绞线的表面不得有润滑剂、锈蚀的现象，更不得有肉眼可见的麻坑。3、检查合格的，应对其进行取样试验，具体试验项目及方法符合《桥梁施工技术规程》。4、预应力材料为直径φs15.2高强低松驰预应力钢绞线，标准抗拉强度为1860Mpa，钢绞线试验不合格不得使用。5、锚具夹片的表面应无砂眼，裂缝和小坑等现象。对锚环或锚板应进行几何尺寸和锥度检验，并应仔细查看锥孔面是否光滑，有6、无毛刺及小坑等不平的现象，若发现此现象应进行处理或不得使用。同时要做硬度检验。7、张拉设备千斤顶、电动油泵、压力表、油管全套设备进行统一检测,配套千斤顶、压力表，压力表的精度不低于1.5级。对锚具按5%频率进行现场抽检。8、挤压式锚具所配套挤压设备经检验合格后才可使用。9、凡属下列情况之一者应重新进行配套标定。工程开工之前；启用新千斤顶或新压力表；张拉预应力筋时连续发生断丝现象；实测预应力筋的伸长值与计算值超标；千斤顶严重漏油，重新更换油封者；压力表指针不回零。三、开竣工日期根据混凝土达到设计规定的强度等级，进行张拉。四、机械设备计划本次预应力张拉机械设备安排如下：根据设计图纸张拉力最大为1809.8KN,因此选用YCW250B型千斤顶,数量4台,同时配备4台ZB4-500型电动油泵，千斤顶要求配好标定的压力表。YCW250B型千斤顶安装时搭设支架，用倒链吊起，套入钢绞线内张拉。压浆设备:活塞式压浆泵UB3型、真空压力控制器、抽真空机、浆液储缸、浆体控制阀门、净浆搅拌机PJ02型提前进行准备。五、劳动力组织及进度安排成立专门的张拉作业队伍，实行预应力专项工程负责制，专项负责人与管理人员带领全体预应力施工队伍，组织有条理的施工。张拉作业队分两个组，一个负责预应力张拉，一个负责压浆。张拉组配备人员10人，压浆组配备人员5人。根据预应力结构的工期及时进行张拉，满足各结构阶段工期的...
