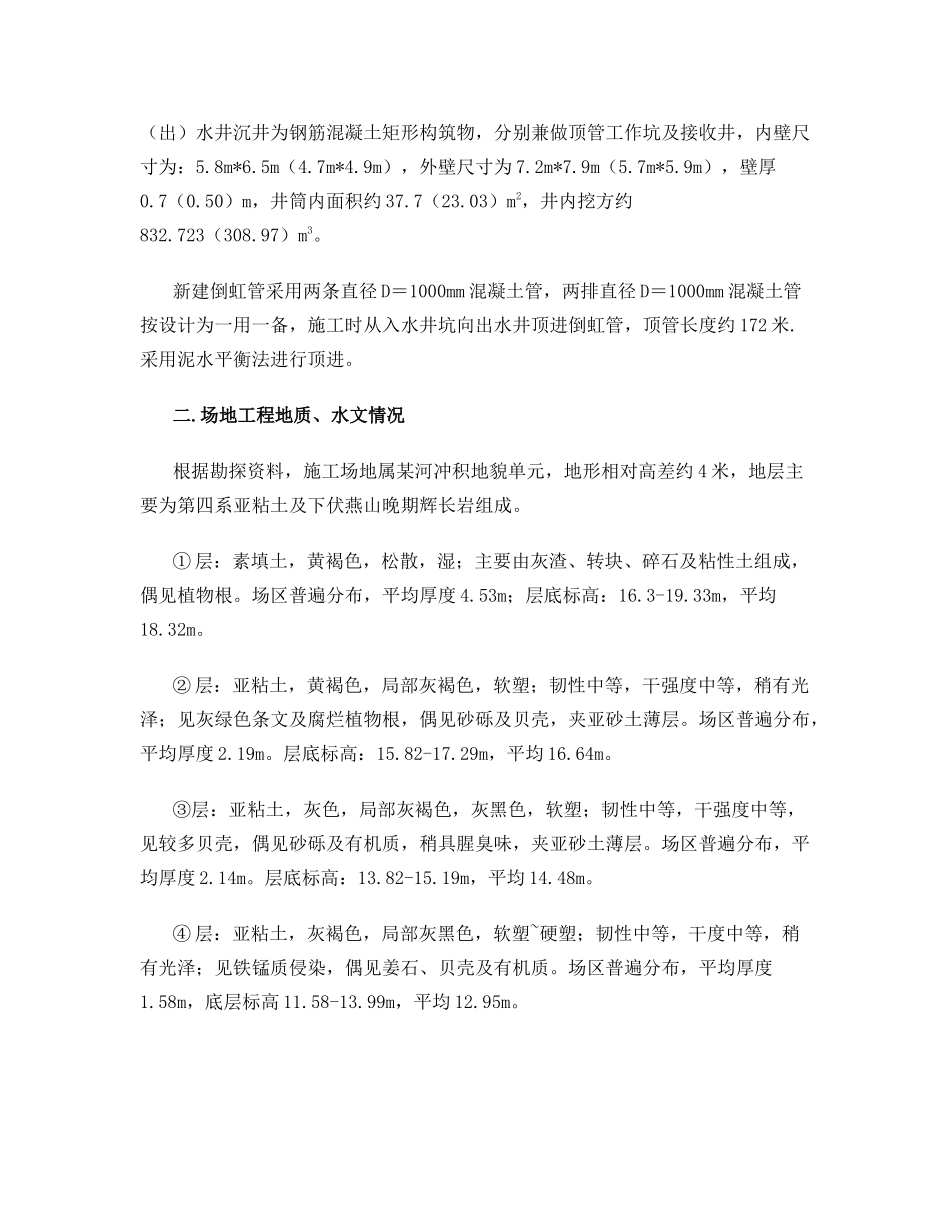

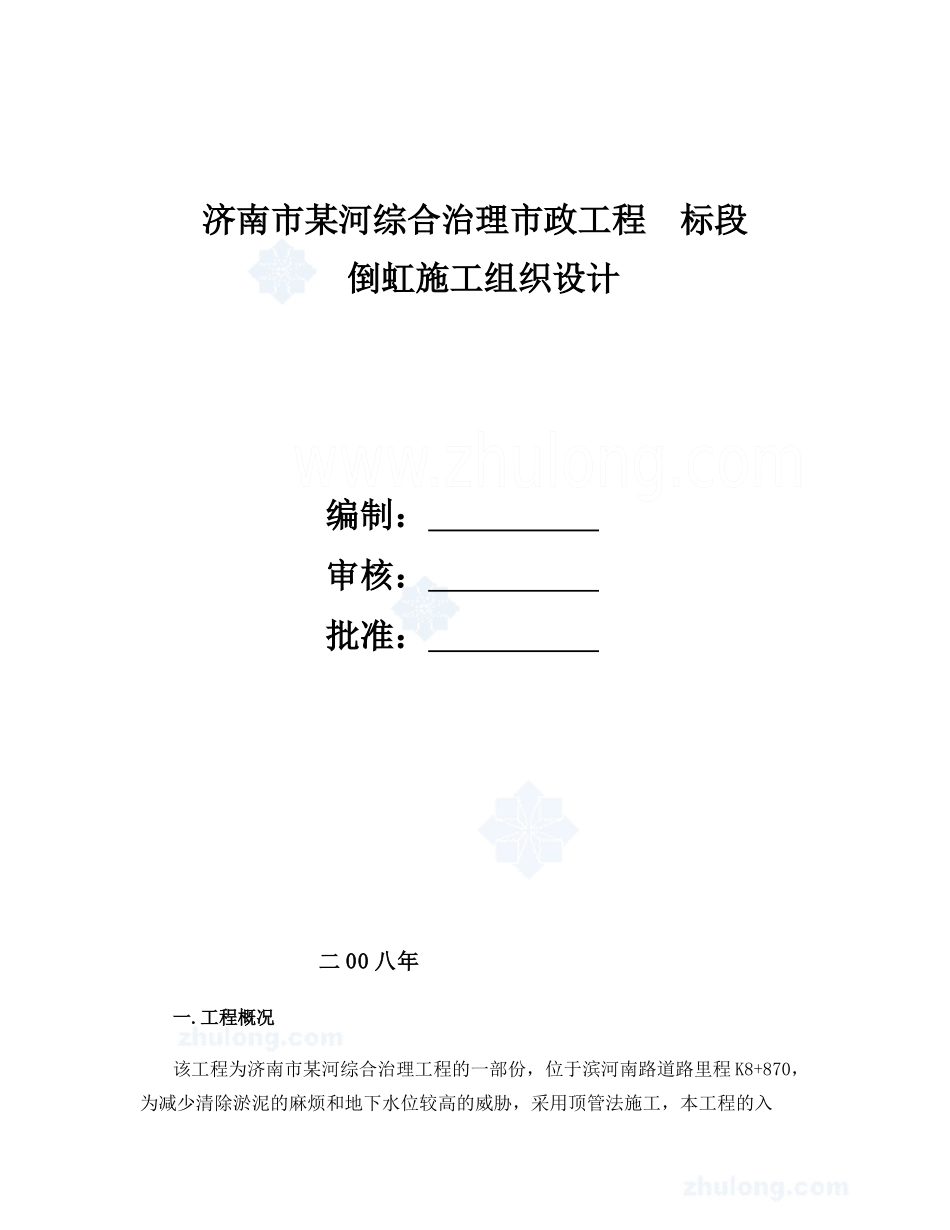

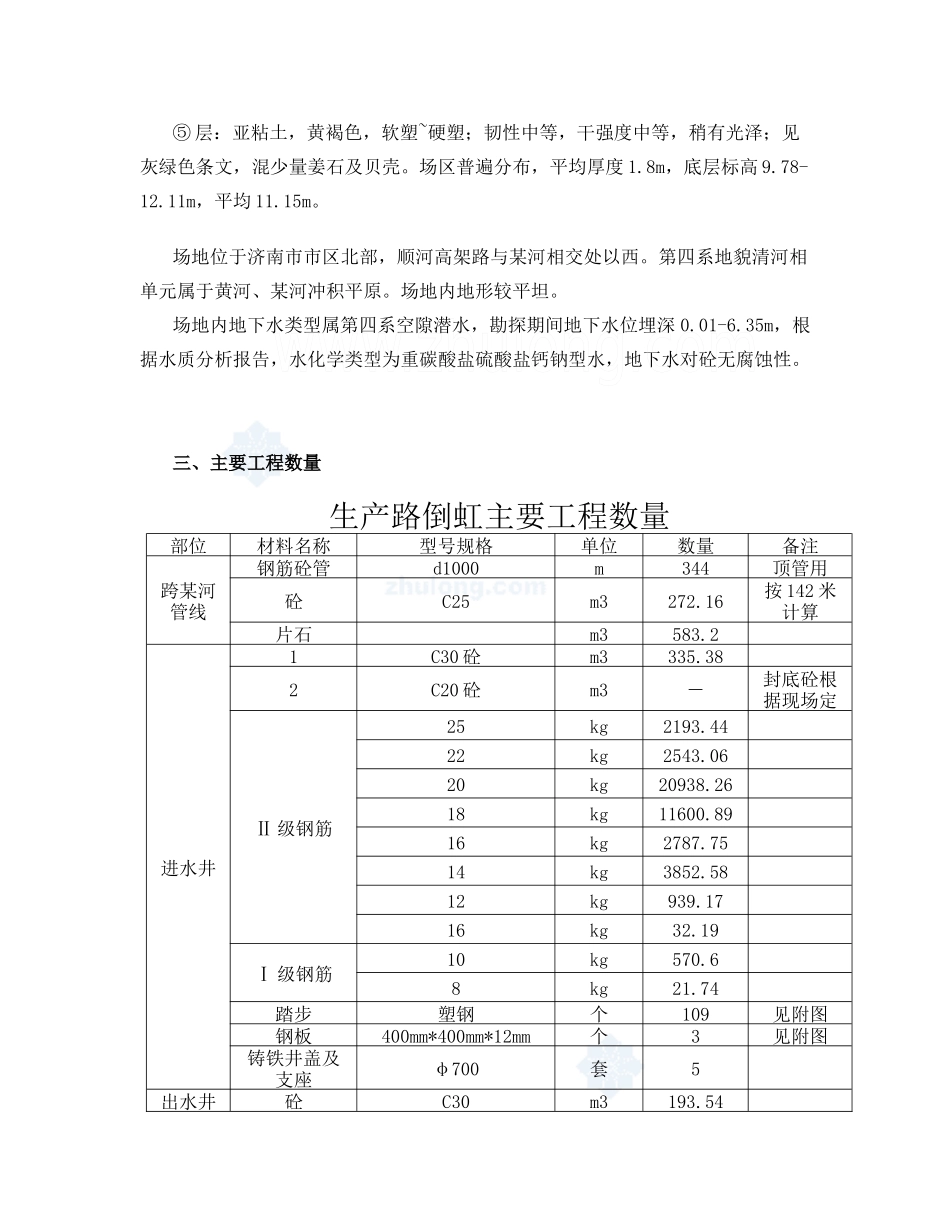

济南市某河综合治理市政工程标段倒虹施工组织设计编制：审核：批准：二00八年一.工程概况该工程为济南市某河综合治理工程的一部份，位于滨河南路道路里程K8+870，为减少清除淤泥的麻烦和地下水位较高的威胁，采用顶管法施工，本工程的入（出）水井沉井为钢筋混凝土矩形构筑物，分别兼做顶管工作坑及接收井，内壁尺寸为：5.8m*6.5m（4.7m*4.9m），外壁尺寸为7.2m*7.9m（5.7m*5.9m），壁厚0.7（0.50）m，井筒内面积约37.7（23.03）m2，井内挖方约832.723（308.97）m3。新建倒虹管采用两条直径D＝1000mm混凝土管，两排直径D＝1000mm混凝土管按设计为一用一备，施工时从入水井坑向出水井顶进倒虹管，顶管长度约172米.采用泥水平衡法进行顶进。二.场地工程地质、水文情况根据勘探资料，施工场地属某河冲积地貌单元，地形相对高差约4米，地层主要为第四系亚粘土及下伏燕山晚期辉长岩组成。①层：素填土，黄褐色，松散，湿；主要由灰渣、转块、碎石及粘性土组成，偶见植物根。场区普遍分布，平均厚度4.53m；层底标高：16.3-19.33m，平均18.32m。②层：亚粘土，黄褐色，局部灰褐色，软塑；韧性中等，干强度中等，稍有光泽；见灰绿色条文及腐烂植物根，偶见砂砾及贝壳，夹亚砂土薄层。场区普遍分布，平均厚度2.19m。层底标高：15.82-17.29m，平均16.64m。③层：亚粘土，灰色，局部灰褐色，灰黑色，软塑；韧性中等，干强度中等，见较多贝壳，偶见砂砾及有机质，稍具腥臭味，夹亚砂土薄层。场区普遍分布，平均厚度2.14m。层底标高：13.82-15.19m，平均14.48m。④层：亚粘土，灰褐色，局部灰黑色，软塑~硬塑；韧性中等，干度中等，稍有光泽；见铁锰质侵染，偶见姜石、贝壳及有机质。场区普遍分布，平均厚度1.58m，底层标高11.58-13.99m，平均12.95m。⑤层：亚粘土，黄褐色，软塑~硬塑；韧性中等，干强度中等，稍有光泽；见灰绿色条文，混少量姜石及贝壳。场区普遍分布，平均厚度1.8m，底层标高9.78-12.11m，平均11.15m。场地位于济南市市区北部，顺河高架路与某河相交处以西。第四系地貌清河相单元属于黄河、某河冲积平原。场地内地形较平坦。场地内地下水类型属第四系空隙潜水，勘探期间地下水位埋深0.01-6.35m，根据水质分析报告，水化学类型为重碳酸盐硫酸盐钙钠型水，地下水对砼无腐蚀性。三、主要工程数量生产路倒虹主要工程数量部位材料名称型号规格单位数量备注跨某河管线钢筋砼管d1000m344顶管用砼C25m3272.16按142米计算片石m3583.2进水井1C30砼m3335.382C20砼m3－封底砼根据现场定Ⅱ级钢筋25kg2193.4422kg2543.0620kg20938.2618kg11600.8916kg2787.7514kg3852.5812kg939.1716kg32.19Ⅰ级钢筋10kg570.68kg21.74踏步塑钢个109见附图钢板400mm*400mm*12mm个3见附图铸铁井盖及支座φ700套5出水井砼C30m3193.54C20m3－封底砼根据现场定Ⅱ级钢筋20kg11320.0618kg11709.7412kg1095.9316kg922.7522kg2145.825kg1816.1514kg2812.3Ⅰ级钢筋12kg8.9210kg428踏步塑钢个116同进水井钢板400mm*400mm*12mm块2同进水井铸铁井盖及支座φ700套4溢流井砼C25m322.26C15m31.13Ⅱ级钢筋14kg1285.2312kg310.81盖板钢筋未计16kg12.31踏步塑钢个24同进水井铸铁井盖及支座φ700套2渡锌钢板(0.3*0.003*5.45)块6出水井用(0.3*0.003*5.25)块6(0.3*0.003*7.25)块6进水井用(0.3*0.003*6.55)块6四、施工计划本工程分为三个阶段，计划工期90天，计划开工时间为：2008年5月10日，实际起始日期以实际开工的日期为准。第一阶段：施工准备阶段。共3天，本阶段要完成临时水、电设施及住宿安排以及接桩、测量放线及其它准备工作。第二阶段：施工阶段：工作井接收井施工60天，两次设备安装调试各7天，顶进按15m/天进度考虑，172m约需25天。第三阶段：收尾、撤场阶段，包括顶管设备拆除，运输，临建拆除等收尾工作，共2天。五、施工准备1.生产准备⑴进行施工测量和放线工作。⑵确定管线范围内及施工用地内所有障碍物，如管线、电线杆等的准确位置。现场调查顶管地段内主要障碍物有排水管、供水管、水掣井、电力电讯管道和渠箱位置和标高，地面交通情况较复杂。⑶修建临时设施，安装临时用水、用电线路，并试水、试电、修好临时...
