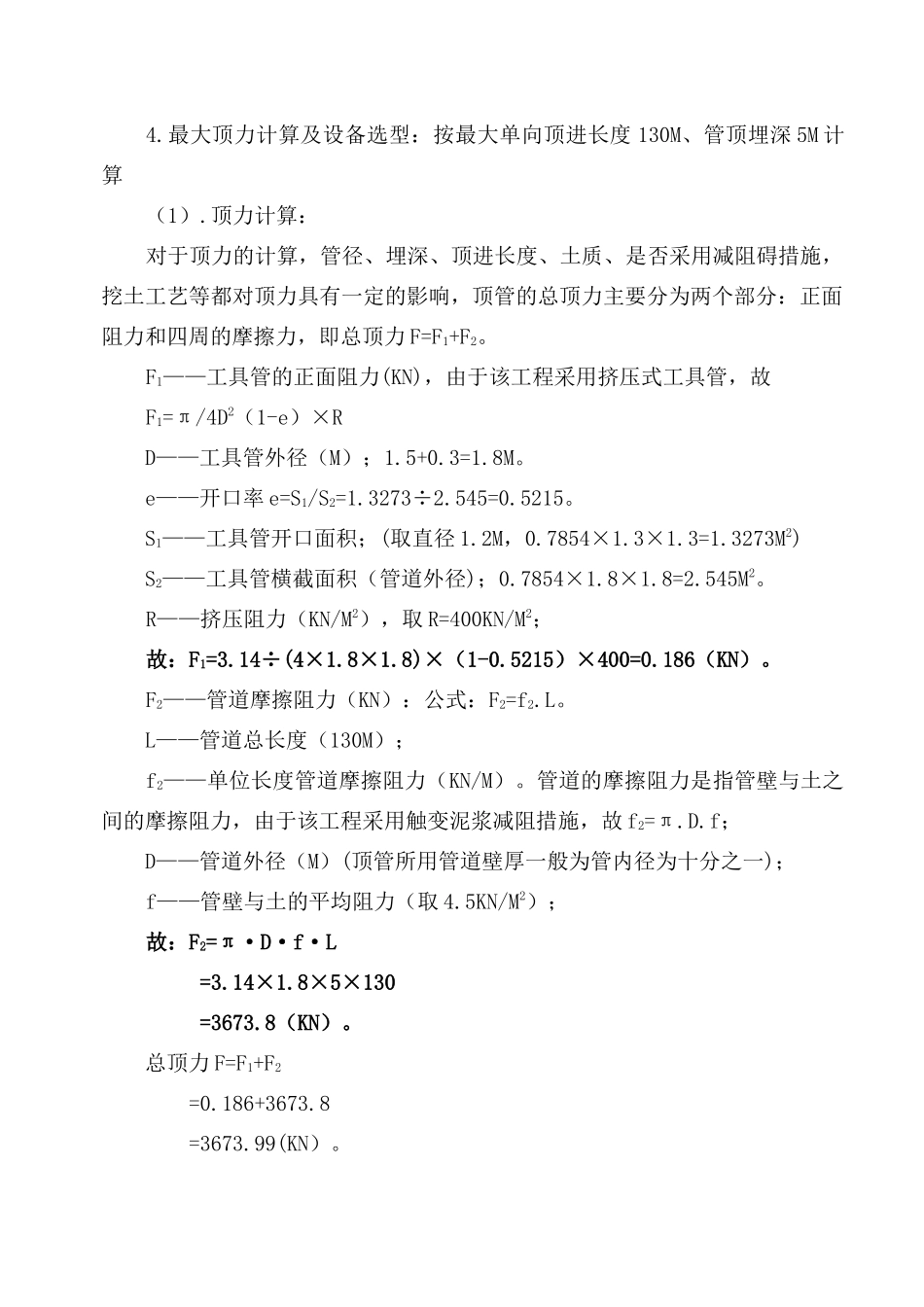

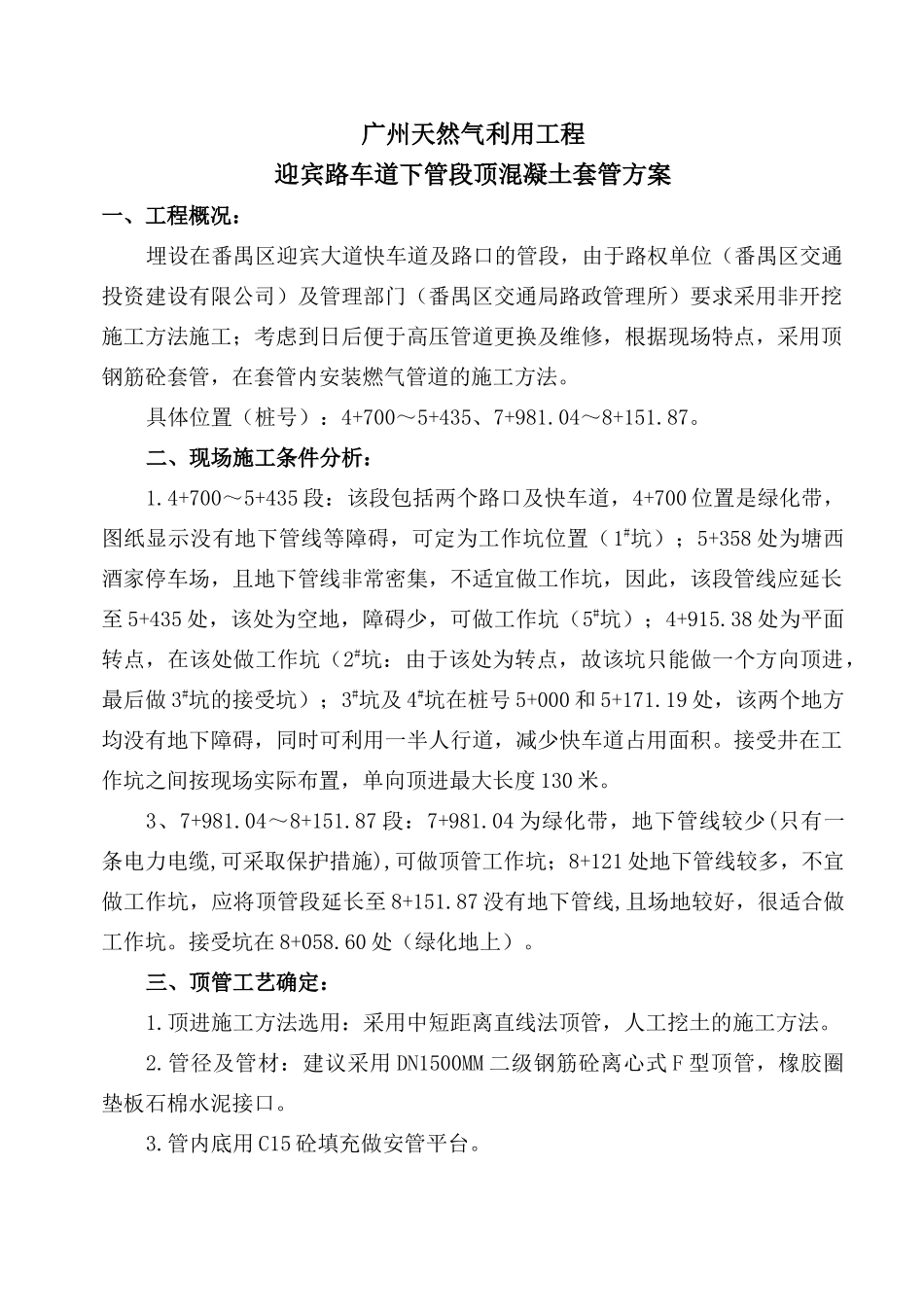

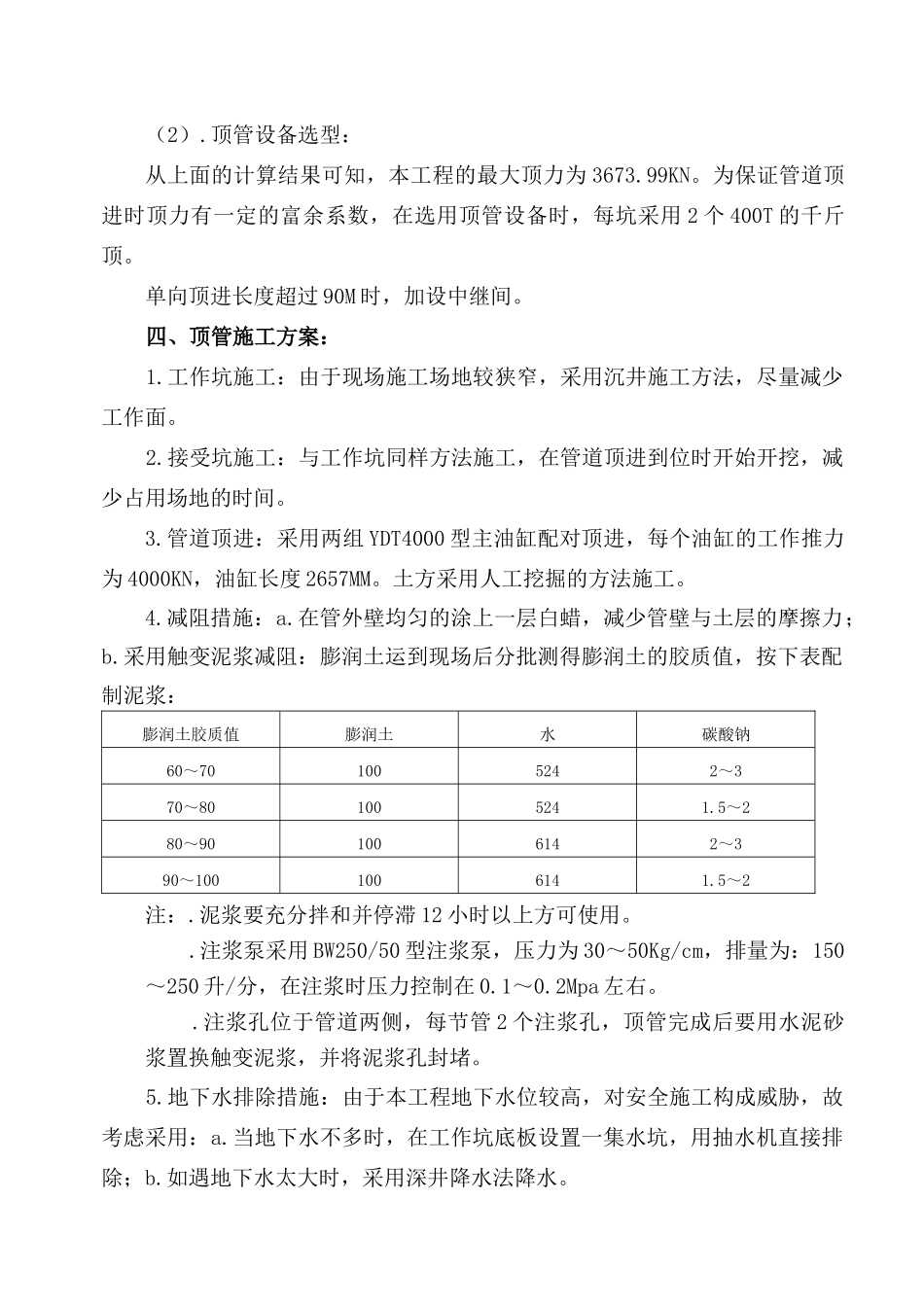

广州天然气利用工程迎宾路车道下管段顶混凝土套管方案一、工程概况：埋设在番禺区迎宾大道快车道及路口的管段，由于路权单位（番禺区交通投资建设有限公司）及管理部门（番禺区交通局路政管理所）要求采用非开挖施工方法施工；考虑到日后便于高压管道更换及维修，根据现场特点，采用顶钢筋砼套管，在套管内安装燃气管道的施工方法。具体位置（桩号）：4+700～5+435、7+981.04～8+151.87。二、现场施工条件分析：1.4+700～5+435段：该段包括两个路口及快车道，4+700位置是绿化带，图纸显示没有地下管线等障碍，可定为工作坑位置（1#坑）；5+358处为塘西酒家停车场，且地下管线非常密集，不适宜做工作坑，因此，该段管线应延长至5+435处，该处为空地，障碍少，可做工作坑（5#坑）；4+915.38处为平面转点，在该处做工作坑（2#坑：由于该处为转点，故该坑只能做一个方向顶进，最后做3#坑的接受坑）；3#坑及4#坑在桩号5+000和5+171.19处，该两个地方均没有地下障碍，同时可利用一半人行道，减少快车道占用面积。接受井在工作坑之间按现场实际布置，单向顶进最大长度130米。3、7+981.04～8+151.87段：7+981.04为绿化带，地下管线较少(只有一条电力电缆,可采取保护措施),可做顶管工作坑；8+121处地下管线较多，不宜做工作坑，应将顶管段延长至8+151.87没有地下管线,且场地较好，很适合做工作坑。接受坑在8+058.60处（绿化地上）。三、顶管工艺确定：1.顶进施工方法选用：采用中短距离直线法顶管，人工挖土的施工方法。2.管径及管材：建议采用DN1500MM二级钢筋砼离心式F型顶管，橡胶圈垫板石棉水泥接口。3.管内底用C15砼填充做安管平台。4.最大顶力计算及设备选型：按最大单向顶进长度130M、管顶埋深5M计算（1）.顶力计算：对于顶力的计算，管径、埋深、顶进长度、土质、是否采用减阻碍措施，挖土工艺等都对顶力具有一定的影响，顶管的总顶力主要分为两个部分：正面阻力和四周的摩擦力，即总顶力F=F1+F2。F1——工具管的正面阻力(KN)，由于该工程采用挤压式工具管，故F1=π/4D2（1-e）×RD——工具管外径（M）；1.5+0.3=1.8M。e——开口率e=S1/S2=1.3273÷2.545=0.5215。S1——工具管开口面积；(取直径1.2M，0.7854×1.3×1.3=1.3273M2)S2——工具管横截面积（管道外径)；0.7854×1.8×1.8=2.545M2。R——挤压阻力（KN/M2），取R=400KN/M2；故：F1=3.14÷(4×1.8×1.8)×（1-0.5215）×400=0.186（KN）。F2——管道摩擦阻力（KN）：公式：F2=f2.L。L——管道总长度（130M）；f2——单位长度管道摩擦阻力（KN/M）。管道的摩擦阻力是指管壁与土之间的摩擦阻力，由于该工程采用触变泥浆减阻措施，故f2=π.D.f；D——管道外径（M）(顶管所用管道壁厚一般为管内径为十分之一)；f——管壁与土的平均阻力（取4.5KN/M2）；故：F2=π·D·f·L=3.14×1.8×5×130=3673.8（KN）。总顶力F=F1+F2=0.186+3673.8=3673.99(KN）。（2）.顶管设备选型：从上面的计算结果可知，本工程的最大顶力为3673.99KN。为保证管道顶进时顶力有一定的富余系数，在选用顶管设备时，每坑采用2个400T的千斤顶。单向顶进长度超过90M时，加设中继间。四、顶管施工方案：1.工作坑施工：由于现场施工场地较狭窄，采用沉井施工方法，尽量减少工作面。2.接受坑施工：与工作坑同样方法施工，在管道顶进到位时开始开挖，减少占用场地的时间。3.管道顶进：采用两组YDT4000型主油缸配对顶进，每个油缸的工作推力为4000KN，油缸长度2657MM。土方采用人工挖掘的方法施工。4.减阻措施：a.在管外壁均匀的涂上一层白蜡，减少管壁与土层的摩擦力；b.采用触变泥浆减阻：膨润土运到现场后分批测得膨润土的胶质值，按下表配制泥浆：膨润土胶质值膨润土水碳酸钠60～701005242～370～801005241.5～280～901006142～390～1001006141.5～2注：.泥浆要充分拌和并停滞12小时以上方可使用。.注浆泵采用BW250/50型注浆泵，压力为30～50Kg/cm，排量为：150～250升/分，在注浆时压力控制在0.1～0.2Mpa左右。.注浆孔位于管道两侧，每节管2个注浆孔，顶管完成后要用水泥砂浆置换触变泥浆，并将泥浆孔封堵。5.地下水排除措施：由于本工程地下水位较高，对安全...
