汽车销售管理系统分析设计VIP免费

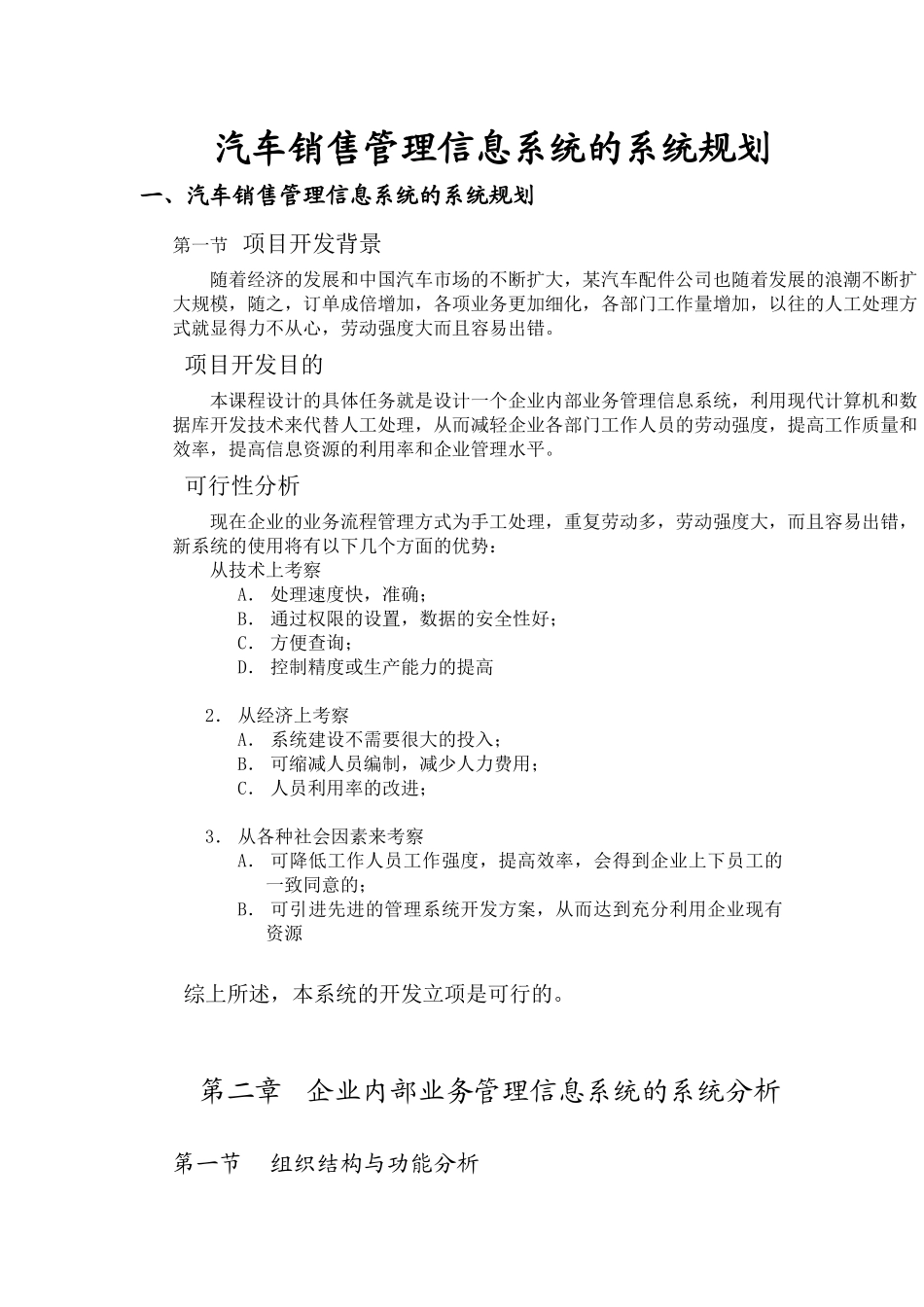

汽车销售管理信息系统的系统规划一、汽车销售管理信息系统的系统规划第一节项目开发背景随着经济的发展和中国汽车市场的不断扩大，某汽车配件公司也随着发展的浪潮不断扩大规模，随之，订单成倍增加，各项业务更加细化，各部门工作量增加，以往的人工处理方式就显得力不从心，劳动强度大而且容易出错。项目开发目的本课程设计的具体任务就是设计一个企业内部业务管理信息系统，利用现代计算机和数据库开发技术来代替人工处理，从而减轻企业各部门工作人员的劳动强度，提高工作质量和效率，提高信息资源的利用率和企业管理水平。可行性分析现在企业的业务流程管理方式为手工处理，重复劳动多，劳动强度大，而且容易出错，新系统的使用将有以下几个方面的优势：从技术上考察A．处理速度快，准确；B．通过权限的设置，数据的安全性好；C．方便查询；D．控制精度或生产能力的提高2．从经济上考察A．系统建设不需要很大的投入；B．可缩减人员编制，减少人力费用；C．人员利用率的改进；3．从各种社会因素来考察A．可降低工作人员工作强度，提高效率，会得到企业上下员工的一致同意的；B．可引进先进的管理系统开发方案，从而达到充分利用企业现有资源综上所述，本系统的开发立项是可行的。第二章企业内部业务管理信息系统的系统分析第一节组织结构与功能分析图1组织结构图第二节组织/业务关系图联系组织程度销售部会计部采购部仓库经理销售活动*财务管理*采购活动*库存管理*行政监督管理*图2组织/业务关系图业务经营主管销售主管仓库主管采购主管财务主管业务员仓库采购员财务会计销售员管理应收款明细账管理应付款账目管理会计总账编制报表收款发出订货单验收货物入库接收发货单修改库存量管理货物入库出库检索库存验证订货单修改订货单开发货单检查暂存订货单确定顾客订货第三节业务功能一览表图3业务功能一览表第四节业务流程图销售历史公司档案存档会计人员暂定订单核对验收入库检查暂存订货单应收款明细账核对应收款明细账采购人员供应商经理订货配件汇总订货单填写发货单发货单修改会计总账会计总账应付款账目接受并开收据修改应收款明细账编制报表查询库存量顾客销售部门订货单库存配件发货单验证订货单确定顾客订货检索库存开发货单并修改库存产生暂定订单登录新客户数据客户数据到货通知修改库存量付款业务员图4业务流程图第五节数据流程图收据1.1.5登录新顾客数据采购人员业务人员1.1.1验证订货单1.1.4产生暂定订单1.1.2确定顾客订货1.1.3开发货单修改库存暂定订单应收款明细账库存配件顾客数据销售历史顾客订货单纠正错误不合格订单发订单合格订单不满足订货检索满足订货有新顾客修改开发货单通知记录记录图5-1销售过程数据流图确定给采购人员发货单发出到货通知记录对照暂存订单记录产生开出发货图5-2采购过程数据流图应付款账目1.1.5修改会计总账1.1.1付款顾客1.1.2核对应收款明细账1.1.3接受并开收据收据1.1.4修改应收款明细账应收款明细账会计人员供应商1.1.6核对应付款账目1.1.7付款并修改应付款账目会计总账1.1.8编制报表会计报表销售分析报表库存报表经理库存配件1.1.9查询库存量给顾客收据开出现金支票转账无误给会计发货单无误修改提供依据提供依据提交编制提交编制提交编制图5-3财务过程数据流图销售顾客配件采购部门供销商经理销售部门库存配件会计部门应付款账目应收款明细账报表客户订单公司合作合作编辑接受属于查询记录属于管理参考对应产生对应管理产生属于购买供应第六节系统数据库建模----E-R模型分析1N1N1N111111N11111NN1NNN11NN1NNMMNN11N图6-1E-R图图6-2E-R图第七节系统U/C矩阵分析图7U/C矩阵第三章汽车销售管理信息系统的系统设计第一节功能子系统划分顾客数据发货单应收款账目销售历史暂存订单公司订单到货通知应付款账目收付单据会计总账报表库存销售管理客户管理CU销售配件UCUUU记录业务CC采购管理记录缺货UCU追加订货UC验货入库UUCCU财务管理收付款UUUUC会计核算UUUCU编制报表UUUUUCU库存管理库存管理UUUC监督管理UUUUU企业业务管理系统库存管理财务管理采购管理销售管理会计账目管理会计报表管理订货管理客户管理采购配件管理供应商管理库存量管...
