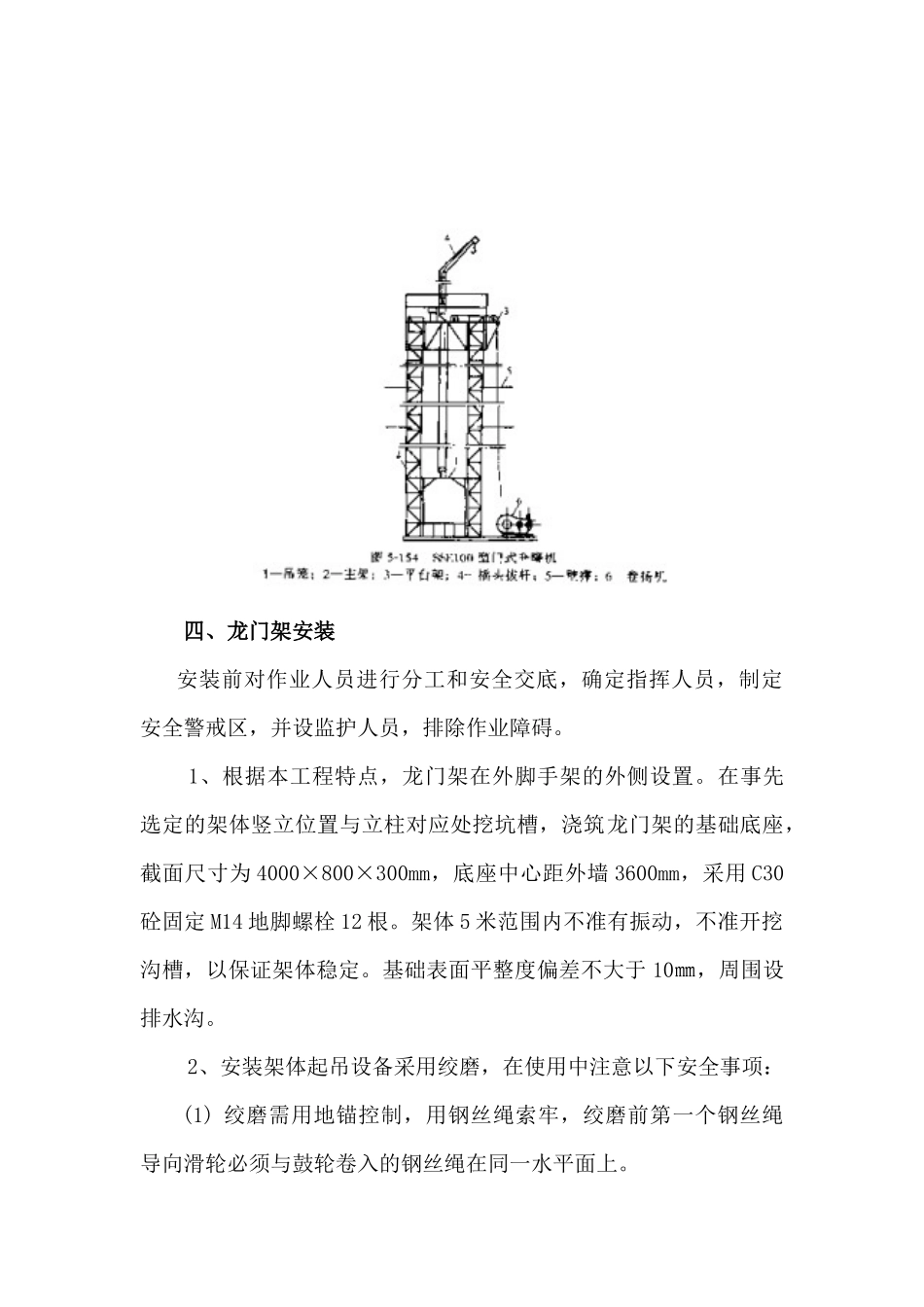

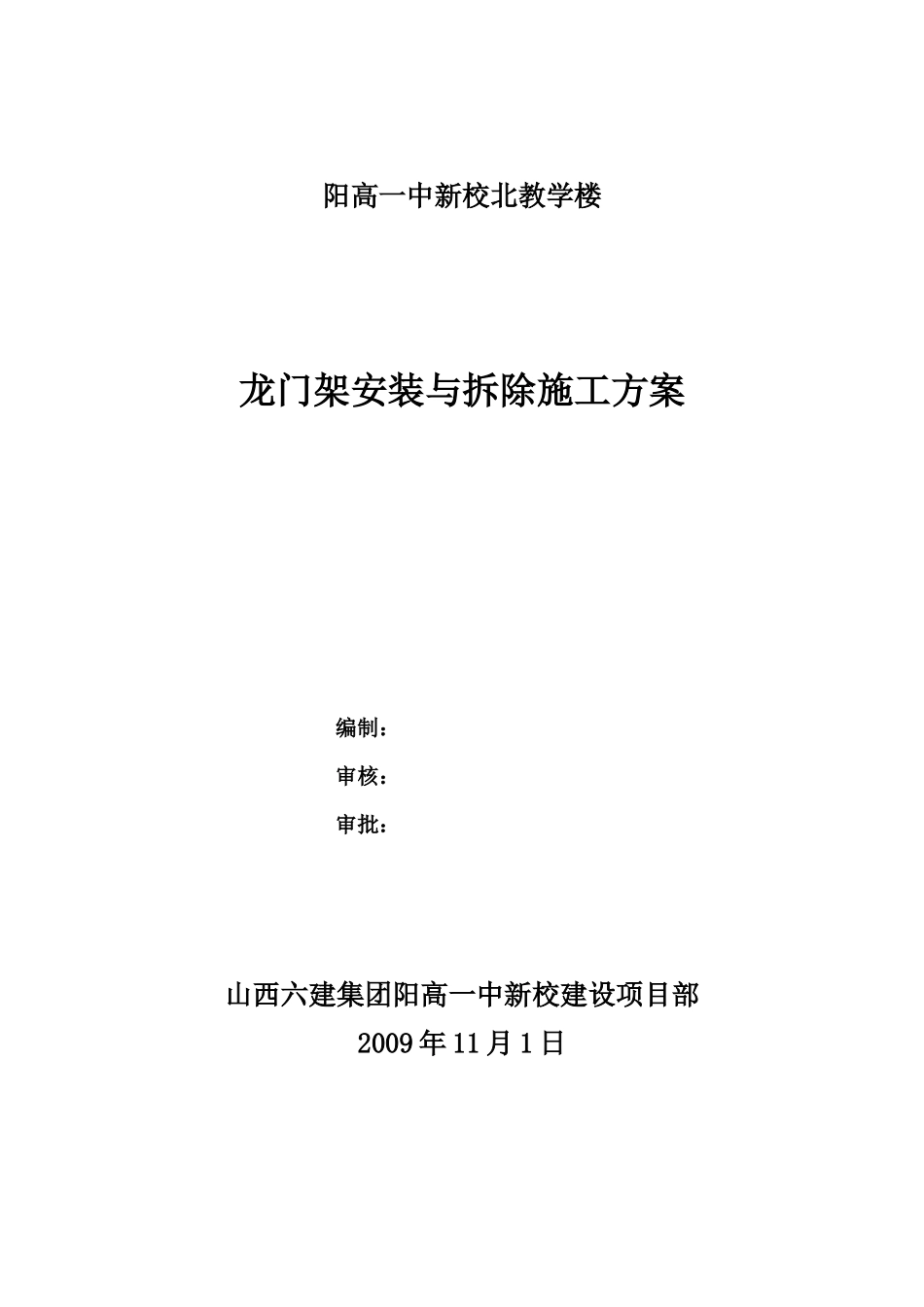

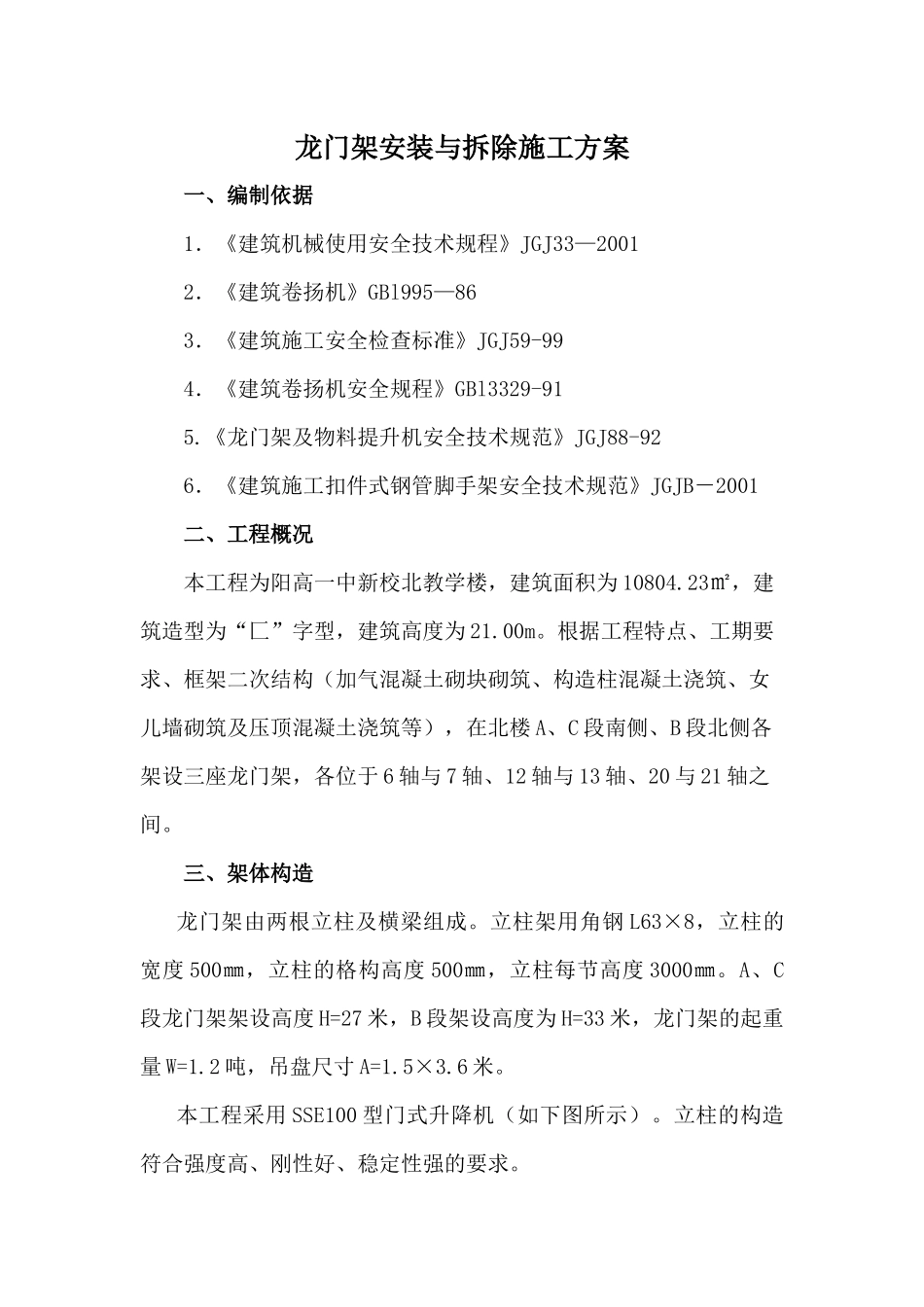

阳高一中新校北教学楼龙门架安装与拆除施工方案编制：审核：审批：山西六建集团阳高一中新校建设项目部2009年11月1日龙门架安装与拆除施工方案一、编制依据1．《建筑机械使用安全技术规程》JGJ33—20012．《建筑卷扬机》GBl995—863．《建筑施工安全检查标准》JGJ59-994．《建筑卷扬机安全规程》GBl3329-915.《龙门架及物料提升机安全技术规范》JGJ88-926．《建筑施工扣件式钢管脚手架安全技术规范》JGJB－2001二、工程概况本工程为阳高一中新校北教学楼，建筑面积为10804.23㎡，建筑造型为“匚”字型，建筑高度为21.00m。根据工程特点、工期要求、框架二次结构（加气混凝土砌块砌筑、构造柱混凝土浇筑、女儿墙砌筑及压顶混凝土浇筑等），在北楼A、C段南侧、B段北侧各架设三座龙门架，各位于6轴与7轴、12轴与13轴、20与21轴之间。三、架体构造龙门架由两根立柱及横梁组成。立柱架用角钢L63×8，立柱的宽度500㎜，立柱的格构高度500㎜，立柱每节高度3000㎜。A、C段龙门架架设高度H=27米，B段架设高度为H=33米，龙门架的起重量W=1.2吨，吊盘尺寸A=1.5×3.6米。本工程采用SSE100型门式升降机（如下图所示）。立柱的构造符合强度高、刚性好、稳定性强的要求。四、龙门架安装安装前对作业人员进行分工和安全交底，确定指挥人员，制定安全警戒区，并设监护人员，排除作业障碍。1、根据本工程特点，龙门架在外脚手架的外侧设置。在事先选定的架体竖立位置与立柱对应处挖坑槽，浇筑龙门架的基础底座，截面尺寸为4000×800×300mm，底座中心距外墙3600mm，采用C30砼固定M14地脚螺栓12根。架体5米范围内不准有振动，不准开挖沟槽，以保证架体稳定。基础表面平整度偏差不大于10㎜，周围设排水沟。2、安装架体起吊设备采用绞磨，在使用中注意以下安全事项：(1)绞磨需用地锚控制，用钢丝绳索牢，绞磨前第一个钢丝绳导向滑轮必须与鼓轮卷入的钢丝绳在同一水平面上。(2)钢丝绳缠绕在鼓轮上的圈数为4圈，顺序缠绕不准压绳。(3)绞磨转动时，拉稍绳要随之绷紧，边索边绷紧。(4)绞磨停止时，用别木棍将鼓轮别住，将拉稍绳锚住以防推杆受反作用力回转伤人。3、安装架体时，先将地梁与龙门架基础底座连接牢固。每安装两个标准节，要采取临时支撑或临时缆风绳固定，并进行初校正。立柱垂直偏差小于30㎜，两柱平行小于20㎜时，可继续作业。安装架体立柱，必须两边立柱交替进行。每安装2节，将单肢柱进行临时固定，两立柱横向连接成一体。架体各节点的螺栓必须紧固，螺栓采用M14。严禁扩孔和开孔，更不得漏装或以铅丝代替。架体顶部安装横梁及滑轮。架体整体结构不得钢木混用，整体结构不得摇晃、歪斜变形。架体高度必须高于使用面6m，在距顶部3m处的滑轨上必须安装超高限位器，并保证在使用中灵敏有效。架体首层进料口必须搭设防护棚，四面设围护架子(不得与外架连接在一起)，进料口设安全门，禁止人员通行。各层进料通道，两侧设1.2m高，防护栏杆。搭设必须牢固，安装防护门。架体与建筑物结构必须拉结。拉结缆风绳保持稳定，设拉杆将架体立柱与墙体拉结。如图所示。图示一钢管式附墙架与预埋管连接架体搭至10m高度时必须设临时缆风绳(不得用ф6钢筋、8#铁丝)，待固定缆风绳设置后，允许拆除。缆风绳与地面夹角45°与地锚必须牢固连结。地锚埋深大于1.5m，必须安全可靠。吊盘必须装有灵敏可靠的停靠装置和安全门，吊盘两侧设安全档板，高度不得低1.2m。吊盘与每层楼面必须设置信号装置。缆风绳稳固架体选用圆股钢丝绳，直径9.3mm，2组12根，位置在架体顶部8根，在12m处4根，在架体四角的同一水平面对称设置，保持平衡状态。缆风绳的地锚基础，埋深2m，底面积2m×2m，ф9.5钢丝绳，穿过ф25钢筋卧牛成45°角，引出地面。五、卷扬机安装1、卷扬机安装位置，地质平整坚实，远离危险作业区，视线良好。2、固定卷扬机的锚桩，基础挖深1.2m，底面积1.2m×0.8m，基底11根ф22＠100，7ф22＠100，2ф9.5mm钢丝绳，穿过基底钢筋网出地面与卷扬机底座锁定，经验收合格，并做好隐蔽记录。3、卷扬机必须搭设操作棚，做到防砸、防雨、防晒。4、卷扬机钢丝绳ф15.7mm。5、钢丝绳在卷筒上最少在3圈以上，绳端在卷筒上，必...
