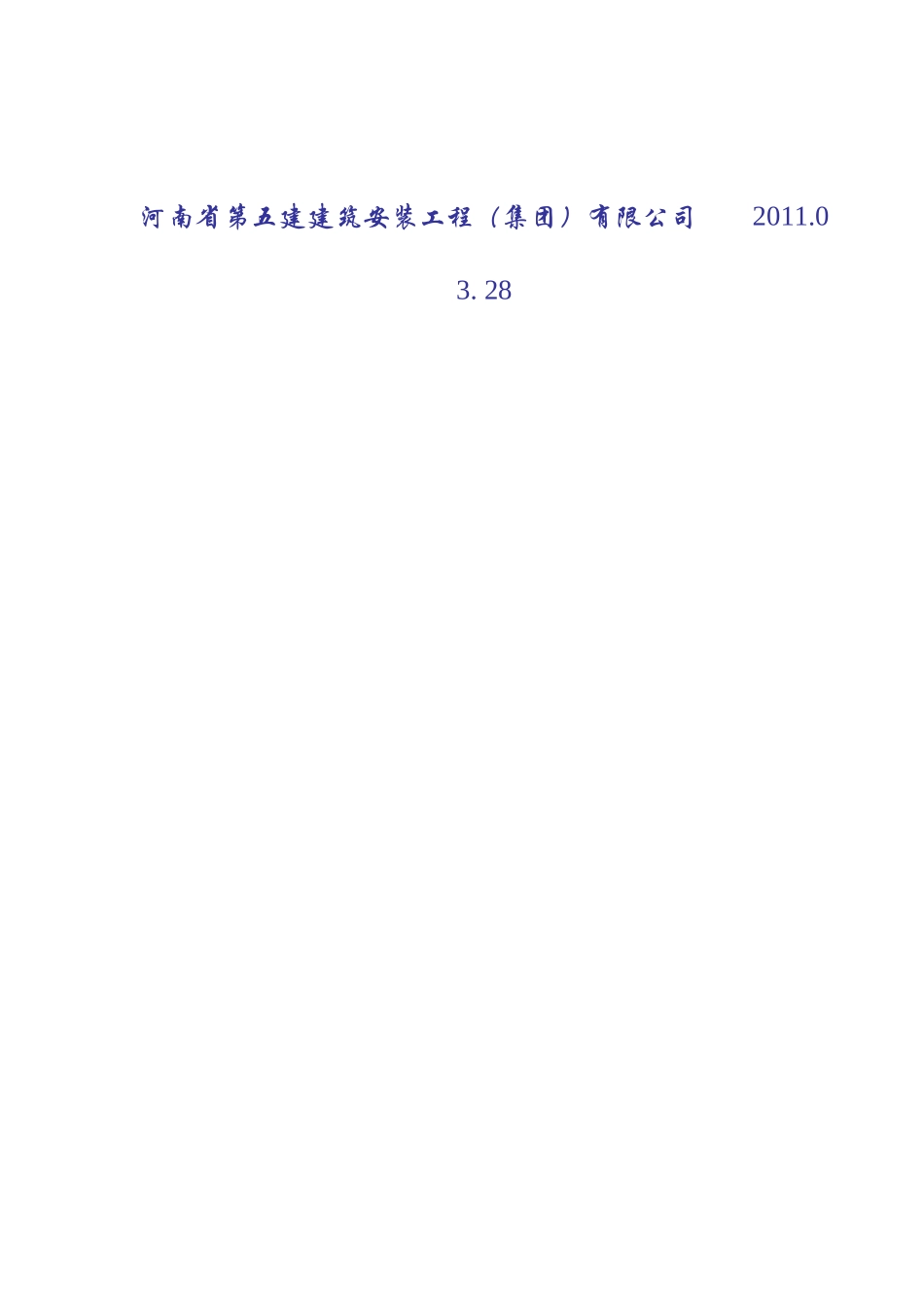

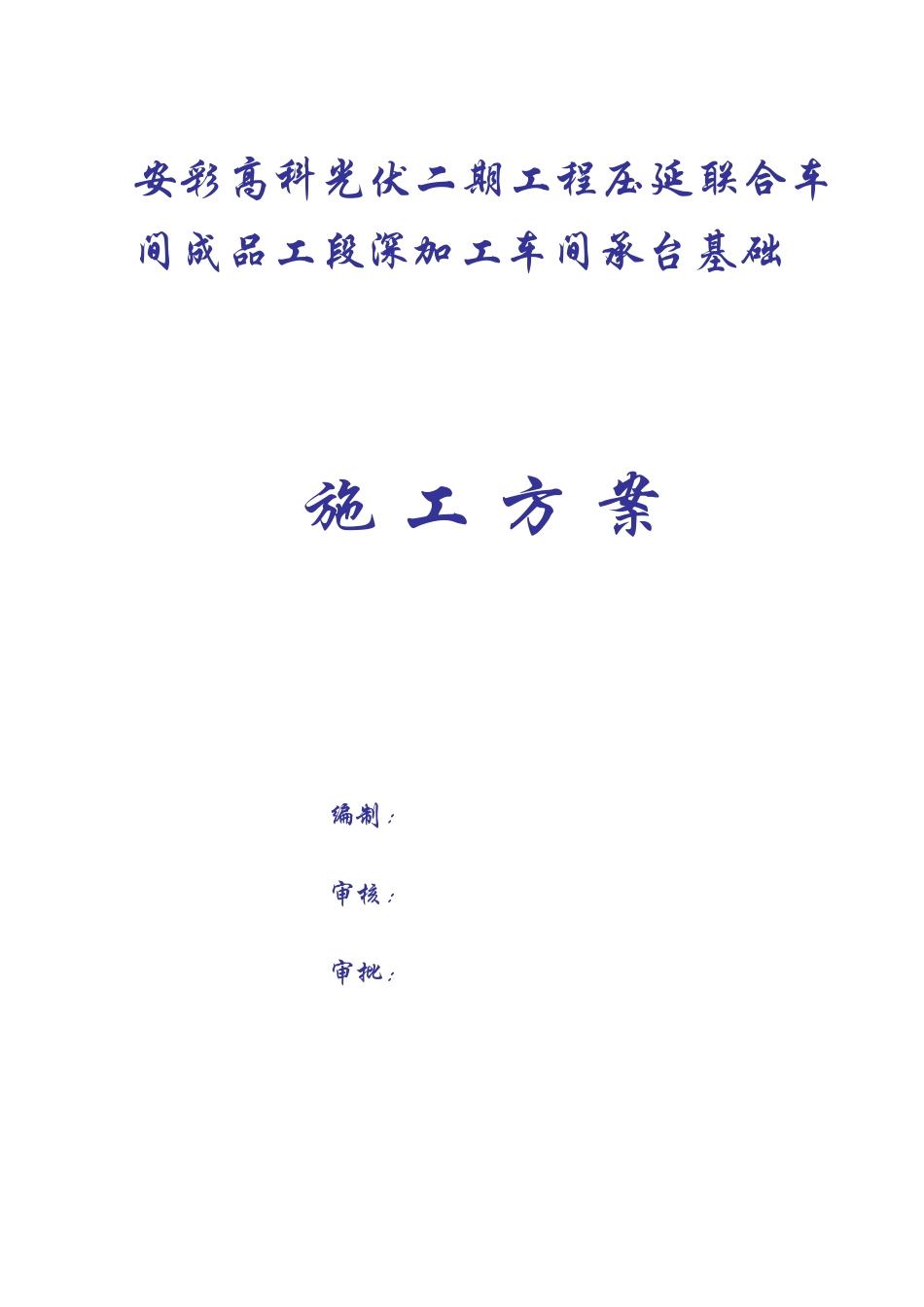

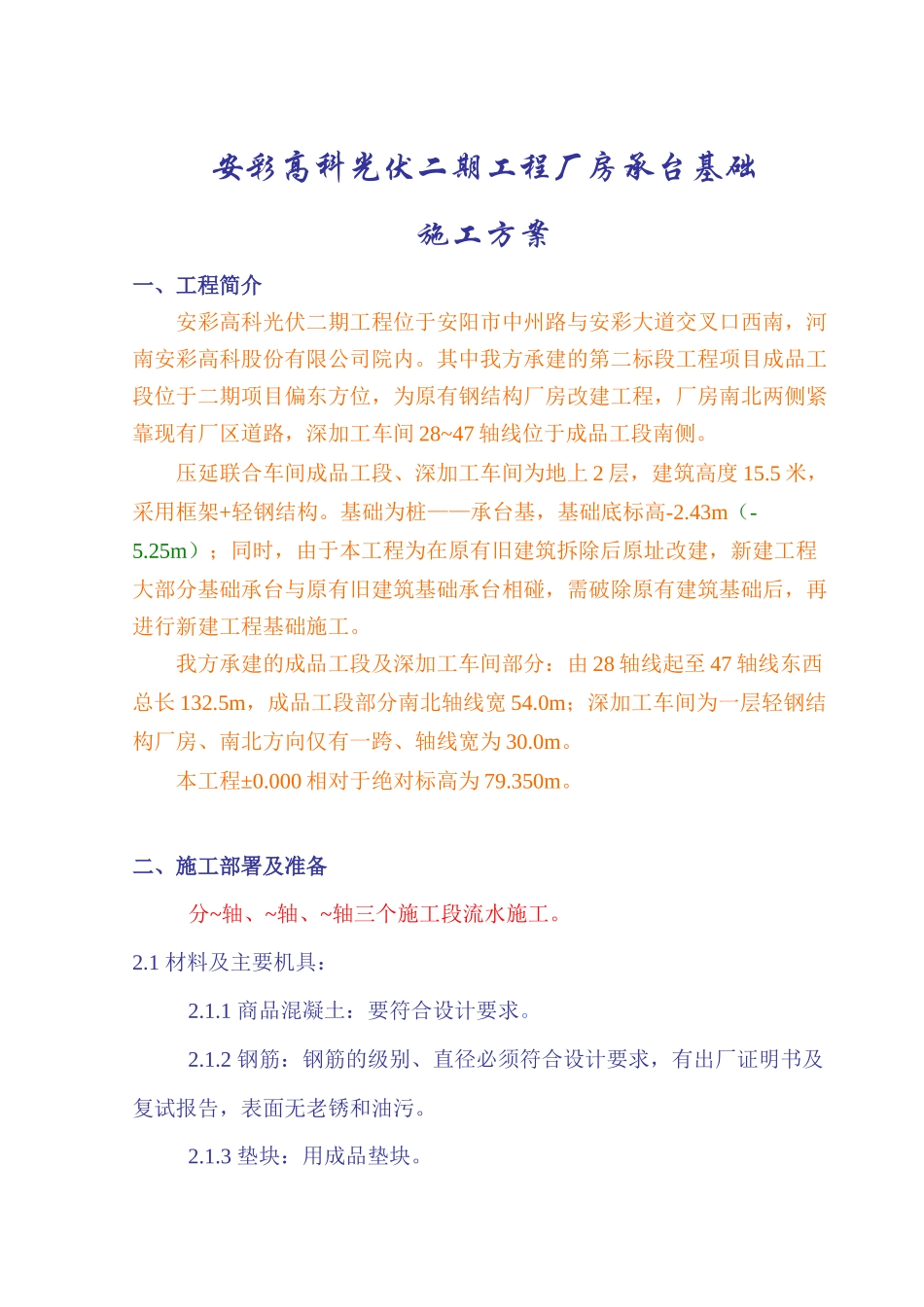

安彩高科光伏二期工程压延联合车间成品工段深加工车间承台基础施工方案编制：审核：审批：河南省第五建建筑安装工程（集团）有限公司2011.03.28安彩高科光伏二期工程厂房承台基础施工方案一、工程简介安彩高科光伏二期工程位于安阳市中州路与安彩大道交叉口西南，河南安彩高科股份有限公司院内。其中我方承建的第二标段工程项目成品工段位于二期项目偏东方位，为原有钢结构厂房改建工程，厂房南北两侧紧靠现有厂区道路，深加工车间28~47轴线位于成品工段南侧。压延联合车间成品工段、深加工车间为地上2层，建筑高度15.5米，采用框架+轻钢结构。基础为桩——承台基，基础底标高-2.43m（-5.25m）；同时，由于本工程为在原有旧建筑拆除后原址改建，新建工程大部分基础承台与原有旧建筑基础承台相碰，需破除原有建筑基础后，再进行新建工程基础施工。我方承建的成品工段及深加工车间部分：由28轴线起至47轴线东西总长132.5m，成品工段部分南北轴线宽54.0m；深加工车间为一层轻钢结构厂房、南北方向仅有一跨、轴线宽为30.0m。本工程±0.000相对于绝对标高为79.350m。二、施工部署及准备分~轴、~轴、~轴三个施工段流水施工。2.1材料及主要机具：2.1.1商品混凝土：要符合设计要求。2.1.2钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。2.1.3垫块：用成品垫块。2.1.4主要机具：汽车泵2.1.4.1浇筑混凝土：插入式振捣器、平尖头铁锹、胶皮管、手推车、木抹子等。2.1.4.2绑扎钢筋：应备有钢筋钩子、扳手、小撬棍、铡刀（切断扎丝用）、弯钩机等。2.2作业条件：2.2.1桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记录。2.2.2桩顶伸入承台应符合设计要求。2.2.3应将槽底虚土、杂物等垃圾清除干净。2.2.4原有基础破除完毕且不影响新建工程基础施工。三、操作工艺3.1工艺流程：3.1.1钢筋绑扎工艺流程：核对钢筋半成品→钢筋绑扎→绑好垫块3.1.2模板制作与安装：3.1.3混凝土浇筑工艺流程：混凝土运输→浇筑→振捣→养护3.2钢筋绑扎：3.2.1核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种经过检验，然后挂牌堆放好。3.2.2钢筋绑扎：钢筋应按顺序绑扎。操作时按图纸要求划线、铺铁、绑扎，最后成型。3.2.3绑垫块：底部钢筋下的垫块，厚度50mm，间隔1m，侧面的垫块应与钢筋绑牢，不应遗漏。3.3模板制作与安装：3.3.1根据图纸设计尺寸放出独立基础模板外边线尺寸和基础柱边线，经复核无误，即可进行模板安装；3.3.2独立基础模板安装采用竹胶合板，模板拼装应接缝严密，尺寸准确，四周设置斜撑和水平撑支撑牢固；3.3.3基础梁模板按槽底弹出的基础边线，把侧板对准边线垂直竖立，用水平尺校正侧板顶面水平后，再用斜撑和平撑加固牢。当基础较长，应先安装两端的端模板，校正后，再侧板上口拉通线，依照通线安装侧模；3.3.4基础柱模板采用竹胶合板，按图纸尺寸制作柱侧模板，安装教正后，用φ48×3.5的钢管柱箍，500mm间距固定牢固；3.3.5地下水池模板采用竹胶合板作面板，用间距200mm的方木加密板肋穿墙螺栓采用500mm间距布置，以确保其稳定性；3.4混凝土浇筑：3.4.1承台浇筑混凝土时，应按顺序直接将混凝土倒入模中；如甩槎超过初凝时间，应按施工缝要求处理。若用溜槽卸料入模时，其出料口距操作面高度以30～40cm为宜。3.4.2振捣：应沿承台浇筑的顺序方向，采用斜向振捣法，振捣棒与水平面倾角约30°左右。棒头朝前进方向，插棒间距以50cm为宜，防止漏振。振捣时间以混凝土表面翻浆出气泡为准。混凝土表面应随振随按标高线，用木抹子搓平。四、质量标准4.1钢筋分项工程：4.1.1保证项目：4.1.1.1钢筋的品种质量、性能必须符合设计要求和有关标准的规定。进口钢筋焊接前必须进行化学成分检验和焊接试验，符合有关规定后方可焊接。4.1.1.2钢筋表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁使用。4.1.1.3钢筋的规格、形状、尺寸、数量、间距，必须符合设计要求和施工规范的规定。4.1.1.4焊接接头、焊接制品的机械性能，必须符合钢筋焊接及验收的专门规定。4.1.2基本项目：4.1.2.1绑扎钢筋...
