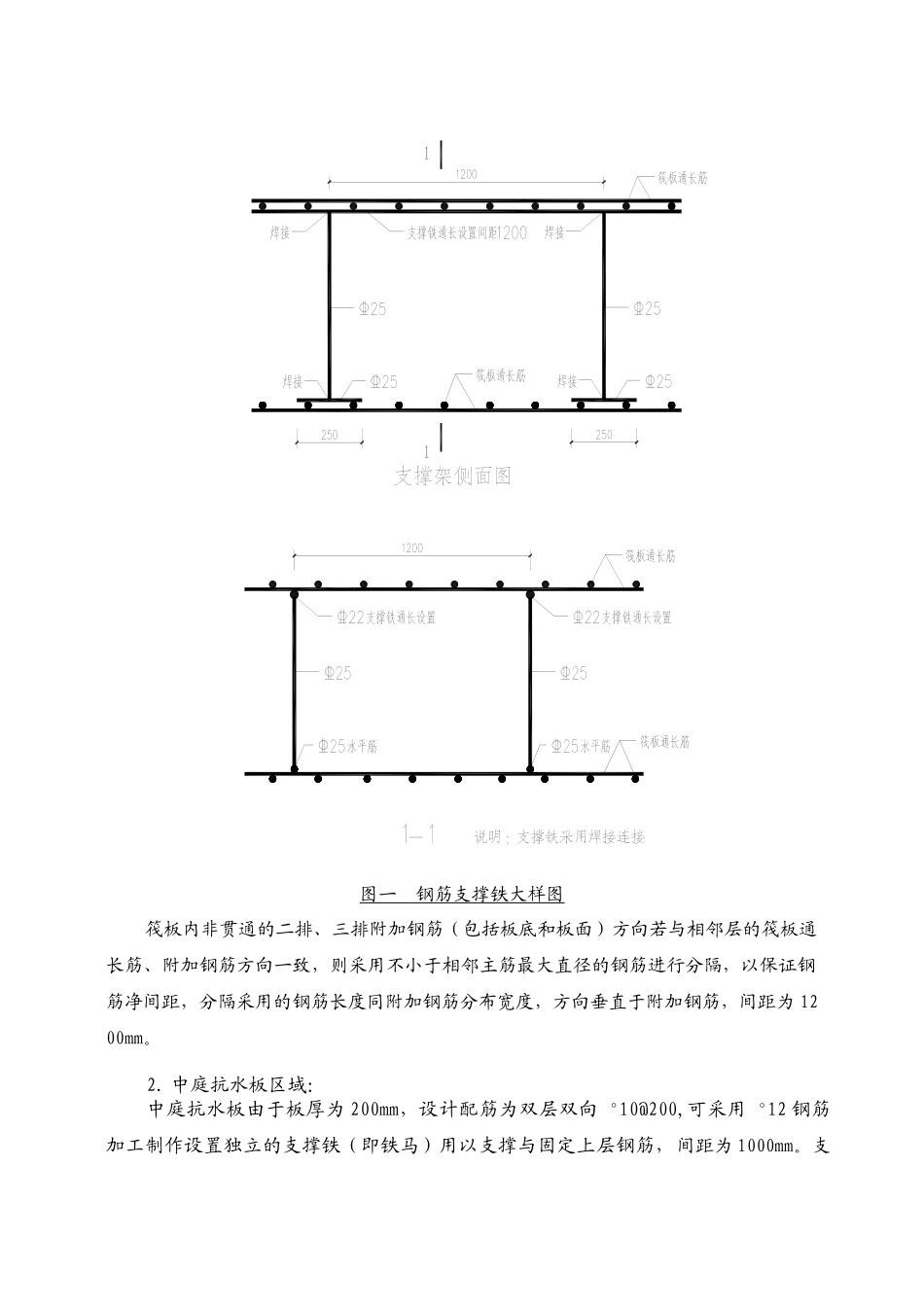

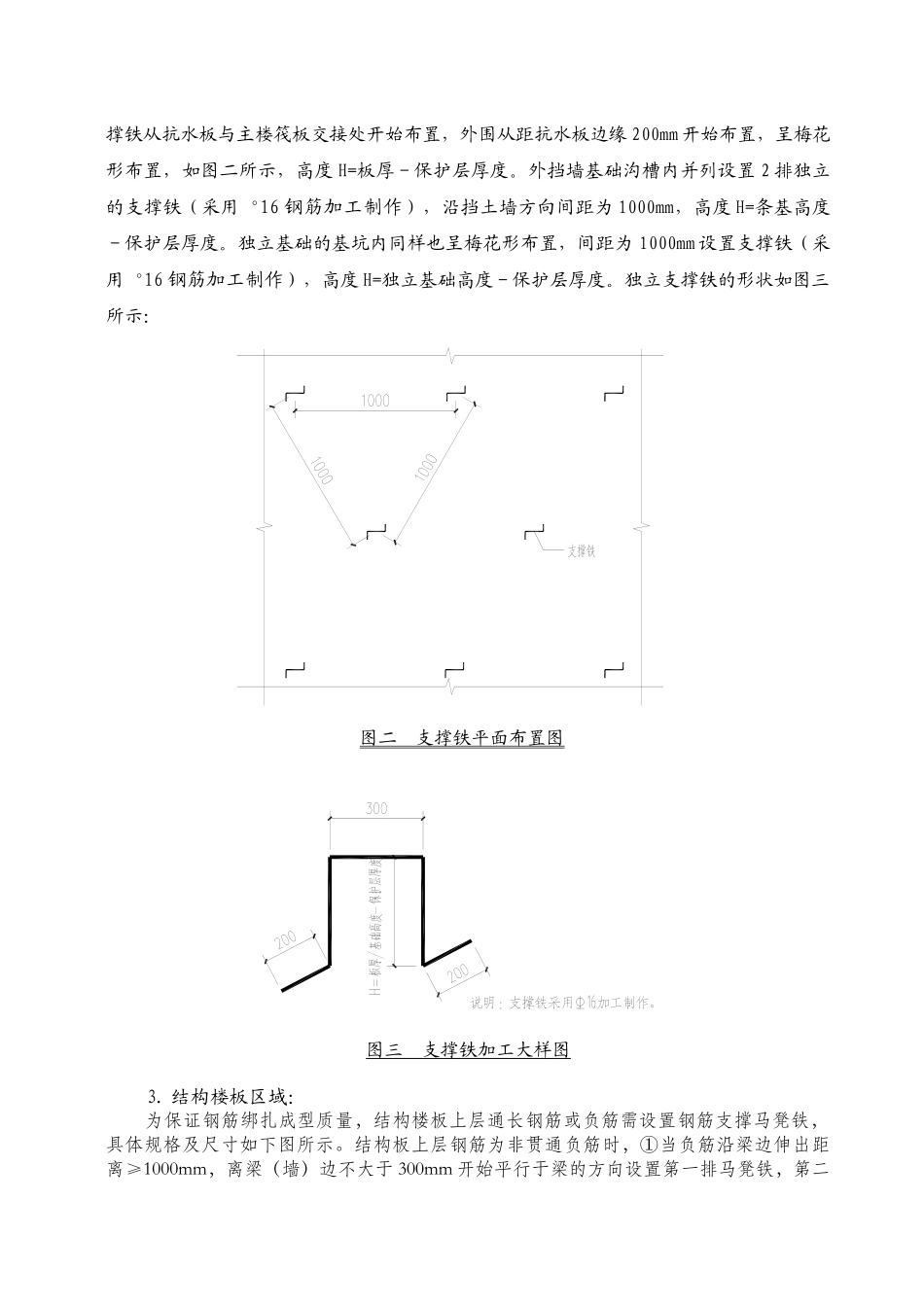

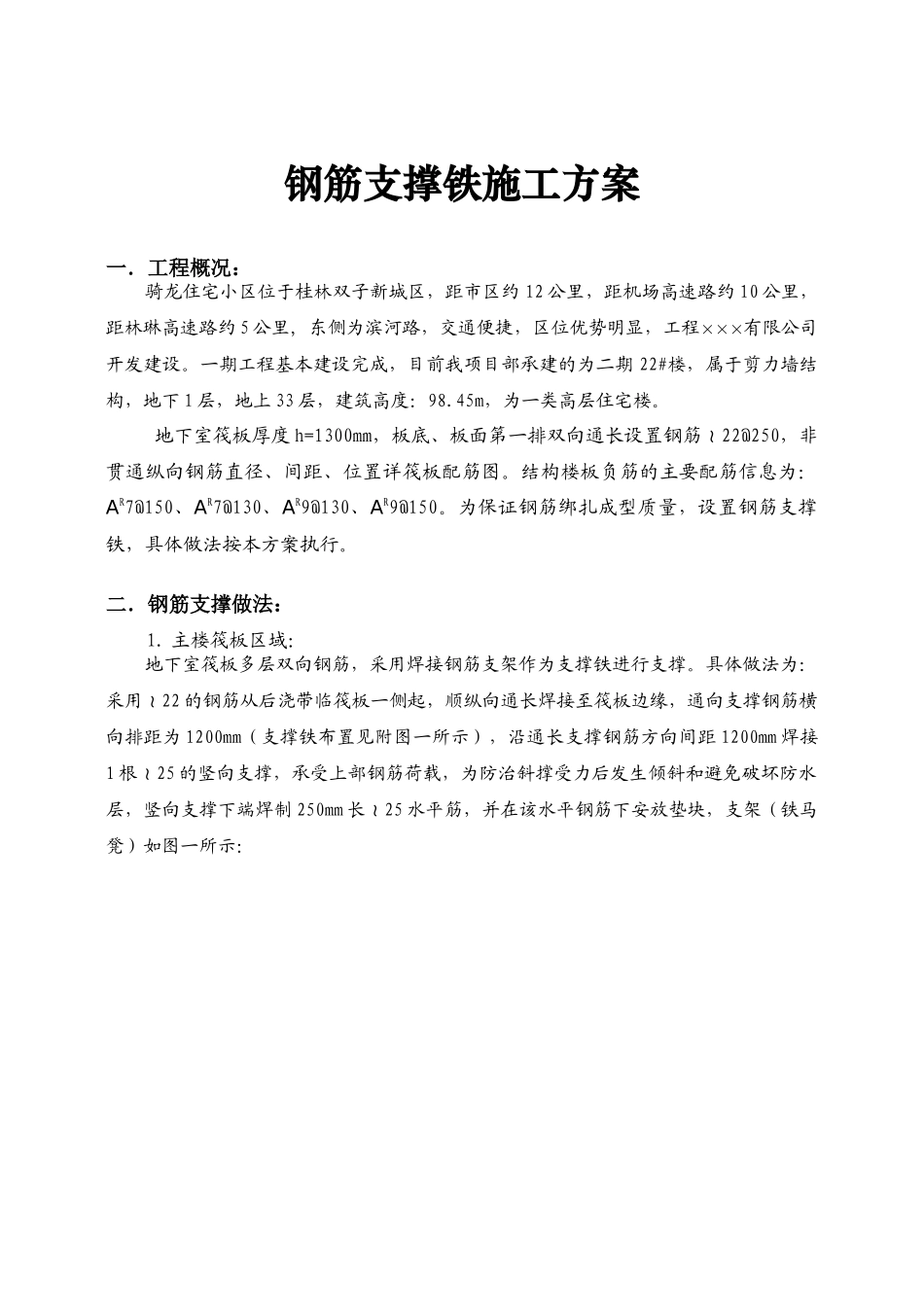

钢筋支撑铁施工方案一．工程概况：骑龙住宅小区位于桂林双子新城区，距市区约12公里，距机场高速路约10公里，距林琳高速路约5公里,东侧为滨河路，交通便捷，区位优势明显，工程×××有限公司开发建设。一期工程基本建设完成，目前我项目部承建的为二期22#楼，属于剪力墙结构，地下1层，地上33层，建筑高度：98.45m，为一类高层住宅楼。地下室筏板厚度h=1300mm，板底、板面第一排双向通长设置钢筋22@250，非贯通纵向钢筋直径、间距、位置详筏板配筋图。结构楼板负筋的主要配筋信息为：AR7@150、AR7@130、AR9@130、AR9@150。为保证钢筋绑扎成型质量，设置钢筋支撑铁，具体做法按本方案执行。二．钢筋支撑做法：1.主楼筏板区域：地下室筏板多层双向钢筋，采用焊接钢筋支架作为支撑铁进行支撑。具体做法为：采用22的钢筋从后浇带临筏板一侧起，顺纵向通长焊接至筏板边缘，通向支撑钢筋横向排距为1200mm（支撑铁布置见附图一所示），沿通长支撑钢筋方向间距1200mm焊接1根25的竖向支撑，承受上部钢筋荷载，为防治斜撑受力后发生倾斜和避免破坏防水层，竖向支撑下端焊制250mm长25水平筋，并在该水平钢筋下安放垫块，支架（铁马凳）如图一所示：图一钢筋支撑铁大样图筏板内非贯通的二排、三排附加钢筋（包括板底和板面）方向若与相邻层的筏板通长筋、附加钢筋方向一致，则采用不小于相邻主筋最大直径的钢筋进行分隔，以保证钢筋净间距，分隔采用的钢筋长度同附加钢筋分布宽度，方向垂直于附加钢筋，间距为1200mm。2.中庭抗水板区域：中庭抗水板由于板厚为200mm，设计配筋为双层双向10@200,可采用12钢筋加工制作设置独立的支撑铁（即铁马）用以支撑与固定上层钢筋，间距为1000mm。支撑铁从抗水板与主楼筏板交接处开始布置，外围从距抗水板边缘200mm开始布置，呈梅花形布置，如图二所示，高度H=板厚－保护层厚度。外挡墙基础沟槽内并列设置2排独立的支撑铁（采用16钢筋加工制作），沿挡土墙方向间距为1000mm，高度H=条基高度－保护层厚度。独立基础的基坑内同样也呈梅花形布置，间距为1000mm设置支撑铁（采用16钢筋加工制作），高度H=独立基础高度－保护层厚度。独立支撑铁的形状如图三所示：图二支撑铁平面布置图图三支撑铁加工大样图3.结构楼板区域：为保证钢筋绑扎成型质量，结构楼板上层通长钢筋或负筋需设置钢筋支撑马凳铁，具体规格及尺寸如下图所示。结构板上层钢筋为非贯通负筋时，①当负筋沿梁边伸出距离≥1000mm，离梁（墙）边不大于300mm开始平行于梁的方向设置第一排马凳铁，第二排与第一排平行布置，垂直距离不得大于600mm，同排马凳铁平行于梁（墙）方向连续布置，②当负筋沿梁边伸出距离<1000mm，可只在平行于梁的方向设置一排马凳铁，马凳铁需连续布置。结构板上层钢筋为贯通筋时，则按离梁（墙）边不大于300mm，中心间距不大于1200mm呈梅花形布置马凳铁。马凳铁的形状与尺寸如图四所示：图四结构楼板区域马凳铁大样图
