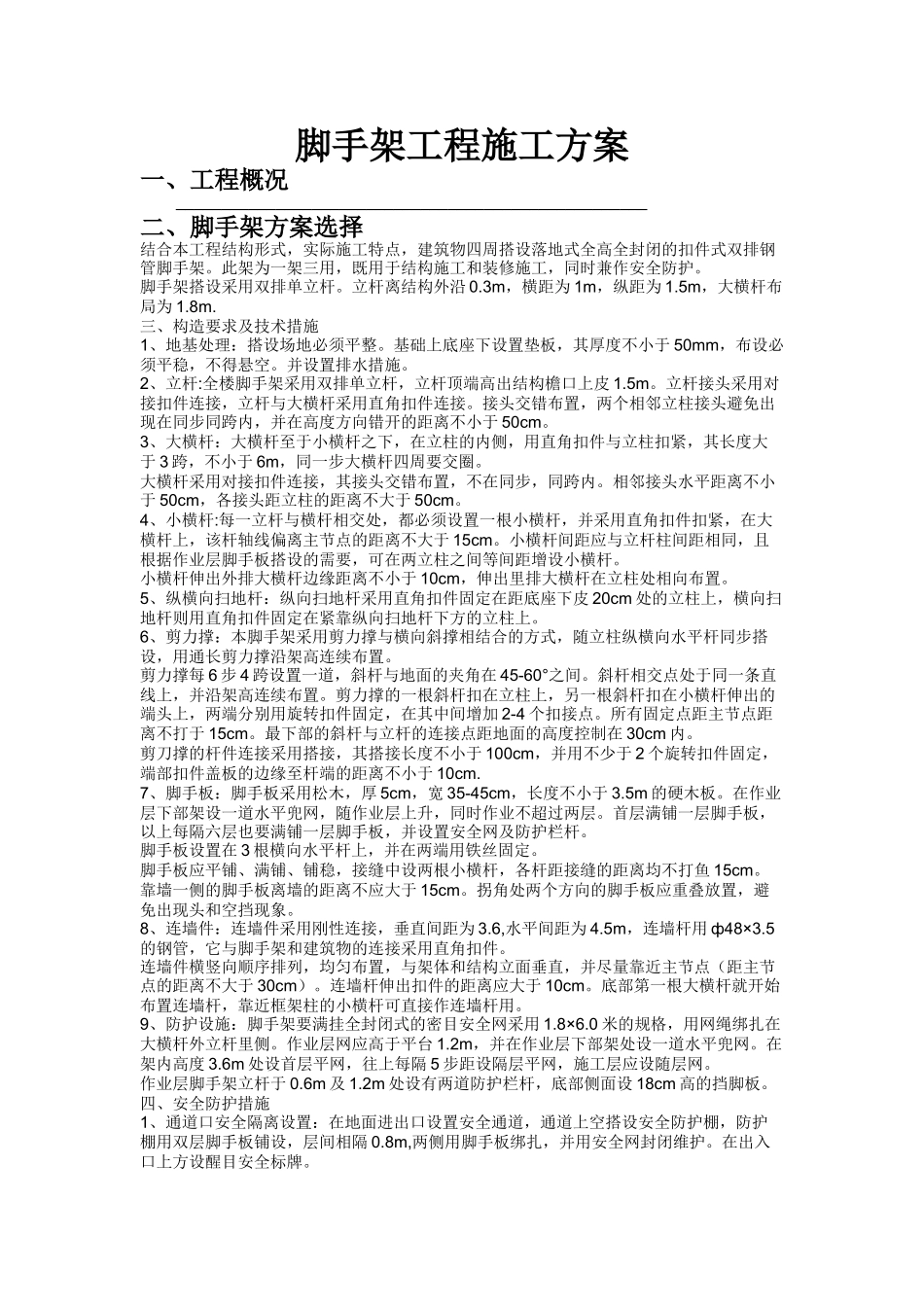

脚手架工程施工方案一、工程概况____________________________________________________二、脚手架方案选择结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。脚手架搭设采用双排单立杆。立杆离结构外沿0.3m，横距为1m，纵距为1.5m，大横杆布局为1.8m.三、构造要求及技术措施1、地基处理：搭设场地必须平整。基础上底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并设置排水措施。2、立杆:全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。3、大横杆：大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。4、小横杆:每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。5、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、剪力撑：本脚手架采用剪力撑与横向斜撑相结合的方式，随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置。剪力撑每6步4跨设置一道，斜杆与地面的夹角在45-60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣接点。所有固定点距主节点距离不打于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度不小于100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离不小于10cm.7、脚手板：脚手板采用松木，厚5cm，宽35-45cm，长度不小于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在3根横向水平杆上，并在两端用铁丝固定。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不打鱼15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现头和空挡现象。8、连墙件：连墙件采用刚性连接，垂直间距为3.6,水平间距为4.5m，连墙杆用ф48×3.5的钢管，它与脚手架和建筑物的连接采用直角扣件。连墙件横竖向顺序排列，均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。9、防护设施：脚手架要满挂全封闭式的密目安全网采用1.8×6.0米的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。四、安全防护措施1、通道口安全隔离设置：在地面进出口设置安全通道，通道上空搭设安全防护棚，防护棚用双层脚手板铺设，层间相隔0.8m,两侧用脚手板绑扎，并用安全网封闭维护。在出入口上方设醒目安全标牌。2、“三宝、四口”临边防护措施：①进入现场必须戴好安全帽，高空作业必须系好安全带，并经常检查，违者罚款。②根据高处作业“四口”临边防护要求，设1.2m高防护栏杆，横杆不少与3道，下设300mm高踢脚板，对预留洞口采取严密封盖，对电梯井洞口设1.2m高固定...
