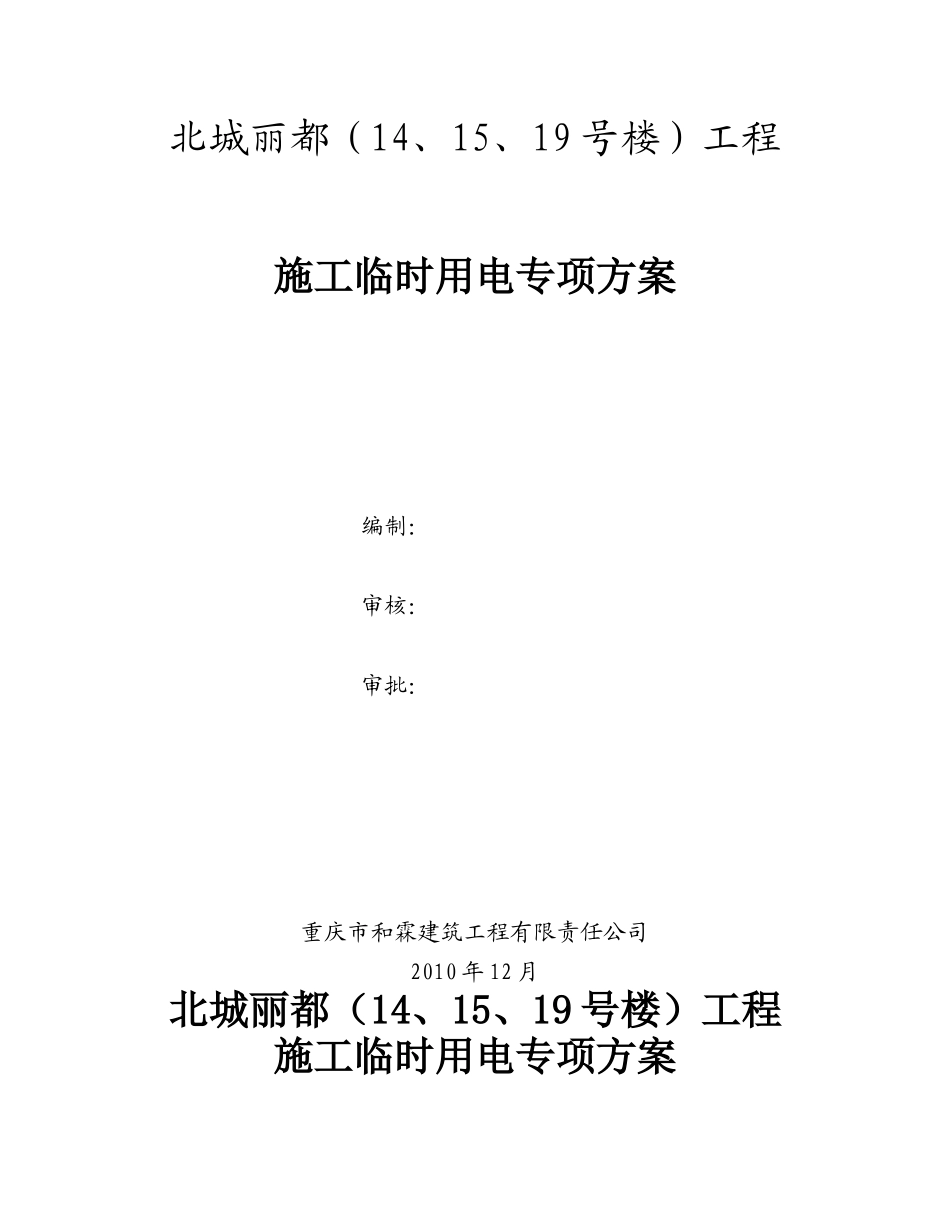

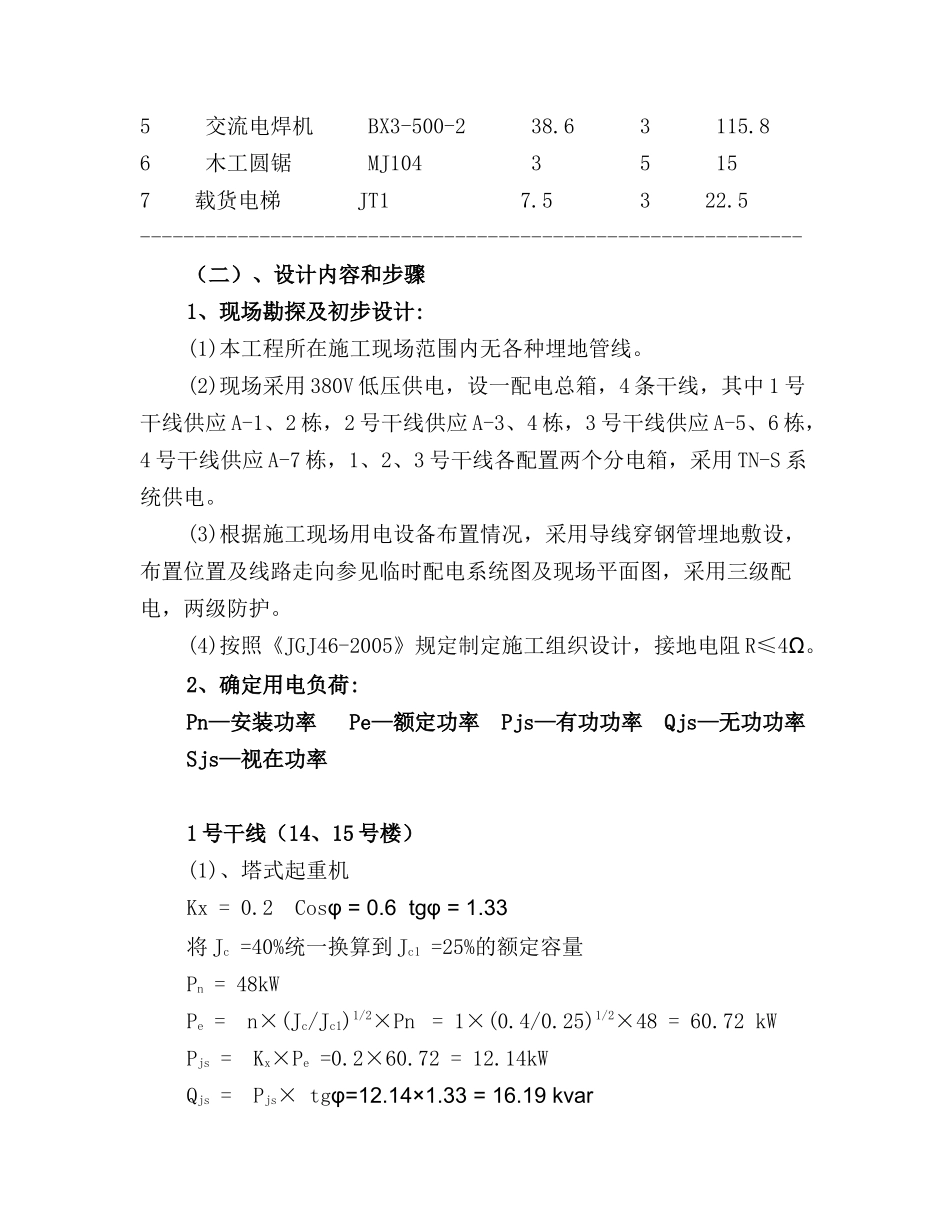

北城丽都（14、15、19号楼）工程施工临时用电专项方案编制：审核：审批：重庆市和霖建筑工程有限责任公司2010年12月北城丽都（14、15、19号楼）工程施工临时用电专项方案北城丽都（14、15、19号楼）工程工程；属于框架结构;地上26层;地下1层；建筑高度：89.5m；标准层层高：3.00m；总建筑面积：49999.2平方米；总工期：1000天。该工程临时用电布置，主要考虑主体阶段，基础阶段的施工，考虑在备用开关上另外设立干线解决，基础阶段的布置从略。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、主体施工阶段用电计算（一）、施工条件施工现场用电量统计表:------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT404831442钢筋调直机GT4/1443123钢筋切断机QJ4073214插入式振动器ZX501.166.65交流电焊机BX3-500-238.63115.86木工圆锯MJ10435157载货电梯JT17.5322.5-------------------------------------------------------------（二）、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，4条干线，其中1号干线供应A-1、2栋，2号干线供应A-3、4栋，3号干线供应A-5、6栋，4号干线供应A-7栋，1、2、3号干线各配置两个分电箱，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:Pn—安装功率Pe—额定功率Pjs—有功功率Qjs—无功功率Sjs—视在功率1号干线（14、15号楼）(1)、塔式起重机Kx=0.2Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=48kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×48=60.72kWPjs=Kx×Pe=0.2×60.72=12.14kWQjs=Pjs×tgφ=12.14×1.33=16.19kvar(2)、钢筋调直机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.22kvar(3)、钢筋切断机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×7=2.1kWQjs=Pjs×tgφ=2.1×1.02=2.14kvar(4)、强制式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×11=8.25kWQjs=Pjs×tgφ=8.25×0.62=5.11kvar(5)、插入式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×2.2=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kvar(6)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=38.6×0.4=15.44kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×15.44=10.92kWPjs=Kx×Pe=0.35×10.92=3.82kWQjs=Pjs×tgφ=3.82×2.29=8.76kvar(7)、木工圆锯Kx=0.3Cosφ=0.6tgφ=1.33Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.33=1.2kvar(8)、载货电梯Kx=0.2Cosφ=0.6tgφ=1.33Pjs=0.2×7.5=1.5kWQjs=Pjs×tgφ=1.5×1.33=2kvar(9)、塔式起重机Kx=0.2Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=48kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×48=60.72kWPjs=Kx×Pe=0.2×60.72=12.14kWQjs=Pjs×tgφ=12.14×1.33=16.19kvar(10)、强制式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×11=8.25kWQjs=Pjs×tgφ=8.25×0.62=5.11kvar(11)、插入式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.02=0.34kvar(12)、载货电梯Kx=0.2Cosφ=0.6tgφ=1.33Pjs=0.2×7.5=1.5kWQjs=Pjs×tgφ=1.5×1.33=2kvar(13)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=23.4×0.4=9.36kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×9.36=6.62kWPjs=Kx×Pe=0.35×6.62=2.32kWQjs=Pjs×tgφ=2.32×2.29=5.31kvar2号干线（19号楼）(1)、...
