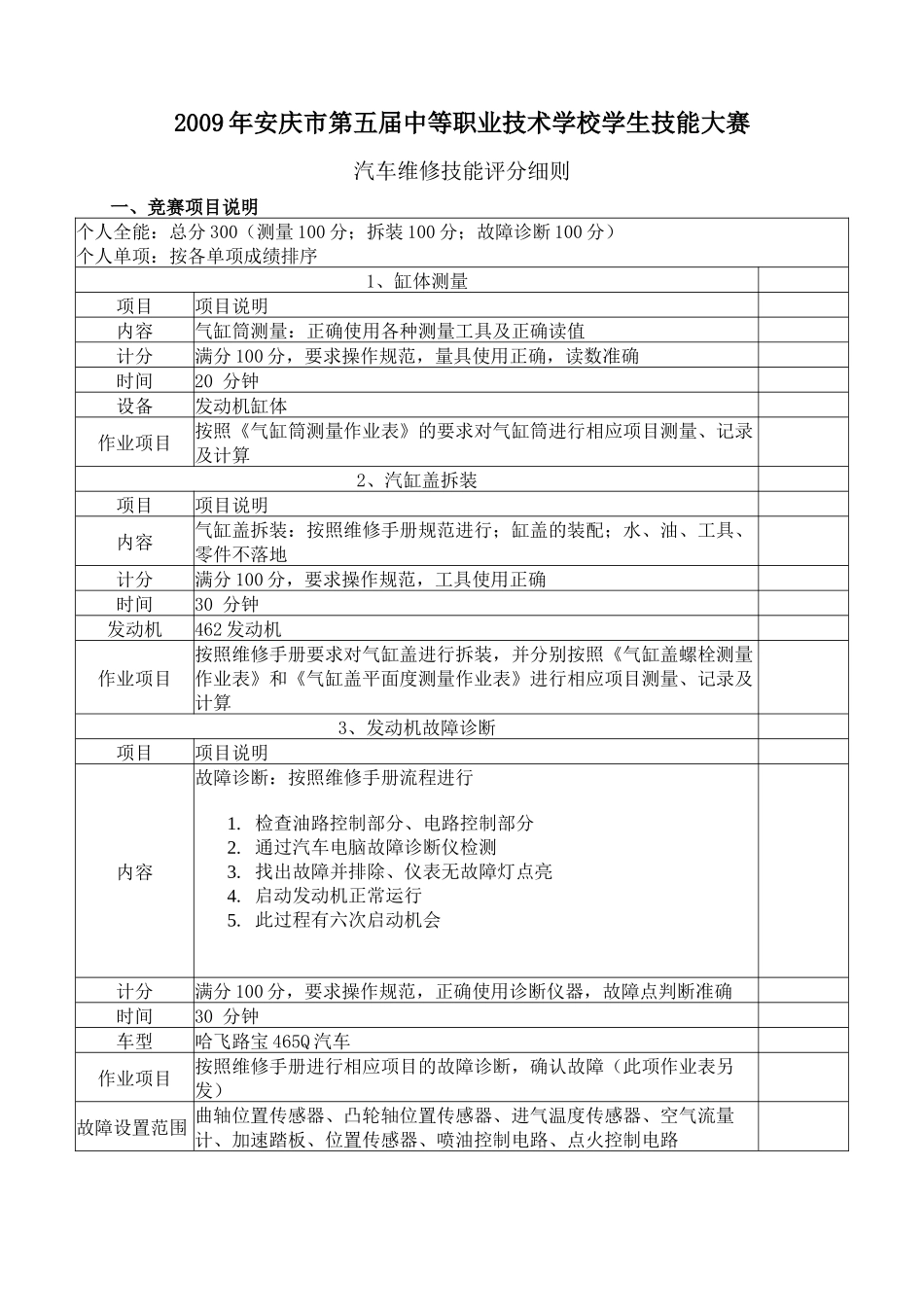

2009年安庆市第五届中等职业技术学校学生技能大赛汽车维修技能评分细则一、竞赛项目说明个人全能：总分300（测量100分；拆装100分；故障诊断100分）个人单项：按各单项成绩排序1、缸体测量项目项目说明内容气缸筒测量：正确使用各种测量工具及正确读值计分满分100分，要求操作规范，量具使用正确，读数准确时间20分钟设备发动机缸体作业项目按照《气缸筒测量作业表》的要求对气缸筒进行相应项目测量、记录及计算2、汽缸盖拆装项目项目说明内容气缸盖拆装：按照维修手册规范进行；缸盖的装配；水、油、工具、零件不落地计分满分100分，要求操作规范，工具使用正确时间30分钟发动机462发动机作业项目按照维修手册要求对气缸盖进行拆装，并分别按照《气缸盖螺栓测量作业表》和《气缸盖平面度测量作业表》进行相应项目测量、记录及计算3、发动机故障诊断项目项目说明内容故障诊断：按照维修手册流程进行1.检查油路控制部分、电路控制部分2.通过汽车电脑故障诊断仪检测3.找出故障并排除、仪表无故障灯点亮4.启动发动机正常运行5.此过程有六次启动机会计分满分100分，要求操作规范，正确使用诊断仪器，故障点判断准确时间30分钟车型哈飞路宝465Q汽车作业项目按照维修手册进行相应项目的故障诊断，确认故障（此项作业表另发）故障设置范围曲轴位置传感器、凸轮轴位置传感器、进气温度传感器、空气流量计、加速踏板、位置传感器、喷油控制电路、点火控制电路附件：发动机故障诊断流程编号项目内容备注一前期准备安装座椅套、安装地板垫、安装方向盘套、安装翼子板布、安装前格栅布、工具仪器准备二安全检查安装车轮挡块、检查机油、冷却液、插汽车排气抽气管、现场安全检查确认任意位置、前后油标尺目测三仪器连接点火开关关闭、正确连接诊断仪器四故障码检查（不起动发动机）正确读取并记录故障码内容要求填写五正确读取故障码和清除故障码相关故障码的确认、清除故障码填写与故障码相关的数据六安装状态检查相关器件安装状态检查七确认故障症状起动发动机，检查：发动机运行状态、故障灯显示状态八故障点确认和排除正确说明故障点、正确排除故障九故障代码再次检查正确清除故障码、正确读取并记录故障码，定格数据确认、相关数据内容（如未能排除故障，按上述步骤重复检测）十文明安全作业正确使用工具量具、清洁整理工作台面及工具、作业安全备注：1）作业顺序应根据实际故障内容按照提供的技术文件所规定的检测流程进行。2）所需要使用的仪器仪表和工具均以现场提供的为准。二、选手作业表单1、气缸径测量作业表（参赛选手填写）参赛证号姓名裁判签字测量前准备：千分尺校正前读数量缸表测量杆长度气缸号位置号直径1（纵向）直径2（横向）1位置1（上部）位置2（中部）位置3（下部）2位置1（上部）位置2（中部）位置3（下部）3位置1（上部）位置2（中部）位置3（下部）4位置1（上部）位置2（中部）位置3（下部）2、气缸盖平面度测量作业表（参赛选手填写）参赛证号姓名裁判签字位置号测量点1测量点2测量点3测量点4测量点5平面度纵向1纵向2横向1横向2对角线1对角线2备注：测量点个数自己选择，测量值如果由于小于0.02mm而测不出来，表内值可以填写小于0.02mm3、汽车电控系统故障诊断作业表（参赛选手填写）选手号姓名裁判签字蓄电池电压故障点故障诊断与排除故障一故障二故障三故障四故障五目视检查故障码故障现象电路状况检查传感器、执行器性能检查三、裁判评分记录表单（裁判填写）1、缸体测量评分记录表参赛证号：______比赛时间：20分钟用时分总得分：____序号操作步骤操作内容配分评分标准扣分得分1测量前准备1．测量具的设定8未做扣8分2．测量具的零校准4未做扣4分3．气缸筒清洁3未做扣3分4．直观检查气缸垂直划痕5未做扣5分2气缸测量1．测量规范10测量手法不正确每项扣2分2．测量部位10测量部位不正确每项扣2分3．测量数据准确（误差范围不超过0.02mm）251．测量数据不正确每项扣2分2．未填写《气缸筒测量作业表》扣5分3计算1．气缸圆柱度计算151．计算不正确每项扣4分2．未填写《气缸筒测量作业表》扣5分2．气缸圆度计算151．计算不正确每项扣4分2．未填写《气缸筒测量作业表》...
