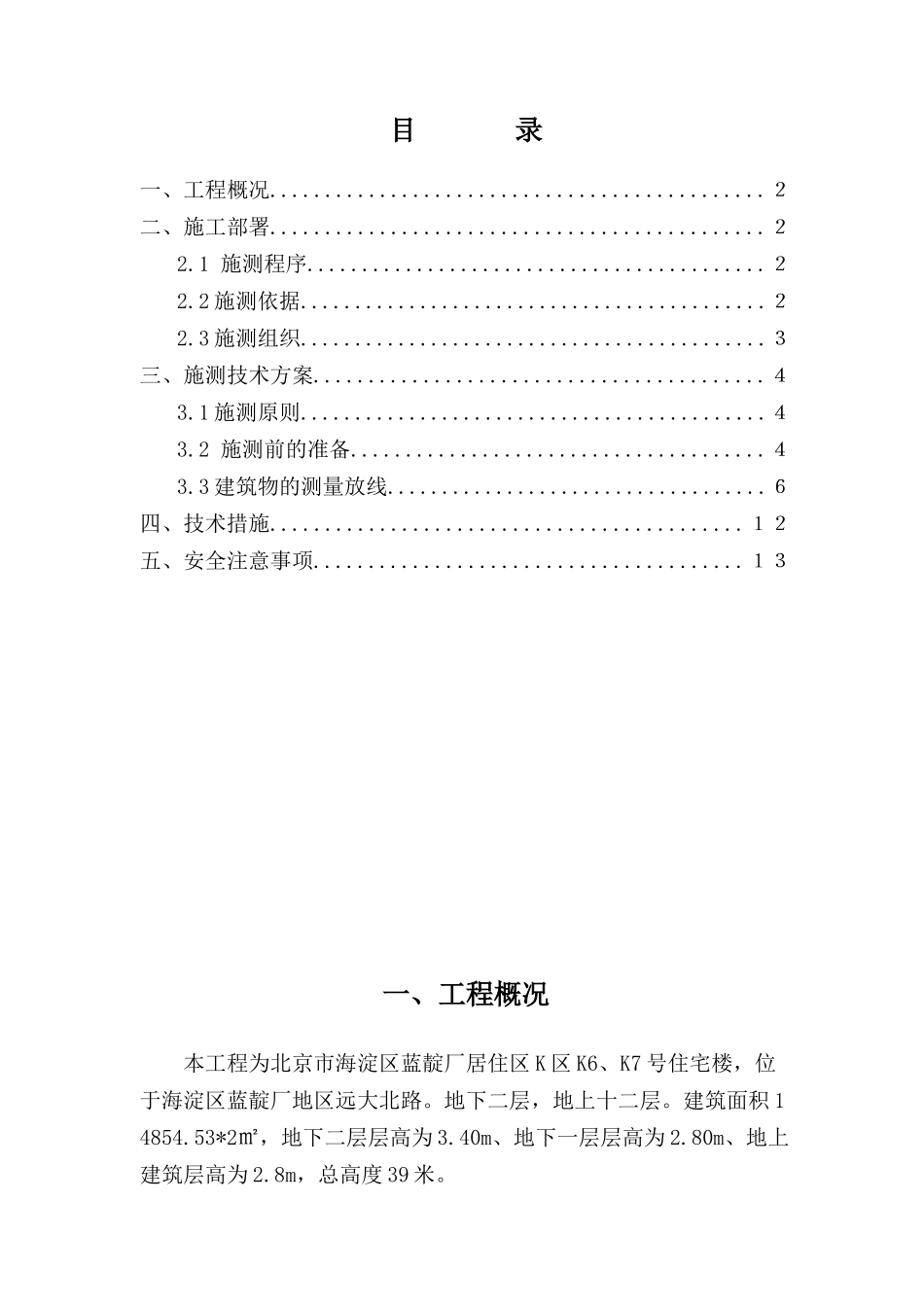

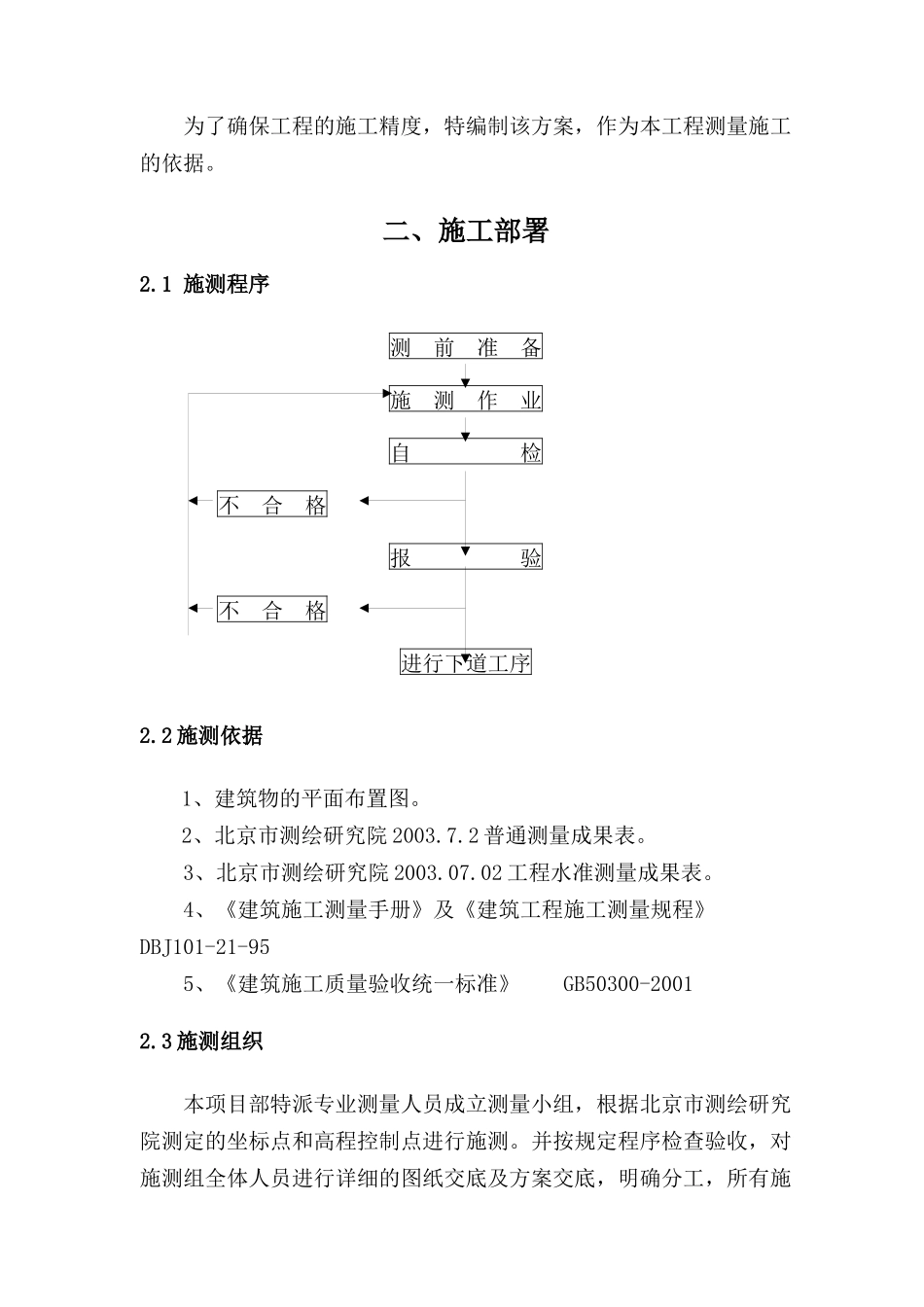

目录一、工程概况.............................................２二、施工部署.............................................２2.1施测程序..........................................２2.2施测依据...........................................２2.3施测组织...........................................３三、施测技术方案.........................................４3.1施测原则...........................................４3.2施测前的准备......................................４3.3建筑物的测量放线...................................６四、技术措施...........................................１２五、安全注意事项.......................................１３一、工程概况本工程为北京市海淀区蓝靛厂居住区K区K6、K7号住宅楼，位于海淀区蓝靛厂地区远大北路。地下二层，地上十二层。建筑面积14854.53*2㎡，地下二层层高为3.40m、地下一层层高为2.80m、地上建筑层高为2.8m，总高度39米。为了确保工程的施工精度，特编制该方案，作为本工程测量施工的依据。二、施工部署2.1施测程序测前准备施测作业自检不合格报验不合格进行下道工序2.2施测依据1、建筑物的平面布置图。2、北京市测绘研究院2003.7.2普通测量成果表。3、北京市测绘研究院2003.07.02工程水准测量成果表。4、《建筑施工测量手册》及《建筑工程施工测量规程》DBJ101-21-955、《建筑施工质量验收统一标准》GB50300-20012.3施测组织本项目部特派专业测量人员成立测量小组，根据北京市测绘研究院测定的坐标点和高程控制点进行施测。并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排具体组织机构如下图：组织机构图三、施测技术方案3.1施测原则3.1.1认真学习执行国家法令，政策与法规。明确一切为工程服务，按图施工，质量第一的宗旨。3.1.2遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。3.1.3必须严格审核测量原始依据的正确性，坚持测量放线与计算工作步步校核的工作方法。3.1.4施测方法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。3.1.5使用仪器必须经过检定，并定期进行校核，无误后方可使用。3.1.6测量员及参与测量人员要固定，并具有相应的志业知识，施测员必须持证上岗。3.1.7定位工作必须执行自检、互检合格后再报检的工作制度。3.1.8紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。3.2施测前的准备3.2.1对图纸进行会审、学习、了解工程布局。通过对总平面图和设计说明的学习，了解工程总体布局，工程特点及设计意图，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及首层0.00的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平、立剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础、楼层平面、建筑结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。3.2.2内业作业准备水准测量的内业计算应符合下列规定：(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=√1N[WW/L]式中：MW----高差全中误差(mm)：W------闭合差(mm)：L------相应线路长度：N-------附合或闭合路线环的个数。(2)、内业计算最后成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。3.2.3对测量的基本要求测量记录须原始真实，数字正确，内容完整，字体工整；测量精度要满足要求。由于设计对测量精度没有明确要求，所以施测中，根据《建筑工程施工测量规程》进行精度控制。3.2.4测量仪器的选用。测量中所用的仪器和钢尺等器具，根据《计量法实施细则》及公司《程序文件》规定，送法定计量器具检定部门进行检查，合格后方可使用。本工程选用仪器及器具见下表：序号器具名称型号单位数量1经纬仪J2台12水准仪DJ—3台...
