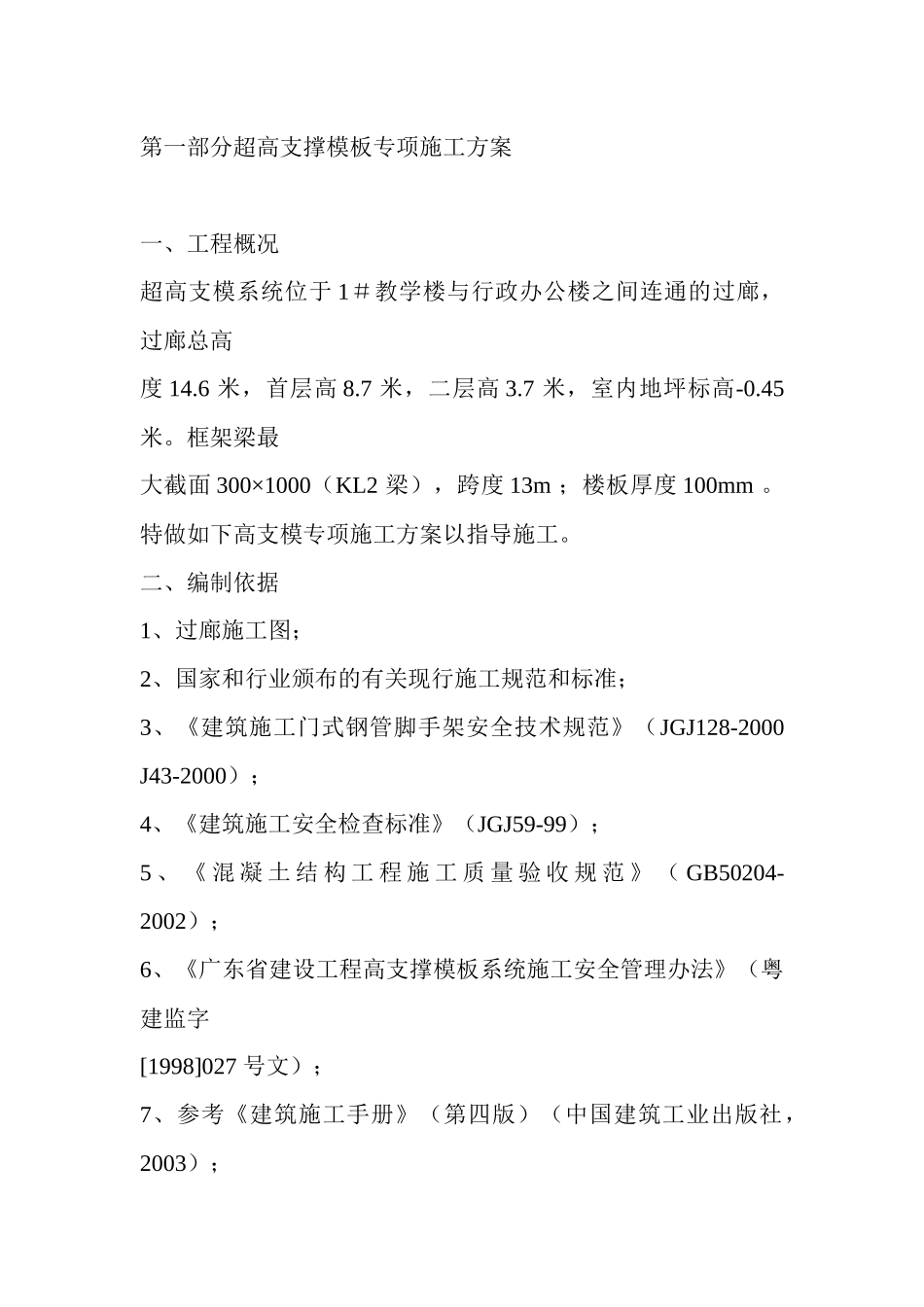

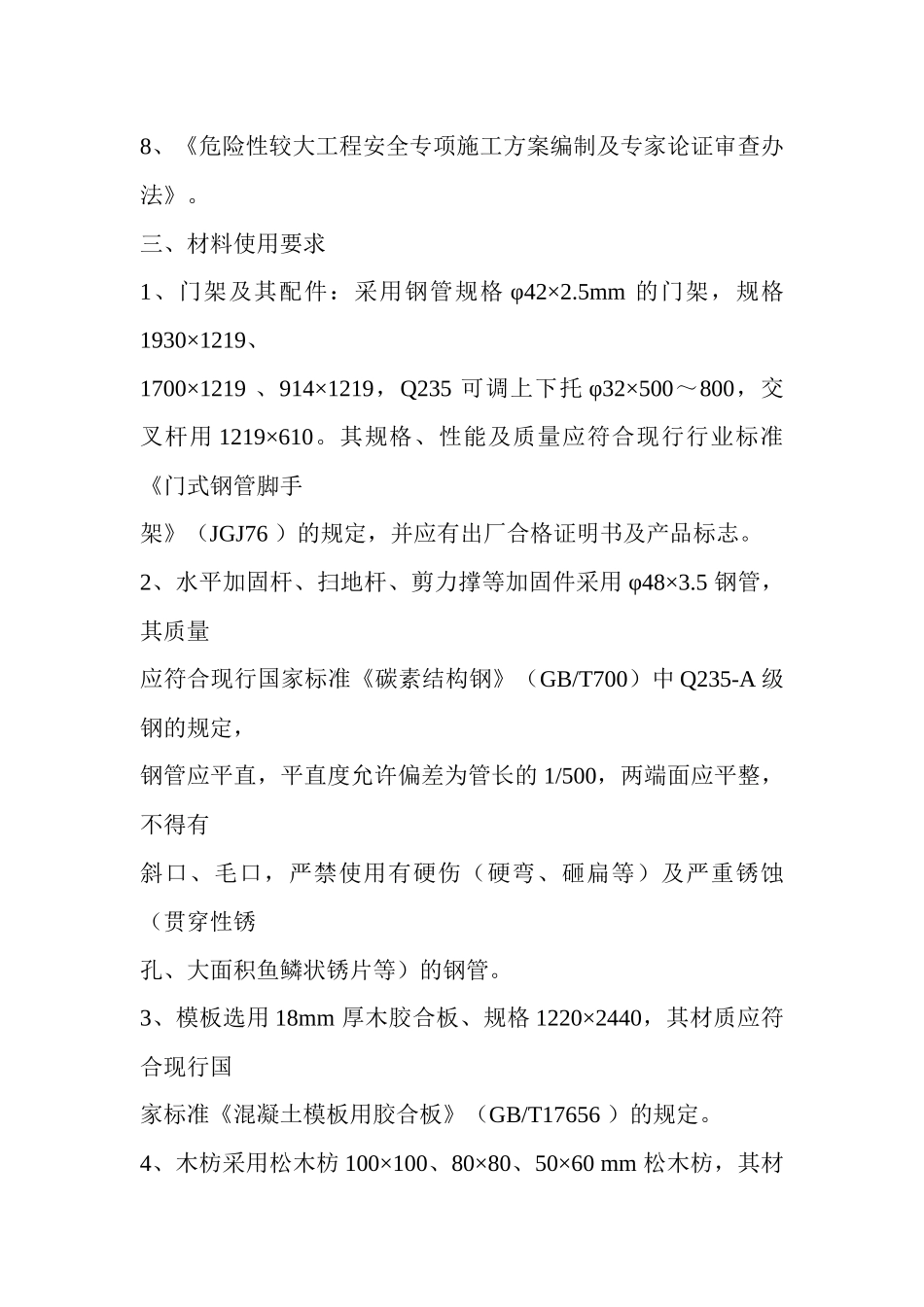

第一部分超高支撑模板专项施工方案一、工程概况超高支模系统位于1＃教学楼与行政办公楼之间连通的过廊，过廊总高度14.6米，首层高8.7米，二层高3.7米，室内地坪标高-0.45米。框架梁最大截面300×1000（KL2梁），跨度13m；楼板厚度100mm。特做如下高支模专项施工方案以指导施工。二、编制依据1、过廊施工图；2、国家和行业颁布的有关现行施工规范和标准；3、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000J43-2000）；4、《建筑施工安全检查标准》（JGJ59-99）；5、《混凝土结构工程施工质量验收规范》（GB50204-2002）；6、《广东省建设工程高支撑模板系统施工安全管理办法》（粤建监字[1998]027号文）；7、参考《建筑施工手册》（第四版）（中国建筑工业出版社，2003）；8、《危险性较大工程安全专项施工方案编制及专家论证审查办法》。三、材料使用要求1、门架及其配件：采用钢管规格φ42×2.5mm的门架，规格1930×1219、1700×1219、914×1219，Q235可调上下托φ32×500～800，交叉杆用1219×610。其规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明书及产品标志。2、水平加固杆、扫地杆、剪力撑等加固件采用φ48×3.5钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，钢管应平直，平直度允许偏差为管长的1/500，两端面应平整，不得有斜口、毛口，严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀（贯穿性锈孔、大面积鱼鳞状锈片等）的钢管。3、模板选用18mm厚木胶合板、规格1220×2440，其材质应符合现行国家标准《混凝土模板用胶合板》（GB/T17656）的规定。4、木枋采用松木枋100×100、80×80、50×60mm松木枋，其材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中广东松TC13-B的强度等级。四、高支模搭设技术要求1、支架的布置本工程高支撑范围内最大截面梁为KL2梁（截面300×1000mm），梁底支撑用φ42×2.5门式钢管脚手架垂直于梁轴线布置，架距900mm；外围门架在第一、三榀门架横杆上沿梁轴线方向加设两根φ48×3.5钢管水平拉杆，分别以直角扣件（应采用JK4843型扣件）与两侧立杆连接；门架两侧面装设交叉杆，并在纵向和横向设拉杆连接固定和加强。楼板支撑用门架按架距900mm布置，注意与梁支撑架之间整体组合和拉结（见附图一、二）。可调顶座的调节螺杆不要伸出太长，应保证伸出长度≤300mm，并保证螺杆插入长度＞300mm。2、垂直剪刀撑的设置要求为了保证整个门型架支撑体系的刚度和稳定性，四周外排门架及所有梁门架支撑立杆两侧设置一道垂直剪刀撑，由底至顶连续设置，用φ48×3.5钢管通过旋转扣件与门架立杆连接，剪刀斜杆与地面倾角为45°～60°。（见附图三、四）3、水平剪刀撑的设置要求在脚手架的中间通长连续设置，共设二道。垂直方向在第一、三榀门架设各设一层，杆件采用搭接接长，搭接长度不小于1000mm，接头处扣件数量为3个（见附图一）。4、扫地杆、水平杆的设置要求在门式钢管架底步和门架两侧下部纵向设置扫地杆，横向设置封口杆；采用封口杆在上，扫地杆在下的形式，扫地杆离地面间距小于200mm。板门架在第一、三、五榀门架的横杆上布置一道双向水平加固杆并采用扣件（应采用JK4843型扣件）与门架立杆扣紧固（见附图一至四）。5、模板工程主梁模板安装，以KL2梁(截面为300×1000)为代表，采用σ=18mm优质木夹板，底板搁置在小楞上，小楞为100×100木枋，间距为300mm，搁置在门架可调托座支顶上大楞用φ48×3.5钢管，跨距914mm。侧板与底板两边加钉压脚板，侧板脚固定好以后，用吊锤和水平尺校正侧板两端的垂直度。拉通线后再钉托板，托板钉好后，再钉间距为300mm，角度不大于45°的斜撑。侧板两边采用二道水平方向φ10对穿螺栓，与50×60梁杆固定，间距300mm。梁跨度为13m，起拱高度3‰。次梁模板安装，在主梁与次梁交接处钉上衬口挡并根据标高铺设梁底板，梁底板同样采用门型架支撑。次梁梁高均为450mm，底板下木枋间距为300mm，然后按主梁程序做好侧板的安置工作。楼板模板采用σ=18mm优质木夹板，内楞用80×80木枋，间距为300mm，搁置在外楞上，外楞用80×80木枋...
