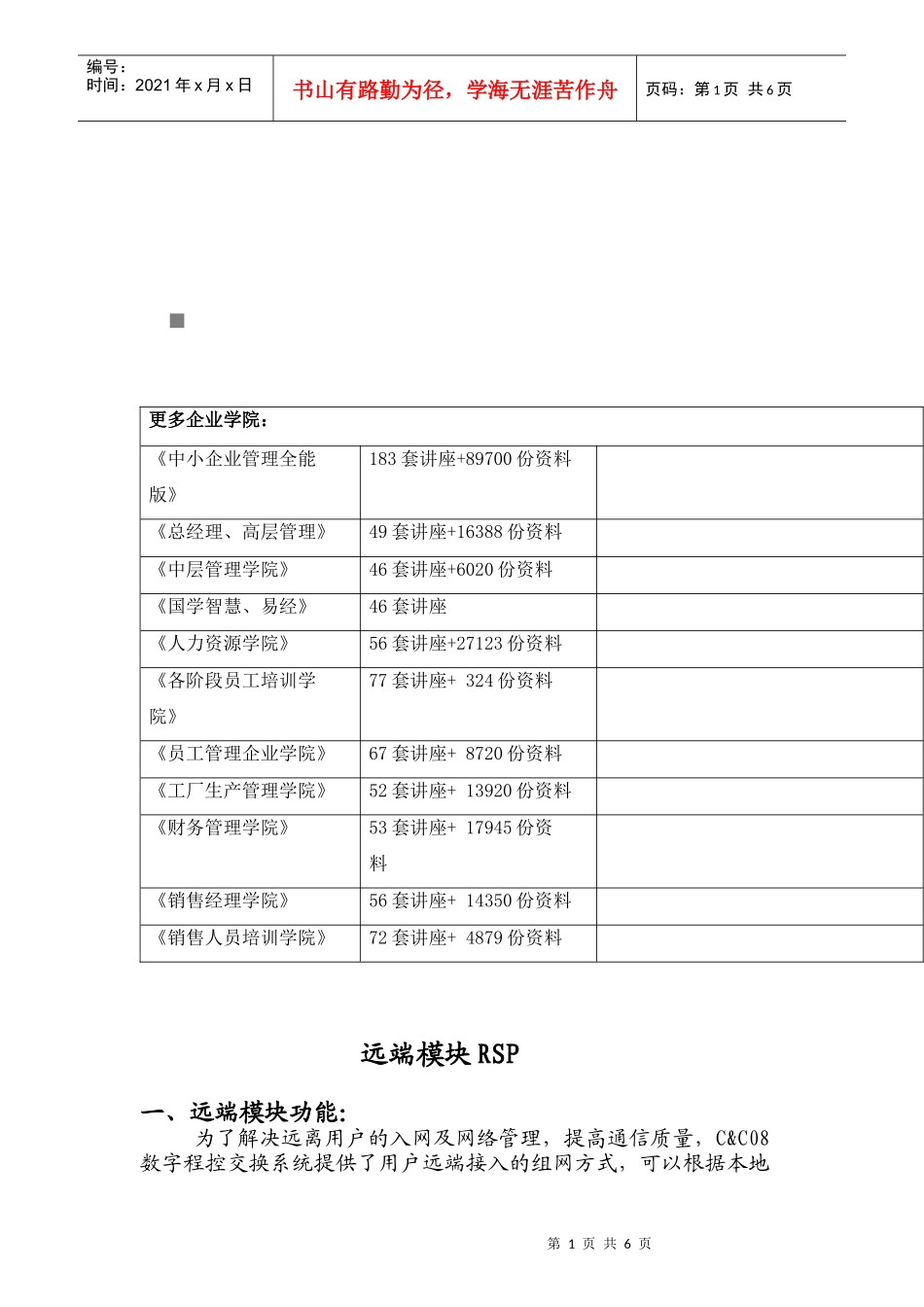

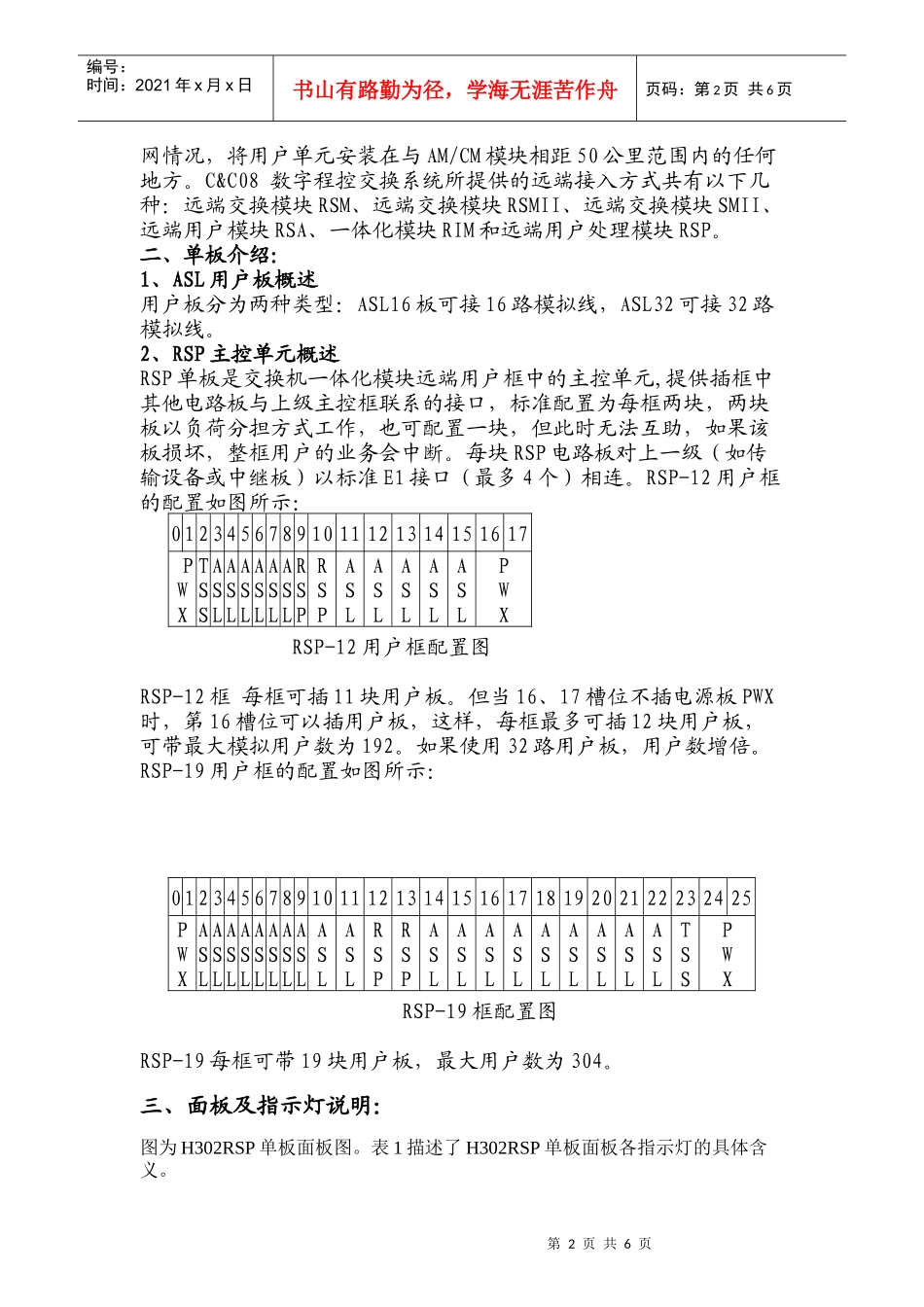

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料远端模块RSP一、远端模块功能：为了解决远离用户的入网及网络管理，提高通信质量，C&C08数字程控交换系统提供了用户远端接入的组网方式，可以根据本地第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页网情况，将用户单元安装在与AM/CM模块相距50公里范围内的任何地方。C&C08数字程控交换系统所提供的远端接入方式共有以下几种：远端交换模块RSM、远端交换模块RSMII、远端交换模块SMII、远端用户模块RSA、一体化模块RIM和远端用户处理模块RSP。二、单板介绍：1、ASL用户板概述用户板分为两种类型：ASL16板可接16路模拟线，ASL32可接32路模拟线。2、RSP主控单元概述RSP单板是交换机一体化模块远端用户框中的主控单元,提供插框中其他电路板与上级主控框联系的接口，标准配置为每框两块，两块板以负荷分担方式工作，也可配置一块，但此时无法互助，如果该板损坏，整框用户的业务会中断。每块RSP电路板对上一级（如传输设备或中继板）以标准E1接口（最多4个）相连。RSP-12用户框的配置如图所示：01234567891011121314151617PWXTSSASLASLASLASLASLASLRSPRSPASLASLASLASLASLPWXRSP-12用户框配置图RSP-12框每框可插11块用户板。但当16、17槽位不插电源板PWX时，第16槽位可以插用户板，这样，每框最多可插12块用户板，可带最大模拟用户数为192。如果使用32路用户板，用户数增倍。RSP-19用户框的配置如图所示：012345678910111213141516171819202122232425PWXASLASLASLASLASLASLASLASLASLASLRSPRSPASLASLASLASLASLASLASLASLASLTSSPWXRSP-19框配置图RSP-19每框可带19块用户板，最大用户数为304。三、面板及指示灯说明：图为H302RSP单板面板图。表1描述了H302RSP单板面板各指示灯的具体含义。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页H302RSP单板面板图表3-1表1H302RSP单板指示灯说明指示灯颜色含义RUN红色单板运行状态指示灯。工作正常时慢闪，工作异常时快闪。（快闪的频率为2Hz，即每秒中内灯亮灭各2次，亮（灭）每次持续时间为0.25秒；慢闪的频率为0.5Hz，即每2秒中内灯亮灭各1次，亮（灭）每次持续时间为1秒。）AID绿色互助指示灯。当另外一块RSP故障或不在位时此灯点亮。CLK绿色时钟主用指示灯。点亮此灯的单板为整个功能框的所有单板提供系统时钟。LINK1绿色第一条信令通信链路状态指示灯。当RSP单板通过第一条链路与上级设备通信正常时此灯点亮。LINK2绿色第二条信令通信链路状态指示灯。当RSP单板通过第二条链路与上级设备通信正常时此灯点亮。E11~E14绿色E1状态指示灯，分别指示第1~4路E1状态。如果链路正常，则灯灭；否则，灯亮。远端交换模块SMII远端交换模块SMII远端交换模块SMII是一种成本更低的组网方式。是由E16/STU板使用E1端口，采用LPMC2+IDT协议在AM/CM与SM之间建立链路的一种组网方式。如图所示：图远端交换模块SMIISMII模块直接采用N个E1与AM/CM连接，中间不经过TSM或UTM。这种组网方式，可利用现有的传输系统；方便大本地网建设，适于撤点并网；简化了网络结构；减少了呼叫时延；提高了系统可靠性；大大节省了成本。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页SM物理配置SM模块中可以安装以下几种功能框：主控框：占2个机框，每个SM模块1个。数字中继框：每个SM模块0～2个。模拟中继框：非标准设备，在需要时选配。用户框：每个SM模01～22个，在纯中继模块(TSM)中不配。...
